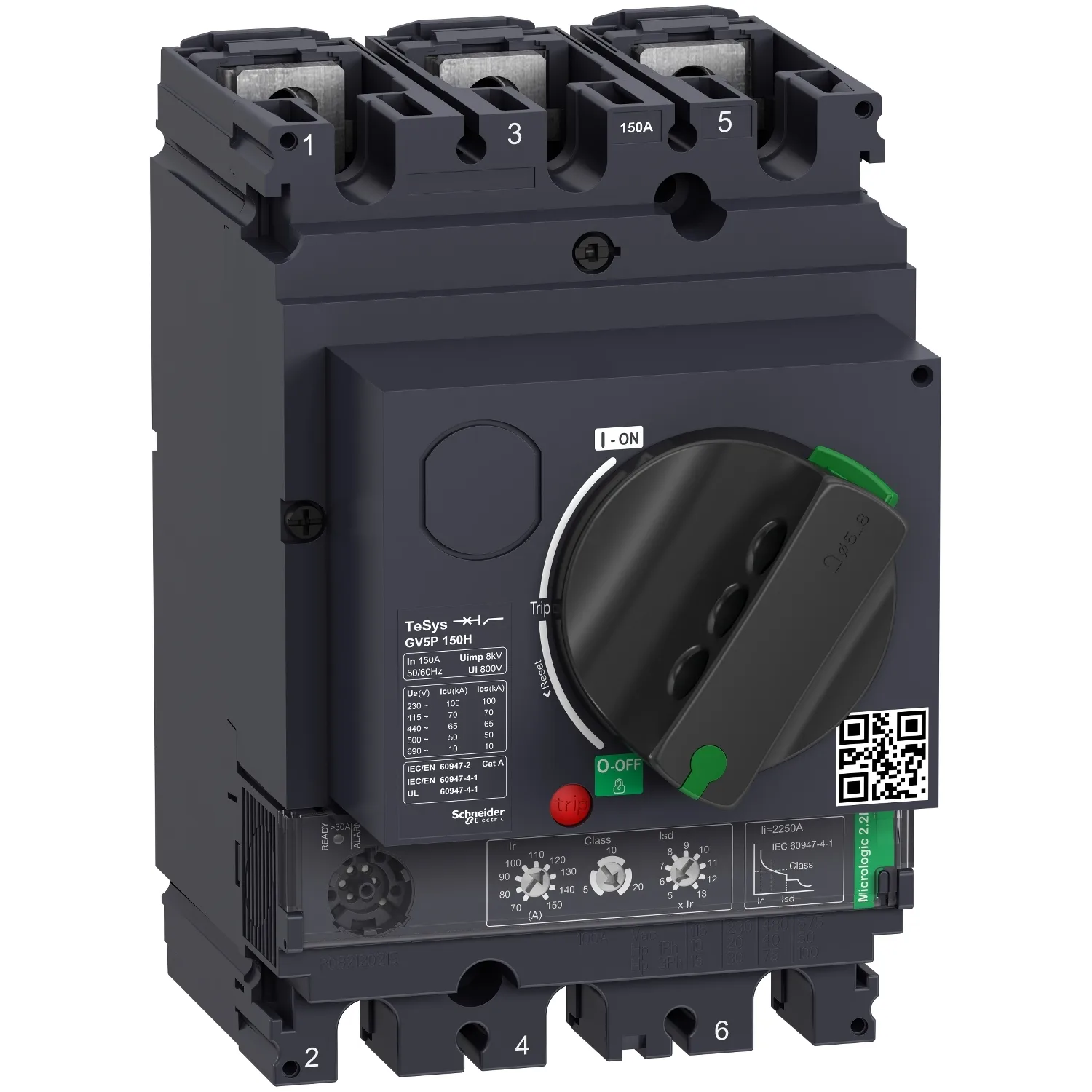

Name: GV5P150H - TeSys GV5 Motor Devre Kesici Termik Many. 150A 70kA
Brand: Schneider
SKU: GV5P150H
Price: 799.29 EUR
Availability: BackOrder

Schneider GV5P150H, TeSys GV5 Motor Devre Kesici Termik Many. 150A 70kA. Kategori: TeSys Giga Motor Koruma Şalteri. Fiyat ve teslim süresi için teklif isteyin.

Öne Çıkan Özellikler

Seri: TeSys
Ürün Serisi: TeSys GV5
Ürün Grubu: GV5P
Ürün Adı: TeSys GV5; TeSys Giga

← Kataloğa Geri Dön

Ürün Açıklaması

70-150A aralığında ayar akımı Ir ve seçilebilir açma sınıfı 5, 10 veya 20 olan kadranlarla ayarlanabilen termal koruma, 15 In'de manyetik koruma sağlar
Sabit alıcı ek korumalar arasında 13 Ir'de kısa süreli gecikme koruması Isd, faz dengesizlik ve kayıp koruması bulunur
Ek yardımcı kontak blokları (OF, SD) ve gerilim açma üniteleri (MN, MX) için dahili konumlar sağlar
Multi standart sertifikalı (IEC, UL, CSA, CCC, EAC, Marine), Green Premium uyumlu (RoHS/REACh).

Başlıca Özellikler

Tüm makinelerin yeni modern görünümü ve hissi
Geniş GV yelpazesi: Manyetik, termal manyetik, farklı boyutlar (GV2,GV3,GV4)
Çok standartlı vidalarla kurulumu ve çalıştırması daha kolay
EverLink terminalleri ile güvenli ve uzun ömürlü güç bağlantısı
Teknik belgeler için dijital müşteri deneyimi

Teknik Özellikler

Ana7

Seri	TeSys
Ürün Serisi	TeSys GV5
Ürün Grubu	GV5P
Ürün Adı	TeSys GV5; TeSys Giga
Ürün Ya Da Bileşen Tipi	Motor devre kesicisi
Cihaz Uygulaması	Motor koruması
Açma Birimi Teknolojisi	Elektronik

Tamamlayıcı29

Kutup Tanımı	3P
Kullanım Kategorisi	Kategori A 'e uygunIEC 60947-2
Motor Gücü KW	55…75 kW -de 400/415 V AC 50/60 Hz; 75…90 kW -de 500 V AC 50/60 Hz; 90…110 kW -de 660/690 V AC 50/60 Hz
Kesme Kapasitesi	70 kA Icu -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2; 50 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2; 10 kA Icu -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Ics] Nominal Hizmet Kısa Devre Kesme Kapasitesi	100 % -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2; 100 % -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2; 100 % -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2
Kontrol Tipi	Doğrudan döner kol
[In] Nominal Akım	150 A -de 65 °C
Manyetik Açma Akımı	2250 A
Nominal Koşullu Kısa Devre Akımı	60 kA -de 440 V
[Ue] Nominal Çalışma Voltajı	690 V AC 50/60 Hz
[Ui] Nominal Yalıtım Voltajı	800 V AC 50/60 Hz 'e uygunIEC 60947-2
[Ith] Klasik Açık Hava Termik Akımı	150 A 'e uygunIEC 60947-4-1
[Uimp] Nominal Darbe Dayanım Voltajı	8 kV
Kutup Başına Güç Dağılımı	9,2 W
Mekanik Dayanıklılık	40000 cycles
Elektrik Dayanıklılığı	5000 cycles için AC-3 -de 415 V açma; 5000 cycles için AC-3 -de 415 V kapama
Maksimum Çalışma Oranı	25 cyc/h
Nominal Görev	Sürekli
Bağlantı Aralığı	35 mm ayırıcılar olmadan
Bağlantılar - Terminaller	Çubuklar; Pabuçlar
Sıkma Torku	15 N.m M8
Mekanik Dayanıklılık	Titreşimler: +/- 1 mm 2...13,2 Hz 'e uygunIEC 60068-2-6; Titreşimler: 0.7 gn 13,2...100 Hz 'e uygunIEC 60068-2-6
Faz Arızası Hassasiyeti	Evet 'e uygunIEC 60947-4-1
Yükseklik	161 mm
Genişlik	105 mm
Derinlik	155 mm
Ürün Ağırlığı	2,4 kg
Renk	Antrasit (RAL 7016)
Yalıtıma Uygunluk	Evet 'e uygunEN/IEC 60947-2

Ortam9

Standartlar	EN/IEC 60947-1; EN/IEC 60947-2; EN/IEC 60947-4-1; UL 60947-4-1; CSA C22.2 No 60947-4-1
Ürün Sertifikaları	IECEE CB Şeması; EAC (beklemede)
İklimsel Dayanım	'e uygunIACS E10
IK Koruma Derecesi	IK07 'e uygunIEC 62262
IP Koruma Derecesi	IP40 'e uygunIEC 60529
Depolama Ortam Koşulları	-50…85 °C
Yangına Dayanıklılık	960 °C 'e uygunIEC 60695-2-11
Çalışma Yüksekliği	5000 m
Çalışma İçin Ortam Hava Sıcaklığı	-25…70 °C

Paketleme üniteleri12

Unit Type Of Package 1	PCE
Paketteki Birim Sayısı	1
Package 1 Height	18,100 cm
Package 1 Width	11,200 cm
Package 1 Length	18,100 cm
Paket Ağırlığı (Lbs)	2,162 kg
Unit Type Of Package 2	S04
Number Of Units İn Package 2	6
Package 2 Height	30,000 cm
Package 2 Width	40,000 cm
Package 2 Length	60,000 cm
Package 2 Weight	13,672 kg

Sözleşme garantisi1

Garanti (ay Olarak)	18
