Schneider

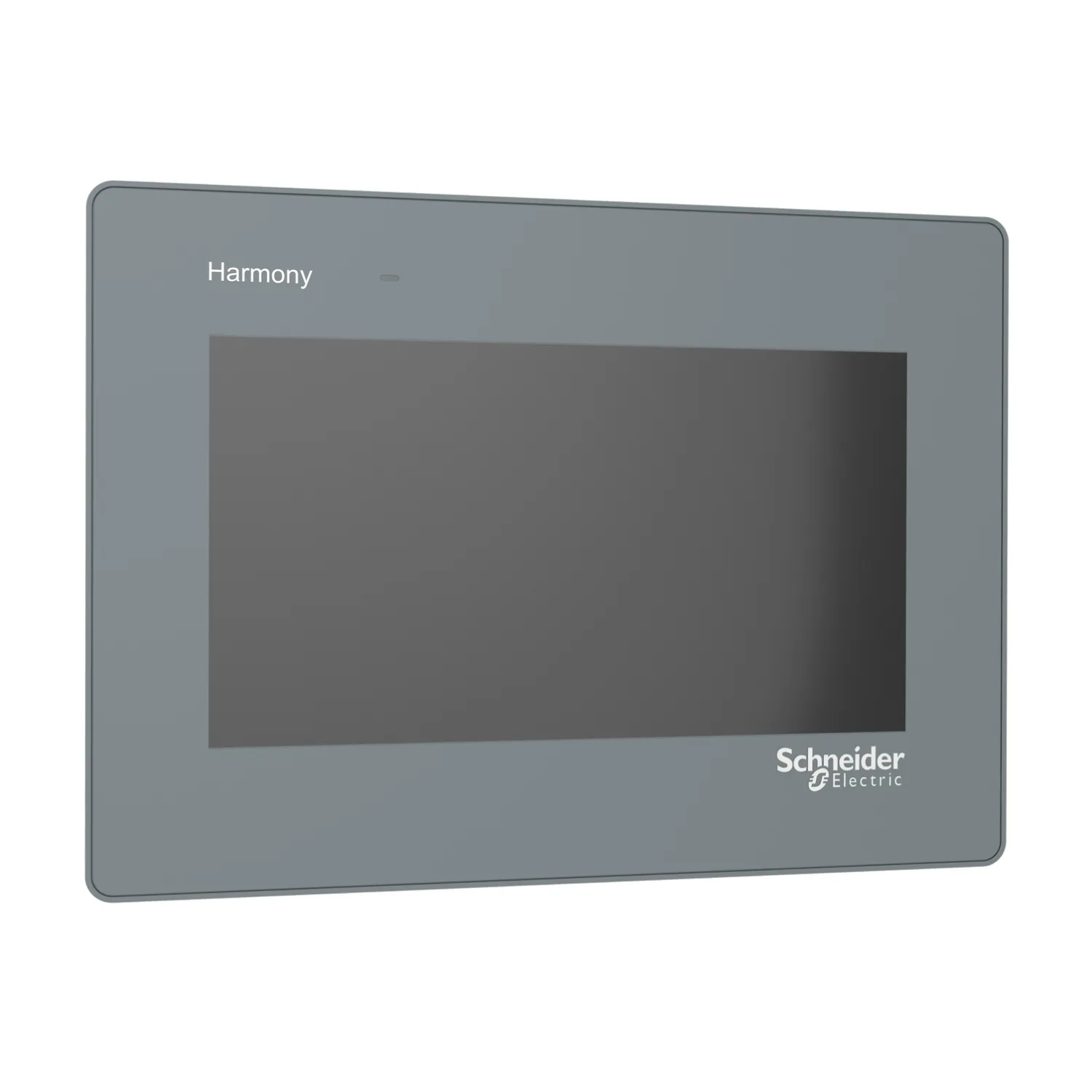

HMIET6400 - 7" TFT Color LCD, WVGA, 16M renk , 256 MB DDR , 2 x CoM, 2 x USB , 1 x ethernet
Schneider HMIET6400, 7" TFT Color LCD, WVGA, 16M renk , 256 MB DDR , 2 x CoM, 2 x USB , 1 x ethernet. Kategori: Easy Harmony ET6. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:HMIET6400
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:588,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony ET6
- Ürün Ya Da Bileşen Tipi
- Dokunmatik panel ekranı
- Yazılım Paketi
- Vijeo Designer Basic
- İşlemci Adı
- ARM Cortex-A8
Ürün Açıklaması
- HMIET6400, Schneider Electric'in Easy Harmony ET6 serisinin önemli bir dokunmatik panelidir
- Bu tek dokunuş dirençli HMI Eternet paneli, yüksek çözünürlüğe ve daha fazla renge sahiptir
- Bu HMI arayüzü, 16 milyon renk ve 800 x 480 piksel çözünürlük (WVGA) ile 7 inç genişliğindedir
- Sezgisel kullanıcı deneyimi için Vijeo Designer Basic yazılımı tarafından desteklenmektedir
- 800 MHz ARM Cortex-A8 CPU'ya, 256 MB sistem ve uygulama belleğine, 128 KB kalıcı belleğe sahiptir
- Bu HMI ET6, Eternet bağlantı noktası, COM1 (RS-232C), COM2 (RS-422/485), 1x USB 2.0 Tip A ve 1x USB 2.0 Micro-B bağlantı noktasını destekler
- Boyutları 205.5 mm (genişlik) x 150.5 mm (yükseklik) x 45 mm (derinlik) ve ağırlığı 0.60Kg'dır
- Bu, Paketleme, HVAC, Pompa, Elektronik, akü, makine aletleri ve malzeme çalışma vb
- sektörler için tasarlanmıştır
- EN (61000-6-4, 61000-6-2, 61131-2), UL 61010- gibi standartlara uygundur
- 2-201, CSA C22.2 No 61010-2-201 ve UL, CE, KC, EAC, China RoHS, REACH gibi sertifikalara sahiptir
- HMI ET6 ile bakım aksesuarları (kurulum bağlantı vidası, güç kaynağı konnektörü, akü vb.) ve harici seçenekler (USB indirme kablosu, USB uzatma kablosu, ekran koruma sayfası vb.) mevcuttur
- 4 veya 6 adet bağlantı vidası ile panel montajı için tasarlanmıştır (vida sayısı ekran boyutuna bağlıdır)
- sektörler için tasarlanmıştır
- Koruma derecesi IP65F'dir
- 2-201, CSA C22
- 2 No 61010-2-201 ve UL, CE, KC, EAC, China RoHS, REACH gibi sertifikalara sahiptir
- HMI ET6 ile bakım aksesuarları (kurulum bağlantı vidası, güç kaynağı konektörü, batarya vb
- ) ve harici seçenekler (USB indirme kablosu, USB uzatma kablosu, ekran koruma sayfası vb
- ) mevcuttur
- 4 veya 6 adet bağlantı vidası ile panel montajı için tasarlanmıştır (vida sayısı ekran boyutuna bağlıdır)
- Bu seri, OEM'lerin HMI tasarımlarını ve yatırımlarını optimize etmelerini sağlamak için yüksek çözünürlüklü ekran, daha fazla renk ve Eternet özelliği ile tasarlanmıştır
- Koruma derecesi IP65F'dir
Başlıca Özellikler
- Daha iyi performans için daha hızlı işlemci ve gelişmiş uygulama tasarımı için daha fazla bellek
- Maliyet odaklı tasarım ile makine üreticileri için HMI yatırımından tasarruf sağlar
- PCBA kaplamalı zorlu ortamlarda sürdürülebilirlik
- Eski seriler için uyumlu kesik, bağlantı noktaları ve yazılım ile kolay geçiş
- İzole güç, gelişmiş seri port koruması ve ters güç güvenliği ile sağlam tasarım
Teknik Özellikler
Ana4
| Ürün Serisi | Harmony ET6 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Dokunmatik panel ekranı |
| Yazılım Paketi | Vijeo Designer Basic |
| İşlemci Adı | ARM Cortex-A8 |
Tamamlayıcı25
| Ekran Boyutu | 7 inç |
|---|---|
| Ekran Tipi | Renkli TFT LCD |
| Ekran Rengi | 16 milyon renk |
| Ekran Çözünürlüğü | 800 x 480 piksel WVGA |
| Dokunmatik Panel | Tekli dokunmatik analog dirençli |
| Parlaklık | 16 seviye |
| Karakter Yazı Tipi | ASCII; ASCII (Avrupa karakterleri); Çince (basitleştirilmiş Çince); Japonca (ANK, Kanji); Katakana; Korece; Tayvanca (geleneksel Çince) |
| [Us] Nominal Besleme Gerilimi | 24 V DC +/- %20 |
| Kalkış Akımı | 30 A |
| Yerel Sinyalleme | Durum LED'i yeşil, sabit için çalışıyor; Durum LED'i turuncu, sabit için yazılım başlatılıyor; Durum LED'i kırmızı, sabit için güç besleme (ON); Durum LED'i, off için güç besleme (OFF) |
| Güç Tüketimi | 9 W |
| Sayfaların Sayısı | 200 uygulama sayfası |
| Port Ethernet | 10/100BASE |
| Bellek Açıklaması | Device memory 256 MB; User data memory 256 MB; Yedek bellek 128 kB |
| Entegre Bağlantı Tipi | 1 COM1 seri bağlantı - 1 SUB-D 9 pimli erkek - RS232C (hiz: 2400...115200 bps)alt; 1 COM2 seri bağlantı - 1 SUB-D 9 pimli erkek - RS422/RS485 (hiz: 2400...115200 bps)alt; COM2 seri bağlantı (hiz: 2400...187500 bps)alt; 1 Ethernetalt; 1 USB 2.0 tip Aback; 1 USB 2.0 type micro Bback |
| Besleme | Harici besleme |
| Gerçek Zamanlı Saat | Dahili 0...50 °C; Dahili 10...90 % RH |
| Karşıdan Yüklenebilir Protokoller | Modbus; Uni-TE; Üçüncü taraf protokoller |
| Ürün Markası | Schneider Electric |
| Sabitleme Modu | 4 vidayla, montaj yeri 1,6...5 mm ince panel |
| Kesim Boyutları | 190 x 135 mm panel cut dimension |
| Yükseklik | 151 mm |
| Genişlik | 206 mm |
| Derinlik | 45 mm |
| Ürün Ağırlığı | 0,61 kg |
Ortam14
| Mikro Kırılmalara Bağışıklık | 5 ms |
|---|---|
| Muhafaza Malzemesi | PC |
| Ön Malzeme | Plastik |
| Standartlar | IEC 61000-6-4; IEC 61000-6-2; IEC 61131-2; UL 61010-2-201; CSA C22.2 No 61010-1-201 |
| Ürün Sertifikaları | CE; UL; EAC (beklemede); KC İşareti (beklemede) |
| Direktifler | 2014/35/EU - alçak gerilim direktifi; 2014/30/EU - elektromanyetik uyumluluk |
| Nominal Çalışma Ortam Sıcaklığı | 0…50 °C |
| Depolama Ortam Koşulları | -20…60 °C |
| Bağıl Nem | 10…90 % yoğuşmasız |
| Çalışma Yüksekliği | 2000 m |
| IP Koruma Derecesi | IP20 'e uygunIEC 61131-2 (arka panel); IP65 'e uygunIEC 61131-2 (ön panel) |
| Darbe Dayanımı | 147 m/s² için 11 ms (X, Y, Z directions for 3 times) 'e uygunIEC 61131-2 |
| Titreşim Direnci | +/- 3,5 mm[Alan](f =[Alan]5…9 Hz) 10 döngü için X, Y, Z yönleri (yakl. 100 dk) 'e uygunIEC 61131-2; 9,8 m/s²[Alan](f =[Alan]9…150 Hz) |
| Elektromanyetik Uyumluluk | Elektrik hızlı geçici/patlama bağışıklık testi - test level: 2 kV (güç portları) conforming to IEC 61000-4-4; Elektrik hızlı geçici/patlama bağışıklık testi - test level: 1 kV (sinyal portları); Elektrostatik deşarj bağışıklık testi - test level: 6 kV (kontak deşarjı) conforming to IEC 61000-4-2 seviye 3; Elektrostatik deşarj bağışıklık testi - test level: 8 kV (hava deşarjı) |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 8,500 cm |
| Package 1 Width | 19,000 cm |
| Package 1 Length | 28,200 cm |
| Paket Ağırlığı (Lbs) | 879,000 g |
| Unit Type Of Package 2 | S04 |
| Number Of Units İn Package 2 | 12 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 40,000 cm |
| Package 2 Length | 60,000 cm |
| Package 2 Weight | 11,720 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
