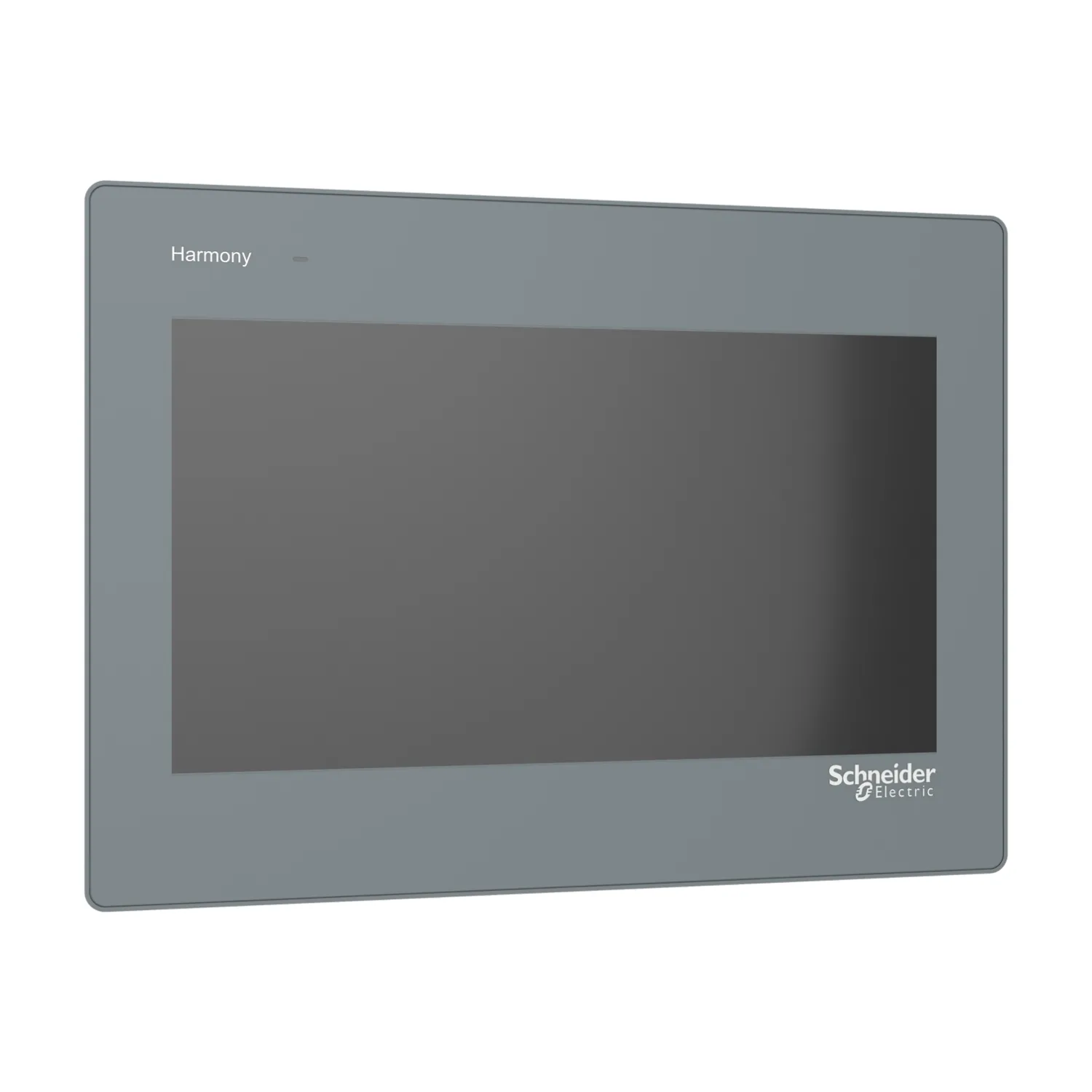

Name: HMIET6501 - 10" TFT Color LCD, WVGA, 16M renk , 256 MB DDR , 2 x CoM, 1 x USB
Brand: Schneider
SKU: HMIET6501
Price: 972.00 EUR
Availability: BackOrder

Schneider HMIET6501, 10" TFT Color LCD, WVGA, 16M renk , 256 MB DDR , 2 x CoM, 1 x USB. Kategori: Easy Harmony ET6. Fiyat ve teslim süresi için teklif isteyin.

Öne Çıkan Özellikler

Ürün Serisi: Harmony ET6
Ürün Ya Da Bileşen Tipi: Dokunmatik panel ekranı
Yazılım Paketi: Vijeo Designer Basic
İşlemci Adı: ARM Cortex-A8

← Kataloğa Geri Dön

Ürün Açıklaması

HMIET6501, Schneider Electric'in Easy Harmony ET6 serisinin önemli bir dokunmatik panelidir
Bu tek dokunuşlu dirençli HMI Seri paneli, yüksek çözünürlüğe ve daha fazla renge sahiptir
Bu HMI arayüzü, 16 milyon renk ve 1024 x 600 piksel çözünürlük (SVGA) ile 10.1 inç genişliğindedir
Sezgisel kullanıcı deneyimi için Vijeo Designer Basic yazılımı tarafından desteklenmektedir
800 MHz ARM Cortex-A8 CPU'ya, 256 MB sistem ve uygulama belleğine, 128 KB kalıcı belleğe sahiptir
Bu HMI ET6, COM1 (RS-232C), COM2 (RS-422/485), 1x USB 2.0 Micro-B bağlantı noktasını destekler
Boyutları 270.5 mm (genişlik) x 200.5 mm (yükseklik) x 47 mm (derinlik) ve ağırlığı 0.98 Kg'dır
Bu, Paketleme, HVAC, Pompa, Elektronik, akü, makine aletleri ve malzeme çalışma vb
sektörler için tasarlanmıştır
EN (61000-6-4, 61000-6-2, 61131-2), UL 61010- gibi standartlara uygundur
2-201, CSA C22.2 No 61010-2-201 ve UL, CE, KC, EAC, China RoHS, REACH gibi sertifikalara sahiptir
HMI ET6 ile bakım aksesuarları (kurulum bağlantı vidası, güç kaynağı konnektörü, akü vb.) ve harici seçenekler (USB indirme kablosu, USB uzatma kablosu, ekran koruma sayfası vb.) mevcuttur
4 veya 6 adet bağlantı vidası ile panel montajı için tasarlanmıştır (vida sayısı ekran boyutuna bağlıdır)
sektörler için tasarlanmıştır
Koruma derecesi IP65F'dir
2-201, CSA C22
2 No 61010-2-201 ve UL, CE, KC, EAC, China RoHS, REACH gibi sertifikalara sahiptir
HMI ET6 ile bakım aksesuarları (kurulum bağlantı vidası, güç kaynağı konektörü, batarya vb
) ve harici seçenekler (USB indirme kablosu, USB uzatma kablosu, ekran koruma sayfası vb
) mevcuttur
4 veya 6 adet bağlantı vidası ile panel montajı için tasarlanmıştır (vida sayısı ekran boyutuna bağlıdır)
Bu seri, OEM'lerin HMI tasarımlarını ve yatırımlarını optimize etmelerini sağlamak için yüksek çözünürlüklü ekran, daha fazla renk ve Eternet özelliği ile tasarlanmıştır
Koruma derecesi IP65F'dir

Başlıca Özellikler

Daha iyi performans için daha hızlı işlemci ve gelişmiş uygulama tasarımı için daha fazla bellek
Maliyet odaklı tasarım ile makine üreticileri için HMI yatırımından tasarruf sağlar
PCBA kaplamalı zorlu ortamlarda sürdürülebilirlik
Eski seriler için uyumlu kesik, bağlantı noktaları ve yazılım ile kolay geçiş
İzole güç, gelişmiş seri port koruması ve ters güç güvenliği ile sağlam tasarım

Teknik Özellikler

Ana4

Ürün Serisi	Harmony ET6
Ürün Ya Da Bileşen Tipi	Dokunmatik panel ekranı
Yazılım Paketi	Vijeo Designer Basic
İşlemci Adı	ARM Cortex-A8

Tamamlayıcı24

Ekran Boyutu	10 inç
Ekran Tipi	Renkli TFT LCD
Ekran Rengi	16 milyon renk
Ekran Çözünürlüğü	1024 x 600 pixel WSVGA
Dokunmatik Panel	Tekli dokunmatik analog dirençli
Parlaklık	16 seviye
Karakter Yazı Tipi	ASCII; ASCII (Avrupa karakterleri); Çince (basitleştirilmiş Çince); Japonca (ANK, Kanji); Katakana; Korece; Tayvanca (geleneksel Çince)
[Us] Nominal Besleme Gerilimi	24 V DC +/- %20
Kalkış Akımı	30 A
Yerel Sinyalleme	Durum LED'i yeşil, sabit için çalışıyor; Durum LED'i turuncu, sabit için yazılım başlatılıyor; Durum LED'i kırmızı, sabit için güç besleme (ON); Durum LED'i, off için güç besleme (OFF)
Güç Tüketimi	11 W
Sayfaların Sayısı	200 uygulama sayfası
Bellek Açıklaması	Device memory 256 MB; User data memory 256 MB; Yedek bellek 128 kB
Entegre Bağlantı Tipi	1 COM1 seri bağlantı - 1 SUB-D 9 pimli erkek - RS232C (hiz: 2400...115200 bps)alt; 1 COM2 seri bağlantı - 1 SUB-D 9 pimli erkek - RS422/RS485 (hiz: 2400...115200 bps)alt; COM2 seri bağlantı (hiz: 2400...187500 bps)alt; 1 USB 2.0 type micro Bback
Besleme	Harici besleme
Gerçek Zamanlı Saat	Dahili 0...50 °C; Dahili 10...90 % RH
Karşıdan Yüklenebilir Protokoller	Modbus; Uni-TE; Üçüncü taraf protokoller
Ürün Markası	Schneider Electric
Sabitleme Modu	4 vidayla, montaj yeri 1,6...5 mm ince panel
Kesim Boyutları	255 x 185 mm panel cut dimension
Yükseklik	201 mm
Genişlik	271 mm
Derinlik	47 mm
Ürün Ağırlığı	0,99 kg

Ortam14

Mikro Kırılmalara Bağışıklık	5 ms
Muhafaza Malzemesi	PC
Ön Malzeme	Plastik
Standartlar	IEC 61000-6-4; IEC 61000-6-2; IEC 61131-2; UL 61010-2-201; CSA C22.2 No 61010-1-201
Ürün Sertifikaları	CE; UL; EAC (beklemede); KC İşareti (beklemede)
Direktifler	2014/35/EU - alçak gerilim direktifi; 2014/30/EU - elektromanyetik uyumluluk
Nominal Çalışma Ortam Sıcaklığı	0…50 °C
Depolama Ortam Koşulları	-20…60 °C
Bağıl Nem	10…90 % yoğuşmasız
Çalışma Yüksekliği	2000 m
IP Koruma Derecesi	IP20 'e uygunIEC 61131-2 (arka panel); IP65 'e uygunIEC 61131-2 (ön panel)
Darbe Dayanımı	147 m/s² için 11 ms (X, Y, Z directions for 3 times) 'e uygunIEC 61131-2
Titreşim Direnci	+/- 3,5 mm[Alan](f =[Alan]5…9 Hz) 10 döngü için X, Y, Z yönleri (yakl. 100 dk) 'e uygunIEC 61131-2; 9,8 m/s²[Alan](f =[Alan]9…150 Hz)
Elektromanyetik Uyumluluk	Elektrik hızlı geçici/patlama bağışıklık testi - test level: 2 kV (güç portları) conforming to IEC 61000-4-4; Elektrik hızlı geçici/patlama bağışıklık testi - test level: 1 kV (sinyal portları); Elektrostatik deşarj bağışıklık testi - test level: 6 kV (kontak deşarjı) conforming to IEC 61000-4-2 seviye 3; Elektrostatik deşarj bağışıklık testi - test level: 8 kV (hava deşarjı)

Paketleme üniteleri12

Unit Type Of Package 1	PCE
Paketteki Birim Sayısı	1
Package 1 Height	11 cm
Package 1 Width	25 cm
Package 1 Length	37 cm
Paket Ağırlığı (Lbs)	1,533 kg
Unit Type Of Package 2	S04
Number Of Units İn Package 2	5
Package 2 Height	30 cm
Package 2 Width	40 cm
Package 2 Length	60 cm
Package 2 Weight	8,816 kg

Sözleşme garantisi1

Garanti (ay Olarak)	18
