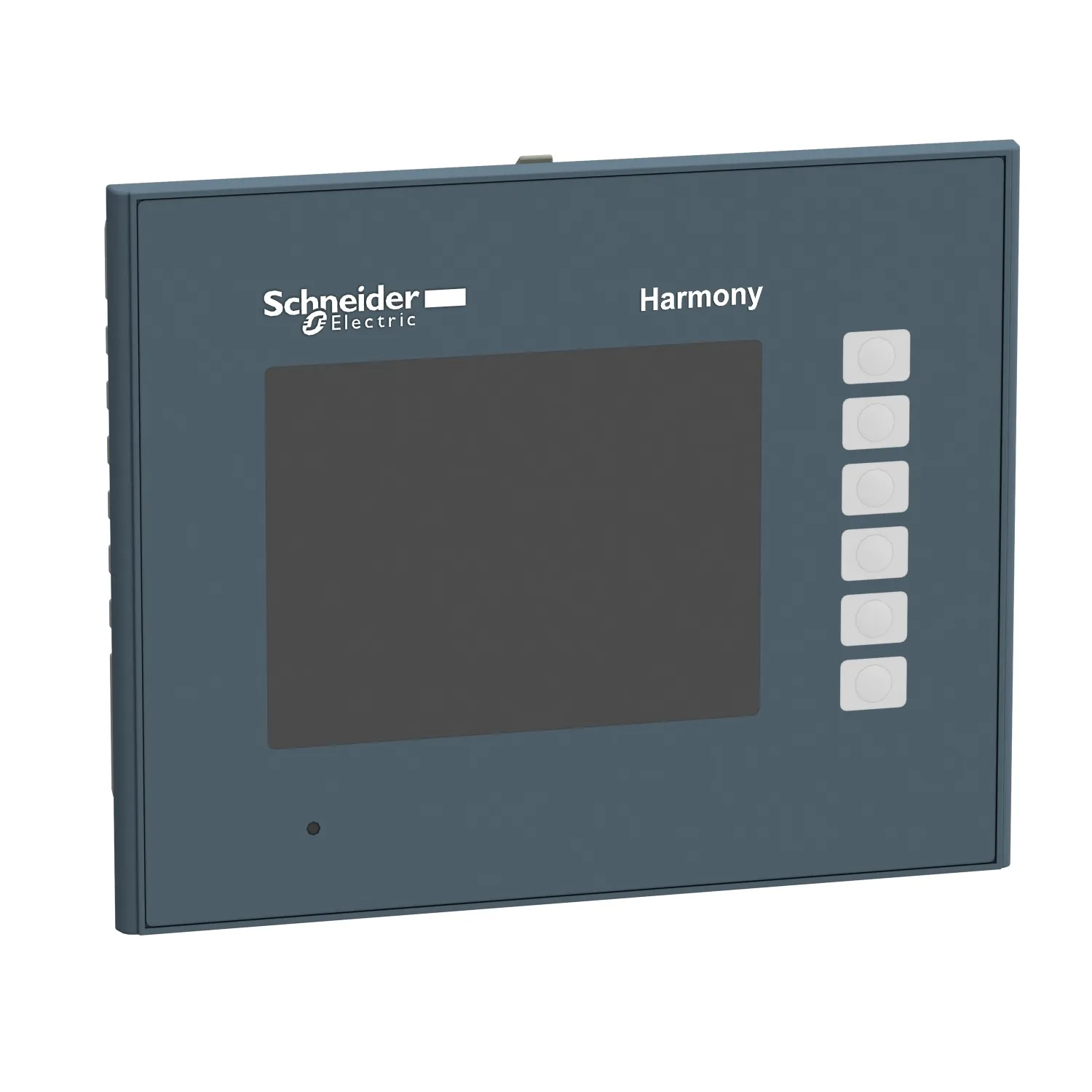

Schneider
HMIGTO1310
Satışta değil
Schneider HMIGTO1310. Kategori: Magelis GTO. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:HMIGTO1310
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony GTO
- Ürün Ya Da Bileşen Tipi
- Gelişmiş dokunmatik panel
- Ekran Rengi
- 65536 renk
- Ekran Boyutu
- 3,5 inç
Ürün Açıklaması
- Kompakt makineler, taşıma sistemleri, yiyecek & içecek makineleri ve ilaç endüstrisi gibi endüstri ve altyapıdaki otomasyon sistemleri ile optimize edilmiş bilgi ve bağlantı için idealdir
- Ekran metin mesajlarını, grafik nesneleri ve mimik diyagramları, verilerin kontrol ve konfigürasyonunu gösterir
- RS485 ana bilgisayar portu, basit sistemleri ve makineleri denetlemek ve kontrol etmek için idealdir
- Neredeyse hiç kodlama gerektirmeden Vijeo Designer ile kolayca programlanabilir. • Mükemmel ekran çözünürlüğü
- Sinoptik görünümleri görüntülemek için dokunmatik ekran
- Panelin çalışma modunu gösteren çok renkli durum LED'i
- Kolay kurulum ve çalıştırma
- Kolay ortam uyarlaması
Teknik Özellikler
Ana9
| Ürün Serisi | Harmony GTO |
|---|---|
| Ürün Ya Da Bileşen Tipi | Gelişmiş dokunmatik panel |
| Ekran Rengi | 65536 renk |
| Ekran Boyutu | 3,5 inç |
| Besleme | Harici kaynak |
| Kontrol Düğmesi Tipi | 6 Vijeo Designer kullanılarak tanımlanan işlem basmalı düğme anahtar F1...F6 |
| Pil Tipi | Lityum pil için dahili RAM, otonomi: 100 gün, sarj süresi = 5 d, pil ömrü = 10 yr |
| İşlemci Adı | ARM926EJ-S |
| Yazılım Paketi | Vijeo Designer |
Tamamlayıcı27
| Terminal Tipi | Dokunmatik ekran |
|---|---|
| Ekran Tipi | Arkadan aydınlatmalı renkli TFT LCD |
| Ekran Çözünürlüğü | 320 x 240 pixels QVGA |
| Dokunmatik Bölge | 1024 x 1024 |
| Dokunmatik Panel | Dirençli film, 1000000 cycles |
| Arka Aydınlatma Ömrü | 50000 saat Beyaz -de 25 °C |
| Parlaklık | 16 seviye - kontrol dokunmatik panelle; 16 seviye - kontrol yazılımla |
| Karakter Yazı Tipi | Çince (basitleştirilmiş Çince); Korece; Tayvanca (geleneksel Çince); Japonca (ANK, Kanji); ASCII (Avrupa karakterleri) |
| [Us] Nominal Besleme Gerilimi | 24 V DC |
| Besleme Gerilimi Limitleri | 19,2…28,8 V |
| Kalkış Akımı | 30 A |
| W Cinsinden Güç Tüketimi | 5,2 W harici cihazlara güç sağlanmazken; 4,2 W arka aydınlatma KAPALIYKEN; 4,3 W arka aydınlatma karartılmışken; 9,6 W |
| Yerel Sinyalleme | Durum LED'i yeşil, sabit için çevrimdışı; Durum LED'i yeşil, sabit için çalışıyor; Durum LED'i turuncu, yanıp sönen için yazılım başlatılıyor; Durum LED'i kırmızı, sabit için güç besleme (ON); Durum LED'i renksiz, sönen için güç besleme (OFF) |
| Bellek Açıklaması | Flash EPROM, 96 MB |
| Yedeklenen Veri | 512 kB dahili RAM (SRAM) |
| Veri Depolama Ekipmanı | SD kart, <= 32 GB; SDHC kart, <= 32 GB |
| Karşıdan Yüklenebilir Protokoller | Schneider Electric Modicon Modbus; Schneider Electric Modicon Uni-TE; Schneider Electric Modicon Modbus Plus; Schneider Electric Modicon FIPWAY; Mitsubishi Melsec üçüncü taraf protokoller; Omoron Sysmac üçüncü taraf protokoller; Rockwell Automation Allen-Bradley üçüncü taraf protokoller; Siemens Simatic üçüncü taraf protokoller; Schneider Electric Modicon Modbus TCP |
| Entegre Bağlantı Tipi | COM1 seri bağlantı RJ45, arayüz: RS232C/RS485, aktarim hizi: 2400...115200 bps; COM1 seri bağlantı RJ45, arayüz: RS232C/RS485, aktarim hizi: 187,5 kbps ile uyumludur Siemens MPI; Ethernet RJ45, arayüz: 10BASE-T/100BASE-TX; Ethernet RJ45, arayüz: IEEE 802.3; USB 2.0 tip A; USB 2.0 tip mini B |
| Ürün Montajı | Sıva altı montaj |
| Sabitleme Modu | 4 vida kelepçesiyle |
| Ön Malzeme | PPT |
| Muhafaza Malzemesi | PPT |
| Soğutmanın Tipi | Doğal konveksiyon |
| Genişlik | 132 mm |
| Yükseklik | 106 mm |
| Derinlik | 42 mm |
| Ürün Ağırlığı | 0,4 kg |
Ortam11
| Standartlar | IEC 61000-6-2; UL 508; IEC 61131-2 |
|---|---|
| Ürün Sertifikaları | KCC; cULus; C-Tick; CE; UKCA; UKEX |
| Nominal Çalışma Ortam Sıcaklığı | 0…50 °C |
| Depolama İçin Ortam Hava Sıcaklığı | -20…60 °C |
| Bağıl Nem | 10…90 % yoğuşmasız |
| Çalışma Yüksekliği | < 2000 m |
| IP Koruma Derecesi | IP20 'e uygunIEC 60529 (arka panel); IP65 'e uygunIEC 60529 (ön panel) |
| NEMA Koruma Derecesi | NEMA 4X ön panel (iç mekan kullanımı) |
| Darbe Dayanımı | 147 m/s² X, Y ve Z yönlerinde 3 takoz 'e uygunIEC 61131-2 |
| Titreşim Direnci | 3,5 mm[Alan](f =[Alan]5…9 Hz) - 10 döngü için X, Y, Z yönleri (yakl. 100 dk) - 'e uygunIEC 61131-2; 1 gn[Alan](f =[Alan]9…150 Hz) - 10 döngü için X, Y, Z yönleri (yakl. 100 dk) - 'e uygunIEC 61131-2 |
| Elektrostatik Deşarja Direnç | 6 kV kontak deşarjı 'e uygunIEC 61000-4-2 seviye 3 |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 12,500 cm |
| Package 1 Width | 18,500 cm |
| Package 1 Length | 21,000 cm |
| Paket Ağırlığı (Lbs) | 712,000 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 4 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 3,557 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
