Schneider

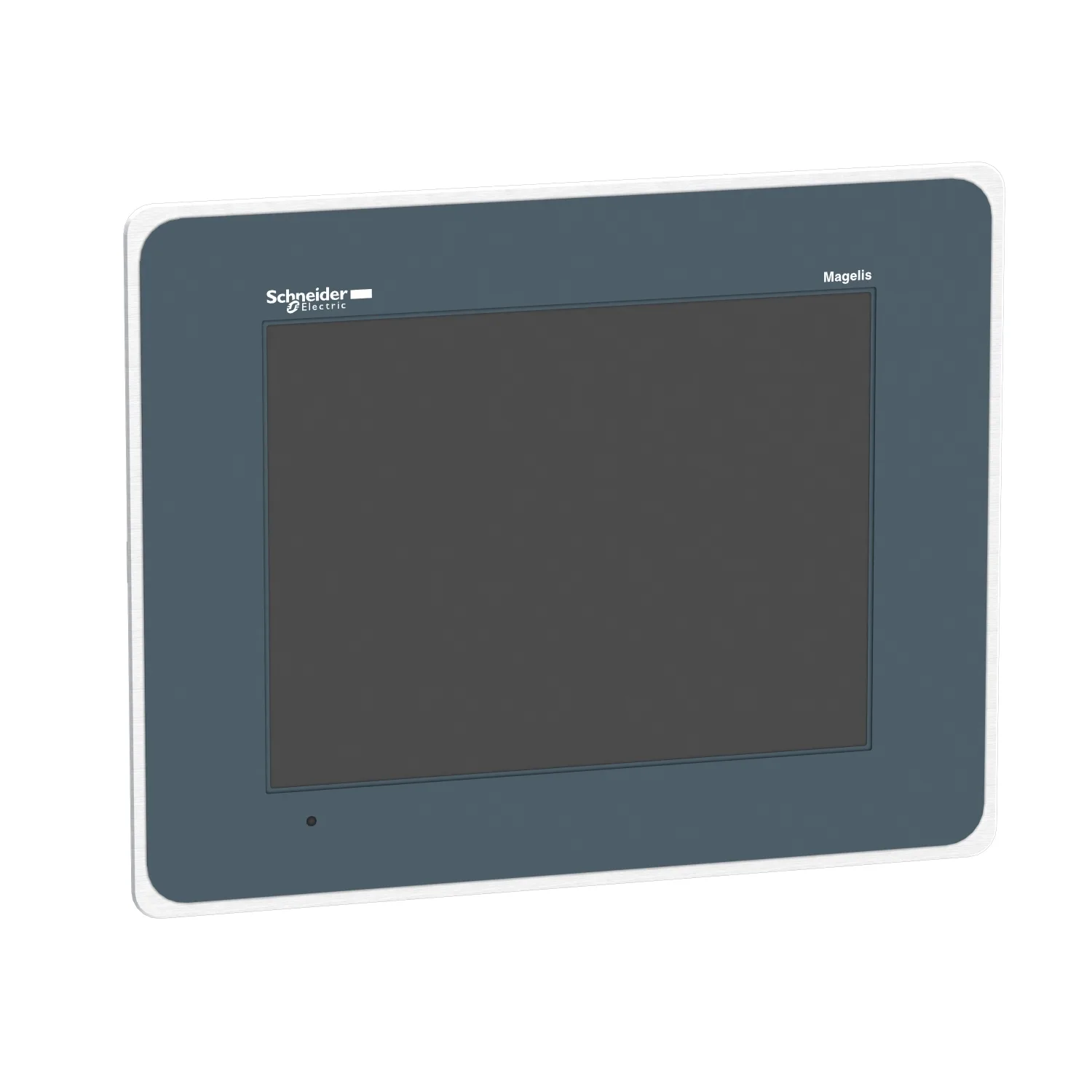

paslanmaz gelişmiş dokunmatik ekran panel 800 x 600 piksel SVGA - 12.1 inç TFT - 96 MB
Schneider HMIGTO6315, paslanmaz gelişmiş dokunmatik ekran panel 800 x 600 piksel SVGA - 12.1 inç TFT - 96 MB. Kategori: Magelis GTO. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:HMIGTO6315
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:4.635,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony GTO
- Ürün Ya Da Bileşen Tipi
- Gelişmiş dokunmatik panel
- Ekran Rengi
- 65536 renk
- Ekran Boyutu
- 12,1 inç
Ürün Açıklaması
- Kompakt makineler, taşıma sistemleri, yiyecek & içecek makineleri ve ilaç endüstrisi gibi endüstri ve altyapıdaki otomasyon sistemleri ile optimize edilmiş bilgi ve bağlantı için idealdir
- Ekran metin mesajlarını, grafik nesneleri ve mimik diyagramları, verilerin kontrol ve konfigürasyonunu gösterir
- RS485 ana bilgisayar portu, basit sistemleri ve makineleri denetlemek ve kontrol etmek için idealdir
- Neredeyse hiç kodlama gerektirmeden Vijeo Designer ile kolayca programlanabilir.
Başlıca Özellikler
- Mükemmel ekran çözünürlüğü
- Sinoptik görünümleri görüntülemek için dokunmatik ekran
- Panelin çalışma modunu gösteren çok renkli durum LED'i
- Yiyecek ve içecek ortamları için paslanmaz çelik çerçeve
- Kolay kurulum ve çalıştırma
Teknik Özellikler
Ana9
| Ürün Serisi | Harmony GTO |
|---|---|
| Ürün Ya Da Bileşen Tipi | Gelişmiş dokunmatik panel |
| Ekran Rengi | 65536 renk |
| Ekran Boyutu | 12,1 inç |
| Besleme | Harici kaynak |
| Pil Tipi | Lityum pil için dahili RAM, otonomi: 100 gün, sarj süresi = 5 d, pil ömrü = 10 yr |
| Tedarik Edilen Ekipman | 1 koruyucu kapak |
| İşlemci Adı | ARM926EJ-S |
| Yazılım Paketi | Vijeo Designer |
Tamamlayıcı27
| Terminal Tipi | Dokunmatik ekran |
|---|---|
| Ekran Tipi | Arkadan aydınlatmalı renkli TFT LCD |
| Ekran Çözünürlüğü | 800 x 600 pixels SVGA |
| Dokunmatik Bölge | 1024 x 1024 |
| Dokunmatik Panel | Dirençli film, 1000000 cycles |
| Arka Aydınlatma Ömrü | 50000 saat Beyaz -de 25 °C |
| Parlaklık | 16 seviye - kontrol dokunmatik panelle; 16 seviye - kontrol yazılımla |
| Karakter Yazı Tipi | Japonca (ANK, Kanji); ASCII (Avrupa karakterleri); Tayvanca (geleneksel Çince); Çince (basitleştirilmiş Çince); Korece |
| [Us] Nominal Besleme Gerilimi | 24 V DC |
| Besleme Gerilimi Limitleri | 19,2…28,8 V |
| Kalkış Akımı | 30 A |
| W Cinsinden Güç Tüketimi | 12 W harici cihazlara güç sağlanmazken; 7 W arka aydınlatma KAPALIYKEN; 8 W arka aydınlatma karartılmışken; 17 W |
| Yerel Sinyalleme | Durum LED'i yeşil, sabit için çevrimdışı; Durum LED'i yeşil, sabit için çalışıyor; Durum LED'i turuncu, yanıp sönen için yazılım başlatılıyor; Durum LED'i kırmızı, sabit için güç besleme (ON); Durum LED'i renksiz, sönen için güç besleme (OFF); COM2 LED sarı, sabit için veri aktarılıyor; COM2 LED sarı, sönen için veri iletimi yok; SD kartı LED yeşil, sabit için kart takılı; SD kartı LED yeşil, söne |
| Bellek Açıklaması | Flash EPROM, 96 MB |
| Yedeklenen Veri | 512 kB dahili RAM (SRAM) |
| Veri Depolama Ekipmanı | SD kart, <= 32 GB; SDHC kart, <= 32 GB |
| Karşıdan Yüklenebilir Protokoller | Schneider Electric Modicon Modbus; Schneider Electric Modicon Uni-TE; Schneider Electric Modicon Modbus Plus; Schneider Electric Modicon FIPWAY; Mitsubishi Melsec üçüncü taraf protokoller; Omoron Sysmac üçüncü taraf protokoller; Rockwell Automation Allen-Bradley üçüncü taraf protokoller; Siemens Simatic üçüncü taraf protokoller; Schneider Electric Modicon Modbus TCP |
| Entegre Bağlantı Tipi | COM1 seri bağlantı SUB-D 9, arayüz: RS232C, aktarim hizi: 2400...115200 bps; COM2 seri bağlantı RJ45, arayüz: RS485, aktarim hizi: 2400...115200 bps; COM2 seri bağlantı RJ45, arayüz: RS485, aktarim hizi: 187,5 kbps ile uyumludur Siemens MPI; Ethernet RJ45, arayüz: 10BASE-T/100BASE-TX; Ethernet RJ45, arayüz: IEEE 802.3; USB 2.0 tip A; USB 2.0 tip mini B |
| Ürün Montajı | Sıva altı montaj |
| Sabitleme Modu | 8 somunla; 4 L braketle |
| Ön Malzeme | Paslanmaz çelik 304 |
| Muhafaza Malzemesi | PPT |
| Soğutmanın Tipi | Doğal konveksiyon |
| Genişlik | 359 mm |
| Yükseklik | 285 mm |
| Derinlik | 56 mm |
| Ürün Ağırlığı | 3 kg |
Ortam11
| Standartlar | IEC 61000-6-2; UL 508; IEC 61131-2 |
|---|---|
| Ürün Sertifikaları | CE; C-Tick; cULus; KCC; UKCA; UKEX |
| Nominal Çalışma Ortam Sıcaklığı | 0…55 °C |
| Depolama İçin Ortam Hava Sıcaklığı | -20…60 °C |
| Bağıl Nem | 10…90 % yoğuşmasız |
| Çalışma Yüksekliği | < 2000 m |
| IP Koruma Derecesi | IP20 'e uygunIEC 60529 (arka panel); IP66K 'e uygunIEC 60529 (ön panel); IP66K 'e uygunDIN 40050-9 (ön panel) |
| NEMA Koruma Derecesi | NEMA 4X ön panel (iç mekan kullanımı) |
| Darbe Dayanımı | 147 m/s² X, Y ve Z yönlerinde 3 takoz 'e uygunIEC 61131-2 |
| Titreşim Direnci | 3,5 mm[Alan](f =[Alan]5…9 Hz) - 10 döngü için X, Y, Z yönleri (yakl. 100 dk) - 'e uygunIEC 61131-2; 1 gn[Alan](f =[Alan]9…150 Hz) - 10 döngü için X, Y, Z yönleri (yakl. 100 dk) - 'e uygunIEC 61131-2 |
| Elektrostatik Deşarja Direnç | 6 kV kontak deşarjı 'e uygunIEC 61000-4-2 seviye 3 |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 20,500 cm |
| Package 1 Width | 42,500 cm |
| Package 1 Length | 53,500 cm |
| Paket Ağırlığı (Lbs) | 5,008 kg |
| Unit Type Of Package 2 | P06 |
| Number Of Units İn Package 2 | 3 |
| Package 2 Height | 75,000 cm |
| Package 2 Width | 60,000 cm |
| Package 2 Length | 80,000 cm |
| Package 2 Weight | 27,000 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
