Schneider

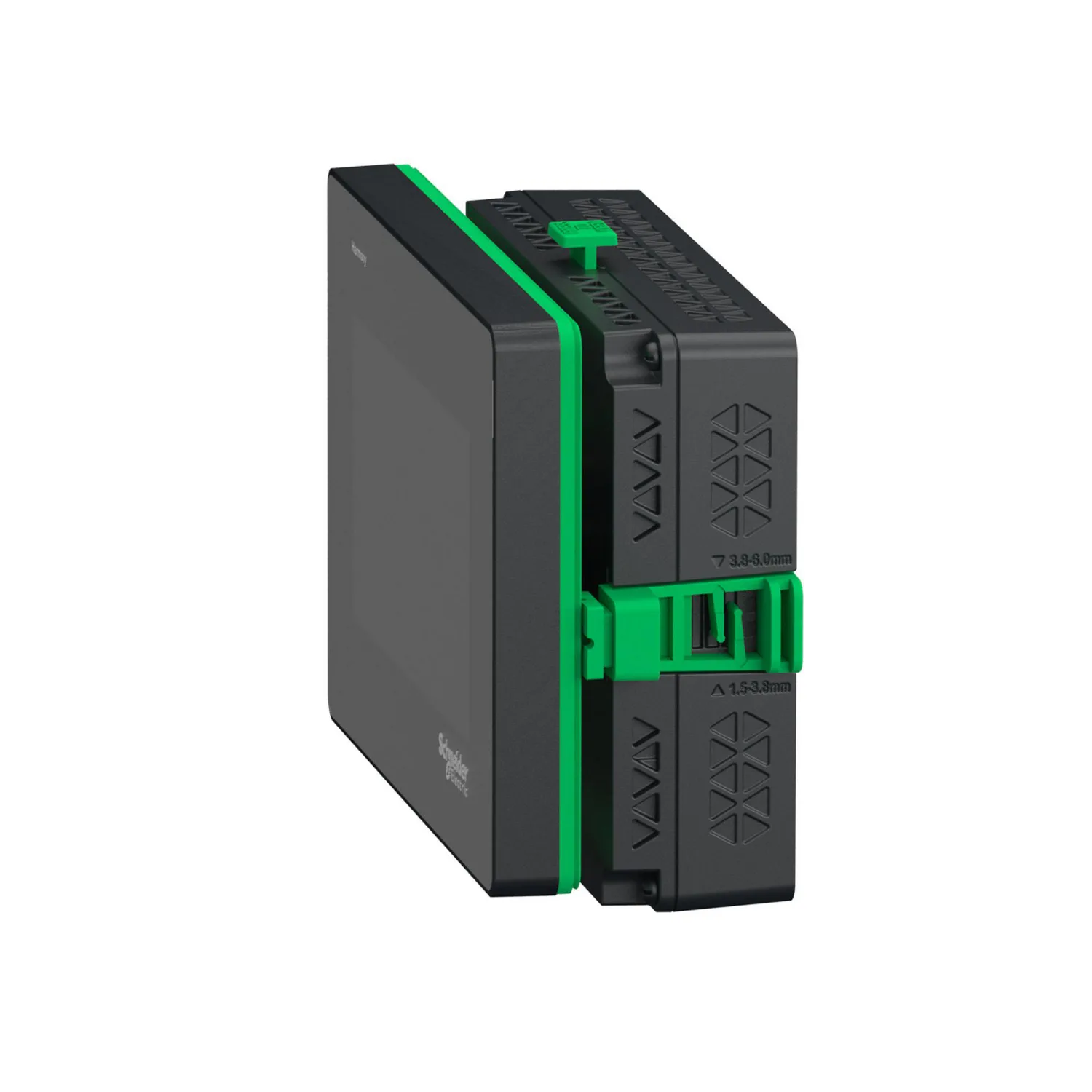

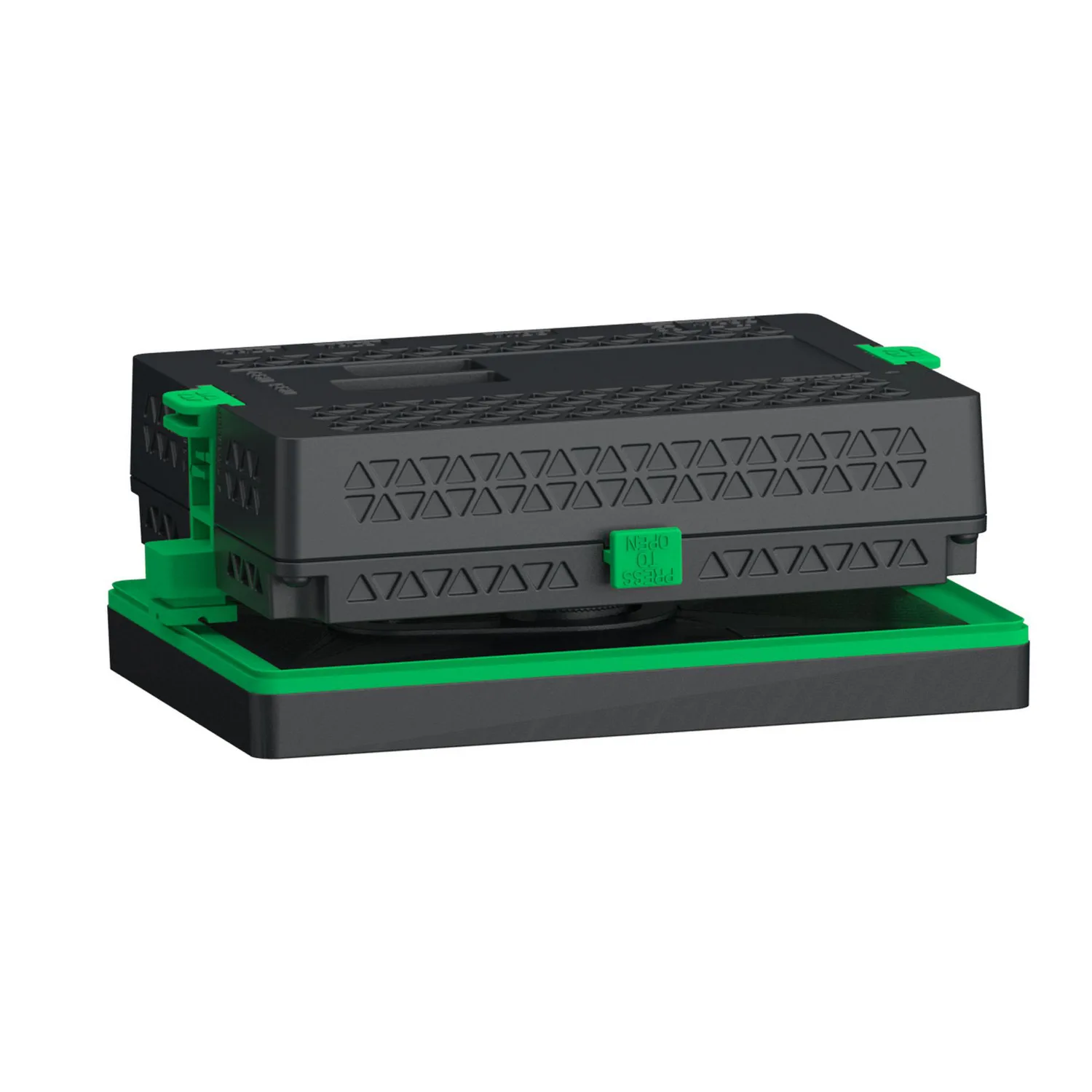

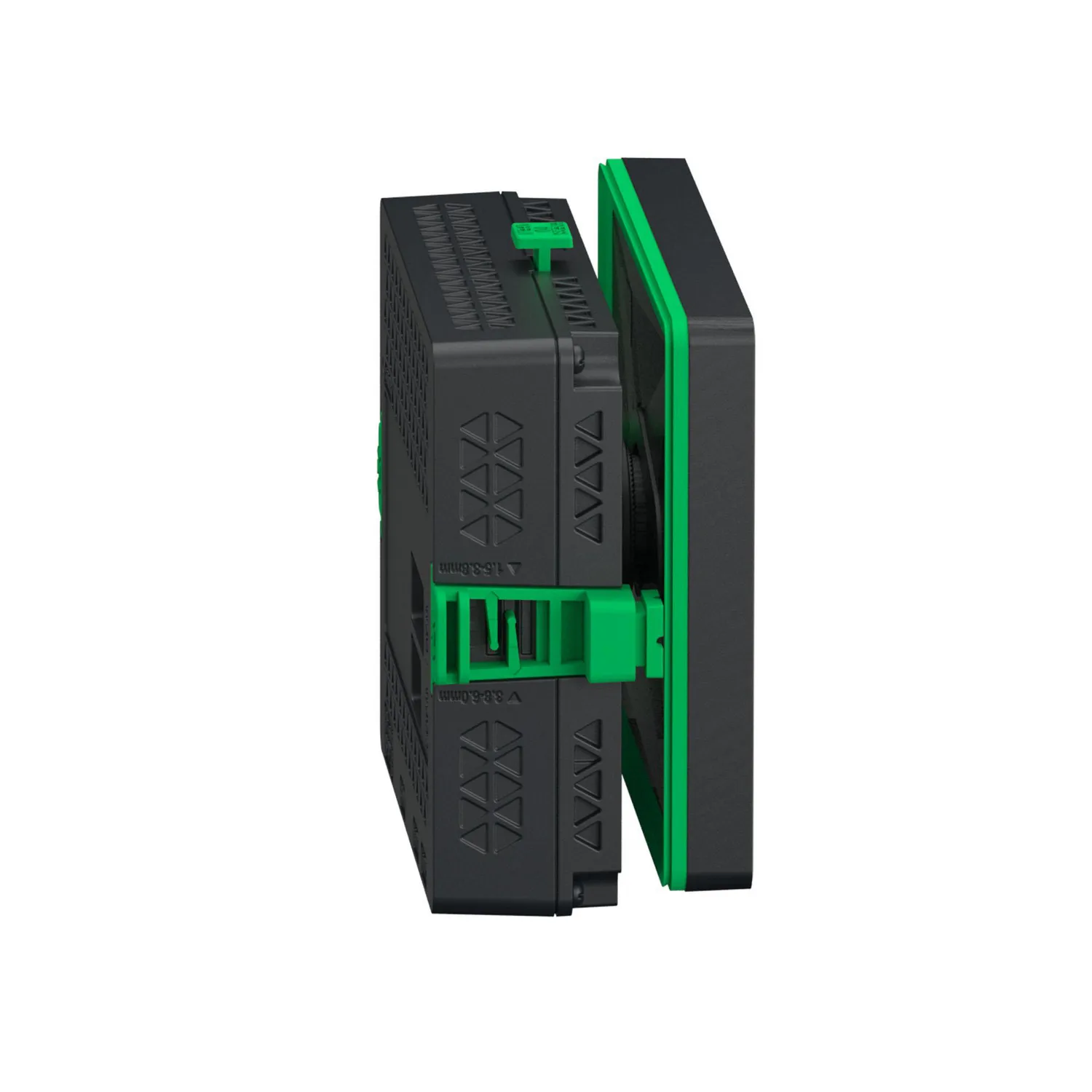

HMISTM6200 - 4,3" Modüler Terminal
Schneider HMISTM6200, 4,3" Modüler Terminal. Kategori: Harmony ST6. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:HMISTM6200
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:831,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony ST6
- Ürün Ya Da Bileşen Tipi
- Dokunmatik panel ekranı
- İşlemci Adı
- ARM Cortex-A8
- Ekran Boyutu
- 4 inç
Ürün Açıklaması

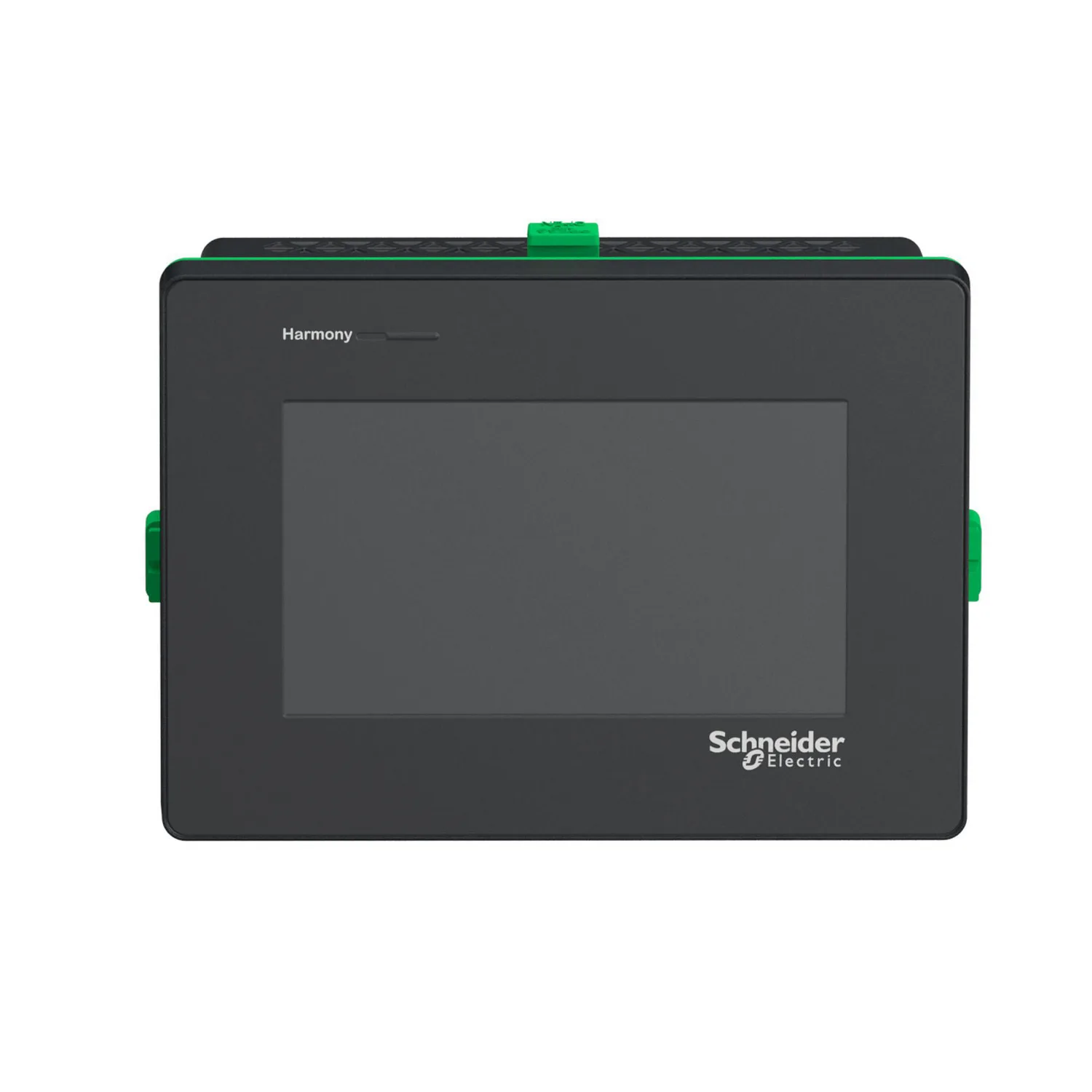

- Bu HMI arayüzü 4.3 inç genişliğinde, 16 milyon renk ve 480 x 272 piksel çözünürlüktedir
- 22 mm buton montaj sistemine sahip modüler bir HMI'dır ve sezgisel kullanıcı deneyimi için EcoStruxure Operator Terminal Expert yazılımı tarafından desteklenmektedir
- 800 MHz ARM Cortex-A8 CPU, 1 GB cihaz belleği, 128 MB kullanıcı veri belleği ve 512 KB yedek belleğe sahiptir

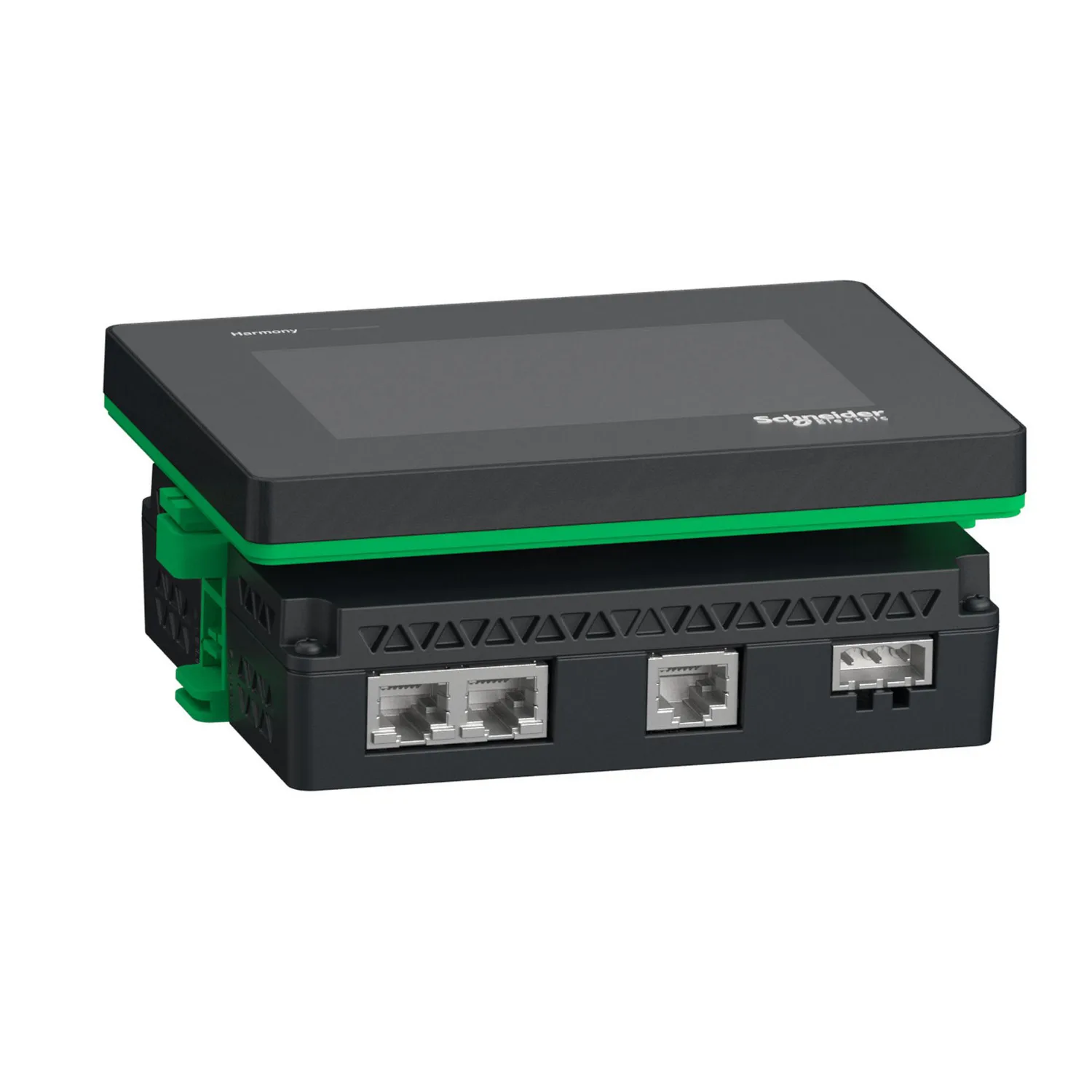

- Bu HMI ST6, 2x Ethernet port, 1x COM1 (RS-232C veya RS-485), 1x USB 2.0 Tip A ve 1x USB 2.0 Micro-B portu destekler
- Ebatları 134.5mm (genişlik) x 108.5mm (Yükseklik) x 43mm (derinlik) ve ağırlığı 0.40Kg
- Bu, paketleme, yiyecek ve içecek, tekstil, HVAC ekipmanları, ve kompresörler gibi sektörler ve ayrıca Web cihazlarının bakımını yapmak isteyen son kullanıcılar için tasarlanmıştır
- EN (61000-6-4, 61000-6-2, 61131-2), UL 61010-2-201, CSA C22.2 No 61010-2-201 Standartlar ve CSA, CE, China RoHS, KC, REACH ATEX Zone2/22, Marine gibi sertifikalara uygundur
- Bu seri, basit makine operatörlerinin uygun görselleştirme, bağlantı, EcoStruxure Secure Connect Advisor ile siber güvenlik ve uygun maliyetli ekipman ihtiyaçlarını karşılamak üzere tasarlanmıştır
- Çeşitli Koruma dereceleri şunlardır: IP65F, Tip 1, Tip 4X (yalnızca iç mekanda kullanım), Tip 12 ve Tip 13 (düzgün bir şekilde kutuya monte edildiğinde ön panelde).
Başlıca Özellikler
- Uygulama süresini azaltır
- Hızlı bakım ve kolay değiştirme
- Sinoptik görünümleri görüntülemek için single dokunuşla dirençli ekran
- IP65F koruması sağlayan alüminyum alaşımlı ön panel
Teknik Özellikler
Ana4
| Ürün Serisi | Harmony ST6 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Dokunmatik panel ekranı |
| İşlemci Adı | ARM Cortex-A8 |
| Bellek Açıklaması | 1 GB device memory; 128 MB user data memory; 512 kB yedek bellek |
Tamamlayıcı28
| Ekran Boyutu | 4 inç |
|---|---|
| Ekran Tipi | Renkli TFT LCD |
| Ekran Rengi | 16 milyon renk |
| Ekran Çözünürlüğü | 480x272 piksel |
| Dokunmatik Panel | Tekli dokunmatik analog dirençli |
| Arka Aydınlatma Ömrü | 20000 saatile Beyaz |
| Parlaklık | 16 seviye |
| Karakter Yazı Tipi | ASCII; ASCII (Avrupa karakterleri); Çince (basitleştirilmiş Çince); Japonca (ANK, Kanji); Katakana; Korece; Tayvanca (geleneksel Çince) |
| [Us] Nominal Besleme Gerilimi | 24 V DC (+/- %20) |
| Güç Tüketimi | 7,8 W |
| Kalkış Akımı | 30 A |
| Yerel Sinyalleme | Durum LED'i yeşil, sabit için çevrimdışı; Durum LED'i yeşil, sabit için çalışıyor; Durum LED'i yeşil, yanıp sönen için çalışıyor; Durum LED'i yeşil, sönen için beklemede; Durum LED'i turuncu, yanıp sönen için yazılım başlatılıyor; Durum LED'i kırmızı, sabit için güç besleme (ON); Durum LED'i kırmızı, yanıp sönen için çalışıyor; Durum LED'i kırmızı, off için güç besleme (OFF) |
| Sayfaların Sayısı | 200 uygulama sayfası |
| Port Ethernet | 10/100BASE |

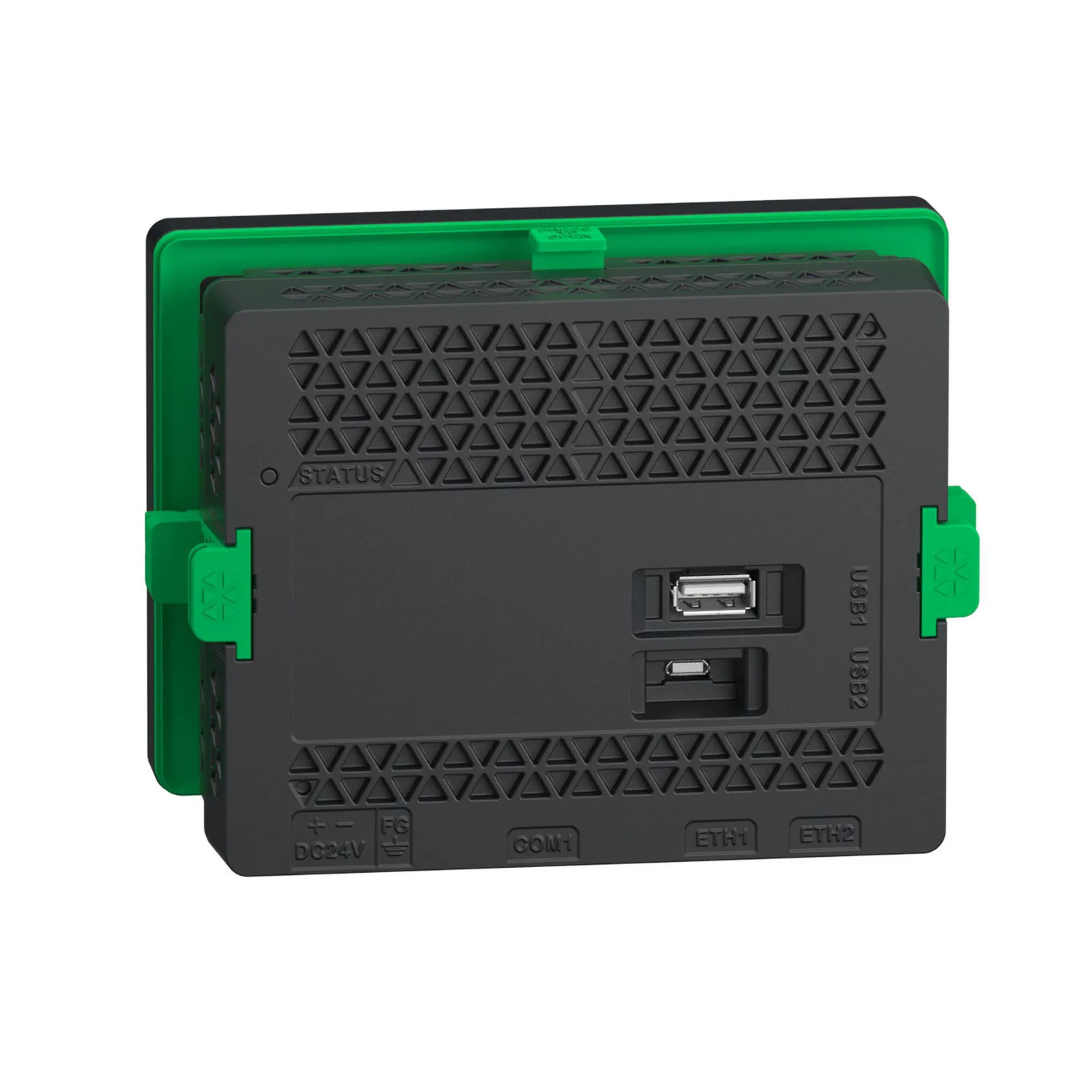

| Entegre Bağlantı Tipi | 1 COM1 seri bağlantı - dişi RJ45 - RS232C/RS485 (hiz: 2400...115200 bps)alt; 1 USB 2.0 tip Aback; 1 USB 2.0 type micro Bback; 2 Ethernet - dişi RJ45alt |
| Besleme | Harici besleme |
| Gerçek Zamanlı Saat | Dahili 0...50 °C; Dahili 10...90 % RH |
| Karşıdan Yüklenebilir Protokoller | Modbus; Uni-TE; Üçüncü taraf protokoller |
| Ürün Markası | Schneider Electric Modicon; Mitsubishi Melsec; Omoron Sysmac; Rockwell Automation Allen-Bradley; Siemens Simatic |
| Sabitleme Modu | Ø 22 mm delik, montaj yeri 1,5 - 6 mm ince panel 'e uygunUL 61010-2-201; Ø 22 mm delik 'e uygunIEC 61131-2; Ø 22 mm delik 'e uygunIEC 61000-6-2 |
| Muhafaza Malzemesi | PC |
| Ön Malzeme | Plastik |
| İşaretleme | CE |
| Kesim Boyutları | Ø 22,5 mm |
| Yükseklik | 108,2 mm |
| Genişlik | 145,6 mm |
| Derinlik | 53,9 mm |
| Ürün Ağırlığı | 0,49 kg |
Ortam13
| Mikro Kırılmalara Bağışıklık | 2 ms |
|---|---|
| Standartlar | IEC 61000-6-4; IEC 61000-6-2; IEC 61131-2; UL 61010-2-201; CSA C22.2 No 61010-2-201; CSA C22.2 No 213 |
| Ürün Sertifikaları | CE; UKCA; cULus; RCM; KC; CULus Sınıf 1 Bölüm 2; DNV; ABS; RINA; BV |
| Direktifler | 2014/35/EU - alçak gerilim direktifi; 2014/30/EU - elektromanyetik uyumluluk |
| Nominal Çalışma Ortam Sıcaklığı | 0…50 °C |
| Depolama Ortam Koşulları | -20…60 °C |
| Bağıl Nem | 10…90 % yoğuşmasız |
| Çalışma Yüksekliği | 2000 m |
| IP Koruma Derecesi | IP20 'e uygunIEC 61131-2 (arka panel); IP65 'e uygunIEC 61131-2 (ön panel) |
| NEMA Koruma Derecesi | NEMA 4 ön panel (iç mekan kullanımı); NEMA 13 front panel (in enclosure) |
| Darbe Dayanımı | 147 m/s² için 11 ms (10 döngü için X, Y, Z yönleri (yakl. 100 dk)) 'e uygunIEC 61131-2 |
| Titreşim Direnci | +/- 3,5 mm[Alan](f =[Alan]5…9 Hz) 10 döngü için X, Y, Z yönleri (yakl. 100 dk) 'e uygunIEC 61131-2; 9,8 m/s²[Alan](f =[Alan]9…150 Hz) |
| Elektromanyetik Uyumluluk | Elektrik hızlı geçici/patlama bağışıklık testi - test level: 2 kV (güç portları) conforming to IEC 61000-4-4; Elektrik hızlı geçici/patlama bağışıklık testi - test level: 1 kV (sinyal portları); Elektrostatik deşarj bağışıklık testi - test level: 6 kV (kontak deşarjı) conforming to IEC 61000-4-2 seviye 3; Elektrostatik deşarj bağışıklık testi - test level: 8 kV (hava deşarjı) |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 8,500 cm |
| Package 1 Width | 13,500 cm |
| Package 1 Length | 21,500 cm |
| Paket Ağırlığı (Lbs) | 640,000 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 9 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 6,487 kg |
| Unit Type Of Package 3 | P06 |
| Number Of Units İn Package 3 | 72 |
| Package 3 Height | 75,000 cm |
| Package 3 Width | 60,000 cm |
| Package 3 Length | 80,000 cm |
| Package 3 Weight | 61,428 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
