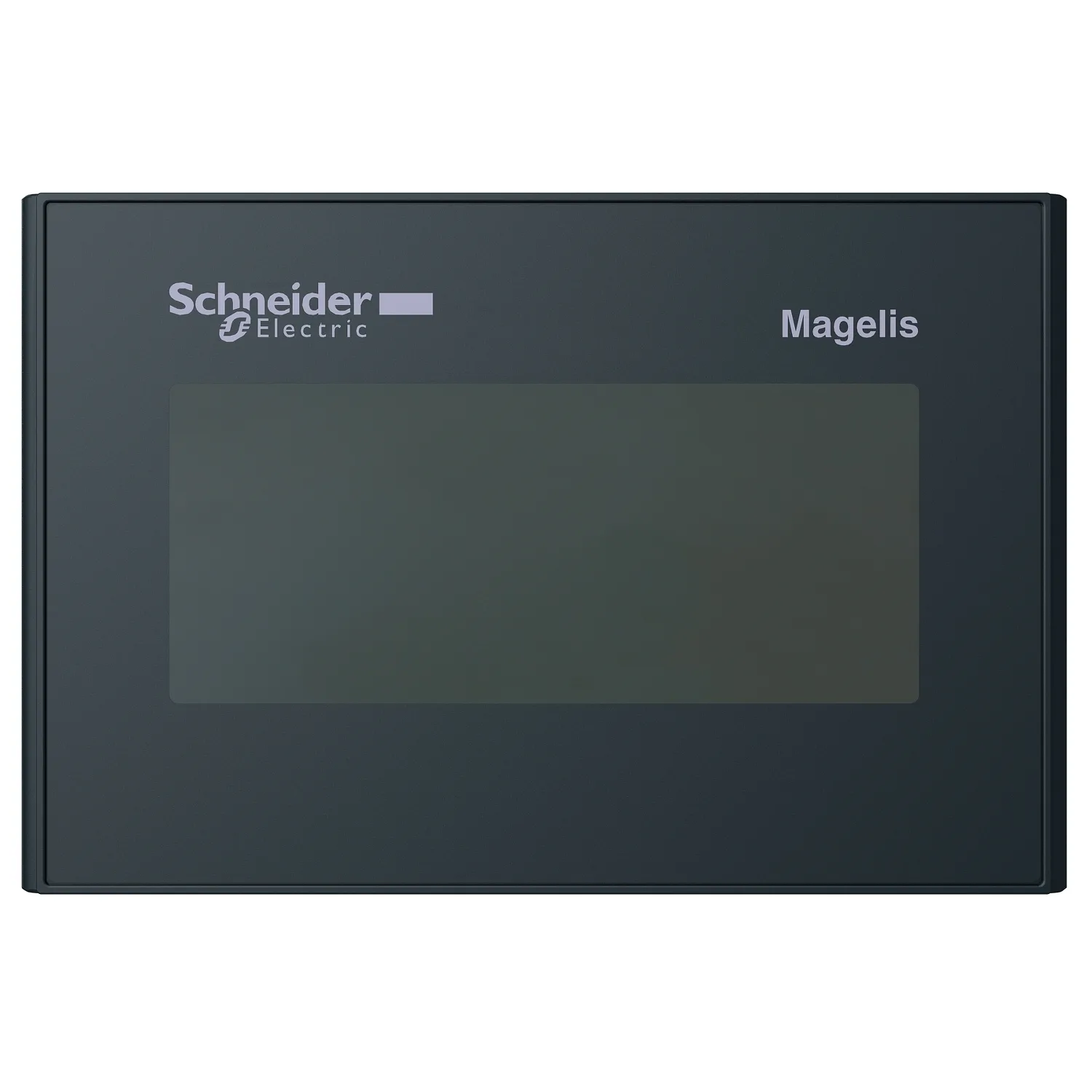

HMISTO512
Schneider HMISTO512. Kategori: Harmony STO ve STU. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:HMISTO512
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony STO ve STU
- Ürün Ya Da Bileşen Tipi
- Dokunmatik panel ekranı
- İşlemci Adı
- CPU RISC
- Ekran Boyutu
- 3,4 inç
Ürün Açıklaması
Bu Magelis STO IP65 dokunmatik ekran operatör arayüzü (HMI) 24Vdc ile donatılmıştır. Sinoptik görünümleri görüntülemek için 3.4 inç arkadan aydınlatmalı, beyaz, pembe ve kırmızı, 200 x 80 piksel monokrom STN LCD ekrana sahiptir. Uygulama hafızası 16 MB olup, veri yedekleme kapasitesi ise 128 kB'tır. Güç kaynağı için 1 adet çıkarılabilir vidalı terminal bloğu, PLC/kontrolör için 1 adet dişi RJ 45 konnektör ile donatılmıştır. Ayrıca 1 x USB type A ve 1 x USB type mini-B konnektörleri vardır. Magelis yaylı klipslerle montajı kolaydır. EcoStruxure Operator Terminal Expert ve Vijeo Designer tarafından desteklenmektedir. Ve Schneider Electric'in yanı sıra üçüncü parti ürünlerle de iletişim kurabilecek şekilde donatılmıştır. Sanayi ve altyapıdaki otomasyon sistemleriyle bilgi ve iletişimin optimize edilmesi için idealdir. • Harmony STO ve STU için dokunmatik panel ekranı
Başlıca Özellikler
- 3''4 monokrom W/P/R
- Yüksek kaliteli inşaat
Teknik Özellikler
Ana3
| Ürün Serisi | Harmony STO ve STU |
|---|---|
| Ürün Ya Da Bileşen Tipi | Dokunmatik panel ekranı |
| İşlemci Adı | CPU RISC |
Tamamlayıcı26
| Ekran Boyutu | 3,4 inç |
|---|---|
| Ekran Tipi | Arkadan aydınlatmalı monokrom STN LCD |
| Arka Plan Rengi | White, pink and red |
| Ekran Çözünürlüğü | 200 x 80 pixels |
| Dokunmatik Panel | Analog |
| Arka Aydınlatma Ömrü | 10000 saatile kırmızı; 50000 saatile pembe; 50000 saatile Beyaz |
| Parlaklık | 8 seviye |
| Kontrast | Dokunmatik panel üzerinden 16 düzey |
| Karakter Yazı Tipi | Japonca (ANK, Kanji); Korece; ASCII; Tayvanca (geleneksel Çince); Çince (basitleştirilmiş Çince) |
| [Us] Nominal Besleme Gerilimi | 24 V DC +/- %20 |
| Kalkış Akımı | 30 A |
| Yerel Sinyalleme | 1 LED (yeşil) for normal çalışma |
| Güç Tüketimi | 5 W |
| Sayfaların Sayısı | Dahili bellek kapasitesi ile sınırlı |
| İşlemci Frekansı | 333 MHz |
| Bellek Açıklaması | Uygulama belleği 16 MB; Veriyi yedekleme 128 kB |
| Entegre Bağlantı Tipi | 1 USB 2.0 tip mini B; 1 USB 2.0 tip A; güç besleme - çıkarılabilir vidalı terminal bloğu; COM1 seri bağlantı - dişi RJ45 - RS232C/RS485 (hiz: <= 115,2 kbit/sn) |
| Besleme | Harici kaynak |
| Gerçek Zamanlı Saat | PLC gerçek zamanlı saate erişim |
| Karşıdan Yüklenebilir Protokoller | Üçüncü taraf protokoller; Uni-TE; Modbus |
| Sabitleme Modu | 2 yaylı klipsle, montaj yeri 1,6...5 mm ince panel |
| Muhafaza Malzemesi | PPT |
| İşaretleme | CE |
| Yükseklik | 77,5 mm |
| Genişlik | 116,5 mm |
| Derinlik | 36,5 mm |
Ortam12
| Mikro Kırılmalara Bağışıklık | 3 ms |
|---|---|
| Standartlar | FCC Sınıf A; UL 1604; UL 508; IEC 61000-6-2; EN 61131-2 |
| Ürün Sertifikaları | UL Sınıf 1 Bölüm 2 T4A; UL Sınıf 1 Bölüm 2 T5; C-Tick; cULus; GOST; CE; KCC |
| Nominal Çalışma Ortam Sıcaklığı | 0…50 °C |
| Depolama Ortam Koşulları | -20…60 °C |
| Bağıl Nem | 0…90 % yoğuşmasız |
| Çalışma Yüksekliği | <= 2000 m |
| IP Koruma Derecesi | IP20 'e uygunIEC 60529 (arka panel); IP65 'e uygunIEC 60529 (ön panel) |
| NEMA Koruma Derecesi | NEMA 4X ön panel (iç mekan kullanımı) |
| Darbe Dayanımı | 15 gn için 11 ms 'e uygunIEC 60068-2-27 |
| Titreşim Direnci | +/- 3,5 mm[Alan](f =[Alan]5…9 Hz) 'e uygunIEC 60068-2-6; 1 gn[Alan](f =[Alan]9…150 Hz) 'e uygunIEC 60068-2-6 |
| Elektromanyetik Uyumluluk | Yayılımlı elektromanyetik alanlara karşı direnç - test level: 10 V/m conforming to IEC 61000-4-3 |
Paketleme üniteleri6
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 9,0 cm |
| Package 1 Width | 13,0 cm |
| Package 1 Length | 18,5 cm |
| Paket Ağırlığı (Lbs) | 360,0 g |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
