Schneider

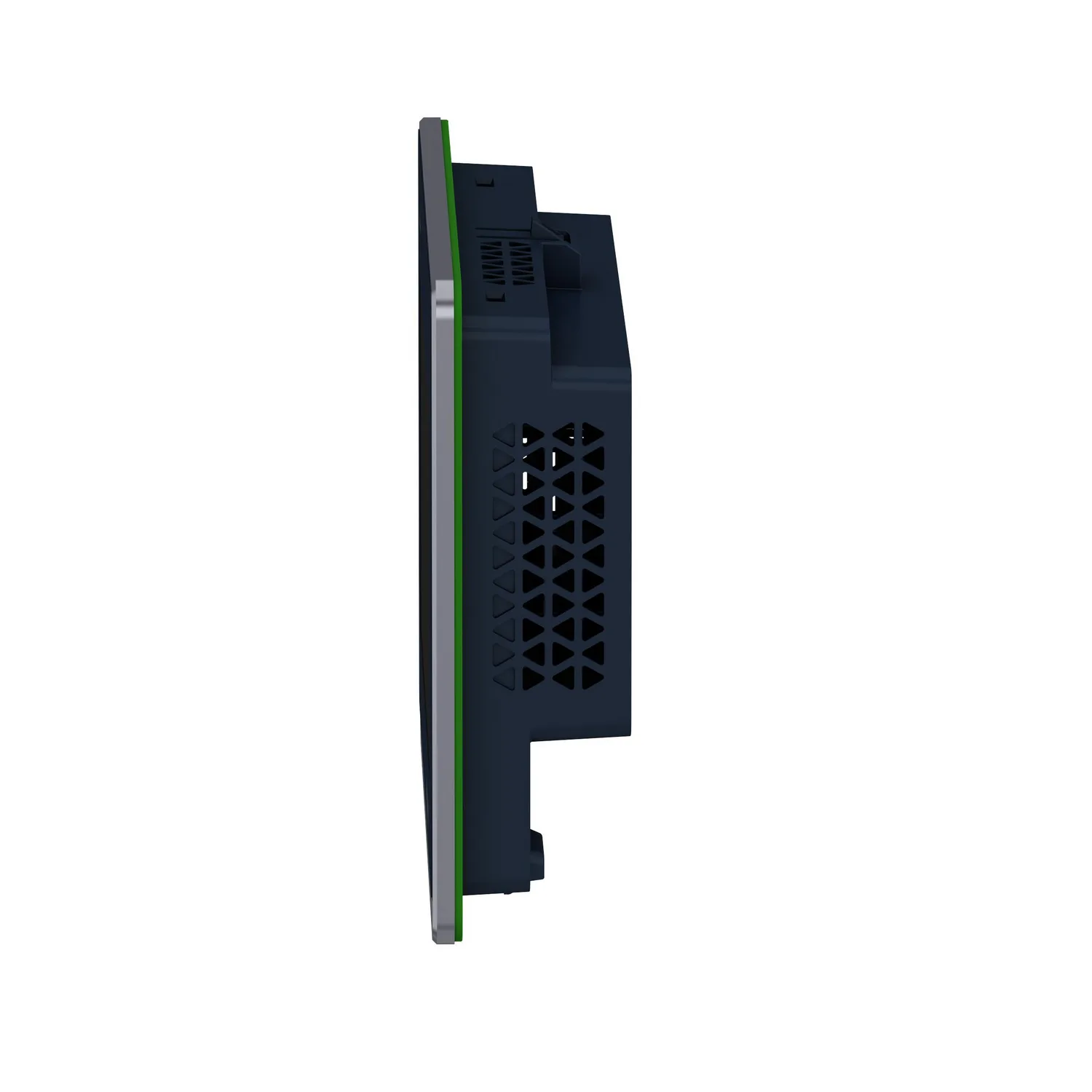

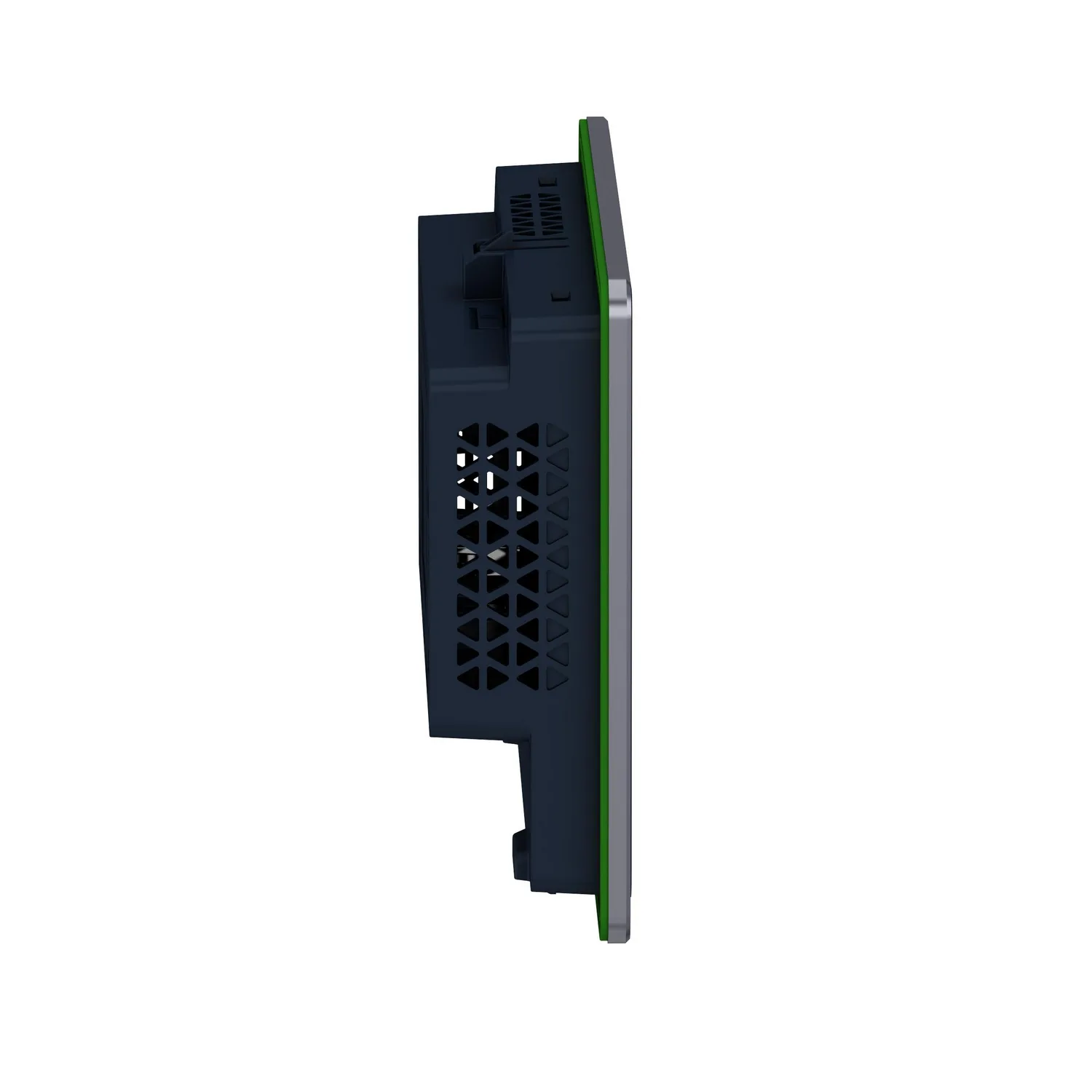

HMISTW6400 - 7" Web Terminal
Schneider HMISTW6400, 7" Web Terminal. Kategori: Harmony ST6. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:HMISTW6400
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:854,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony ST6
- Ürün Ya Da Bileşen Tipi
- Dokunmatik panel ekranı
- İşlemci Adı
- ARM Cortex-A8
- Ekran Boyutu
- 7 inç
Ürün Açıklaması
- Bu HMI arayüzü, 16 milyon renk ve 800 x 480 piksel çözünürlük (WVGA) ile 7 inç genişliğindedir
- Önceden kurulu HTML5 tarayıcısı ile kullanıma hazır bir agnostik HMI terminalidir
- 800 MHz ARM Cortex-A8 CPU, 512 MB cihaz bellek, 512 MB kullanıcı veri belleği ve 128 KB yedek belleğe sahiptir
- Bu HMI STW6, 1x Ethernet portu ve 1x USB 2.0 Tip A'yı destekler
- (1x USB 2.0 Micro-B port devre dışıdır)
- Ebatları 208mm (genişlik) x 153mm (Yükseklik) x 45mm (derinlik) ve ağırlığı 0.80Kg
- Bu, paketleme, yiyecek ve içecek, tekstil, HVAC ekipmanları, ve kompresörler gibi sektörler ve ayrıca Web cihazlarının bakımını yapmak isteyen son kullanıcılar için tasarlanmıştır
- EN (61000-6-4, 61000-6-2, 61131-2), UL 61010-2-201, CSA C22.2 No 61010-2-201 Standartlar ve CSA, CE, China RoHS, KC, REACH gibi sertifikalara uygundur
- Bu seri, basit makine operatörlerinin uygun görselleştirme, bağlantı, siber güvenlik ve uygun maliyetli ekipman ihtiyaçlarını karşılamak üzere tasarlanmıştır
- Çeşitli Koruma dereceleri şunlardır: IP65F, Tip 1, Tip 4X (yalnızca iç mekanda kullanım), Tip 13 (bir kutuya doğru şekilde kurulduğunda ön panelde).
Başlıca Özellikler
- Uygulama süresini azaltır
- Hızlı bakım ve kolay değiştirme
- Sinoptik görünümleri görüntülemek için single dokunuşla dirençli ekran
- Panelin çalışma modunu gösteren çok renkli durum LED'i
- IP65F koruması sağlayan alüminyum alaşımlı ön panel
Teknik Özellikler
Ana4
| Ürün Serisi | Harmony ST6 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Dokunmatik panel ekranı |
| İşlemci Adı | ARM Cortex-A8 |
| Bellek Açıklaması | 512 MB device memory; 512 MB user data memory; 128 kB yedek bellek |
Tamamlayıcı25
| Ekran Boyutu | 7 inç |
|---|---|
| Ekran Tipi | Renkli TFT LCD |
| Ekran Rengi | 16 milyon renk |
| Ekran Çözünürlüğü | 800 x 480 piksel WVGA |
| Dokunmatik Panel | Tekli dokunmatik analog dirençli |
| Arka Aydınlatma Ömrü | 50000 saatile Beyaz |
| Parlaklık | 16 seviye |
| Karakter Yazı Tipi | ASCII; ASCII (Avrupa karakterleri); Katakana |
| [Us] Nominal Besleme Gerilimi | 24 V DC (+/- %20) |
| Güç Tüketimi | 9 W |
| Kalkış Akımı | 30 A |
| Yerel Sinyalleme | Durum LED'i yeşil, sabit için çevrimdışı; Durum LED'i yeşil, sabit için çalışıyor; Durum LED'i yeşil, yanıp sönen için çalışıyor; Durum LED'i yeşil, sönen için beklemede; Durum LED'i turuncu, yanıp sönen için yazılım başlatılıyor; Durum LED'i kırmızı, sabit için güç besleme (ON); Durum LED'i kırmızı, yanıp sönen için çalışıyor; Durum LED'i kırmızı, off için güç besleme (OFF) |
| Port Ethernet | 10/100BASE |
| Entegre Bağlantı Tipi | 1 USB 2.0 tip Aback; 1 Ethernet - dişi RJ45alt |
| Besleme | Harici besleme |
| Gerçek Zamanlı Saat | Dahili 0...50 °C; Dahili 10...90 % RH |
| Sabitleme Modu | 4 vidayla, montaj yeri 1,6...5 mm ince panel 'e uygunUL 61010-2-201; 4 vidayla 'e uygunIEC 61131-2; 4 vidayla 'e uygunIEC 61000-6-2 |
| Muhafaza Malzemesi | PC |
| Ön Malzeme | Alüminyum |
| İşaretleme | CE |
| Kesim Boyutları | 190 x 135 mm panel cut dimension |
| Yükseklik | 153 mm |
| Genişlik | 208 mm |
| Derinlik | 45 mm |
| Ürün Ağırlığı | 0,8 kg |
Ortam13
| Mikro Kırılmalara Bağışıklık | 5 ms |
|---|---|
| Standartlar | IEC 61000-6-4; IEC 61000-6-2; IEC 61131-2; UL 61010-2-201; CSA C22.2 No 61010-2-201 |
| Ürün Sertifikaları | CSA; CE; UKCA |
| Direktifler | 2014/35/EU - alçak gerilim direktifi; 2014/30/EU - elektromanyetik uyumluluk |
| Nominal Çalışma Ortam Sıcaklığı | 0…50 °C |
| Depolama Ortam Koşulları | -20…60 °C |
| Bağıl Nem | 10…90 % yoğuşmasız |
| Çalışma Yüksekliği | 2000 m |
| IP Koruma Derecesi | IP20 'e uygunIEC 61131-2 (arka panel); IP65 'e uygunIEC 61131-2 (ön panel) |
| NEMA Koruma Derecesi | NEMA 4 ön panel (iç mekan kullanımı); NEMA 13 front panel (in enclosure) |
| Darbe Dayanımı | 147 m/s² için 11 ms (X, Y, Z directions for 3 times) 'e uygunIEC 61131-2 |
| Titreşim Direnci | +/- 3,5 mm[Alan](f =[Alan]5…9 Hz) 10 döngü için X, Y, Z yönleri (yakl. 100 dk) 'e uygunIEC 61131-2; 9,8 m/s²[Alan](f =[Alan]9…150 Hz) |
| Elektromanyetik Uyumluluk | Elektrik hızlı geçici/patlama bağışıklık testi - test level: 2 kV (güç portları) conforming to IEC 61000-4-4; Elektrik hızlı geçici/patlama bağışıklık testi - test level: 1 kV (sinyal portları); Elektrostatik deşarj bağışıklık testi - test level: 6 kV (kontak deşarjı) conforming to IEC 61000-4-2 seviye 3; Elektrostatik deşarj bağışıklık testi - test level: 8 kV (hava deşarjı) |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 9,500 cm |
| Package 1 Width | 18,000 cm |
| Package 1 Length | 27,000 cm |
| Paket Ağırlığı (Lbs) | 994,000 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 6 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 6,417 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
