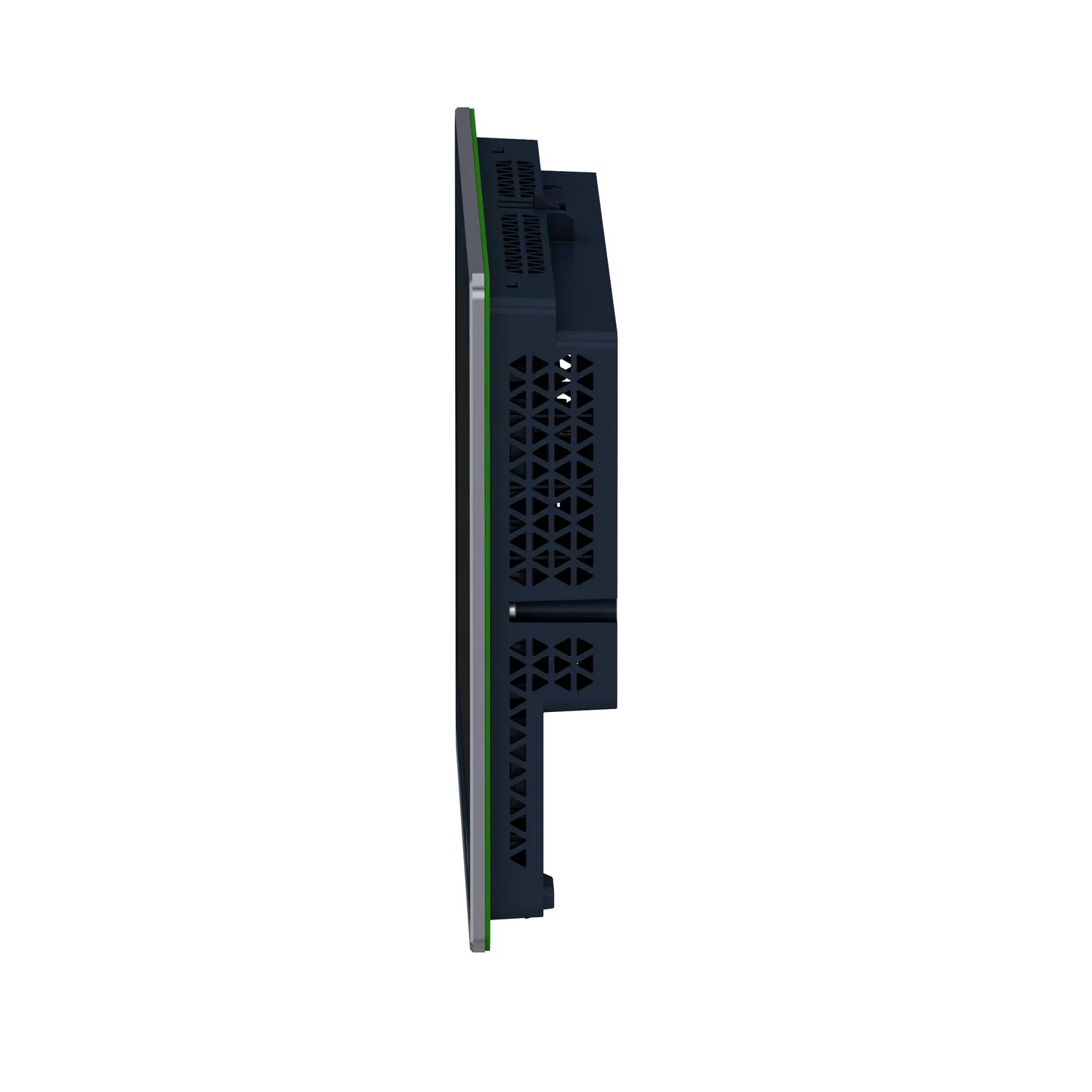

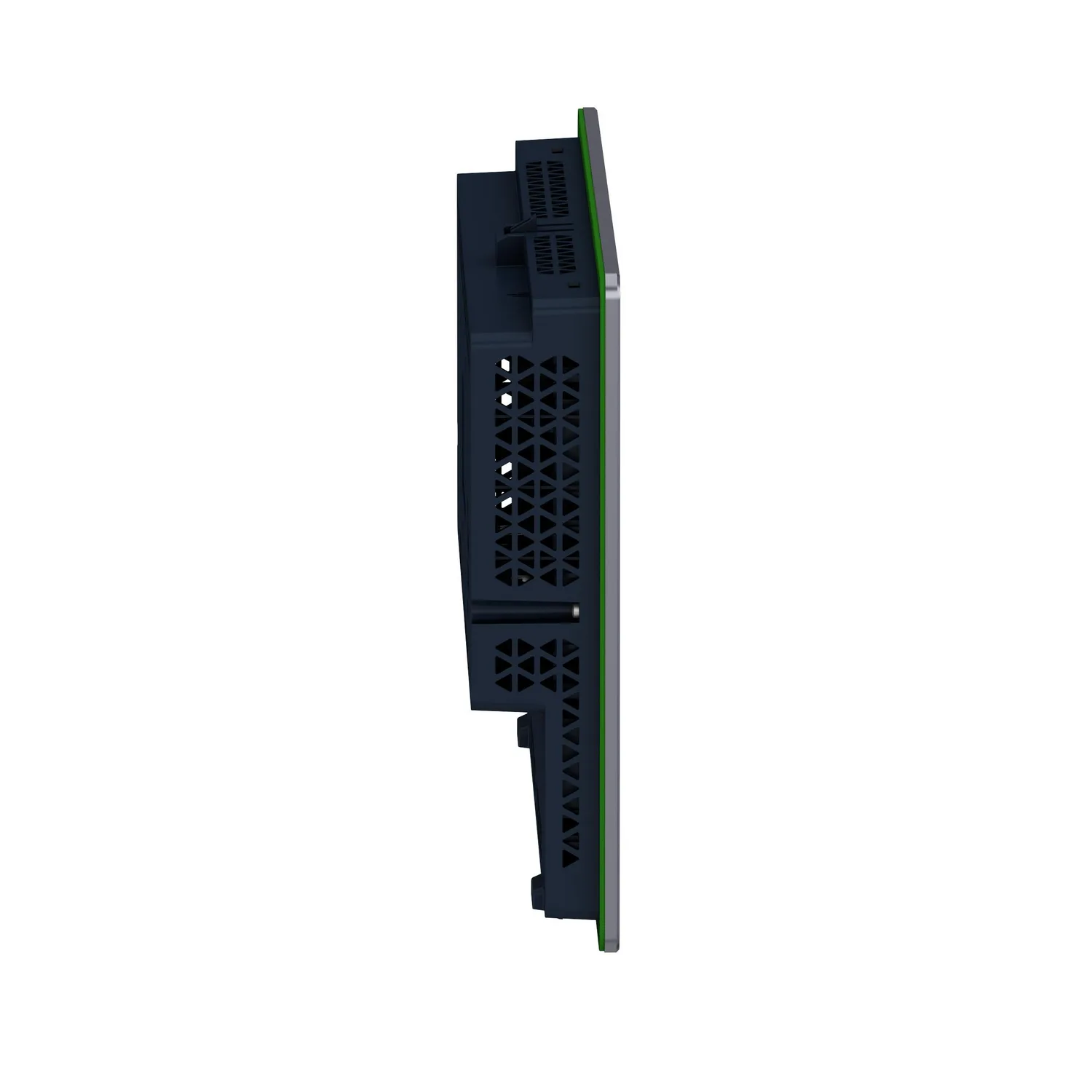

HMISTW6600 - 12" Web Terminal
Schneider HMISTW6600, 12" Web Terminal. Kategori: Harmony ST6. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:HMISTW6600
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:2.273,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony ST6
- Ürün Ya Da Bileşen Tipi
- Dokunmatik panel ekranı
- İşlemci Adı
- ARM Cortex-A8
- Ekran Boyutu
- 12 inç
Ürün Açıklaması
Bu Temel Web HMI paneli Schneider Electric Harmony ST6 serisine aittir. Bu tek dokunuşlu rezistif HMI, çeşitli çalışma modlarını gösteren çok renkli bir durum göstergesine sahip alüminyum ön panelden yapılmıştır. Bu HMI arayüzü 12,1 inç genişliğinde, 16 milyon renk ve 1.280 x 800 piksel çözünürlüğe (WXGA) sahiptir. Önceden yüklenmiş HTML5 tarayıcısı bulunan, kullanıma hazır agnostik HMI terminalidir. 800 MHz ARM Cortex-A8 CPU, 512 MB cihaz belleği, 512 MB kullanıcı veri belleği ve 128 KB yedek belleği bulunuyor. Bu HMI STW6, 1x Ethernet portu ve 1x USB 2.0 Tip A'yı destekler. (1x USB 2.0 Micro-B portu devre dışıdır). Boyutları 313mm (genişlik) x 235mm (yükseklik) x 50mm (derinlik) olup ağırlığı 1.80kg'dır. Bu, paketleme, gıda ve içecek, tekstil, HVAC ekipmanları ve kompresörler gibi endüstrilere ve ayrıca Web cihazlarının bakımını arayan son kullanıcılara yöneliktir. EN (61000-6-4, 61000-6-2, 61131-2), UL 61010-2-201, CSA C22.2 No 61010-2-201 gibi standartlara ve CSA, CE, China RoHS, KC, REACH gibi sertifikasyonlara uygundur. Bu seri, basit makine operatörlerinin iyi görselleştirme, bağlantı, siber güvenlik ve uygun maliyetli ekipman ihtiyaçlarını karşılamak üzere tasarlanmıştır. Çeşitli koruma dereceleri şunlardır: IP65F, Tip 1, Tip 4X (sadece iç mekanda kullanım), Tip 13 (bir muhafazaya düzgün şekilde takıldığında ön panelde).
Başlıca Özellikler
- Uygulama süresini azaltır
- Hızlı bakım ve kolay değişim
- Sinoptik görünümleri görüntülemek için tek dokunuşlu dirençli ekran
- Panelin çalışma modunu gösteren çok renkli durum LED'i
- IP65F koruma sağlayan alüminyum alaşımlı ön panel
Teknik Özellikler
Ana4
| Ürün Serisi | Harmony ST6 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Dokunmatik panel ekranı |
| İşlemci Adı | ARM Cortex-A8 |
| Bellek Açıklaması | 512 MB device memory; 512 MB yedek bellek; 128 kB user data memory |
Tamamlayıcı25
| Ekran Boyutu | 12 inç |
|---|---|
| Ekran Tipi | Renkli TFT LCD |
| Ekran Rengi | 16 milyon renk |
| Ekran Çözünürlüğü | 1280 x 800 piksel WXGA |
| Dokunmatik Panel | Tekli dokunmatik analog dirençli |
| Arka Aydınlatma Ömrü | 50000 saatile Beyaz |
| Parlaklık | 16 seviye |
| Karakter Yazı Tipi | ASCII; ASCII (Avrupa karakterleri); Katakana |
| [Us] Nominal Besleme Gerilimi | 24 V DC (+/- %20) |
| Güç Tüketimi | 18,4 W |
| Kalkış Akımı | 30 A |
| Yerel Sinyalleme | Durum LED'i yeşil, sabit için çevrimdışı; Durum LED'i yeşil, sabit için çalışıyor; Durum LED'i yeşil, yanıp sönen için çalışıyor; Durum LED'i yeşil, sönen için beklemede; Durum LED'i turuncu, yanıp sönen için yazılım başlatılıyor; Durum LED'i kırmızı, sabit için güç besleme (ON); Durum LED'i kırmızı, yanıp sönen için çalışıyor; Durum LED'i kırmızı, off için güç besleme (OFF) |
| Port Ethernet | 10/100BASE |
| Entegre Bağlantı Tipi | 1 USB 2.0 tip Aback; 1 Ethernet - dişi RJ45alt |
| Besleme | Harici besleme |
| Gerçek Zamanlı Saat | Dahili 0...50 °C; Dahili 10...90 % RH |
| Sabitleme Modu | 4 vidayla, montaj yeri 1,6...5 mm ince panel 'e uygunUL 61010-2-201; 4 vidayla 'e uygunIEC 61131-2; 4 vidayla 'e uygunIEC 61000-6-2 |
| Muhafaza Malzemesi | PC |
| Ön Malzeme | Alüminyum |
| İşaretleme | CE |
| Kesim Boyutları | 295 x 217 mm panel cut dimension |
| Yükseklik | 235 mm |
| Genişlik | 313 mm |
| Derinlik | 50 mm |
| Ürün Ağırlığı | 1,8 kg |
Ortam13
| Mikro Kırılmalara Bağışıklık | 10 ms |
|---|---|
| Standartlar | IEC 61000-6-4; IEC 61000-6-2; IEC 61131-2; UL 61010-2-201; CSA C22.2 No 61010-2-201 |
| Ürün Sertifikaları | CSA; CE; UKCA |
| Direktifler | 2014/35/EU - alçak gerilim direktifi; 2014/30/EU - elektromanyetik uyumluluk |
| Nominal Çalışma Ortam Sıcaklığı | 0…50 °C |
| Depolama Ortam Koşulları | -20…60 °C |
| Bağıl Nem | 10…90 % yoğuşmasız |
| Çalışma Yüksekliği | 2000 m |
| IP Koruma Derecesi | IP20 'e uygunIEC 61131-2 (arka panel); IP65 'e uygunIEC 61131-2 (ön panel) |
| NEMA Koruma Derecesi | NEMA 4 ön panel (iç mekan kullanımı); NEMA 13 front panel (in enclosure) |
| Darbe Dayanımı | 147 m/s² için 11 ms (X, Y, Z directions for 3 times) 'e uygunIEC 61131-2 |
| Titreşim Direnci | +/- 3,5 mm[Alan](f =[Alan]5…9 Hz) 10 döngü için X, Y, Z yönleri (yakl. 100 dk) 'e uygunIEC 61131-2; 9,8 m/s²[Alan](f =[Alan]9…150 Hz) |
| Elektromanyetik Uyumluluk | Elektrik hızlı geçici/patlama bağışıklık testi - test level: 2 kV (güç portları) conforming to IEC 61000-4-4; Elektrik hızlı geçici/patlama bağışıklık testi - test level: 1 kV (sinyal portları); Elektrostatik deşarj bağışıklık testi - test level: 6 kV (kontak deşarjı) conforming to IEC 61000-4-2 seviye 3; Elektrostatik deşarj bağışıklık testi - test level: 8 kV (hava deşarjı) |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 13,200 cm |
| Package 1 Width | 30,500 cm |
| Package 1 Length | 40,500 cm |
| Paket Ağırlığı (Lbs) | 2,233 kg |
| Unit Type Of Package 2 | S04 |
| Number Of Units İn Package 2 | 2 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 40,000 cm |
| Package 2 Length | 60,000 cm |
| Package 2 Weight | 5,221 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
