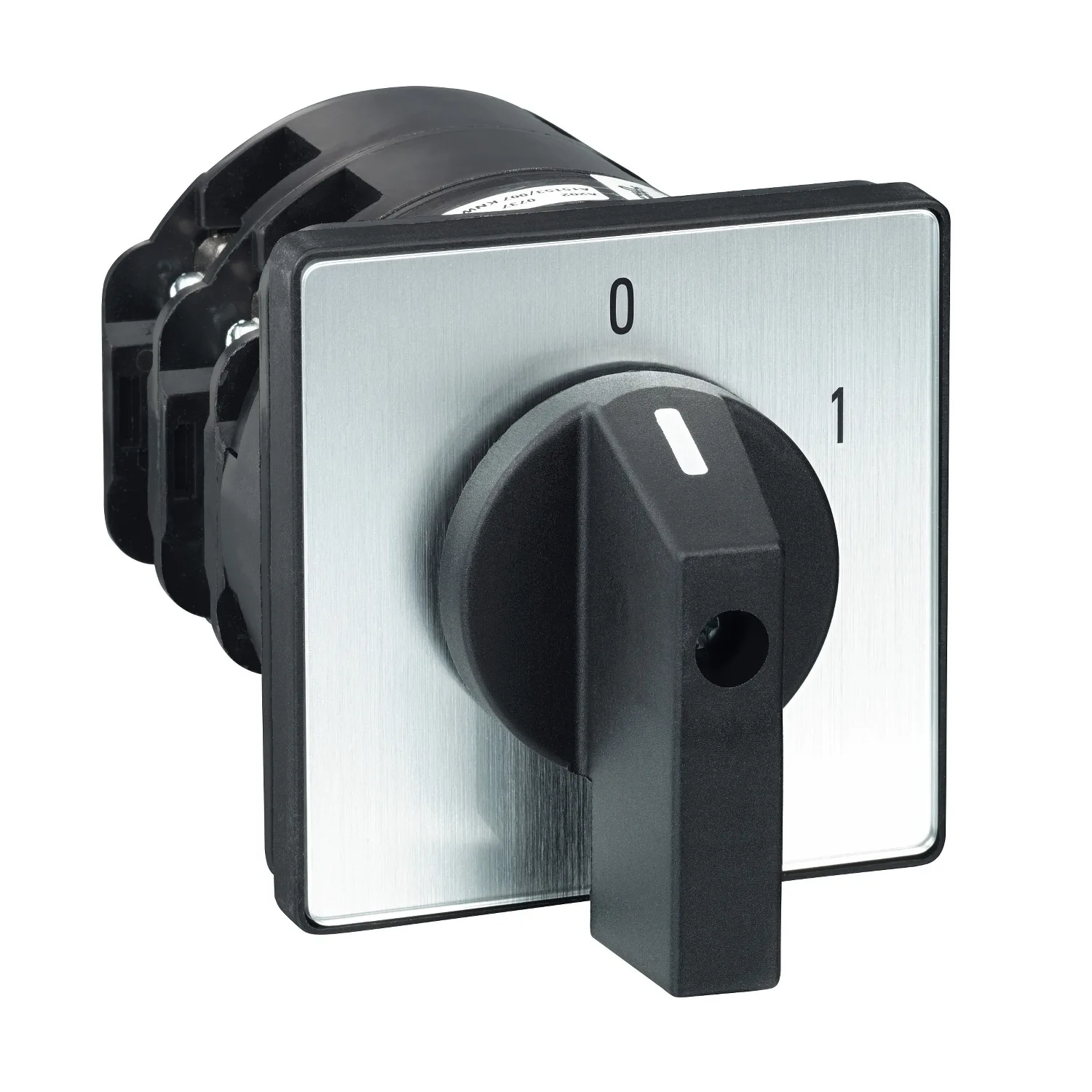

Schneider
K115C003AP
Satışta değil
Schneider K115C003AP. Kategori: Harmony K. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:K115C003AP
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony K
- Ürün Ya Da Bileşen Tipi
- Eksiksiz kam anahtarı
- Bileşen Adı
- K115
- [Ith] Klasik Açık Hava Termik Akımı
- 115 A
Ürün Açıklaması
Kam Anahtarı - 3 Kutup - 60° - 115 A - Vida Montajı
Teknik Özellikler
Ana16
| Ürün Serisi | Harmony K |
|---|---|
| Ürün Ya Da Bileşen Tipi | Eksiksiz kam anahtarı |
| Bileşen Adı | K115 |
| [Ith] Klasik Açık Hava Termik Akımı | 115 A |
| Ürün Montajı | Ön montaj |
| Sabitleme Modu | 4 delik |
| Kam Anahtarı Başlık Tipi | Ön plakalı 88 x 88 mm |
| Operatörün Tipi | Siyah kol |
| Döner Kol Kilitleme | Olmadan |
| Açıklama Sunumu | Ile metalik yazi, 0 - 1 siyah isaret |
| Kam Anahtarı Fonksiyonu | Anahtar |
| Geri Dönüş | Olmadan |
| Kapalı Konum | Kapalı konumu ile |
| Kutup Tanımı | 3P |
| Anahtarlama Konumları | Sağ: 0° - 60° |
| IP Koruma Derecesi | IP40 conforming to IEC 60529 |
Tamamlayıcı17
| Anahtarlama Açısı | 60 ° |
|---|---|
| [Ui] Nominal Yalıtım Voltajı | 690 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 |
| W Cinsinden Nominal Çalışma Gücü | 13000 W AC-3, 380/440 V 1 faz 'e uygunIEC 60947-3; 15000 W AC-23A, 220/240 V 1 faz 'e uygunIEC 60947-3; 15000 W AC-3, 220/240 V 3 faz 'e uygunIEC 60947-3; 22000 W AC-23A, 380/440 V 1 faz 'e uygunIEC 60947-3; 30000 W AC-23A, 220/240 V 3 faz 'e uygunIEC 60947-3; 30000 W AC-3, 380/440 V 3 faz 'e uygunIEC 60947-3; 30000 W AC-3, 660/690 V 3 faz 'e uygunIEC 60947-3; 3700 W AC-3, 110 V 1 faz 'e uygunIEC |
| [Ie] Nominal Çalışma Akımı AC | 100 A AC-21A 'e uygunIEC 60947-3 |
| Nominal Kısa Devre Kesme Akımı (Isc) | 15000 A |
| Kisa Devre Korumasi | 125 A kartuş sigorta, tip gG |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV 'e uygunEN 947-1; 6 kV 'e uygunIEC 947-1 |
| Kontak İşlemi | Yavaş kesen |
| Pozitif Açıklık | Ile |
| Elektrikli Bağlantı | Tutucu vida kelepçesi terminalleri esnek, kelepçeleme kapasitesi: 1 x 25 mm²; Tutucu vida kelepçesi terminalleri katı, kelepçeleme kapasitesi: 1 x 35 mm² |
| Sıkma Torku | 2,5 N.m |
| MA Cinsinden Anahtarlama Kapasitesi | 115000 mA DC -de 24 V 1 kontaklar için dirençli yük (T = 1 ms); 115000 mA DC -de 48 V 2 kontaklar için dirençli yük (T = 1 ms); 115000 mA DC -de 70 V 3 kontaklar için dirençli yük (T = 1 ms); 100000 mA DC -de 140 V 3 kontaklar için dirençli yük (T = 1 ms); 100000 mA DC -de 24 V 1 kontaklar için endüktif yük (T = 50 ms); 100000 mA DC -de 48 V 1 kontaklar için dirençli yük (T = 1 ms); 100000 mA DC - |
| Mekanik Dayanıklılık | 300000 cycles |
| CAD Genel Genişliği | 88 mm |
| CAD Genel Yüksekliği | 88 mm |
| CAD Genel Derinliği | 128 mm |
| Ürün Ağırlığı | 0,68 kg |
Ortam6
| Standartlar | IEC 60947-3 |
|---|---|
| Ürün Sertifikaları | CULus 120 V 5 hp 1 faz; CULus 240 V 10 hp 1 faz; CULus 240 V 20 hp 3 faz; CULus 480 V 30 hp 3 faz |
| Koruyucu Bakım | TC |
| Nominal Çalışma Ortam Sıcaklığı | -25…55 °C |
| Depolama Ortam Koşulları | -40…70 °C |
| Elektrik Çarpmasına Karşı Koruma Sınıfı | Sınıf II conforming to IEC 60536; Sınıf II conforming to NF C 20-030 |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 20,000 cm |
| Package 1 Width | 9,800 cm |
| Package 1 Length | 9,700 cm |
| Paket Ağırlığı (Lbs) | 691,900 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 5 |
| Package 2 Height | 30 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 4,173 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
