Schneider

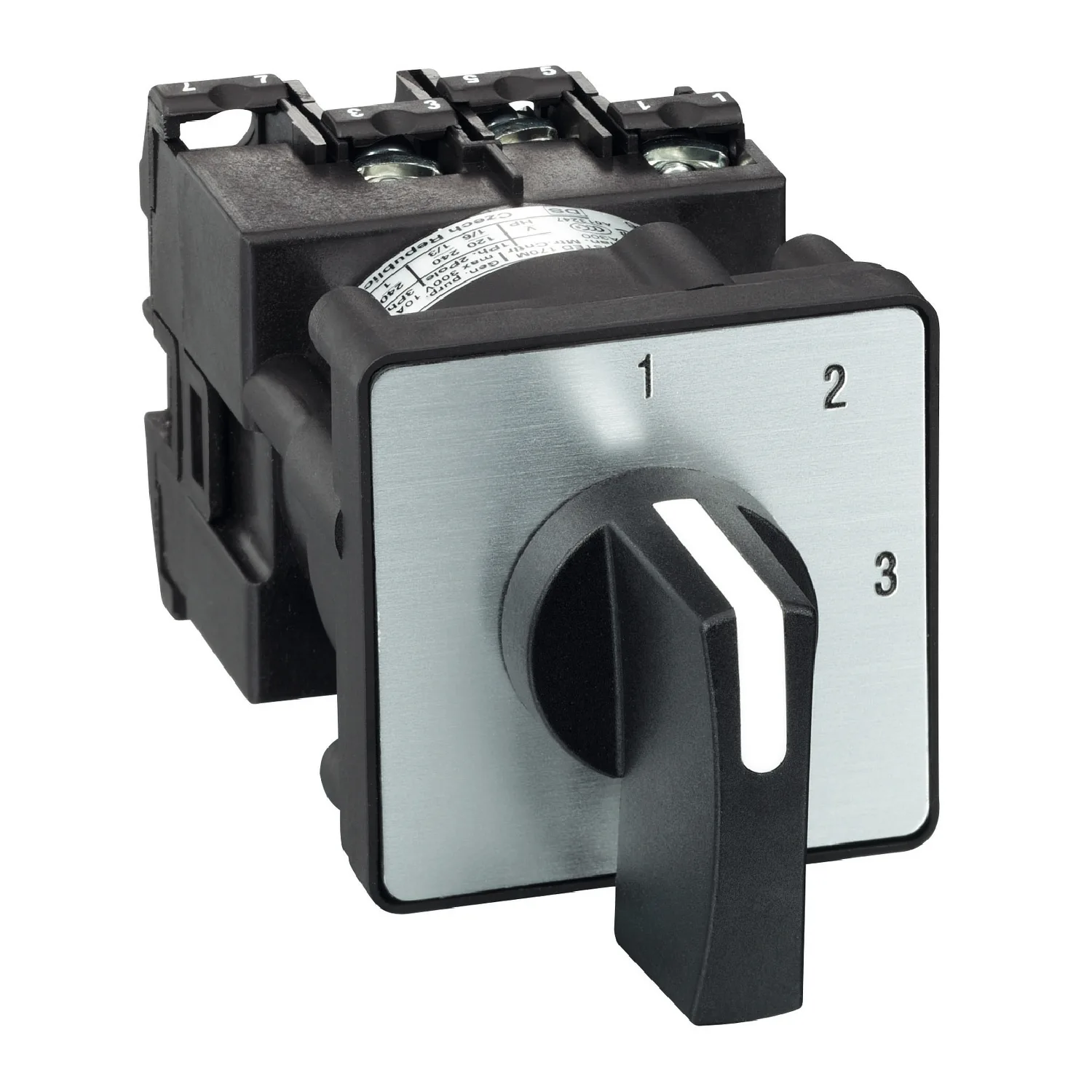

K1C003NLH - Şalter: paket şalter; Sabit poz.: 3; 12A; 1-2-3; pano içi montaj için
Schneider K1C003NLH, Şalter: paket şalter; Sabit poz.: 3; 12A; 1-2-3; pano içi montaj için. Kategori: Harmony K. Stokta.
- Referans Kodu:K1C003NLH
- Üretici / Marka:Schneider
- Stok Durumu:Stokta (1 Adet) ✅
- Fiyat:41,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony K
- Ürün Ya Da Bileşen Tipi
- Eksiksiz kam anahtarı
- Bileşen Adı
- K1
- [Ith] Klasik Açık Hava Termik Akımı
- 12 A
Ürün Açıklaması
Schneider Harmony K serisi K1C003NLH referanslı paket şalter, endüstriyel otomasyon ve kontrol sistemlerinde kullanılmaktadır. 12 A klasik açık hava termik akım değerine sahip bu kam kademeli anahtar 3 sabit pozisyon sunar. ÜÇ-EL Elektrik üzerinden bu pako şalter için fiyat teklifi talebinde bulunabilirsiniz.
Teknik Özellikler
Ana16
| Ürün Serisi | Harmony K |
|---|---|
| Ürün Ya Da Bileşen Tipi | Eksiksiz kam anahtarı |
| Bileşen Adı | K1 |
| [Ith] Klasik Açık Hava Termik Akımı | 12 A |
| Montaj Konumu | Ön |
| Sabitleme Modu | Çoklu sabitleme |
| Kam Anahtarı Başlık Tipi | Ön plakalı 45 x 45 mm |
| Operatörün Tipi | Siyah kol, uzunluk = 35 mm |
| Döner Kol Kilitleme | Olmadan |
| Açıklama Sunumu | Ile metalik yazi, 1 - 2 - 3 siyah isaret |
| Kam Anahtarı Fonksiyonu | Kademeli anahtar |
| Geri Dönüş | Olmadan |
| Kapalı Konum | Kapalı konumu olmadan |
| Kutup Tanımı | 1P |
| Anahtarlama Konumları | Sağ: 0° - 45° - 90° |
| IP Koruma Derecesi | IP40 conforming to IEC 60529 |
Tamamlayıcı19
| Adımların Sayısı | 3 |
|---|---|
| Anahtarlama Açısı | 45 ° |
| [Ui] Nominal Yalıtım Voltajı | 690 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 |
| [Ithe] Klasik Muhafazalı Termik Akım | 10 A |
| W Cinsinden Nominal Çalışma Gücü | 10500 W AC-21, 500...660 V 3 faz 'e uygunIEC 947-3; 1100 W AC-3, 230 V 3 faz 'e uygunIEC 947-3; 1500 W AC-23A, 230 V 3 faz 'e uygunIEC 947-3; 1500 W AC-3, 400 V 1 faz 'e uygunIEC 947-3; 1500 W AC-3, 400 V 3 faz 'e uygunIEC 947-3; 1500 W AC-3, 500 V 3 faz 'e uygunIEC 947-3; 1500 W AC-3, 690 V 3 faz 'e uygunIEC 947-3; 2200 W AC-23A, 400 V 3 faz 'e uygunIEC 947-3; 2200 W AC-23A, 500 V 3 faz 'e uygunI |
| [Ie] Nominal Çalışma Akımı AC | 1,8 A -de 690 V AC-3 3 faz 'e uygunIEC 947-3; 2,8 A -de 500 V AC-3 3 faz 'e uygunIEC 947-3; 2,8 A -de 690 V AC-23A 3 faz 'e uygunIEC 947-3; 3,3 A -de 400 V AC-3 3 faz 'e uygunIEC 947-3; 3,8 A -de 500 V AC-23A 3 faz 'e uygunIEC 947-3; 4,6 A -de 230 V AC-3 3 faz 'e uygunIEC 947-3; 4,8 A -de 400 V AC-23A 3 faz 'e uygunIEC 947-3; 5,6 A -de 230 V AC-23A 3 faz 'e uygunIEC 947-3; 1 A -de 500 V AC-15 'e u |
| Elektrik Dayanıklılığı | 1000000 cycles AC-15; 1000000 cycles AC-21; 500000 cycles AC-23; 500000 cycles AC-3 |
| Maksimum Çalışma Hızı | 2,5 cyc/mn AC-21; 2,5 cyc/mn AC-23; 2,5 cyc/mn AC-3; 8,333 cyc/mn AC-15 |
| Nominal Kısa Devre Kesme Akımı (Isc) | 10000 A |
| Kisa Devre Korumasi | 16 A kartuş sigorta, tip gG |
| [Uimp] Nominal Darbe Dayanım Voltajı | 4 kV yalıtım fonksiyonunda; 6 kV 'e uygunIEC 947-1 |
| Kontak İşlemi | Yavaş kesen |
| Pozitif Açıklık | Ile |
| Elektrikli Bağlantı | Tutucu vida kelepçesi terminalleri esnek, kelepçeleme kapasitesi: 2 x 1,5 mm²; Tutucu vida kelepçesi terminalleri katı, kelepçeleme kapasitesi: 1 x 2,5 mm² |
| Mekanik Dayanıklılık | 1000000 cycles |
| CAD Genel Genişliği | 45 mm |
| CAD Genel Yüksekliği | 45 mm |
| CAD Genel Derinliği | 87 mm |
| Ürün Ağırlığı | 0,135 kg |
Ortam8
| Standartlar | IEC 60947-3 için güç devresi; IEC 60947-5-1 için kontrol devresi; CENELEC EN 50013 |
|---|---|
| Ürün Sertifikaları | CSA 240 V 3 hp 3 faz 2 -kutup(lar); UL 240 V 0,33 hp 1 faz 2 -kutup(lar); CSA 240 V 1 hp 1 faz; UL 240 V 1 hp 3 faz |
| Koruyucu Bakım | TC |
| Nominal Çalışma Ortam Sıcaklığı | -25…55 °C |
| Depolama Ortam Koşulları | -40…70 °C |
| Darbe Dayanımı | 30 gn 'e uygunIEC 68-2-27 |
| Titreşim Direnci | 5 gn[Alan](f =[Alan]10…150 Hz) 'e uygunIEC 68-2-6 |
| Aşırı Gerilim Kategorisi | Class II conforming to IEC 536; Class II conforming to NF C 20-030 |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 6,500 cm |
| Package 1 Width | 6,500 cm |
| Package 1 Length | 11,000 cm |
| Paket Ağırlığı (Lbs) | 148,000 g |
| Unit Type Of Package 2 | S01 |
| Number Of Units İn Package 2 | 10 |
| Package 2 Height | 15 cm |
| Package 2 Width | 15 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 1,611 kg |
| Unit Type Of Package 3 | P06 |
| Number Of Units İn Package 3 | 320 |
| Package 3 Height | 75,000 cm |
| Package 3 Width | 80,000 cm |
| Package 3 Length | 60,000 cm |
| Package 3 Weight | 59,552 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
