Schneider

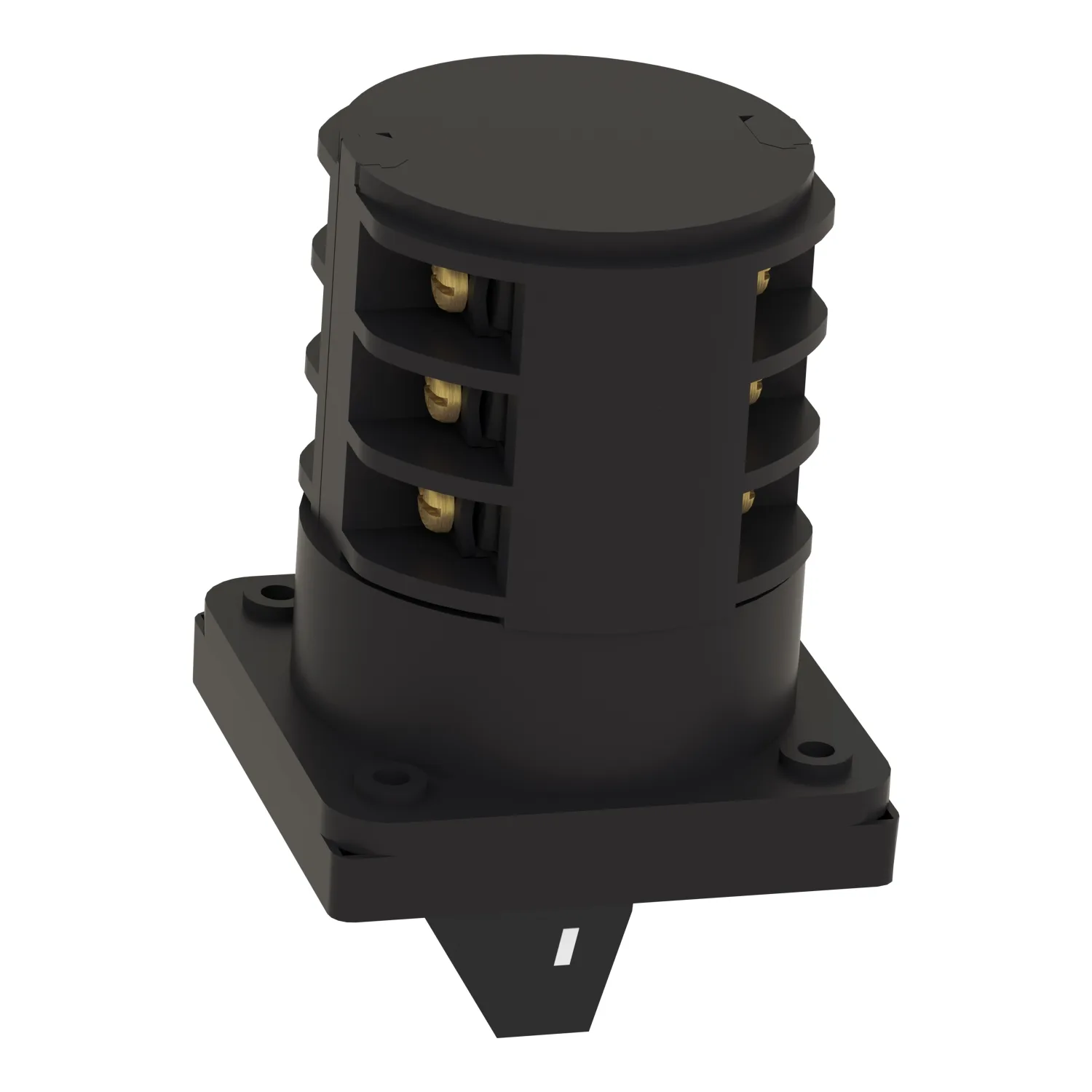

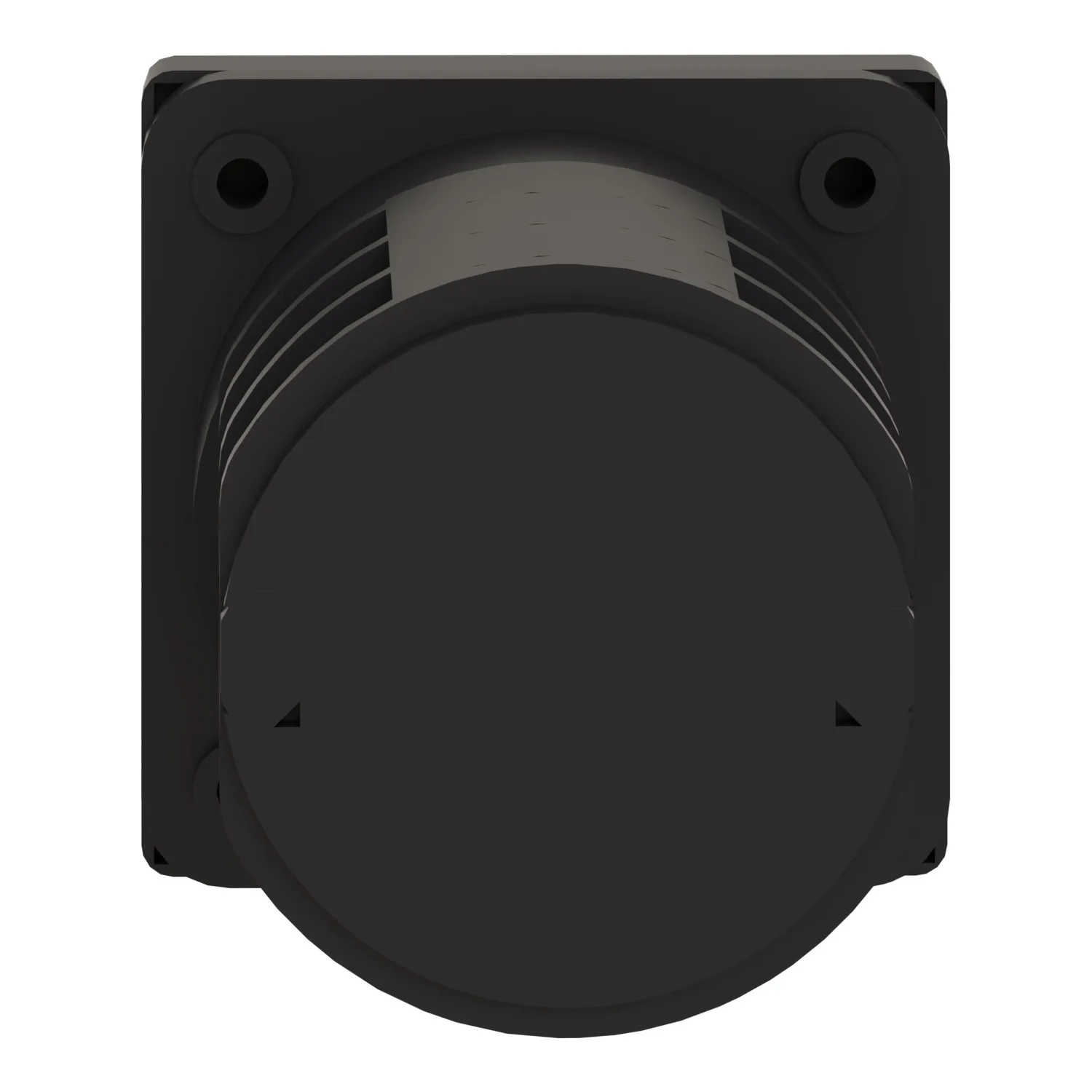

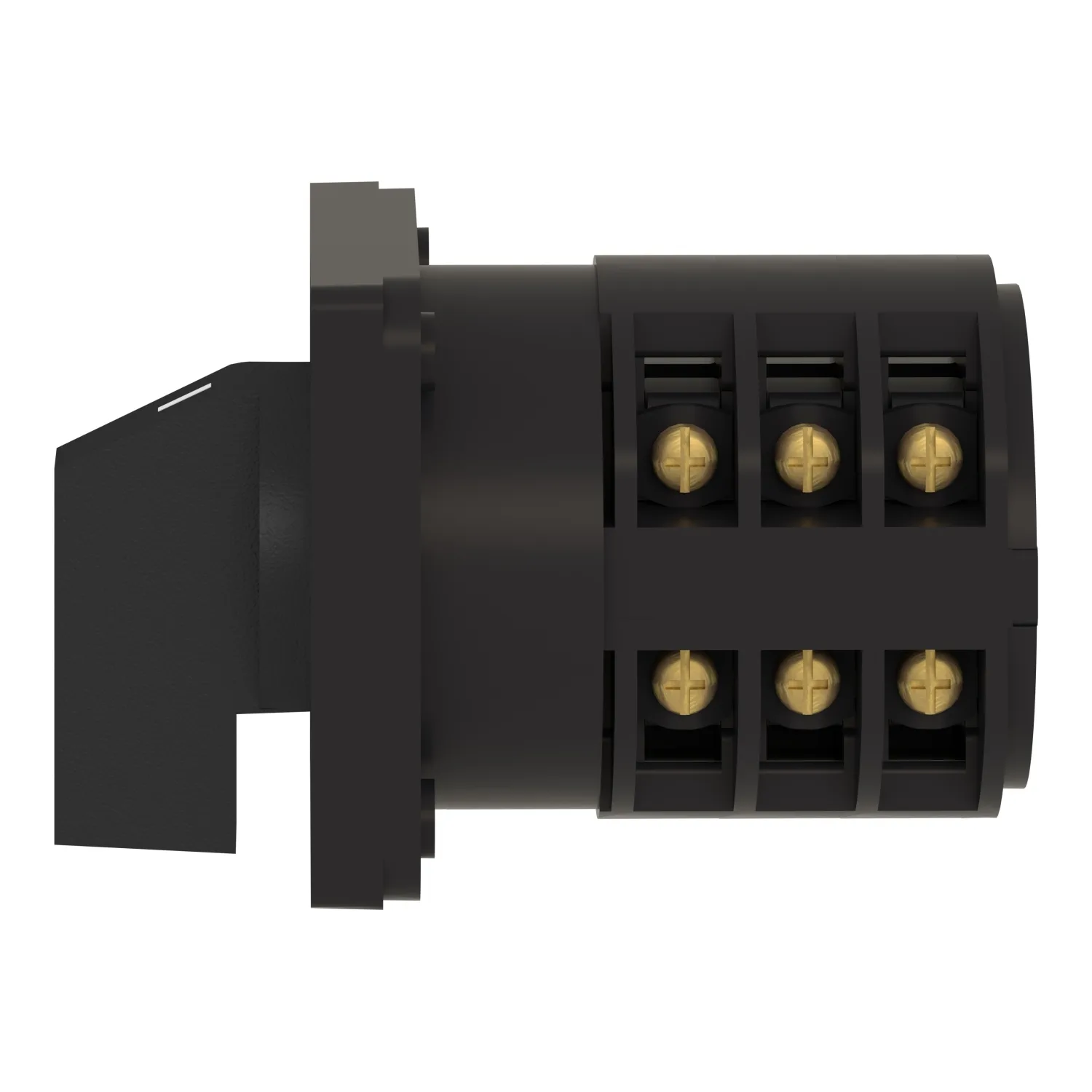

K63F003UP - Şalter: kam şalter; Sabit poz: 3; 63A; 1-0-2; pano içi montaj
Schneider K63F003UP, Şalter: kam şalter; Sabit poz: 3; 63A; 1-0-2; pano içi montaj. Kategori: Harmony K. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:K63F003UP
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:369,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony K
- Ürün Ya Da Bileşen Tipi
- Eksiksiz kam anahtarı
- Bileşen Adı
- K63
- [Ith] Klasik Açık Hava Termik Akımı
- 63 A
Ürün Açıklaması
- Anahtarın konumunu belirtmek için "1 - 0 - 2" işaretine sahiptir
- Bu metal başlıklı komple kam anahtarı/selektör anahtarı, kompakt boyutu, 16mm ve 22mm çap üniteleriyle kolay entegrasyonu sayesinde çoğu endüstriyel ve proses kontrol uygulamasını karşılamak üzere tasarlanmıştır ve çeşitli seçim fonksiyonlarına sahiptir
- Anahtarlama pozisyonları arasında 60 derece vardır.
Başlıca Özellikler
- Esneklik ve uyarlanabilirliği bir araya getiren modüler tasarım
- Basit makinelerin doğrudan kontrolü için ideal
- Kurulum kolaylığı ve hızı
- CE ve CSA sertifikalı ve UL listeli
Teknik Özellikler
Ana16
| Ürün Serisi | Harmony K |
|---|---|
| Ürün Ya Da Bileşen Tipi | Eksiksiz kam anahtarı |
| Bileşen Adı | K63 |
| [Ith] Klasik Açık Hava Termik Akımı | 63 A |
| Montaj Konumu | Ön |
| Sabitleme Modu | 4 delik |
| Kam Anahtarı Başlık Tipi | Ön plakalı 64 x 64 mm |
| Operatörün Tipi | Siyah kol |
| Döner Kol Kilitleme | Olmadan |
| Açıklama Sunumu | Ile metalik yazi, 1 - 0 - 2 siyah isaret |
| Kam Anahtarı Fonksiyonu | Enversör anahtarı |
| Geri Dönüş | Olmadan |
| Kapalı Konum | Kapalı konumu ile |
| Kutup Tanımı | 3P |
| Anahtarlama Konumları | Sağ: 0° - 60°; Sol: 0° - 300° |
| IP Koruma Derecesi | IP40 conforming to IEC 60529 |
Tamamlayıcı15
| Anahtarlama Açısı | 60 ° |
|---|---|
| [Ui] Nominal Yalıtım Voltajı | 690 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 |
| Nominal Kısa Devre Kesme Akımı (Isc) | 10000 A |
| Kisa Devre Korumasi | 80 A kartuş sigorta, tip gG |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV 'e uygunEN 947-1; 6 kV 'e uygunIEC 947-1 |
| Kontak İşlemi | Yavaş kesen |
| Pozitif Açıklık | Ile |
| Elektrikli Bağlantı | Tutucu vida kelepçesi terminalleri esnek, kelepçeleme kapasitesi: 2 x 10 mm²; Tutucu vida kelepçesi terminalleri katı, kelepçeleme kapasitesi: 2 x 16 mm² |
| Sıkma Torku | 2,5 N.m |
| MA Cinsinden Anahtarlama Kapasitesi | 20000 mA DC -de 140 V 3 kontaklar için endüktif yük (T = 50 ms); 20000 mA DC -de 48 V 1 kontaklar için endüktif yük (T = 50 ms); 20000 mA DC -de 95 V 2 kontaklar için endüktif yük (T = 50 ms); 30000 mA DC -de 120 V 2 kontaklar için dirençli yük (T = 1 ms); 30000 mA DC -de 180 V 3 kontaklar için dirençli yük (T = 1 ms); 30000 mA DC -de 60 V 1 kontaklar için dirençli yük (T = 1 ms); 55000 mA DC -de |
| Mekanik Dayanıklılık | 300000 cycles |
| CAD Genel Genişliği | 64 mm |
| CAD Genel Yüksekliği | 64 mm |
| CAD Genel Derinliği | 132 mm |
| Ürün Ağırlığı | 0,59 kg |
Ortam6
| Standartlar | IEC 60947-3 |
|---|---|
| Ürün Sertifikaları | CULus 120 V 3 hp 1 faz; CULus 480 V 25 hp 3 faz; CULus 240 V 7,5 hp 1 faz; CULus 240 V 10 hp 3 faz |
| Koruyucu Bakım | TC |
| Nominal Çalışma Ortam Sıcaklığı | -25…55 °C |
| Depolama Ortam Koşulları | -40…70 °C |
| Aşırı Gerilim Kategorisi | Class II conforming to IEC 60536; Class II conforming to NF C 20-030 |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 13,700 cm |
| Package 1 Width | 7,200 cm |
| Package 1 Length | 7,200 cm |
| Paket Ağırlığı (Lbs) | 490,000 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 25 |
| Package 2 Height | 30 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 12,945 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
