Schneider

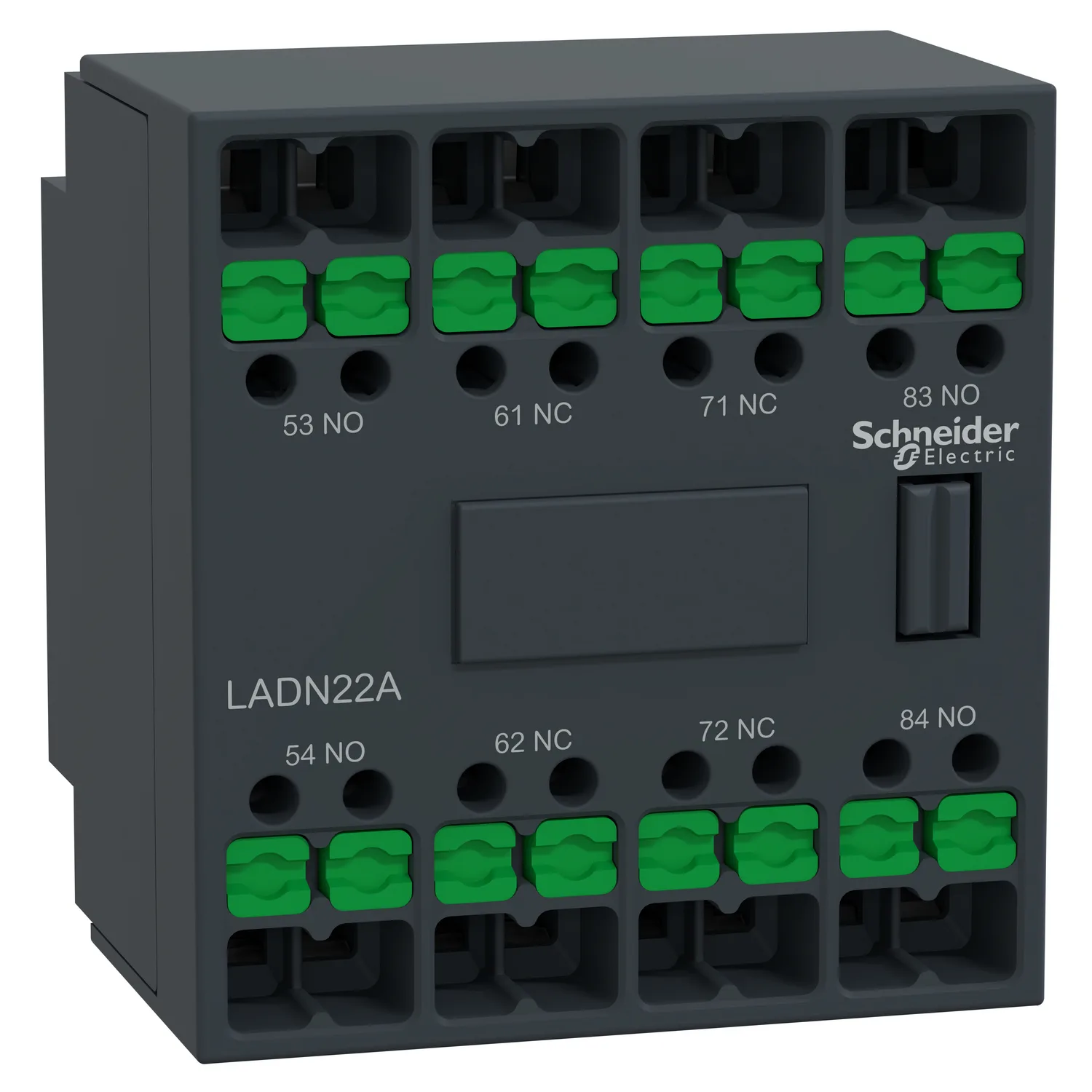

LADN22A - TeSys Deca Yardımcı Kontak 2NA2NK Snap-in
Schneider LADN22A, TeSys Deca Yardımcı Kontak 2NA2NK Snap-in. Kategori: TeSys Deca Kontaktörler. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:LADN22A
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:28,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- TeSys; TeSys Deca
- Ürün Adı
- TeSys Deca
- Ürün Ya Da Bileşen Tipi
- Yardımcı kontak bloğu
- Ürün Grubu
- LADN
Ürün Açıklaması
- TeSys Deca anlık yardımcı kontak bloğu, LC1D ve LC1F kontaktörleri ile CAD kontrol rölesi için
- Alet gerektirmeyen esnek kablo bağlantısı ve ömür boyu dayanıklı bağlantı için geçmeli terminallerle donatılmıştır.
- 10 A/690 V AC'ye kadar nominal değerde 2 NO + 2 NC kontak (NC aynalı sertifikalı) sunar.
- Öne doğru klipsli montaj, yüksek güvenilirlik ve dayanıklılık sağlar.
- Çoklu standartlara uygun, çevre dostu (RoHS/REACH).
Başlıca Özellikler
- Alet gerektirmeyen esnek kablo tesisatı ve ömür boyu sağlam bağlantı için geçmeli terminaller
- Yetkili kurum tarafından IEC 60335-1 (Madde 30.2) sertifikası ile yangın direnci iyileştirilmiştir.
- Yetkili kurum tarafından IEC/EN sertifikalı yanmaz soğutucu akışkanlar
- Teknik belgeler için dijital müşteri deneyimi
Teknik Özellikler
Ana14
| Seri | TeSys; TeSys Deca |
|---|---|
| Ürün Adı | TeSys Deca |
| Ürün Ya Da Bileşen Tipi | Yardımcı kontak bloğu |
| Ürün Grubu | LADN |
| Seri Uyumluluğu | TeSys D CAD; TeSys D LC1D; TeSys F LC1F; TeSys F CR1F; TeSys Deca CAD; TeSys Deca LC1D |
| Montaj Konumu | Ön |
| Kutup Kontak Düzenleme | 2 NA + 2 NK |
| Contacts Operation | Anlık |
| [Ue] Nominal Çalışma Voltajı | 690 V AC 25...400 Hz |
| [Ie] Nominal Çalışma Akımı | 6 A at 120 V AC-15; 1,04 A at 690 V AC-15; 0,55 A at 125 V DC-13; 0,1 A at 600 V DC-13 |
| [Ui] Nominal Yalıtım Voltajı | 690 V 'e uygunIEC 60947-5-1 |
| [Ith] Klasik Açık Hava Termik Akımı | 10 A (at 60 °C) |
| Standartlar | EN/IEC 60947-5-1; UL 60947-5-1; CSA C22.2 No 60947-5-1; GB/T 14048,5; EN 50012; IEC 60335-1:Clause 30.2; IEC 60335-2-40:Annex JJ |
| Ürün Sertifikaları | CB Şeması; CCC; cULus; CE; UKCA; EU-RO-MR by DNV |
Tamamlayıcı14
| Irms Nominal Kapama Kapasitesi | 140 A AC conforming to IEC 60947-5-1; 250 A DC conforming to IEC 60947-5-1 |
|---|---|
| İzin Verilebilir Kısa Süreli Akım | 100 A 60 °C 1 sn; 120 A 60 °C 500 ms; 140 A 60 °C 100 ms |
| Koruma Tipi | GG sigorta 10 A |
| Mekanik Dayanıklılık | 30 Mcycles |
| Minimum Anahtarlama Akımı | 5 mA |
| Minimum Anahtarlama Gerilimi | 17 V |
| Çakışmama Süresi | 1,5 ms enerji kesmede NK ve NA kontağı arasında çakışma olmaması; 1,5 ms enerjilemede NK ve NA kontağı arasında çakışma olmaması |
| Yalıtım Direnci | > 10 MOhm |
| Bağlantılar - Terminaller | Snap-in terminal 1 kablo(lar) 1…4 mm²esnek ile; Snap-in terminal 1 kablo(lar) 1…4 mm²esnek kablo uçsuz; Snap-in terminal 2 kablo(lar) 1…2,5 mm²esnek ile; Snap-in terminal 2 kablo(lar) 1…4 mm²esnek kablo uçsuz; Snap-in terminal 1 kablo(lar) 1…4 mm²sert kablo uçsuz; Snap-in terminal 2 kablo(lar) 1…4 mm²sert kablo uçsuz |
| Yükseklik | 48 mm |
| Genişlik | 44 mm |
| Derinlik | 42 mm |
| Ürün Ağırlığı | 63 g |
| Renk | Koyu gri |
Ortam6
| Çevresel Özellik | Normal ortam |
|---|---|
| IP Koruma Derecesi | IP20 conforming to IEC 60529 |
| Koruyucu Bakım | TH 'e uygunIEC 60068 |
| Depolama Ortam Koşulları | -60…80 °C |
| Nominal Çalışma Ortam Sıcaklığı | -5…60 °C |
| Çalışma Yüksekliği | 3000 m |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 5,000 cm |
| Package 1 Width | 5,200 cm |
| Package 1 Length | 4,300 cm |
| Paket Ağırlığı (Lbs) | 67,000 g |
| Unit Type Of Package 2 | S02 |
| Number Of Units İn Package 2 | 105 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 7,348 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
