Schneider

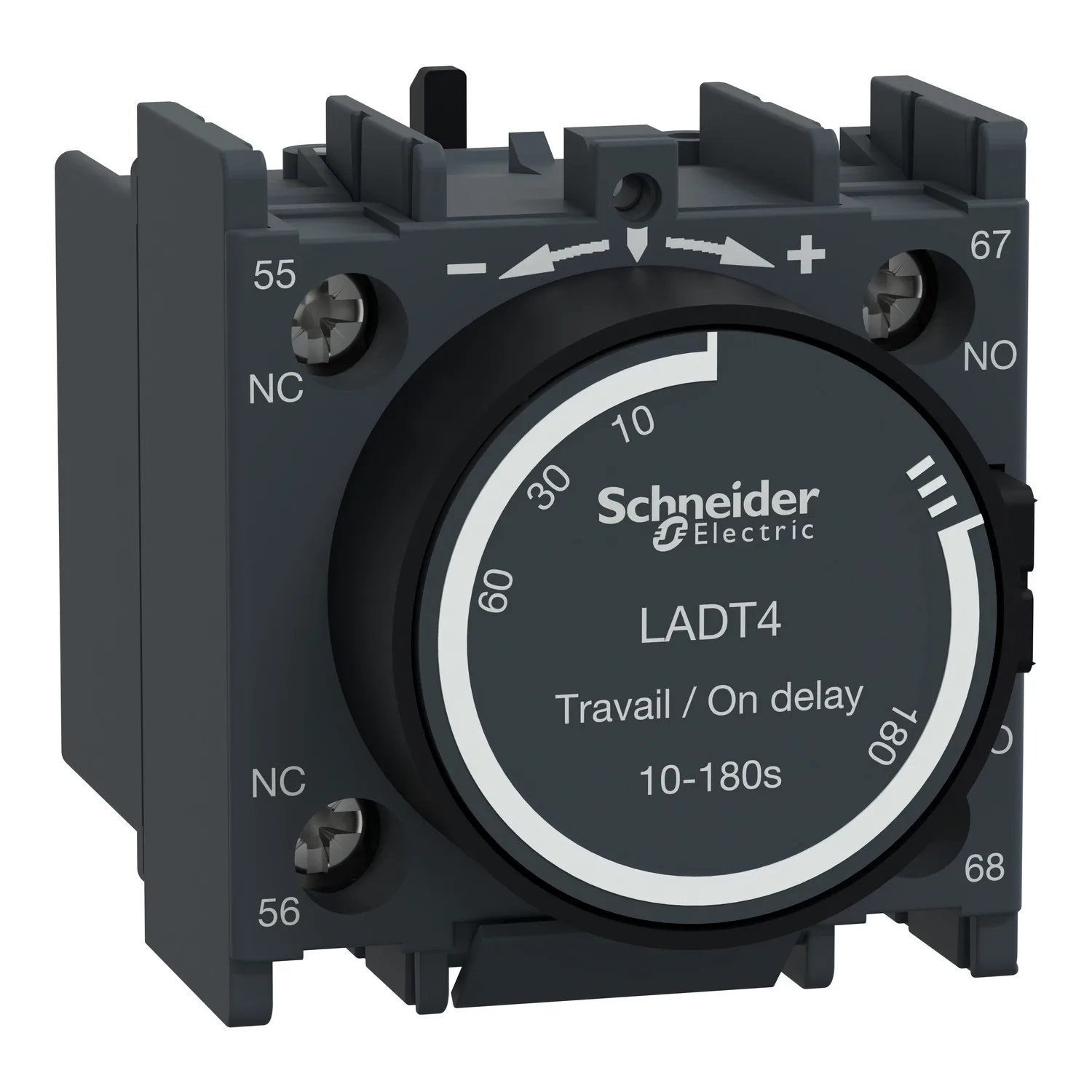

LADT4 - Zaman gecikmeli kontaklar; vidalı klemensler; önden montajlı; Kontaklar: NC + NO
Schneider LADT4, Zaman gecikmeli kontaklar; vidalı klemensler; önden montajlı; Kontaklar: NC + NO. Kategori: TeSys Deca Kontaktörler. Stokta.
- Referans Kodu:LADT4
- Üretici / Marka:Schneider
- Stok Durumu:Stokta (11 Adet) ✅
- Fiyat:60,90 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- TeSys; TeSys Deca
- Ürün Adı
- TeSys Deca
- Ürün Ya Da Bileşen Tipi
- Zaman gecikme yardımcı kontak bloğu
- Montaj Konumu
- Ön
Ürün Açıklaması
- TeSys D zaman gecikmeli yardımcı kontak bloğu, LC1D, LC1F kontaktörler ve CAD kontrol röleleri içindir
- 10A 690V AC'ye kadar derecelendirilmiş 1NO+1NC kontak sağlar, Açılış-gecikmesi ayar aralığı 10-180s, vidalı kelepçe terminalleri ile bağlantı sağlar
- Klipsli ön montaj, yüksek güvenilirlik ve dayanıklılık sağlar
- Multi standart sertifikalı (IEC, UL, CSA, CCC, EAC), Green Premium uyumlu (RoHS/REACh).
Başlıca Özellikler
- Tüm makinelerin yeni modern görünümü ve hissi
- Electro evsel ve HVAC uygulamalarının gereksinimlerini karşılamak üzere tasarlanmıştır
- Çok standartlı vidalarla kurulumu ve çalıştırması daha kolay
- IEC60335-1 uyumluluğu, geliştirilmiş yangın direnci ve toz geçirmez yardımcılar ile
- Teknik belgeler için dijital müşteri deneyimi
Teknik Özellikler
Ana15
| Seri | TeSys; TeSys Deca |
|---|---|
| Ürün Adı | TeSys Deca |
| Ürün Ya Da Bileşen Tipi | Zaman gecikme yardımcı kontak bloğu |
| Seri Uyumluluğu | TeSys Deca CAD; TeSys Deca LC1D; TeSys F LC1F; TeSys F CR1F |
| Montaj Konumu | Ön |
| Kutup Kontak Düzenleme | 1 NA + 1 NK |
| Contacts Operation | Time delay |
| Zamanlayıcı Tipi | Açma gecikmesi |
| Zaman Gecikme Aralığı | 10...180 s |
| [Ue] Nominal Çalışma Voltajı | 690 V AC 25...400 Hz |
| [Ie] Nominal Çalışma Akımı | 6 A at 120 V AC-15; 1,04 A at 690 V AC-15; 0,55 A at 125 V DC-13; 0,1 A at 600 V DC-13 |
| [Ui] Nominal Yalıtım Voltajı | 690 V 'e uygunIEC 60947-5-1; 600 V 'e uygunUL 60947-5-1; 600 V 'e uygunCSA C22.2 No 60947-5-1 |
| [Ith] Klasik Açık Hava Termik Akımı | 10 A (at 60 °C) |
| Standartlar | EN/IEC 60947-5-1; UL 60947-5-1; CSA C22.2 No 60947-5-1; GB/T 14048,5; EN 50012; IEC 60335-1:Clause 30.2; IEC 60335-2-40:Annex JJ; UL 60335-2-40:Annex JJ |
| Ürün Sertifikaları | IECEE CB Şeması; UL; CSA; CCC; EAC; UKCA |
Tamamlayıcı14
| Irms Nominal Kapama Kapasitesi | 140 A at <= 690 V AC conforming to IEC 60947-5-1; 250 A at <= 690 V DC conforming to IEC 60947-5-1 |
|---|---|
| İzin Verilebilir Kısa Süreli Akım | 100 A 60 °C 1 sn; 120 A 60 °C 500 ms; 140 A 60 °C 100 ms |
| Koruma Tipi | GG sigorta 10 A |
| Mekanik Dayanıklılık | 5 Mcycles |
| Minimum Anahtarlama Akımı | 5 mA |
| Minimum Anahtarlama Gerilimi | 17 V |
| Çakışmama Süresi | 1,5 ms enerji kesmede NK ve NA kontağı arasında çakışma olmaması; 1,5 ms enerjilemede NK ve NA kontağı arasında çakışma olmaması |
| Yalıtım Direnci | > 10 MOhm |
| Bağlantılar - Terminaller | Vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²esnek ile; Vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²esnek kablo uçsuz; Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile; Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek kablo uçsuz; Vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²sert; Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²sert; Vida kelepçesi terminalleri |
| Sıkma Torku | 1,7 N.m - tornavidayla düz Ø 6 mm; 1,7 N.m - tornavidayla Philips No 2; 1,7 N.m - tornavidayla pozidriv No 2 |
| Yükseklik | 48 mm |
| Genişlik | 44 mm |
| Derinlik | 61 mm |
| Renk | Koyu gri |
Ortam6
| Çevresel Özellik | Normal ortam |
|---|---|
| IP Koruma Derecesi | IP20 conforming to IEC 60529 |
| Koruyucu Bakım | TH 'e uygunIEC 60068 |
| Depolama Ortam Koşulları | -60…80 °C |
| Nominal Çalışma Ortam Sıcaklığı | -40…70 °C |
| Çalışma Yüksekliği | 3000 m |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 5,2 cm |
| Package 1 Width | 6,5 cm |
| Package 1 Length | 5,0 cm |
| Paket Ağırlığı (Lbs) | 74,0 g |
| Unit Type Of Package 2 | BB1 |
| Number Of Units İn Package 2 | 10 |
| Package 2 Height | 5,2 cm |
| Package 2 Width | 14,0 cm |
| Package 2 Length | 24,0 cm |
| Package 2 Weight | 750,0 g |
| Unit Type Of Package 3 | S03 |
| Number Of Units İn Package 3 | 140 |
| Package 3 Height | 30,0 cm |
| Package 3 Width | 30,0 cm |
| Package 3 Length | 40,0 cm |
| Package 3 Weight | 10,988 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
Dokümanlar ve İndirmeler
Dokümanlar üreticinin sitesinde yayınlanır ve yeni sekmede açılır.
