Schneider
LC1D115004M7
Satışta değil

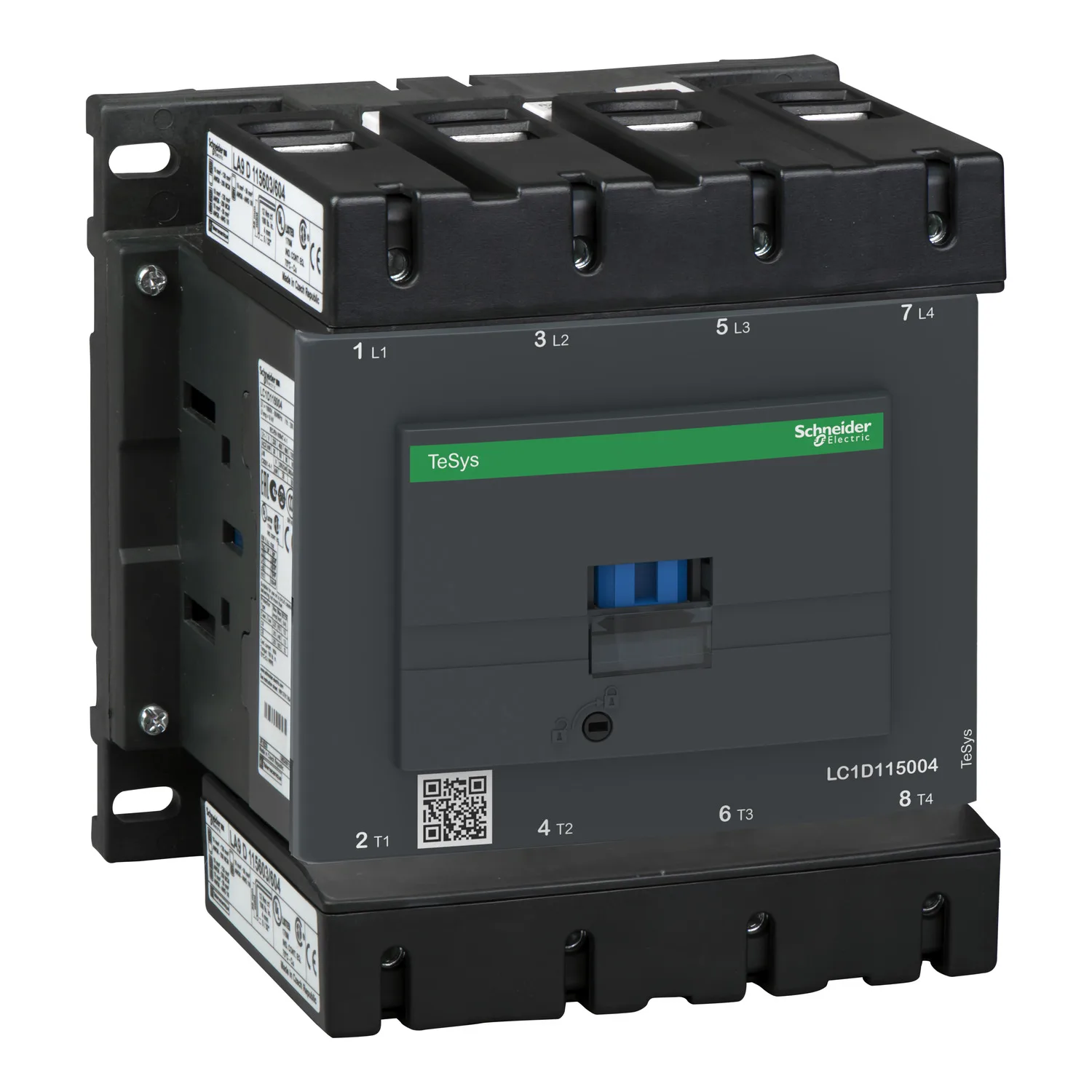

Schneider LC1D115004M7. Kategori: TeSys Deca Kontaktörler. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:LC1D115004M7
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Seri
- TeSys
- Ürün Serisi
- TeSys Deca Advanced
- Ürün Ya Da Bileşen Tipi
- Kontaktör
- Ürün Grubu
- LC1D
Ürün Açıklaması
- 2400 devir/saat'e kadar çalışma hızlarında ve 60°C'ye kadar olan ortamlarda yüksek güvenilirlik ve dayanıklılık sağlar
- Kompakt (150 mm genişlik), 2 DIN rayına montaj veya vida ile sabitleme
- Yerleşik yardımcı kontaklar olmadan, yandan ve önden montajlı yardımcı kontak blokları mevcuttur (ayrı olarak sipariş edilmelidir)
- Multi standart sertifikalı (IEC, UL, CSA, CCC, EAC, Marine), Green Premium uyumlu (RoHS/REACh). • Enerji tasarrufu için düşük tüketimli tasarlanan bobin
- Yüksek dayanıklılık: Mekanik dayanıklılık için 8 Mcycles
- Yüksek güvenilirlik: 60°C'ye kadar ortam toleransı
- Yeşil Premium ürün
- Sertifikalı çoklu standartlar, geniş uygulamayı mümkün kılar
Teknik Özellikler
Ana10
| Seri | TeSys |
|---|---|
| Ürün Serisi | TeSys Deca Advanced |
| Ürün Ya Da Bileşen Tipi | Kontaktör |
| Ürün Grubu | LC1D |
| Kontaktör Uygulaması | Direnç yükü |
| Kullanım Kategorisi | AC-3; AC-3e; AC-1; AC-4 |
| Kutup Tanımı | 4P |
| [Ue] Nominal Çalışma Voltajı | Güç devresi: <= 1000 V AC 25...400 Hz; Güç devresi: <= 460 V DC |
| [Ie] Nominal Çalışma Akımı | 200 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi |
| [Uc] Kontrol Devresi Gerilimi | 220 V AC 50/60 Hz |
Tamamlayıcı28
| Uyumluluk Kodu | LC1D |
|---|---|
| Kutup Kontak Düzenleme | 4 NA |
| Koruyucu Kapak | Ile |
| [Ith] Klasik Açık Hava Termik Akımı | 200 A (at 60 °C) for güç devresi |
| Irms Nominal Kapama Kapasitesi | 1260 A at 440 V for güç devresi conforming to IEC 60947 |
| Nominal Kesme Kapasitesi | 1100 A at 440 V for güç devresi conforming to IEC 60947 |
| [Icw] Nominal Kısa Süreli Dayanma Akımı | 250 A 40 °C - 10 min for güç devresi; 550 A 40 °C - 1 min for güç devresi; 950 A 40 °C - 10 s for güç devresi; 1100 A 40 °C - 1 sn for güç devresi |
| İlgili Sigorta Değeri | 250 A gG at <= 690 V coordination tip 1 for güç devresi; 200 A gG at <= 690 V coordination tip 2 for güç devresi |
| Ortalama Empedans | 0,6 mOhm - Ith 200 A 50 Hz for güç devresi |
| Kutup Başına Güç Dağılımı | 24 W AC-1 |
| [Ui] Nominal Yalıtım Voltajı | Güç devresi: 600 V CSA sertifikali; Güç devresi: 600 V UL sertifikali; Güç devresi: 1000 V 'e uygunIEC 60947-4-1 |
| Aşırı Gerilim Kategorisi | III |
| Kirletme Derecesi | 3 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 8 kV 'e uygunIEC 60947 |
| Güvenlik Güvenilirlik Düzeyi | B10d = 684932 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1; B10d = 10000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| Mekanik Dayanıklılık | 8 Mcycles |
| Elektrik Dayanıklılığı | 0,8 Mcycles 200 A AC-1 Ue'de <= 440 V |
| Kontrol Devresi Tipi | AC -de 50/60 Hz |
| Bobin Teknolojisi | Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör |
| Kontrol Devresi Gerilim Limitleri | 0,3...0,5 Uc (-40…70 °C):düşme AC 50/60 Hz; 0,8...1,15 Uc (-40…55 °C):çalışma AC 50/60 Hz; 1...1.15 Uc (55…70 °C):çalışma AC 50/60 Hz |
| VA Cinsinden Kalkış Gücü | 280…350 VA 60 Hz cos phi 0,8 (at 20 °C); 280…350 VA 50 Hz cos phi 0,8 (at 20 °C) |
| VA Cinsinden Tutma Güç Tüketimi | 2…18 VA 60 Hz cos phi 0,3 (at 20 °C); 2…18 VA 50 Hz cos phi 0,3 (at 20 °C) |
| Isı Dağılımı | 3…8 W at 50/60 Hz |
| Çalışma Süresi | 6...20 msn açma; 20...50 msn kapama |
| Maksimum Çalışma Hızı | 2400 cyc/h at 60 °C |
| Bağlantılar - Terminaller | Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu; Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek Kablo uçlu; Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek kablo uçsuz; Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek kablo uçsuz; Kontrol devresi: vida |
| Sıkma Torku | Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm; Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2; Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm; Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 |
| Montaj Desteği | Ray; Plaka |
Ortam14
| Standartlar | CSA C22.2 No 14; EN 60947-4-1; EN 60947-5-1; IEC 60947-4-1; IEC 60947-5-1; UL 60947-4-1 |
|---|---|
| Ürün Sertifikaları | CCC; RINA; GOST; UL; CSA; LROS (Lloyds register of shipping); BV; GL; DNV; UKCA |
| IP Koruma Derecesi | IP20 ön yüz 'e uygunIEC 60529 |
| Koruyucu Bakım | TH 'e uygunIEC 60068-2-30 |
| İklimsel Dayanım | 'e uygunIACS E10 nemli sıcağa maruz kalma; 'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalma |
| Cihazın Çevresindeki İzin Verilebilir Ortam Hava Sıcaklığı | -40…60 °C; 60…70 °C değer kaybı ile |
| Çalışma Yüksekliği | 0...3000 m |
| Yangına Dayanıklılık | 850 °C 'e uygunIEC 60695-2-1 |
| Alev Geciktirici | V1 'e uygunUL 94 |
| Mekanik Dayanıklılık | Titreşimler kontaktör açık (2 Gn, 5...300 Hz); Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz); Şoklar kontaktör kapalı (11 msn için 15 Gn); Şoklar kontaktör açık (11 msn için 6 Gn) |
| Yükseklik | 158 mm |
| Genişlik | 150 mm |
| Derinlik | 132 mm |
| Ürün Ağırlığı | 2,86 kg |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 19,500 cm |
| Package 1 Width | 21,000 cm |
| Package 1 Length | 21,000 cm |
| Paket Ağırlığı (Lbs) | 2,971 kg |
| Unit Type Of Package 2 | P06 |
| Number Of Units İn Package 2 | 18 |
| Package 2 Height | 75,000 cm |
| Package 2 Width | 60,000 cm |
| Package 2 Length | 80,000 cm |
| Package 2 Weight | 66,478 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
