Schneider

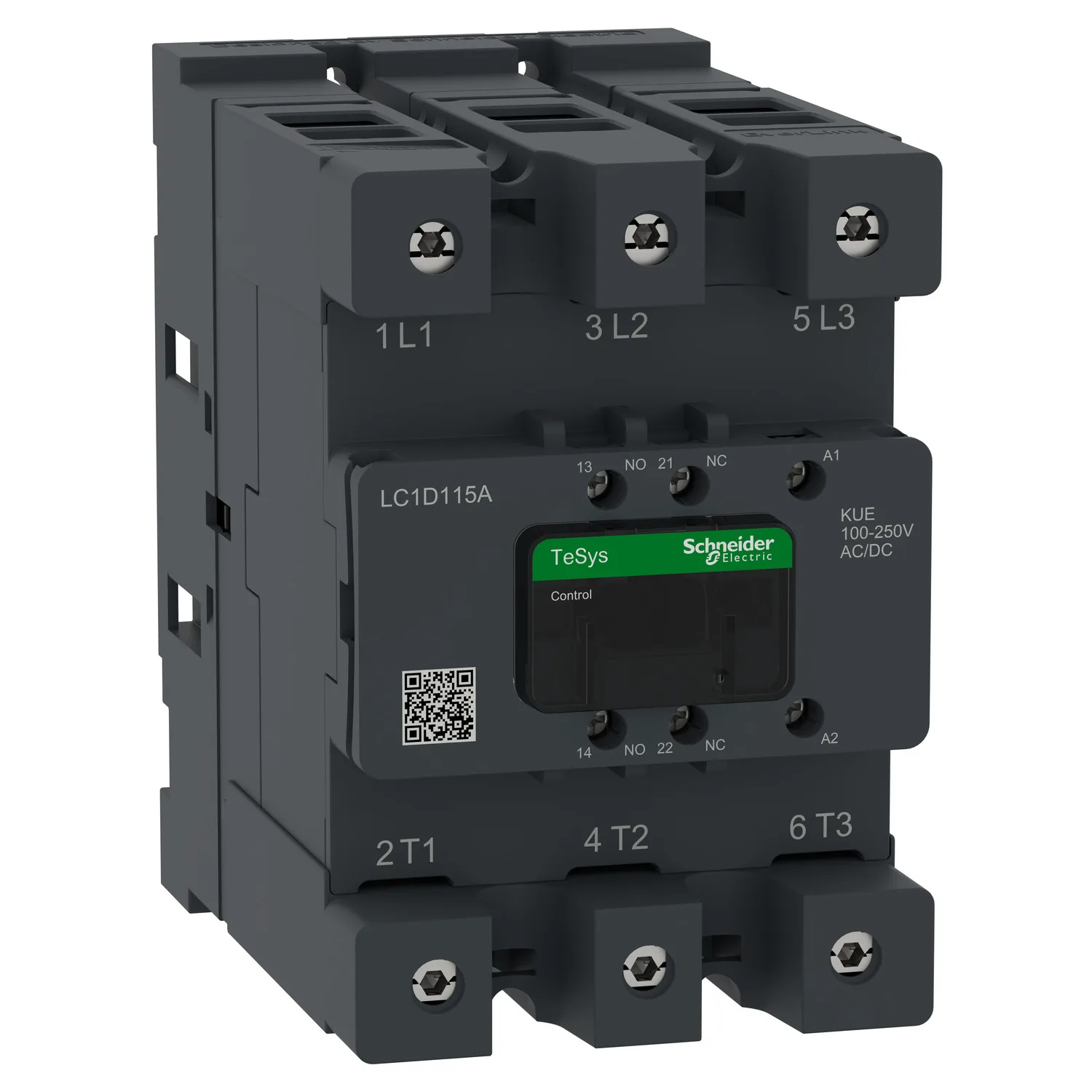

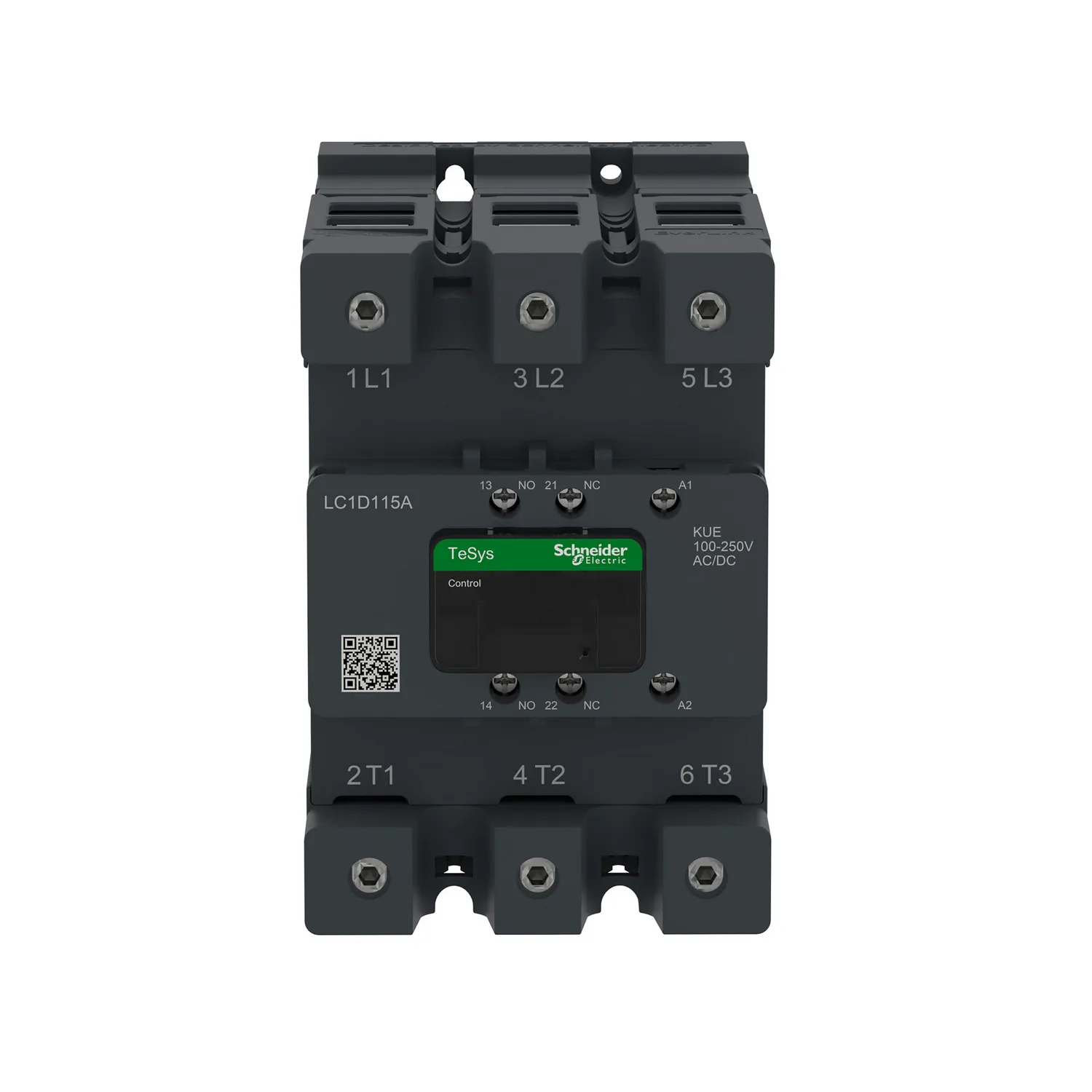

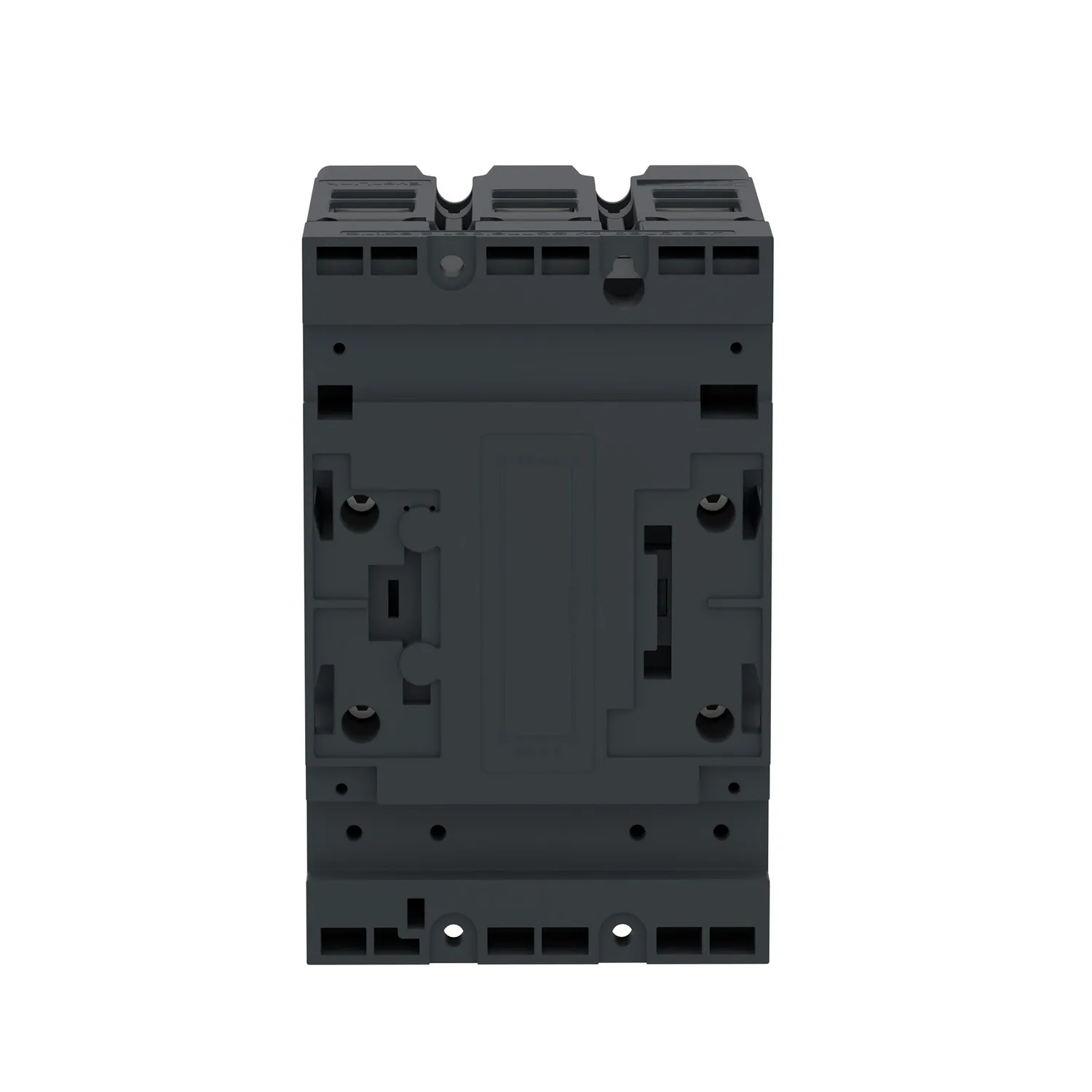

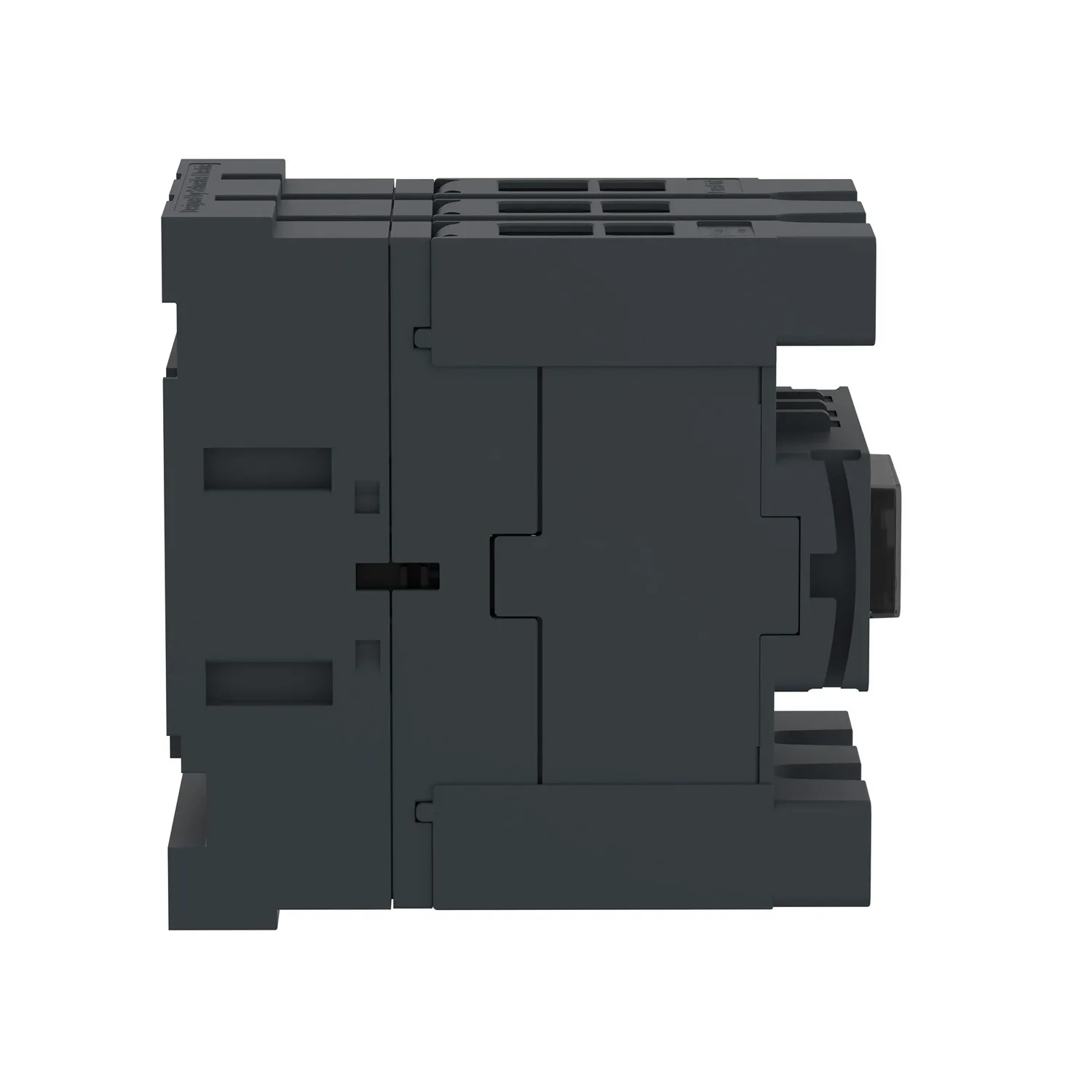

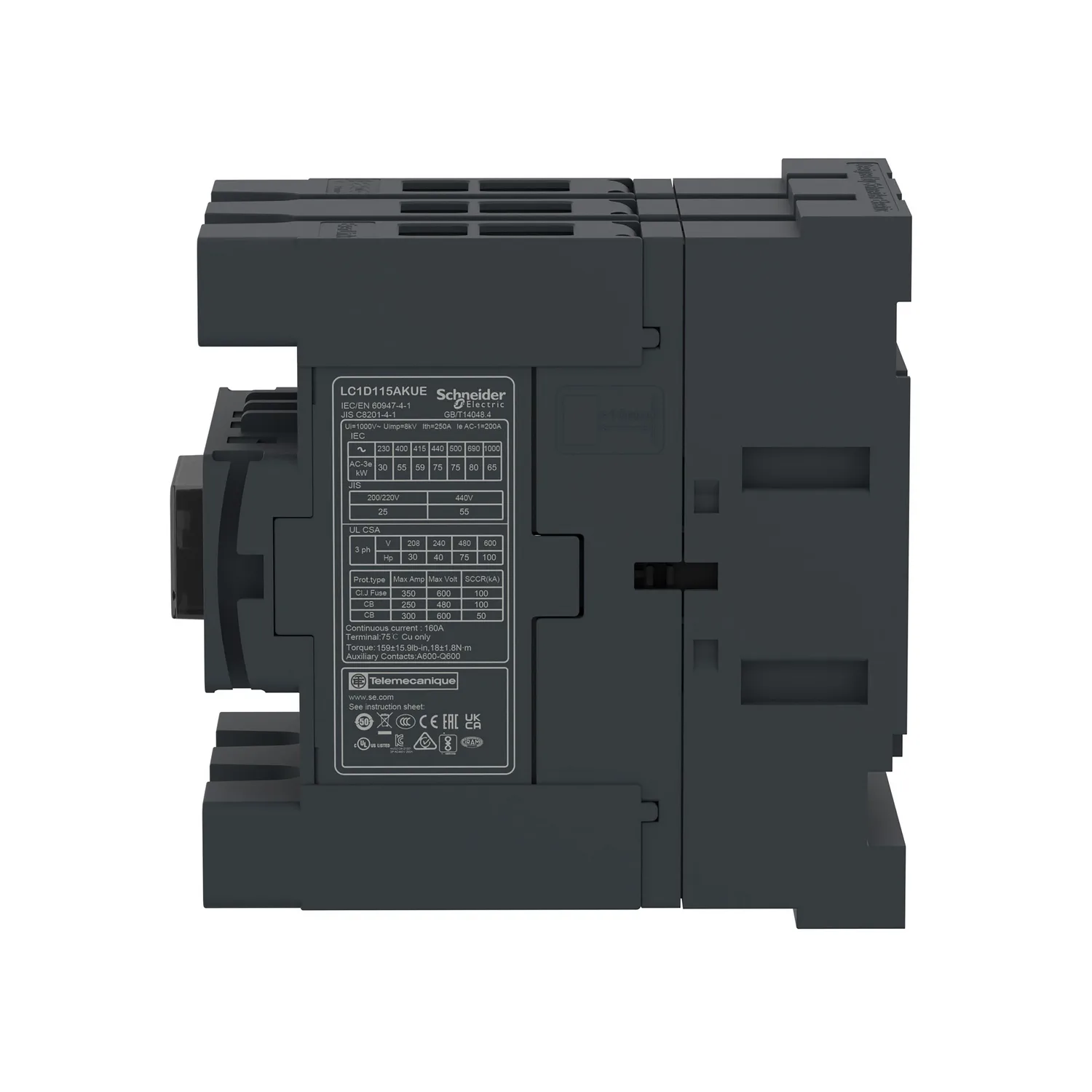

LC1D115AKUE - TeSys Deca Kontaktör 115A 3P 100-250V ACDC
Schneider LC1D115AKUE, TeSys Deca Kontaktör 115A 3P 100-250V ACDC. Kategori: TeSys Deca Kontaktörler. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:LC1D115AKUE
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:538,48 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- TeSys Deca
- Ürün Serisi
- TeSys Deca Advanced
- Ürün Ya Da Bileşen Tipi
- Kontaktör
- Ürün Grubu
- LC1D
Ürün Açıklaması
TeSys Deca Advanced kontaktör, 3 kutuplu (3NO), AC-3 kategorisi uygulamaları için 115A 55kW 440V'a kadar. Daha düşük güç tüketimi sağlayan 100-250V AC/DC geniş bant elektronik bobini ve entegre 1NO+1NC yardımcı kontaklarla donatılmıştır. Herhangi bir yönde monte edilebilir ve LRD43 kontaktörün altına doğrudan monte edilebilir. Çalışma sıcaklığı aralığı -40°C ile 70°C arasındadır ve 3000 m'ye kadar olan rakımlarda güç düşürme yapılmaksızın kurulabilir. Tuz sisi, toz ve yüksek şok gibi zorlu ortamlarda gelişmiş performans gösteren zorlu uygulamalar için tasarlanmıştır. Boyutları 152 mm x 97 mm x 155 mm (Y x G x D) şeklindedir. Kompakt boyut, panel alanından tasarruf sağlar. Kontrol devresine tüm ön erişim ile basit kablolama, erişilebilirliği ve güvenliği artırır. EverLink ile ön IP20 ve geliştirilmiş ana güç bağlantısı sağlamlığı elde edilir. Çoklu standart sertifikalı (CE, CB, CCC, cULus, KC, RCM). Benzersiz QR kodu, ürün verilerinin tamamına hızlı erişim sağlar.
Başlıca Özellikler
- Sağlamlığı kullanım kolaylığıyla birleştiren verimli çözüm, müşterilerin güvenilir bir deneyim yaşamasını sağlar.
- Elektronik geniş bant bobini voltaj dalgalanmalarına dayanır, yüksek frekanslı ve uzun süreli çalışma sunar.
- Sürdürülebilirlik, %50 bobin ani akım tasarrufu ile geliştirilmiştir.
- Daha geniş uygulamaları kapsayan daha az referans, daha basit seçim ve daha az stok anlamına gelir.
- Kompakt boyut ve sağlam EverLink bağlantı, verimliliği artırır, gelecekteki bakım ihtiyacını ortadan kaldırır.
Teknik Özellikler
Ana10
| Seri | TeSys Deca |
|---|---|
| Ürün Serisi | TeSys Deca Advanced |
| Ürün Ya Da Bileşen Tipi | Kontaktör |
| Ürün Grubu | LC1D |
| Kontaktör Uygulaması | Motor kontrol; Direnç yükü |
| Kullanım Kategorisi | AC-3; AC-3e; AC-1; AC-4; DC-1; DC-3; DC-5 |
| Kutup Tanımı | 3P |
| [Ue] Nominal Çalışma Voltajı | Güç devresi: <= 1000 V AC 16.67...400 Hz; Güç devresi: <= 300 V DC |
| [Ie] Nominal Çalışma Akımı | 115 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi; 115 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi; 200 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi |
| [Uc] Kontrol Devresi Gerilimi | 100...250 V AC 50/60 Hz; 100...250 V DC |
Tamamlayıcı39
| Motor Gücü KW | 30 kW at 230 V AC 50/60 Hz (AC-3); 55 kW at 400 V AC 50/60 Hz (AC-3); 59 kW at 415 V AC 50/60 Hz (AC-3); 59 kW at 440 V AC 50/60 Hz (AC-3); 75 kW at 500 V AC 50/60 Hz (AC-3); 80 kW at 690 V AC 50/60 Hz (AC-3); 65 kW at 1000 V AC 50/60 Hz (AC-3); 30 kW at 230 V AC 50/60 Hz (AC-3e); 55 kW at 400 V AC 50/60 Hz (AC-3e); 59 kW at 415 V AC 50/60 Hz (AC-3e); 59 kW at 440 V AC 50/60 Hz (AC-3e); 75 kW at 5 |
|---|---|
| Motor Gücü Hp | 30 hp at 200/208 V 60 Hz; 40 hp at 230/240 V 60 Hz; 75 hp at 460/480 V 60 Hz; 100 hp at 575/600 V 60 Hz |
| Uyumluluk Kodu | LC1D |
| Kutup Kontak Düzenleme | 3 NA |
| Koruyucu Kapak | Ile |
| [Ith] Klasik Açık Hava Termik Akımı | 200 A (at 60 °C) for güç devresi |
| Irms Nominal Kapama Kapasitesi | 1560 A at 440 V for güç devresi conforming to IEC 60947; 140 A AC for sinyalleme devresi conforming to IEC 60947-5-1; 250 A DC for sinyalleme devresi conforming to IEC 60947-5-1 |
| Nominal Kesme Kapasitesi | 1100 A at 440 V for güç devresi conforming to IEC 60947 |
| [Icw] Nominal Kısa Süreli Dayanma Akımı | 350 A 40 °C - 10 min for güç devresi; 600 A 40 °C - 1 min for güç devresi; 1280 A 40 °C - 10 s for güç devresi; 1800 A 40 °C - 1 sn for güç devresi; 100 A - 1 sn for sinyalleme devresi; 120 A - 500 ms for sinyalleme devresi; 140 A - 100 ms for sinyalleme devresi |
| İlgili Sigorta Değeri | 125 A aM at <= 440 V for güç devresi; 100 A aM at <= 690 V for güç devresi; 200 A gG at <= 690 V for güç devresi; 10 A gG for sinyalleme devresi; 0,2 A gG for kontrol devresi |
| Ortalama Empedans | 0,45 mOhm - Ith 200 A 50 Hz for güç devresi |
| Kutup Başına Güç Dağılımı | 6 W AC-3; 6 W AC-3e; 22 W AC-1 |
| [Ui] Nominal Yalıtım Voltajı | Güç devresi: 600 V CSA sertifikali; Güç devresi: 600 V UL sertifikali; Güç devresi: 1000 V 'e uygunIEC 60947-4-1; Sinyalleme devresi: 690 V 'e uygunIEC 60947-1; Sinyalleme devresi: 600 V CSA sertifikali; Sinyalleme devresi: 600 V UL sertifikali |
| Aşırı Gerilim Kategorisi | III |
| Kirletme Derecesi | 3 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 8 kV 'e uygunIEC 60947 |
| Güvenlik Güvenilirlik Düzeyi | B10d = 684932 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1; B10d = 10000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| Mekanik Dayanıklılık | 8 Mcycles |
| Elektrik Dayanıklılığı | 1 Mcycles 115 A AC-3 Ue'de <= 440 V; 1 Mcycles 115 A AC-3e Ue'de <= 440 V; 0,5 Mcycles 200 A AC-1 Ue'de <= 440 V |
| Kontrol Devresi Tipi | AC -de 50/60 Hz; DC |
| Bobin Teknolojisi | Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör |
| Kontrol Devresi Gerilim Limitleri | 0.8 Uc Min...1.1 Uc Max (-40…60 °C):çalışma AC/DC; 0.1 Uc Max (-40…60 °C):düşme AC/DC |
| VA Cinsinden Kalkış Gücü | 170 VA (at 20 °C) |
| W Cinsinden Kalkış Gücü | 105 W 20 °C) |
| VA Cinsinden Tutma Güç Tüketimi | 8 VA (at 20 °C) |
| W Cinsinden Tutma Güç Tüketimi | 4,5 W -de 20 °C |
| Isı Dağılımı | 1,1 W 20 °C'de |
| Çalışma Süresi | 25...90 ms açma; 20...90 ms kapama |
| Maksimum Çalışma Hızı | 2400 cyc/h at 60 °C; 3600 cyc/h at Uc at 20 ºC |
| Bağlantılar - Terminaller | Güç devresi: konnektör 1 10…120 mm² - cable stiffness: esnek kablo uçsuz; Güç devresi: konnektör 2 10…50 mm² - cable stiffness: esnek kablo uçsuz; Güç devresi: konnektör 1 10…120 mm² - cable stiffness: esnek Kablo uçlu; Güç devresi: konnektör 2 10…50 mm² - cable stiffness: esnek Kablo uçlu; Güç devresi: konnektör 1 10…120 mm² - cable stiffness: katı kablo uçsuz; Güç devresi: konnektör 2 10…50 mm² |
| Sıkma Torku | Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm; Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm; Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2; Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 |
| Yardımcı Kontak Düzenleme | 1 NA + 1 NK |
| Yardımcı Kontak Tipi | tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1; tip ayna kontak 1 NK 'e uygunIEC 60947-4-1 |
| Sinyalleme Devre Frekansı | 16.67...400 Hz |
| Minimum Anahtarlama Gerilimi | 17 V for sinyalleme devresi |
| Minimum Anahtarlama Akımı | 5 mA for sinyalleme devresi |
| Yalıtım Direnci | > 10 MOhm for sinyalleme devresi |
| Çakışmama Süresi | 1,5 ms enerji kesmede NK ve NA kontağı arasında; 1,5 ms enerjilemede NK ve NA kontağı arasında |
| Montaj Desteği | Plaka |
Ortam13
| Standartlar | EN/IEC 60947-4-1; EN/IEC 60947-5-1; UL 60947-4-1; UL 60947-5-1; CSA C22.2 No 60947-4-1; CSA C22.2 No 60947-5-1; JIS C8201-4-1; JIS C8201-5-1; GB/T 14048,4; GB/T 14048,5 |
|---|---|
| Ürün Sertifikaları | CB Şeması; CCC; cULus; CE; UKCA; DNV-GL'den EU-RO-MR |
| IP Koruma Derecesi | IP20 ön yüz 'e uygunIEC 60529 |
| Koruyucu Bakım | Hiçbiri 'e uygunIEC 60068-2-30 |
| İklimsel Dayanım | 'e uygunIACS E10 nemli sıcağa maruz kalma; 'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalma |
| Cihazın Çevresindeki İzin Verilebilir Ortam Hava Sıcaklığı | -40…60 °C çalışma; 60…70 °C değer kaybı ile; -60…80 °C storage |
| Çalışma Yüksekliği | 0...3000 m olmadan |
| Yangına Dayanıklılık | 850 °C 'e uygunIEC 60695-2-11 |
| Mekanik Dayanıklılık | Titreşimler kontaktör açık (2 Gn, 5...300 Hz) 'e uygunIEC 60068-2-6; Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz) 'e uygunIEC 60068-2-6; Şoklar kontaktör açık (11 msn için 10 Gn) 'e uygunIEC 60068-2-27; Şoklar kontaktör kapalı (11 msn için 15 Gn) 'e uygunIEC 60068-2-27 |
| Yükseklik | 152 mm |
| Genişlik | 97 mm |
| Derinlik | 155 mm |
| Ürün Ağırlığı | 2,4 kg |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 18,9 cm |
| Package 1 Width | 13,2 cm |
| Package 1 Length | 18,2 cm |
| Paket Ağırlığı (Lbs) | 2,63 kg |
| Unit Type Of Package 2 | S06 |
| Number Of Units İn Package 2 | 48 |
| Package 2 Height | 73,5 cm |
| Package 2 Width | 60 cm |
| Package 2 Length | 80 cm |
| Package 2 Weight | 139,8095 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
