Schneider

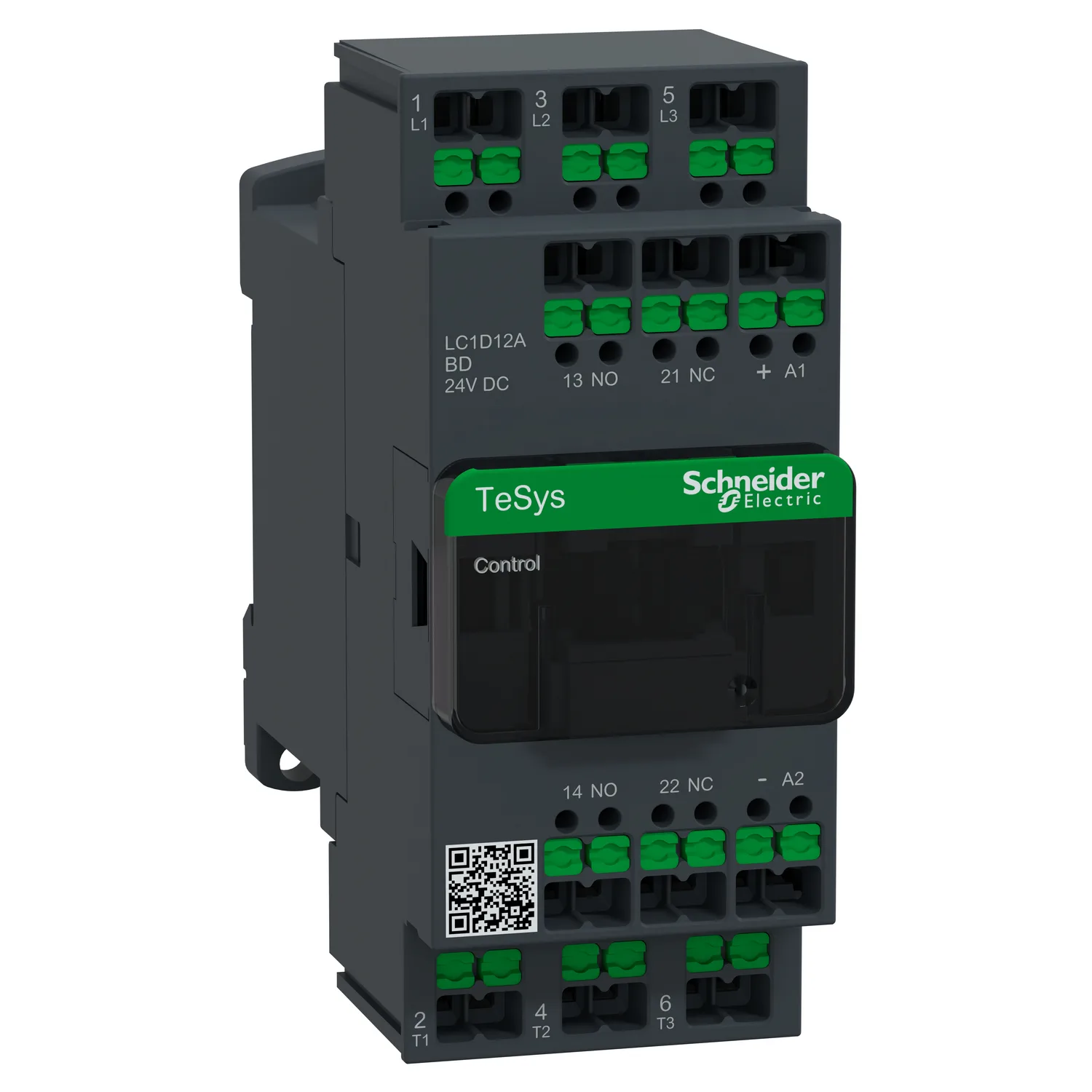

LC1D12ABD - TeSys Deca Kontaktör 3P 12A 24VDC Snap-in
Schneider LC1D12ABD, TeSys Deca Kontaktör 3P 12A 24VDC Snap-in. Kategori: TeSys Deca Kontaktörler. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:LC1D12ABD
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:82,90 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- TeSys Deca Advanced
- Ürün Ya Da Bileşen Tipi
- Kontaktör
- Ürün Grubu
- LC1D
- Kontaktör Uygulaması
- Motor kontrol; Direnç yükü
Ürün Açıklaması
TeSys Deca kontaktör, 3 kutuplu (3NO), 12 A/690 V AC-3/3e (400 V'da 5,5 kW) değerine kadar motor kontrolü uygulamaları için. Alet gerektirmeyen esnek kablo bağlantısı ve ömür boyu dayanıklı bağlantı için geçmeli terminallerle donatılmıştır. Geçici bastırıcı modülüne sahip 24 V DC bobin ve 1NO+1NC dahili yardımcı kontaklar (NC Mirror sertifikalı) sunar. Saatte 3600 döngüye kadar çalışma hızları ve 60 °C'ye kadar çalışma ortamları için, zorlu uygulamalarda yüksek güvenilirlik ve dayanıklılık sağlar. Kompakt (45 mm genişlik), DIN rayı montajı veya vida ile sabitleme. Çoklu standartlara göre sertifikalı, çevre düzenlemelerine uygun (RoHS/REACH).
Başlıca Özellikler
- Alet gerektirmeyen esnek kablo tesisatı ve ömür boyu sağlam bağlantı için geçmeli terminaller
- Farklı motor marş uygulamaları için verimli sistem kurulumu sağlamak üzere çok sayıda aksesuar mevcuttur.
- Yetkili kurum tarafından IEC 60335-1 (Madde 30.2) sertifikası ile yangın direnci iyileştirilmiştir.
- Yetkili kurum tarafından IEC/EN sertifikalı yanmaz soğutucu akışkanlar
- Teknik belgeler için dijital müşteri deneyimi
Teknik Özellikler
Ana9
| Ürün Serisi | TeSys Deca Advanced |
|---|---|
| Ürün Ya Da Bileşen Tipi | Kontaktör |
| Ürün Grubu | LC1D |
| Kontaktör Uygulaması | Motor kontrol; Direnç yükü |
| Kullanım Kategorisi | AC-1; AC-3; AC-3e; AC-4 |
| Kutup Tanımı | 3P |
| [Ue] Nominal Çalışma Voltajı | Güç devresi: <= 690 V AC 25...400 Hz; Güç devresi: <= 300 V DC |
| [Ie] Nominal Çalışma Akımı | 12 A (at <60 °C) at <= 440 V AC-3 for güç devresi; 12 A (at <60 °C) at <= 440 V AC-3e for güç devresi; 25 A (at <60 °C) at <= 440 V AC-1 for güç devresi |
| Kontrol Devresi Gerilimi | 24 V DC |
Tamamlayıcı35
| Motor Gücü KW | 3 kW at 220...230 V AC 50/60 Hz (AC-3); 5,5 kW at 380...400 V AC 50/60 Hz (AC-3); 5,5 kW at 415...440 V AC 50/60 Hz (AC-3); 7,5 kW at 500 V AC 50/60 Hz (AC-3); 7,5 kW at 660...690 V AC 50/60 Hz (AC-3); 3,7 kW at 400 V AC 50/60 Hz (AC-4); 3 kW at 220...230 V AC 50/60 Hz (AC-3e); 5,5 kW at 380...400 V AC 50/60 Hz (AC-3e); 5,5 kW at 415...440 V AC 50/60 Hz (AC-3e); 7,5 kW at 500 V AC 50/60 Hz (AC-3e) |
|---|---|
| Uyumluluk Kodu | LC1D |
| Kutup Kontak Düzenleme | 3 NA |
| Koruyucu Kapak | Ile |
| [Ith] Klasik Açık Hava Termik Akımı | 25 A (at 60 °C) for güç devresi; 10 A (at 60 °C) for sinyalleme devresi |
| Irms Nominal Kapama Kapasitesi | 250 A at 440 V for güç devresi conforming to IEC 60947; 140 A AC for sinyalleme devresi conforming to IEC 60947-5-1; 250 A DC for sinyalleme devresi conforming to IEC 60947-5-1 |
| Nominal Kesme Kapasitesi | 250 A at 440 V for güç devresi conforming to IEC 60947 |
| [Icw] Nominal Kısa Süreli Dayanma Akımı | 105 A 40 °C - 10 s for güç devresi; 210 A 40 °C - 1 sn for güç devresi; 30 A 40 °C - 10 min for güç devresi; 61 A 40 °C - 1 min for güç devresi; 100 A - 1 sn for sinyalleme devresi; 120 A - 500 ms for sinyalleme devresi; 140 A - 100 ms for sinyalleme devresi |
| İlgili Sigorta Değeri | 10 A gG for sinyalleme devresi conforming to IEC 60947-5-1; 40 A gG at <= 690 V coordination tip 1 for güç devresi; 25 A gG at <= 690 V coordination tip 2 for güç devresi |
| Ortalama Empedans | 2,5 mOhm - Ith 25 A 50 Hz for güç devresi |
| Kutup Başına Güç Dağılımı | 0,36 W AC-3; 0,36 W AC-3e; 1,56 W AC-1 |
| [Ui] Nominal Yalıtım Voltajı | Güç devresi: 690 V 'e uygunIEC 60947-4-1; Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 |
| Aşırı Gerilim Kategorisi | III |
| Kirletme Derecesi | 3 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV 'e uygunIEC 60947 |
| Güvenlik Güvenilirlik Düzeyi | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1; B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| Mekanik Dayanıklılık | 30 Mcycles |
| Elektrik Dayanıklılığı | 2 Mcycles 12 A AC-3 Ue'de <= 440 V; 0,8 Mcycles 25 A AC-1 Ue'de <= 440 V; 2 Mcycles 12 A AC-3e Ue'de <= 440 V |
| Kontrol Devresi Tipi | DC standart |
| Bobin Teknolojisi | Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör olmadan |
| Kontrol Devresi Gerilim Limitleri | 0,1...0,25 Uc (-40…70 °C):düşme DC 50/60 Hz; 0,7...1,25 Uc (-40…60 °C):çalışma DC 50 Hz; 1...1.25 Uc (60…70 °C):çalışma DC 60 Hz |
| W Cinsinden Kalkış Gücü | 5,4 W 20 °C) |
| W Cinsinden Tutma Güç Tüketimi | 5,4 W -de 20 °C |
| Çalışma Süresi | 63 ±15 % ms kapama; 20 ±20 % ms açma |
| Zaman Sabiti | 28 ms |
| Maksimum Çalışma Hızı | 3600 cyc/h at 60 °C |
| Bağlantılar - Terminaller | Kontrol devresi: snap-in terminal 1 0,5…4 mm² - cable stiffness: esnek kablo uçsuz; Kontrol devresi: snap-in terminal 2 0,5…4 mm² - cable stiffness: esnek kablo uçsuz; Kontrol devresi: snap-in terminal 1 0,5…2,5 mm² - cable stiffness: esnek Kablo uçlu; Kontrol devresi: snap-in terminal 2 0,5…2,5 mm² - cable stiffness: esnek Kablo uçlu; Güç devresi: snap-in terminal 1 0,5…4 mm² - cable stiffness: e |
| Yardımcı Kontak Düzenleme | 1 NA + 1 NK |
| Yardımcı Kontak Tipi | tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1; tip ayna kontak 1 NK 'e uygunIEC 60947-4-1 |
| Sinyalleme Devre Frekansı | 25...400 Hz |
| Minimum Anahtarlama Gerilimi | 17 V for sinyalleme devresi |
| Minimum Anahtarlama Akımı | 5 mA for sinyalleme devresi |
| Yalıtım Direnci | > 10 MOhm for sinyalleme devresi |
| Çakışmama Süresi | 1,5 ms enerji kesmede NK ve NA kontağı arasında; 1,5 ms enerjilemede NK ve NA kontağı arasında |
| Montaj Desteği | Plaka; Ray |
Ortam13
| Standartlar | EN 60947-4-1; IEC 60947-4-1; UL 60947-4-1; CSA C22.2 No 60947-4-1; IEC 60335-1:Clause 30.2; IEC 60335-2-40:Annex JJ; UL 60335-2-40:Annex JJ |
|---|---|
| Ürün Sertifikaları | CB Şeması; CCC; cULus; CE; UKCA; EU-RO-MR by DNV |
| IP Koruma Derecesi | IP20 ön yüz 'e uygunIEC 60529 |
| Koruyucu Bakım | TH 'e uygunIEC 60068-2-30 |
| İklimsel Dayanım | 'e uygunIACS E10 nemli sıcağa maruz kalma; 'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalma |
| Cihazın Çevresindeki İzin Verilebilir Ortam Hava Sıcaklığı | -40…60 °C; 60…70 °C değer kaybı ile |
| Çalışma Yüksekliği | 0...3000 m |
| Yangına Dayanıklılık | 850 °C 'e uygunIEC 60695-2-1 |
| Mekanik Dayanıklılık | Titreşimler kontaktör açık (2 Gn, 5...300 Hz); Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz); Şoklar kontaktör kapalı (11 msn için 15 Gn); Şoklar kontaktör açık (11 msn için 10 Gn) |
| Yükseklik | 107 mm |
| Genişlik | 45 mm |
| Derinlik | 95 mm |
| Ürün Ağırlığı | 562 g |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 5,200 cm |
| Package 1 Width | 9,800 cm |
| Package 1 Length | 11,500 cm |
| Paket Ağırlığı (Lbs) | 580,000 g |
| Unit Type Of Package 2 | S02 |
| Number Of Units İn Package 2 | 15 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 8,977 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
