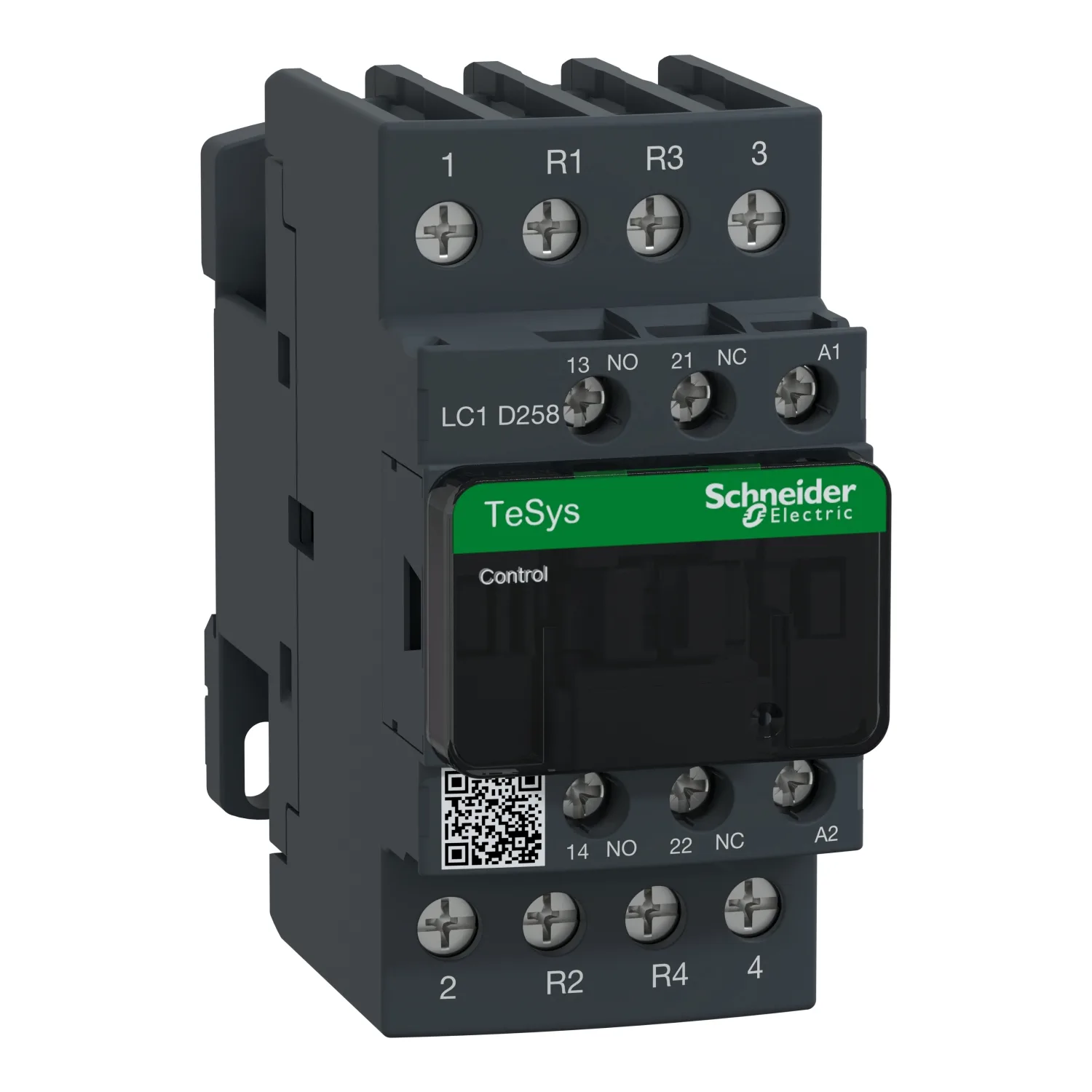

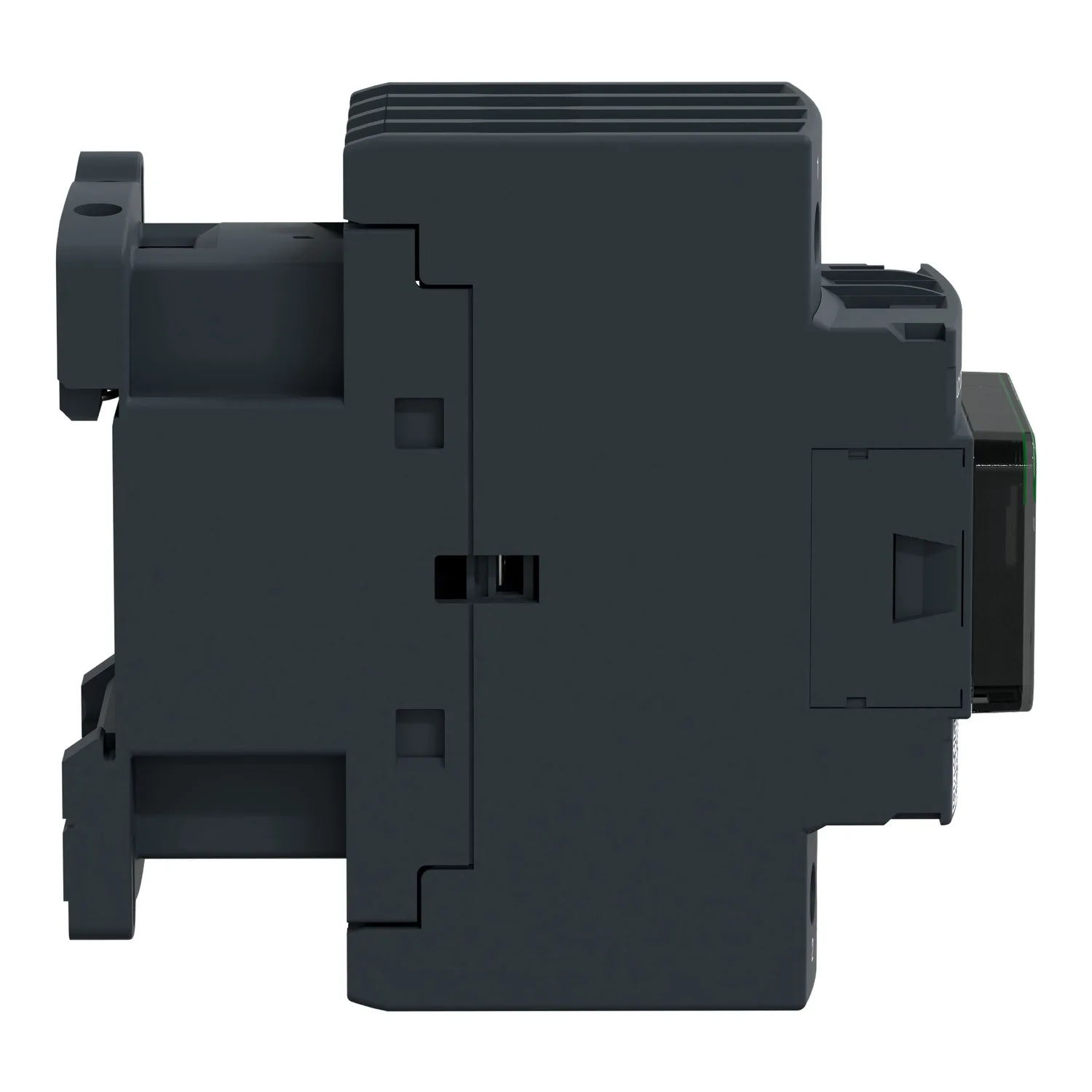

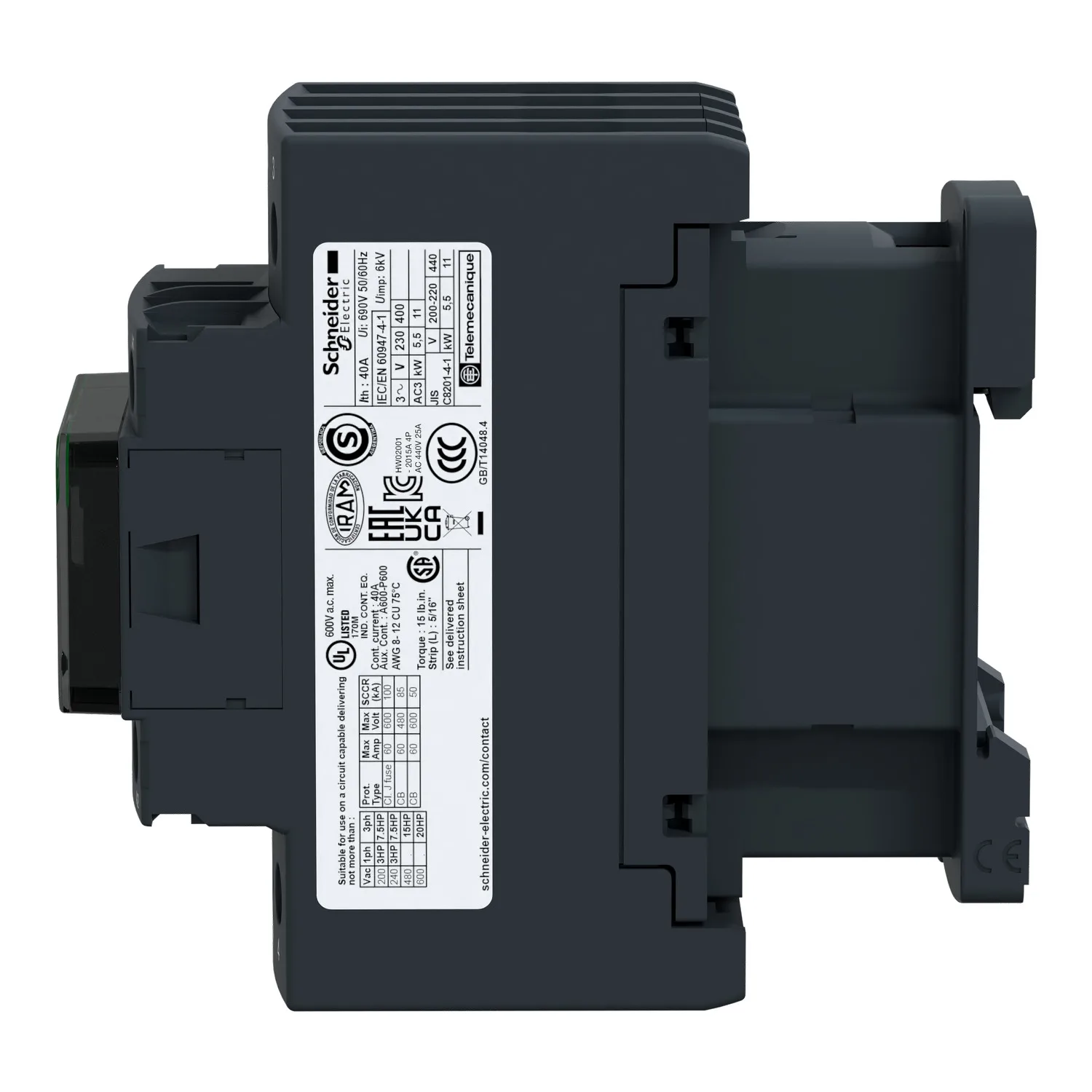

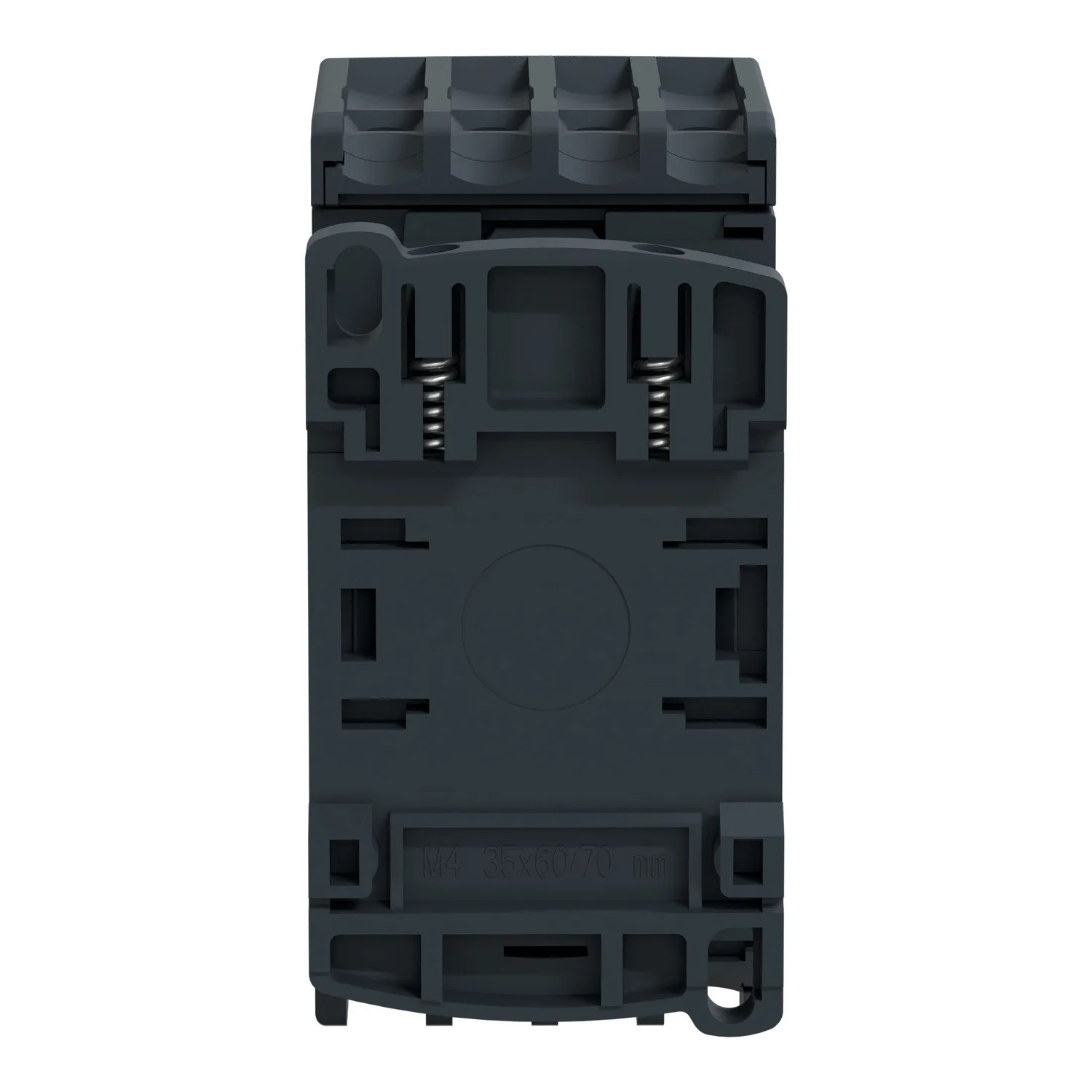

Schneider
LC1D258M7
Satışta değil
Schneider LC1D258M7. Kategori: TeSys Deca Kontaktörler. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:LC1D258M7
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Ürün Serisi
- TeSys Deca Advanced
- Ürün Ya Da Bileşen Tipi
- Kontaktör
- Ürün Grubu
- LC1D
- Kontaktör Uygulaması
- Direnç yükü
Ürün Açıklaması

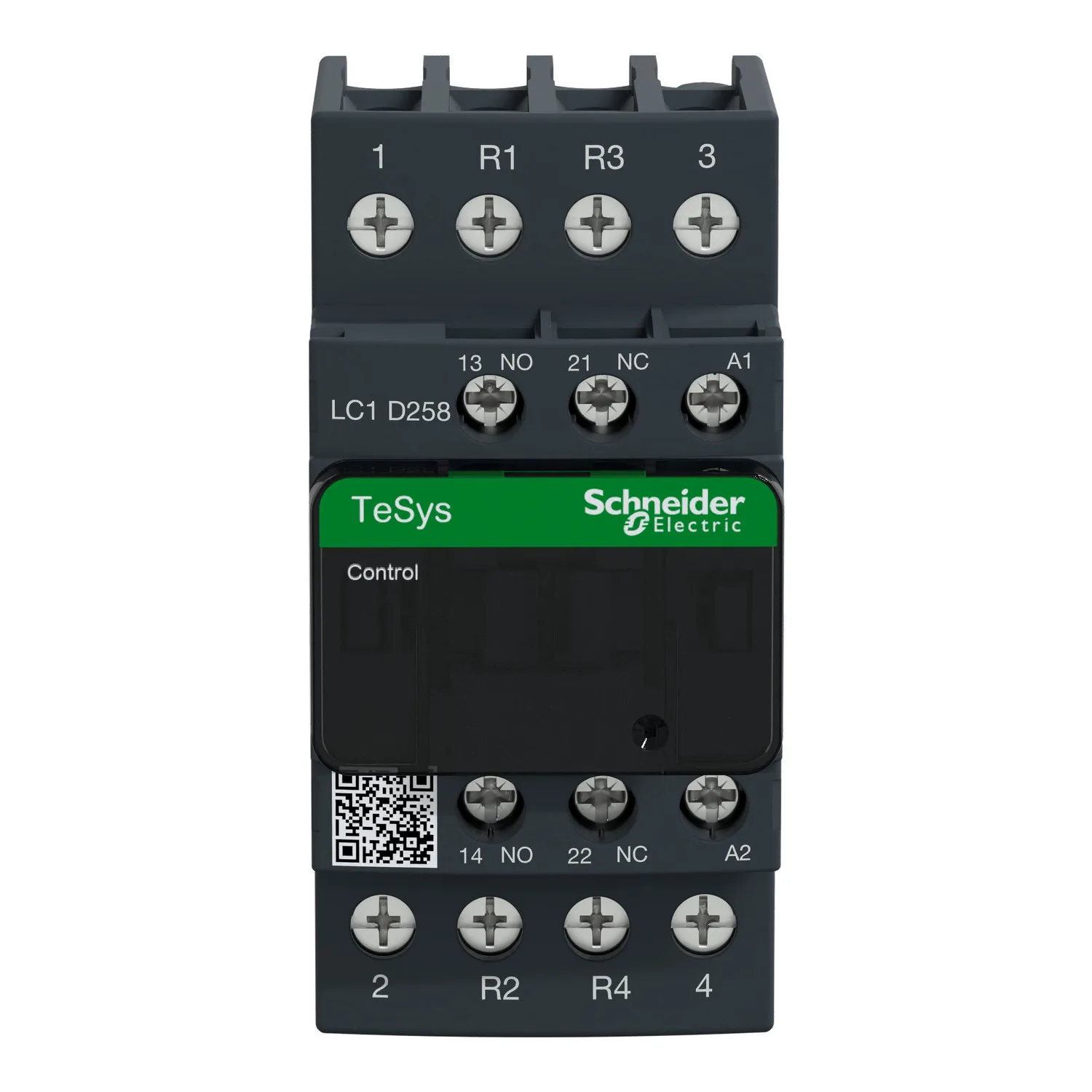

TeSys Deca kontaktör, 4 kutuplu (2NO+2NC), 40A/690V AC-1'e kadar endüktif olmayan yük uygulamaları için. 220V 50/60Hz AC bobin, 1NO+1NC dahili yardımcı kontaklar (NC ayna sertifikalı), vidalı kelepçe terminalleri ile bağlantı sağlar. 3600 devir/saat'e kadar çalışma hızlarında ve 60°C'ye kadar ortamlarda yüksek güvenilirlik ve dayanıklılık sağlar. Kompakt (45mm genişlik), DIN rayına montaj veya vidalı sabitleme. Çoklu standart sertifikalı (IEC, UL, CSA, CCC, EAC, Marine). • Tüm makinelerin yeni modern görünümü ve hissi
Başlıca Özellikler
- Electro evsel ve HVAC uygulamalarının gereksinimlerini karşılamak üzere tasarlanmıştır
- Çok standartlı vidalarla kurulumu ve çalıştırması daha kolay
- IEC60335-1 uyumluluğu, geliştirilmiş yangın direnci ve toz geçirmez yardımcılar ile
- Teknik belgeler için dijital müşteri deneyimi
Teknik Özellikler
Ana9
| Ürün Serisi | TeSys Deca Advanced |
|---|---|
| Ürün Ya Da Bileşen Tipi | Kontaktör |
| Ürün Grubu | LC1D |
| Kontaktör Uygulaması | Direnç yükü |
| Kullanım Kategorisi | AC-1 |
| Kutup Tanımı | 4P |
| [Ue] Nominal Çalışma Voltajı | Güç devresi: <= 690 V AC 25...400 Hz |
| [Ie] Nominal Çalışma Akımı | 40 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi |
| [Uc] Kontrol Devresi Gerilimi | 220 V AC 50/60 Hz |
Tamamlayıcı35
| Uyumluluk Kodu | LC1D |
|---|---|
| Kutup Kontak Düzenleme | 2 NA + 2 NK |
| Koruyucu Kapak | Ile |
| [Ith] Klasik Açık Hava Termik Akımı | 10 A (at 60 °C) for sinyalleme devresi; 40 A (at 60 °C) for güç devresi |
| Irms Nominal Kapama Kapasitesi | 140 A AC for sinyalleme devresi conforming to IEC 60947-5-1; 250 A DC for sinyalleme devresi conforming to IEC 60947-5-1; 450 A at 440 V for güç devresi conforming to IEC 60947 |
| Nominal Kesme Kapasitesi | 450 A at 440 V for güç devresi conforming to IEC 60947 |
| [Icw] Nominal Kısa Süreli Dayanma Akımı | 240 A 40 °C - 10 s for güç devresi; 380 A 40 °C - 1 sn for güç devresi; 50 A 40 °C - 10 min for güç devresi; 120 A 40 °C - 1 min for güç devresi; 100 A - 1 sn for sinyalleme devresi; 120 A - 500 ms for sinyalleme devresi; 140 A - 100 ms for sinyalleme devresi |
| İlgili Sigorta Değeri | 10 A gG for sinyalleme devresi conforming to IEC 60947-5-1; 63 A gG at <= 690 V coordination tip 1 for güç devresi; 40 A gG at <= 690 V coordination tip 2 for güç devresi |
| Ortalama Empedans | 2 mOhm - Ith 40 A 50 Hz for güç devresi |
| Kutup Başına Güç Dağılımı | 3,2 W AC-1 |
| [Ui] Nominal Yalıtım Voltajı | Güç devresi: 690 V 'e uygunIEC 60947-4-1; Güç devresi: 600 V CSA sertifikali; Güç devresi: 600 V UL sertifikali; Sinyalleme devresi: 690 V 'e uygunIEC 60947-1; Sinyalleme devresi: 600 V CSA sertifikali; Sinyalleme devresi: 600 V UL sertifikali |
| Aşırı Gerilim Kategorisi | III |
| Kirletme Derecesi | 3 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV 'e uygunIEC 60947 |
| Güvenlik Güvenilirlik Düzeyi | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1; B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| Mekanik Dayanıklılık | 15 Mcycles |
| Elektrik Dayanıklılığı | 1,4 Mcycles 40 A AC-1 Ue'de <= 440 V |
| Kontrol Devresi Tipi | AC -de 50/60 Hz |
| Bobin Teknolojisi | Yerleşik süpresör modülü olmadan |
| Kontrol Devresi Gerilim Limitleri | 0,3...0,6 Uc (-40…60 °C):düşme AC 50/60 Hz; 0,8...1,1 Uc (-40…60 °C):çalışma AC 50 Hz; 0,85...1,1 Uc (-40…60 °C):çalışma AC 60 Hz |
| VA Cinsinden Kalkış Gücü | 70 VA 60 Hz cos phi 0,75 (at 20 °C); 70 VA 50 Hz cos phi 0,75 (at 20 °C) |
| VA Cinsinden Tutma Güç Tüketimi | 7,5 VA 60 Hz cos phi 0,3 (at 20 °C); 7 VA 50 Hz cos phi 0,3 (at 20 °C) |
| Isı Dağılımı | 2…3 W at 50/60 Hz |
| Çalışma Süresi | 12...22 msn kapama; 4...19 msn açma |
| Maksimum Çalışma Hızı | 3600 cyc/h at 60 °C |
| Bağlantılar - Terminaller | Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz; Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz; Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu; Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu; Kontrol devresi: vida kelepç |
| Sıkma Torku | Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm; Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2; Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2; Güç devresi: 1,8 N.m - üzerinde vida kelepçeleri terminalleri - tornavidayla düz Ø 6 mm; Güç devresi: 1,8 N.m - üzerinde v |
| Yardımcı Kontak Düzenleme | 1 NA + 1 NK |
| Yardımcı Kontak Tipi | tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1; tip ayna kontak 1 NK 'e uygunIEC 60947-4-1 |
| Sinyalleme Devre Frekansı | 25...400 Hz |
| Minimum Anahtarlama Gerilimi | 17 V for sinyalleme devresi |
| Minimum Anahtarlama Akımı | 5 mA for sinyalleme devresi |
| Yalıtım Direnci | > 10 MOhm for sinyalleme devresi |
| Çakışmama Süresi | 1,5 ms enerji kesmede NK ve NA kontağı arasında; 1,5 ms enerjilemede NK ve NA kontağı arasında |
| Montaj Desteği | Ray; Plaka |
Ortam14
| Standartlar | CSA C22.2 No 14; EN 60947-4-1; EN 60947-5-1; IEC 60947-4-1; IEC 60947-5-1; UL 60947-4-1; IEC 60335-1:Clause 30.2; IEC 60335-2-40:Annex JJ; UL 60335-2-40:Annex JJ; CSA C22.2 No 60947-4-1 |
|---|---|
| Ürün Sertifikaları | UL; CCC; CSA; Denizcilik; UKCA; EAC; CB Şeması |
| IP Koruma Derecesi | IP20 ön yüz 'e uygunIEC 60529 |
| Koruyucu Bakım | TH 'e uygunIEC 60068-2-30 |
| İklimsel Dayanım | 'e uygunIACS E10 nemli sıcağa maruz kalma; 'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalma |
| Cihazın Çevresindeki İzin Verilebilir Ortam Hava Sıcaklığı | -40…60 °C; 60…70 °C değer kaybı ile |
| Çalışma Yüksekliği | 0...3000 m |
| Yangına Dayanıklılık | 850 °C 'e uygunIEC 60695-2-1 |
| Alev Geciktirici | V1 'e uygunUL 94 |
| Mekanik Dayanıklılık | Titreşimler kontaktör açık (2 Gn, 5...300 Hz); Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz); Şoklar kontaktör kapalı (11 msn için 15 Gn); Şoklar kontaktör açık (11 msn için 8 Gn) |
| Yükseklik | 91 mm |
| Genişlik | 45 mm |
| Derinlik | 99 mm |
| Ürün Ağırlığı | 0,425 kg |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 5,500 cm |
| Package 1 Width | 9,500 cm |
| Package 1 Length | 11,800 cm |
| Paket Ağırlığı (Lbs) | 467,000 g |
| Unit Type Of Package 2 | S02 |
| Number Of Units İn Package 2 | 16 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 7,950 kg |
| Unit Type Of Package 3 | P06 |
| Number Of Units İn Package 3 | 256 |
| Package 3 Height | 75,000 cm |
| Package 3 Width | 60,000 cm |
| Package 3 Length | 80,000 cm |
| Package 3 Weight | 136,176 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
