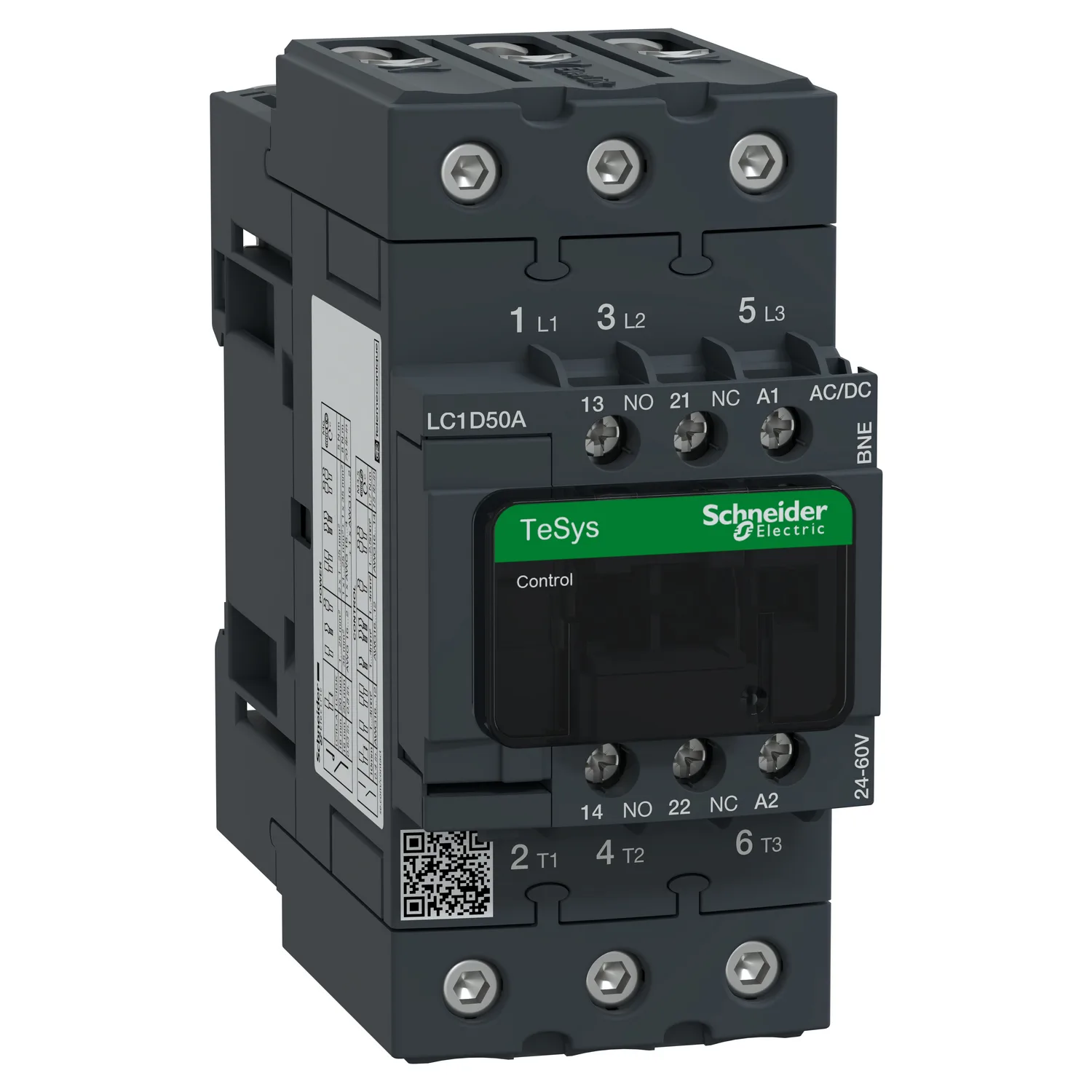

| Motor Gücü KW | 15 kW at 220/230 V AC 50/60 Hz (AC-3); 22 kW at 380/400 V AC 50/60 Hz (AC-3); 25 kW at 415 V AC 50/60 Hz (AC-3); 30 kW at 440 V AC 50/60 Hz (AC-3); 30 kW at 500 V AC 50/60 Hz (AC-3); 33 kW at 660/690 V AC 50/60 Hz (AC-3); 15 kW at 220/230 V AC 50/60 Hz (AC-3e); 22 kW at 380/400 V AC 50/60 Hz (AC-3e); 25 kW at 415 V AC 50/60 Hz (AC-3e); 30 kW at 440 V AC 50/60 Hz (AC-3e); 30 kW at 500 V AC 50/60 Hz |
|---|
| Motor Gücü Hp | 3 hp at 115 V AC 60 Hz for 1 faz motors; 7,5 hp at 230/240 V AC 60 Hz for 1 faz motors; 15 hp at 200/208 V AC 60 Hz for 3 faz motors; 15 hp at 230/240 V AC 60 Hz for 3 faz motors; 40 hp at 460/480 V AC 60 Hz for 3 faz motors; 40 hp at 575/600 V AC 60 Hz for 3 faz motors |
|---|
| Uyumluluk Kodu | LC1D |
|---|
| Kutup Kontak Düzenleme | 3 NA |
|---|
| Koruyucu Kapak | Ile |
|---|
| [Ith] Klasik Açık Hava Termik Akımı | 80 A (at 60 °C) for güç devresi; 10 A (at 60 °C) for sinyalleme devresi |
|---|
| Irms Nominal Kapama Kapasitesi | 900 A at 440 V for güç devresi conforming to IEC 60947; 140 A AC for sinyalleme devresi conforming to IEC 60947-5-1; 250 A DC for sinyalleme devresi conforming to IEC 60947-5-1 |
|---|
| Nominal Kesme Kapasitesi | 900 A at 440 V for güç devresi conforming to IEC 60947 |
|---|
| [Icw] Nominal Kısa Süreli Dayanma Akımı | 100 A - 1 sn for sinyalleme devresi; 120 A - 500 ms for sinyalleme devresi; 140 A - 100 ms for sinyalleme devresi; 84 A 40 °C - 10 min for güç devresi; 208 A 40 °C - 1 min for güç devresi; 400 A 40 °C - 10 s for güç devresi; 810 A 40 °C - 1 sn for güç devresi |
|---|
| İlgili Sigorta Değeri | 10 A gG for sinyalleme devresi conforming to IEC 60947-5-1; 100 A gG at <= 690 V coordination tip 1 for güç devresi; 100 A gG at <= 690 V coordination tip 2 for güç devresi |
|---|
| Ortalama Empedans | 1,5 mOhm - Ith 80 A 50 Hz for güç devresi |
|---|
| Kutup Başına Güç Dağılımı | 9,6 W AC-1; 3,7 W AC-3; 3,7 W AC-3e |
|---|
| [Ui] Nominal Yalıtım Voltajı | Güç devresi: 690 V 'e uygunIEC 60947-4-1; Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 |
|---|
| Aşırı Gerilim Kategorisi | III |
|---|
| Kirletme Derecesi | 3 |
|---|
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV 'e uygunIEC 60947 |
|---|
| Güvenlik Güvenilirlik Düzeyi | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1; B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
|---|
| Mekanik Dayanıklılık | 10 Mcycles |
|---|
| Elektrik Dayanıklılığı | 1,8 Mcycles 42 A AC-3 Ue'de <= 440 V; 0,5 Mcycles 80 A AC-1 Ue'de <= 440 V; 1,8 Mcycles 42 A AC-3e Ue'de <= 440 V |
|---|
| Kontrol Devresi Tipi | AC/DC -de 50/60 Hz AC/DC electronic |
|---|
| Bobin Teknolojisi | Yerleşik çift yönlü tepe noktası sınırlaması |
|---|
| Kontrol Devresi Gerilim Limitleri | <= 0.1 Uc (-40…70 °C):düşme AC/DC; 0,85...1,1 Uc (-40…60 °C):çalışma AC; 0,8...1,1 Uc (-40…60 °C):çalışma DC; 1...1.1 Uc (60…70 °C):çalışma AC/DC |
|---|
| VA Cinsinden Kalkış Gücü | 18 VA 50/60 Hz (at 20 °C) |
|---|
| W Cinsinden Kalkış Gücü | 18 W 20 °C) |
|---|
| VA Cinsinden Tutma Güç Tüketimi | 1,2 VA 50/60 Hz (at 20 °C) |
|---|
| W Cinsinden Tutma Güç Tüketimi | 0,7 W -de 20 °C |
|---|
| Isı Dağılımı | 0,7 W at 50/60 Hz |
|---|
| Çalışma Süresi | 55...65 ms kapama; 20...80 ms açma |
|---|
| Maksimum Çalışma Hızı | 3600 cyc/h at 60 °C |
|---|
| Bağlantılar - Terminaller | Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz; Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz; Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu; Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu; Kontrol devresi: vida kelepç |
|---|
| Sıkma Torku | Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm; Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2; Güç devresi: 8 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 25…35 mm² altıgen 4 mm; Güç devresi: 5 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 1…25 mm² altıgen 4 mm; Güç devresi: 5 N.m - tornav |
|---|
| Yardımcı Kontak Düzenleme | 1 NA + 1 NK |
|---|
| Yardımcı Kontak Tipi | tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1; tip ayna kontak 1 NK 'e uygunIEC 60947-4-1 |
|---|
| Sinyalleme Devre Frekansı | 25...400 Hz |
|---|
| Minimum Anahtarlama Gerilimi | 17 V for sinyalleme devresi |
|---|
| Minimum Anahtarlama Akımı | 5 mA for sinyalleme devresi |
|---|
| Yalıtım Direnci | > 10 MOhm for sinyalleme devresi |
|---|
| Çakışmama Süresi | 1,5 ms enerji kesmede NK ve NA kontağı arasında; 1,5 ms enerjilemede NK ve NA kontağı arasında |
|---|
| Montaj Desteği | Ray; Plaka |
|---|
