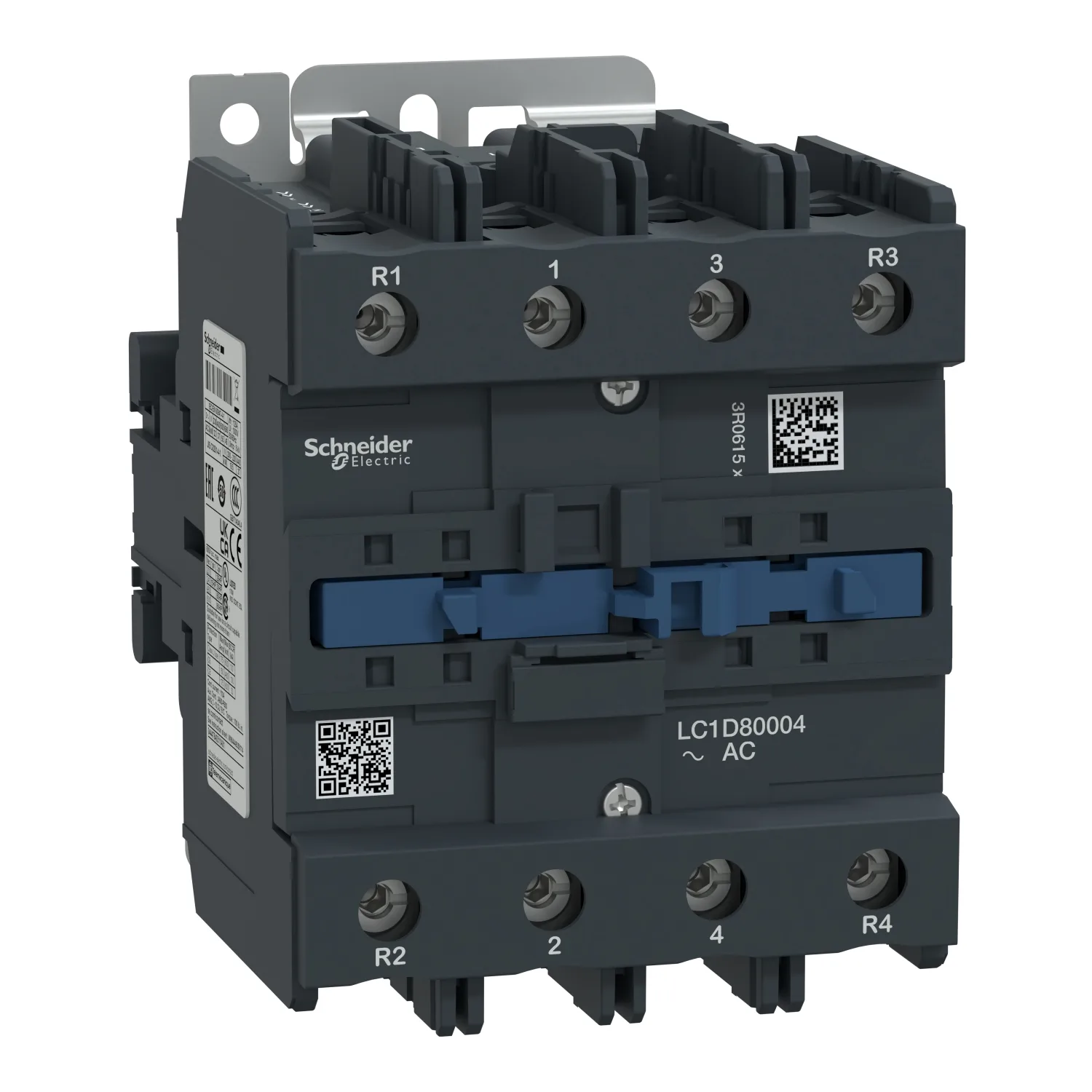

Name: LC1D80004B7 - TeSys Deca Kontaktör 4P 125A AC1 24VAC 4NA
Brand: Schneider
SKU: LC1D80004B7
Price: 545.90 EUR
Availability: BackOrder

Schneider LC1D80004B7, TeSys Deca Kontaktör 4P 125A AC1 24VAC 4NA. Kategori: TeSys Deca Kontaktörler. Fiyat ve teslim süresi için teklif isteyin.

Öne Çıkan Özellikler

Seri: TeSys
Ürün Serisi: TeSys Deca Advanced
Ürün Ya Da Bileşen Tipi: Kontaktör
Ürün Grubu: LC1D

← Kataloğa Geri Dön

Ürün Açıklaması

3600 devir/saat'e kadar çalışma derecesi ve 60°C'ye kadar olan ortamlarda yüksek güvenilirlik ve dayanıklılık sağlar
Kompakt (96 mm genişlik), DIN rayına montaj veya vidayla sabitleme
Yerleşik yardımcı kontaklar olmadan, yandan ve önden montajlı yardımcı kontak blokları mevcuttur (ayrı olarak sipariş edilmelidir)
Multi standart sertifikalı (IEC, UL, CSA, CCC, EAC, Marine), Green Premium uyumlu (RoHS/REACh).

Başlıca Özellikler

Yüksek çalışma oranı ile uzun ömür
Yüksek çevre koşullarında güvenilir performans
Yeşil Premium ürün
Çoklu standart sertifikalı, geniş uygulamayı mümkün kılar
Kompakt tasarım ile kolay kurulum ve bakım

Teknik Özellikler

Ana10

Seri	TeSys
Ürün Serisi	TeSys Deca Advanced
Ürün Ya Da Bileşen Tipi	Kontaktör
Ürün Grubu	LC1D
Kontaktör Uygulaması	Direnç yükü
Kullanım Kategorisi	AC-1
Kutup Tanımı	4P
[Ue] Nominal Çalışma Voltajı	Güç devresi: <= 300 V DC 25...400 Hz; Güç devresi: <= 690 V AC
[Ie] Nominal Çalışma Akımı	125 A (at <60 °C) at <= 1000 V AC AC-1 for güç devresi; 80 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi; 80 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi; 55 A (at <60 °C) at <= 400 V AC AC-4 for güç devresi
[Uc] Kontrol Devresi Gerilimi	24 V AC 50/60 Hz

Tamamlayıcı29

Motor Gücü KW	22 kW at 220/230 V AC 50/60 Hz (AC-3); 37 kW at 380/400 V AC 50/60 Hz (AC-3); 45 kW at 415/440 V AC 50/60 Hz (AC-3); 55 kW at 500 V AC 50/60 Hz (AC-3); 45 kW at 660/690 V AC 50/60 Hz (AC-3)
Uyumluluk Kodu	LC1D
Kutup Kontak Düzenleme	4 NA
Koruyucu Kapak	Olmadan
[Ith] Klasik Açık Hava Termik Akımı	125 A (at 60 °C) for güç devresi
Irms Nominal Kapama Kapasitesi	1100 A at 440 V for güç devresi conforming to IEC 60947
Nominal Kesme Kapasitesi	1100 A at 440 V for güç devresi conforming to IEC 60947
[Icw] Nominal Kısa Süreli Dayanma Akımı	640 A 40 °C - 10 s for güç devresi; 990 A 40 °C - 1 sn for güç devresi; 135 A 40 °C - 10 min for güç devresi; 320 A 40 °C - 1 min for güç devresi
İlgili Sigorta Değeri	200 A gG at <= 690 V coordination tip 1 for güç devresi; 160 A gG at <= 690 V coordination tip 2 for güç devresi
Ortalama Empedans	0,8 mOhm - Ith 125 A 50 Hz for güç devresi
Kutup Başına Güç Dağılımı	12,5 W AC-1
[Ui] Nominal Yalıtım Voltajı	Güç devresi: 600 V CSA sertifikali; Güç devresi: 600 V UL sertifikali; Güç devresi: 1000 V 'e uygunIEC 60947-4-1
Aşırı Gerilim Kategorisi	III
Kirletme Derecesi	3
[Uimp] Nominal Darbe Dayanım Voltajı	8 kV 'e uygunIEC 60947
Güvenlik Güvenilirlik Düzeyi	B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1; B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
Mekanik Dayanıklılık	4 Mcycles
Elektrik Dayanıklılığı	0,8 Mcycles 125 A AC-1 Ue'de <= 440 V
Kontrol Devresi Tipi	AC -de 50/60 Hz
Bobin Teknolojisi	Yerleşik süpresör modülü olmadan
Kontrol Devresi Gerilim Limitleri	0,85...1,1 Uc (-40…55 °C):çalışma AC 60 Hz; 0,3...0,6 Uc (-40…70 °C):düşme AC 50/60 Hz; 0,8...1,1 Uc (-40…55 °C):çalışma AC 50 Hz; 1...1.1 Uc (55…70 °C):çalışma AC 50/60 Hz
VA Cinsinden Kalkış Gücü	245 VA 60 Hz cos phi 0,75 (at 20 °C); 245 VA 50 Hz cos phi 0,75 (at 20 °C)
VA Cinsinden Tutma Güç Tüketimi	26 VA 60 Hz cos phi 0,3 (at 20 °C); 26 VA 50 Hz cos phi 0,3 (at 20 °C)
Isı Dağılımı	6…10 W at 50/60 Hz
Çalışma Süresi	20...35 msn kapama; 6...20 msn açma
Maksimum Çalışma Hızı	3600 cyc/h at 60 °C
Bağlantılar - Terminaller	Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu; Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek Kablo uçlu; Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz; Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz; Kontrol devresi: vida kele
Sıkma Torku	Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm; Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2; Güç devresi: 12 N.m - üzerinde konnektör - tornavidayla düz Ø 6 - Ø 8 mm; Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm; Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv
Montaj Desteği	Plaka; Ray

Ortam14

Standartlar	EN 60947-4-1; EN 60947-5-1; IEC 60947-4-1; IEC 60947-5-1; CSA C22.2 No 14; UL 60947-4-1; IEC 60335-2-40:Annex JJ; UL 60335-2-40:Annex JJ; IEC 60335-1:Clause 30.2
Ürün Sertifikaları	CCC; UL; CB Şeması; CSA; CE; UKCA; Denizcilik; EAC
IP Koruma Derecesi	IP20 ön yüz 'e uygunIEC 60529
Koruyucu Bakım	TH 'e uygunIEC 60068-2-30
İklimsel Dayanım	'e uygunIACS E10 nemli sıcağa maruz kalma
Cihazın Çevresindeki İzin Verilebilir Ortam Hava Sıcaklığı	-40…60 °C; 60…70 °C değer kaybı ile
Çalışma Yüksekliği	0...3000 m
Yangına Dayanıklılık	850 °C 'e uygunIEC 60695-2-1
Alev Geciktirici	V1 'e uygunUL 94
Mekanik Dayanıklılık	Titreşimler kontaktör açık (2 Gn, 5...300 Hz); Şoklar kontaktör açık (11 msn için 8 Gn); Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz); Şoklar kontaktör kapalı (11 msn için 10 Gn)
Yükseklik	127 mm
Genişlik	96 mm
Derinlik	125 mm
Ürün Ağırlığı	1,76 kg

Paketleme üniteleri12

Unit Type Of Package 1	PCE
Paketteki Birim Sayısı	1
Package 1 Height	15,500 cm
Package 1 Width	13,500 cm
Package 1 Length	11,000 cm
Paket Ağırlığı (Lbs)	1,689 kg
Unit Type Of Package 2	S02
Number Of Units İn Package 2	5
Package 2 Height	15,000 cm
Package 2 Width	30,000 cm
Package 2 Length	40,000 cm
Package 2 Weight	8,798 kg

Sözleşme garantisi1

Garanti (ay Olarak)	18
