Schneider

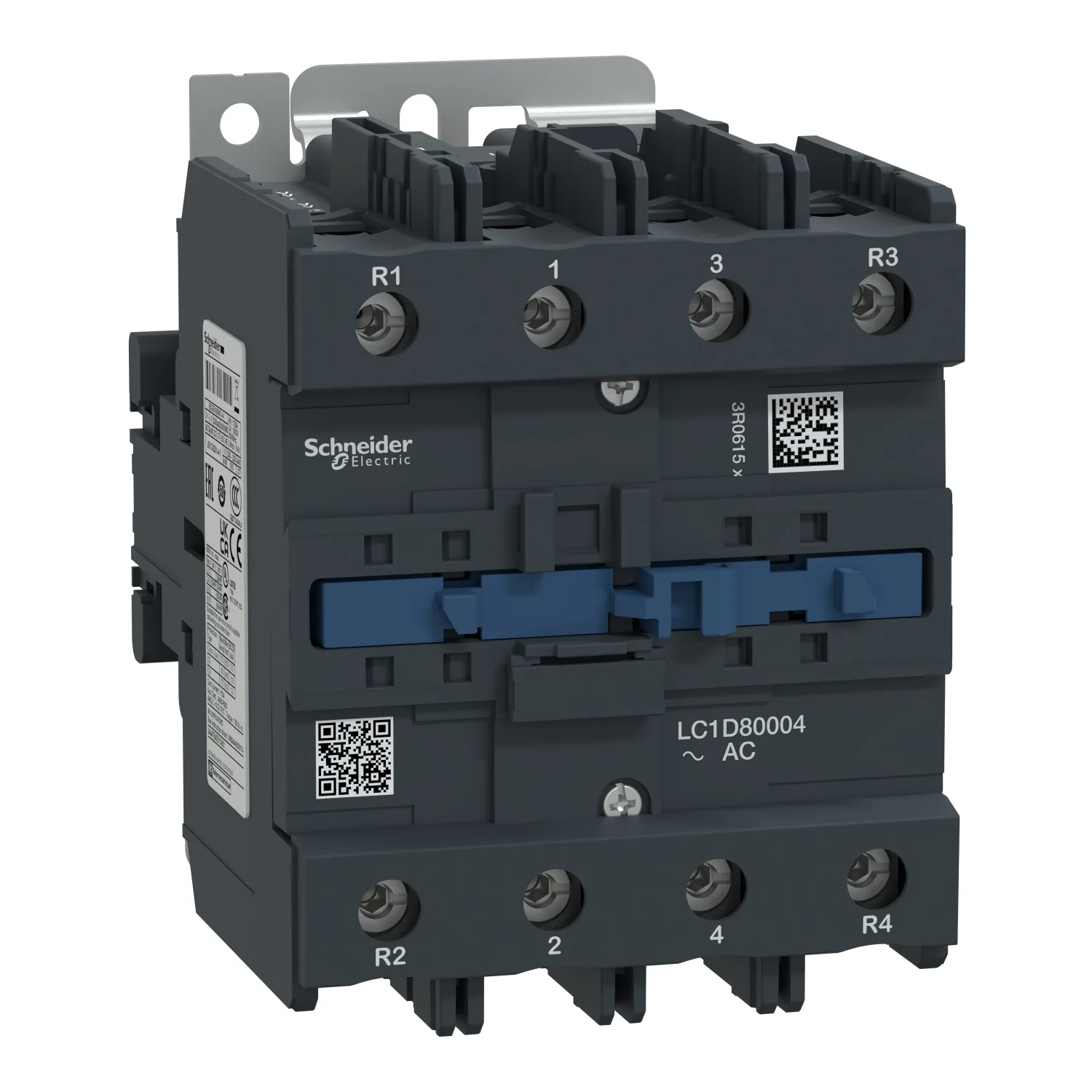

LC1D80004Q7 - TeSys Deca Kontaktör 4P 125A AC1 380VAC 4NA
Schneider LC1D80004Q7, TeSys Deca Kontaktör 4P 125A AC1 380VAC 4NA. Kategori: TeSys Deca Kontaktörler. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:LC1D80004Q7
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:545,90 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- TeSys
- Ürün Serisi
- TeSys Deca Advanced
- Ürün Ya Da Bileşen Tipi
- Kontaktör
- Ürün Grubu
- LC1D
Ürün Açıklaması
- 4 MDöngü mekanik dayanım ve 0.8 MDöngü elektriksel dayanım sağlar
- IEC 60529'a uygun ön yüzünde IP20 koruması sağlar
- 40°C ila 60°C çalışma sıcaklığını ve 3000m irtifanın altında değer kaybı olmadan kapsayabilir
- Maksimum 60°C'de saatte 3600 devire kadar maksimum çalışma hızlarıyla zorlu uygulamalar için tasarlanmıştır
- Boyut 127 mm x 96 mm x 125 mm'dir (Y x G x D), raya veya plakaya montaj sağlanır
- Multi standart sertifikalı(UL,LROS,DNV,GOST,RINA,CSA,CCC,BV,GL) ve Green Premium uyumlu (RoHS/REACh).
Başlıca Özellikler
- Zorlu uygulamaların ihtiyaçlarını karşılamak için tasarlanmıştır
- Farklı müşteri kullanımlarını karşılamak için geniş aksesuar yelpazesi
- Teknik belgeler için dijital müşteri deneyimi
- Tüm makinelerin yeni modern görünümü ve hissi
- Çok standartlı vidalarla kurulumu ve çalıştırması daha kolay
Teknik Özellikler
Ana10
| Seri | TeSys |
|---|---|
| Ürün Serisi | TeSys Deca Advanced |
| Ürün Ya Da Bileşen Tipi | Kontaktör |
| Ürün Grubu | LC1D |
| Kontaktör Uygulaması | Direnç yükü |
| Kullanım Kategorisi | AC-1 |
| Kutup Tanımı | 4P |
| [Ue] Nominal Çalışma Voltajı | Güç devresi: <= 300 V DC 25...400 Hz; Güç devresi: <= 690 V AC |
| [Ie] Nominal Çalışma Akımı | 125 A (at <60 °C) at <= 1000 V AC AC-1 for güç devresi; 80 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi; 80 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi; 55 A (at <60 °C) at <= 400 V AC AC-4 for güç devresi |
| [Uc] Kontrol Devresi Gerilimi | 380 V AC 50/60 Hz |
Tamamlayıcı29
| Motor Gücü KW | 22 kW at 220/230 V AC 50/60 Hz (AC-3); 37 kW at 380/400 V AC 50/60 Hz (AC-3); 45 kW at 415/440 V AC 50/60 Hz (AC-3); 55 kW at 500 V AC 50/60 Hz (AC-3); 45 kW at 660/690 V AC 50/60 Hz (AC-3) |
|---|---|
| Uyumluluk Kodu | LC1D |
| Kutup Kontak Düzenleme | 4 NA |
| Koruyucu Kapak | Ile |
| [Ith] Klasik Açık Hava Termik Akımı | 125 A (at 60 °C) for güç devresi |
| Irms Nominal Kapama Kapasitesi | 1100 A at 440 V for güç devresi conforming to IEC 60947 |
| Nominal Kesme Kapasitesi | 1100 A at 440 V for güç devresi conforming to IEC 60947 |
| [Icw] Nominal Kısa Süreli Dayanma Akımı | 640 A 40 °C - 10 s for güç devresi; 990 A 40 °C - 1 sn for güç devresi; 135 A 40 °C - 10 min for güç devresi; 320 A 40 °C - 1 min for güç devresi |
| İlgili Sigorta Değeri | 200 A gG at <= 690 V coordination tip 1 for güç devresi; 160 A gG at <= 690 V coordination tip 2 for güç devresi |
| Ortalama Empedans | 0,8 mOhm - Ith 125 A 50 Hz for güç devresi |
| Kutup Başına Güç Dağılımı | 12,5 W AC-1 |
| [Ui] Nominal Yalıtım Voltajı | Güç devresi: 600 V CSA sertifikali; Güç devresi: 600 V UL sertifikali; Güç devresi: 1000 V 'e uygunIEC 60947-4-1 |
| Aşırı Gerilim Kategorisi | III |
| Kirletme Derecesi | 3 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 8 kV 'e uygunIEC 60947 |
| Güvenlik Güvenilirlik Düzeyi | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1; B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| Mekanik Dayanıklılık | 4 Mcycles |
| Elektrik Dayanıklılığı | 0,8 Mcycles 125 A AC-1 Ue'de <= 440 V |
| Kontrol Devresi Tipi | AC -de 50/60 Hz |
| Bobin Teknolojisi | Yerleşik süpresör modülü olmadan |
| Kontrol Devresi Gerilim Limitleri | 0,85...1,1 Uc (-40…55 °C):çalışma AC 60 Hz; 0,3...0,6 Uc (-40…70 °C):düşme AC 50/60 Hz; 0,8...1,1 Uc (-40…55 °C):çalışma AC 50 Hz; 1...1.1 Uc (55…70 °C):çalışma AC 50/60 Hz |
| VA Cinsinden Kalkış Gücü | 245 VA 60 Hz cos phi 0,75 (at 20 °C); 245 VA 50 Hz cos phi 0,75 (at 20 °C) |
| VA Cinsinden Tutma Güç Tüketimi | 26 VA 60 Hz cos phi 0,3 (at 20 °C); 26 VA 50 Hz cos phi 0,3 (at 20 °C) |
| Isı Dağılımı | 6…10 W at 50/60 Hz |
| Çalışma Süresi | 20...35 msn kapama; 6...20 msn açma |
| Maksimum Çalışma Hızı | 3600 cyc/h at 60 °C |
| Bağlantılar - Terminaller | Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu; Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek Kablo uçlu; Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz; Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz; Kontrol devresi: vida kele |
| Sıkma Torku | Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm; Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2; Güç devresi: 12 N.m - üzerinde konnektör - tornavidayla düz Ø 6 - Ø 8 mm; Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm; Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv |
| Montaj Desteği | Plaka; Ray |
Ortam14
| Standartlar | EN 60947-4-1; EN 60947-5-1; IEC 60947-4-1; IEC 60947-5-1; CSA C22.2 No 14; UL 60947-4-1; IEC 60335-2-40:Annex JJ; UL 60335-2-40:Annex JJ; IEC 60335-1:Clause 30.2 |
|---|---|
| Ürün Sertifikaları | CCC; UL; CB Şeması; CSA; CE; UKCA; Denizcilik; EAC |
| IP Koruma Derecesi | IP20 ön yüz 'e uygunIEC 60529 |
| Koruyucu Bakım | TH 'e uygunIEC 60068-2-30 |
| İklimsel Dayanım | 'e uygunIACS E10 nemli sıcağa maruz kalma |
| Cihazın Çevresindeki İzin Verilebilir Ortam Hava Sıcaklığı | -40…60 °C; 60…70 °C değer kaybı ile |
| Çalışma Yüksekliği | 0...3000 m |
| Yangına Dayanıklılık | 850 °C 'e uygunIEC 60695-2-1 |
| Alev Geciktirici | V1 'e uygunUL 94 |
| Mekanik Dayanıklılık | Titreşimler kontaktör açık (2 Gn, 5...300 Hz); Şoklar kontaktör açık (11 msn için 8 Gn); Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz); Şoklar kontaktör kapalı (11 msn için 10 Gn) |
| Yükseklik | 127 mm |
| Genişlik | 96 mm |
| Derinlik | 125 mm |
| Ürün Ağırlığı | 1,76 kg |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 11,000 cm |
| Package 1 Width | 13,500 cm |
| Package 1 Length | 15,500 cm |
| Paket Ağırlığı (Lbs) | 1,701 kg |
| Unit Type Of Package 2 | S02 |
| Number Of Units İn Package 2 | 5 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 8,740 kg |
| Unit Type Of Package 3 | P06 |
| Number Of Units İn Package 3 | 80 |
| Package 3 Height | 75,000 cm |
| Package 3 Width | 60,000 cm |
| Package 3 Length | 80,000 cm |
| Package 3 Weight | 147,840 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
