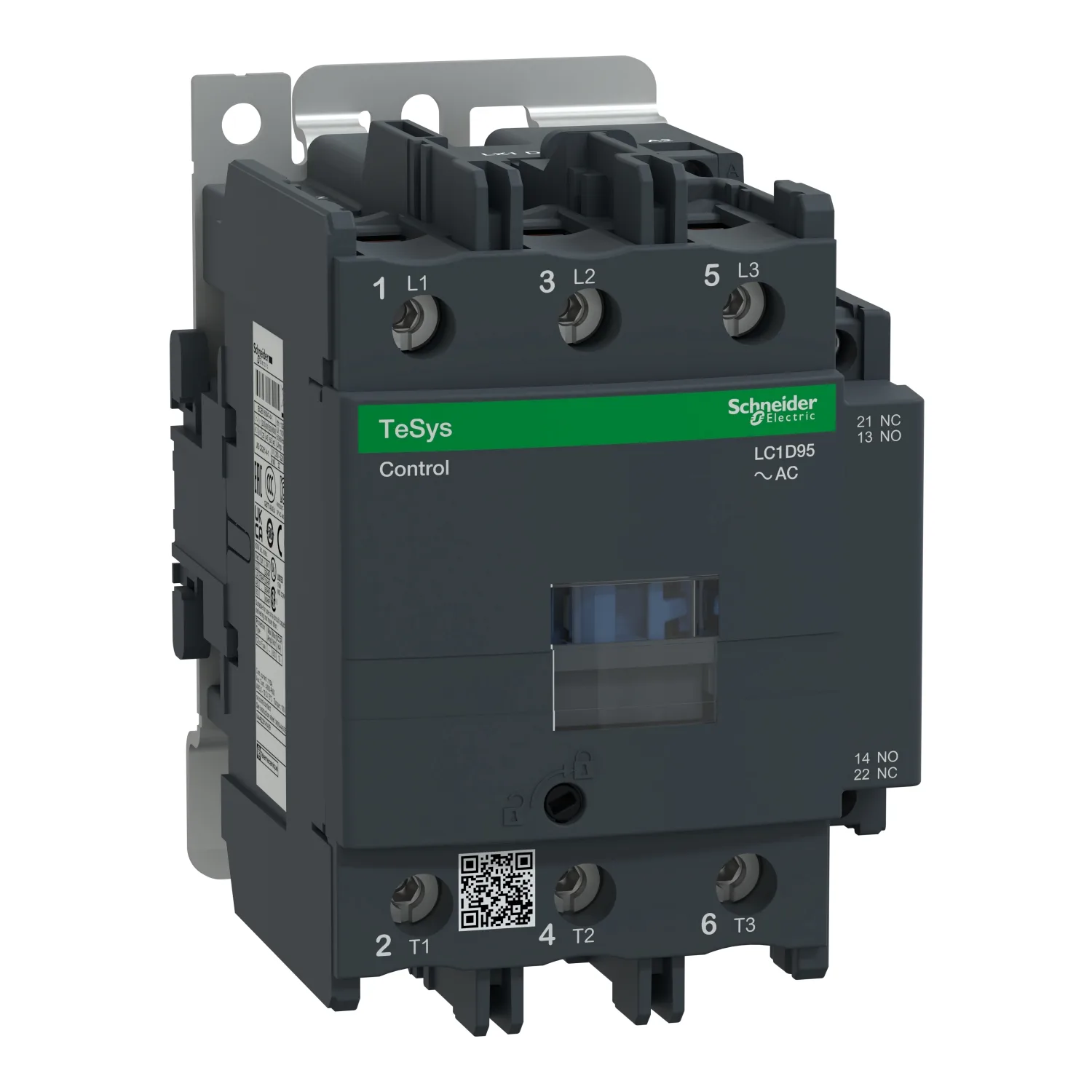

| Motor Gücü KW | 25 kW at 220/230 V AC 50/60 Hz (AC-3); 45 kW at 380/400 V AC 50/60 Hz (AC-3); 45 kW at 415/440 V AC 50/60 Hz (AC-3); 55 kW at 500 V AC 50/60 Hz (AC-3); 45 kW at 660/690 V AC 50/60 Hz (AC-3); 25 kW at 220/230 V AC 50/60 Hz (AC-3e); 45 kW at 380/400 V AC 50/60 Hz (AC-3e); 45 kW at 415/440 V AC 50/60 Hz (AC-3e); 55 kW at 500 V AC 50/60 Hz (AC-3e); 45 kW at 660/690 V AC 50/60 Hz (AC-3e); 15 kW at 400 |
|---|
| Motor Gücü Hp | 7,5 hp at 120 V AC 60 Hz for 1 faz motors; 15 hp at 230/240 V AC 60 Hz for 1 faz motors; 30 hp at 200/208 V AC 60 Hz for 3 faz motors; 30 hp at 230/240 V AC 60 Hz for 3 faz motors; 60 hp at 460/480 V AC 60 Hz for 3 faz motors; 60 hp at 575/600 V AC 60 Hz for 3 faz motors |
|---|
| Uyumluluk Kodu | LC1D |
|---|
| Kutup Kontak Düzenleme | 3 NA |
|---|
| Koruyucu Kapak | Ile |
|---|
| [Ith] Klasik Açık Hava Termik Akımı | 10 A (at 60 °C) for sinyalleme devresi; 125 A (at 60 °C) for güç devresi |
|---|
| Irms Nominal Kapama Kapasitesi | 1100 A at 440 V AC for güç devresi conforming to IEC 60947; 140 A AC for sinyalleme devresi conforming to IEC 60947-5-1; 250 A DC for sinyalleme devresi conforming to IEC 60947-5-1 |
|---|
| Nominal Kesme Kapasitesi | 1100 A at 440 V for güç devresi conforming to IEC 60947 |
|---|
| [Icw] Nominal Kısa Süreli Dayanma Akımı | 1100 A 40 °C - 1 sn for güç devresi; 800 A 40 °C - 10 s for güç devresi; 400 A 40 °C - 1 min for güç devresi; 135 A 40 °C - 10 min for güç devresi; 140 A - 100 ms for sinyalleme devresi; 120 A - 500 ms for sinyalleme devresi; 100 A - 1 sn for sinyalleme devresi |
|---|
| İlgili Sigorta Değeri | 10 A gG for sinyalleme devresi conforming to IEC 60947-5-1; 200 A gG at <= 690 V coordination tip 1 for güç devresi; 160 A gG at <= 690 V coordination tip 2 for güç devresi |
|---|
| Ortalama Empedans | 0,8 mOhm - Ith 125 A 50 Hz for güç devresi |
|---|
| Kutup Başına Güç Dağılımı | 12,5 W AC-1; 7,2 W AC-3; 7,2 W AC-3e |
|---|
| [Ui] Nominal Yalıtım Voltajı | Güç devresi: 1000 V 'e uygunIEC 60947-4-1; Güç devresi: 600 V CSA sertifikali; Güç devresi: 600 V UL sertifikali; Sinyalleme devresi: 690 V 'e uygunIEC 60947-1; Sinyalleme devresi: 600 V CSA sertifikali; Sinyalleme devresi: 600 V UL sertifikali |
|---|
| Aşırı Gerilim Kategorisi | III |
|---|
| Kirletme Derecesi | 3 |
|---|
| [Uimp] Nominal Darbe Dayanım Voltajı | 8 kV 'e uygunIEC 60947 |
|---|
| Güvenlik Güvenilirlik Düzeyi | B10d = 1,3 Mcycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1; B10d = 20 Mcycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
|---|
| Mekanik Dayanıklılık | 4 Mcycles |
|---|
| Elektrik Dayanıklılığı | 1,2 Mcycles 95 A AC-3; 1,3 Mcycles 125 A AC-1; 1,2 Mcycles 95 A AC-3e |
|---|
| Kontrol Devresi Tipi | AC -de 50/60 Hz standart |
|---|
| Bobin Teknolojisi | Yerleşik süpresör modülü olmadan |
|---|
| Kontrol Devresi Gerilim Limitleri | 0,8...1,1 Uc (-40…55 °C):çalışma AC 50 Hz; 0,85...1,1 Uc (-40…55 °C):çalışma AC 60 Hz; 0,3...0,6 Uc (-40…70 °C):düşme AC 50/60 Hz; 1...1.1 Uc (55…70 °C):çalışma AC 50/60 Hz |
|---|
| VA Cinsinden Kalkış Gücü | 245 VA 60 Hz cos phi 0,75 (at 20 °C); 245 VA 50 Hz cos phi 0,75 (at 20 °C) |
|---|
| VA Cinsinden Tutma Güç Tüketimi | 26 VA 60 Hz cos phi 0,3 (at 20 °C); 26 VA 50 Hz cos phi 0,3 (at 20 °C) |
|---|
| Isı Dağılımı | 6…10 W at 50/60 Hz |
|---|
| Çalışma Süresi | 20...35 msn kapama; 6...20 msn açma |
|---|
| Maksimum Çalışma Hızı | 3600 cyc/h at 60 °C |
|---|
| Bağlantılar - Terminaller | Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu; Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek Kablo uçlu; Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz; Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz; Kontrol devresi: vida kele |
|---|
| Sıkma Torku | Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm; Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2; Güç devresi: 12 N.m - üzerinde konnektör - tornavidayla düz Ø 6 - Ø 8 mm; Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm; Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv |
|---|
| Yardımcı Kontak Düzenleme | 1 NA + 1 NK |
|---|
| Yardımcı Kontak Tipi | tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1; tip ayna kontak 1 NK 'e uygunIEC 60947-4-1 |
|---|
| Sinyalleme Devre Frekansı | 25...400 Hz |
|---|
| Minimum Anahtarlama Gerilimi | 17 V for sinyalleme devresi |
|---|
| Minimum Anahtarlama Akımı | 5 mA for sinyalleme devresi |
|---|
| Yalıtım Direnci | > 10 MOhm for sinyalleme devresi |
|---|
| Çakışmama Süresi | 1,5 ms enerji kesmede NK ve NA kontağı arasında; 1,5 ms enerjilemede NK ve NA kontağı arasında |
|---|
| Montaj Desteği | Plaka; Ray |
|---|
