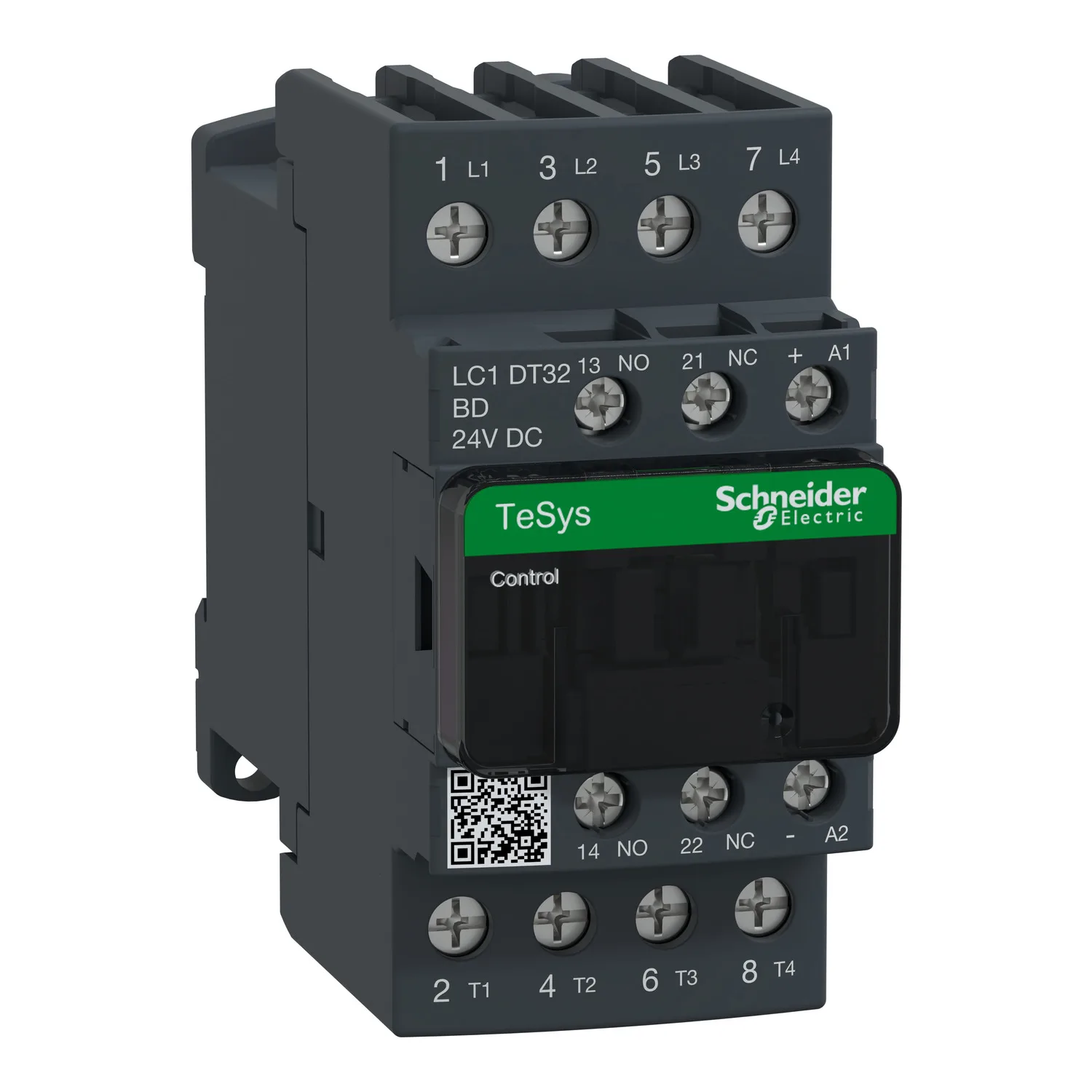

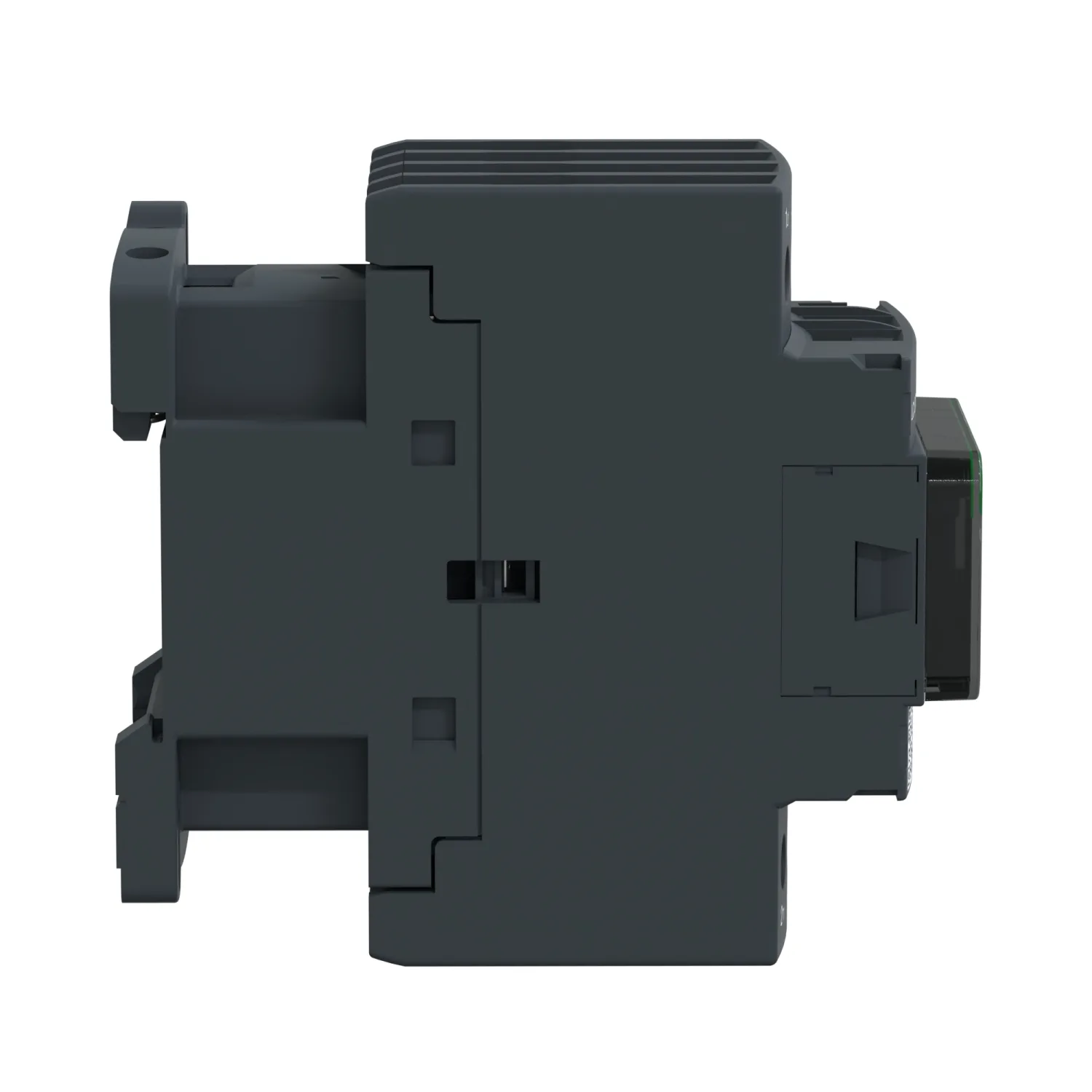

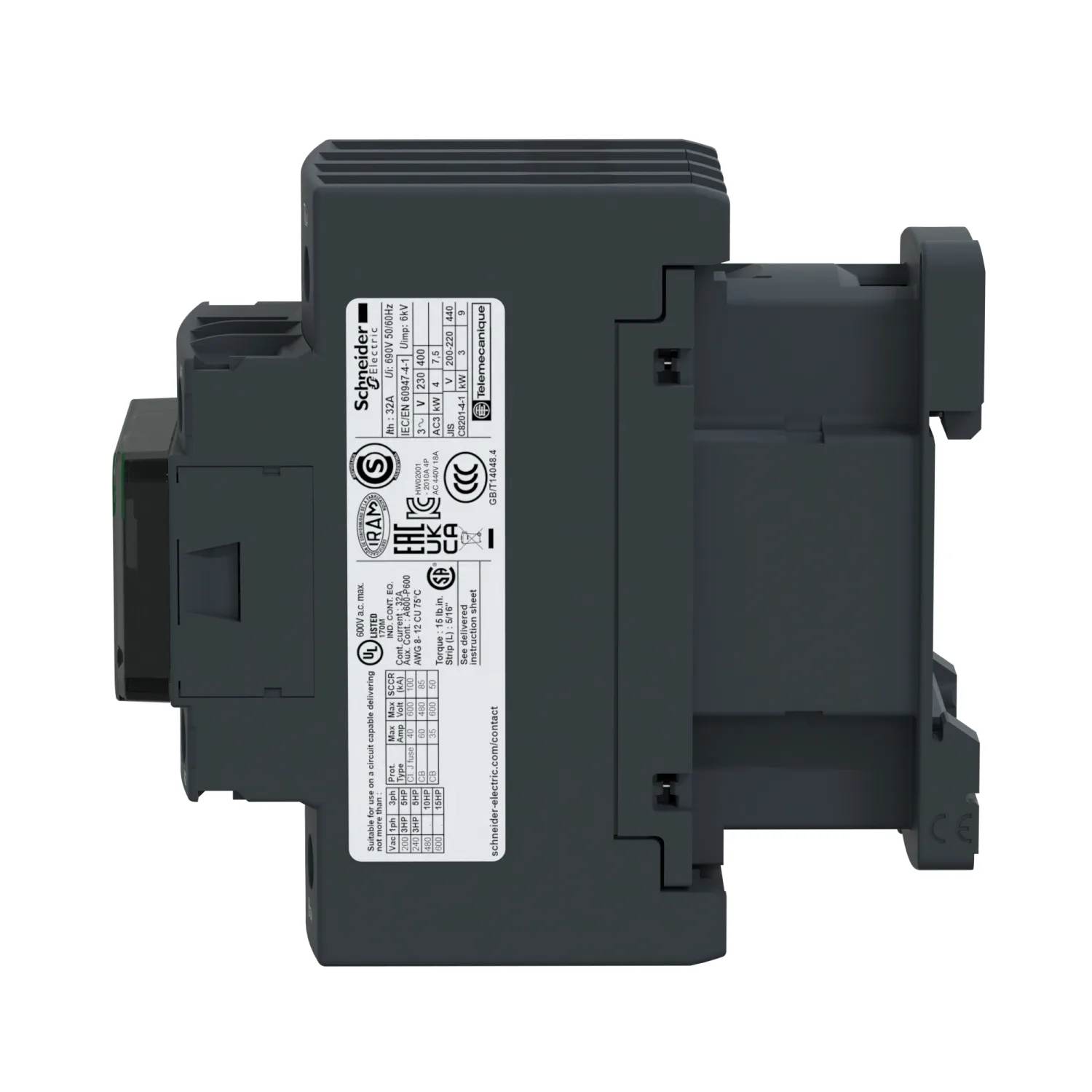

| Uyumluluk Kodu | LC1D |
|---|
| Kutup Kontak Düzenleme | 4 NA |
|---|
| Koruyucu Kapak | Ile |
|---|
| [Ith] Klasik Açık Hava Termik Akımı | 10 A (at 60 °C) for sinyalleme devresi; 32 A (at 60 °C) for güç devresi |
|---|
| Irms Nominal Kapama Kapasitesi | 140 A AC for sinyalleme devresi conforming to IEC 60947-5-1; 250 A DC for sinyalleme devresi conforming to IEC 60947-5-1; 300 A at 440 V for güç devresi conforming to IEC 60947 |
|---|
| Nominal Kesme Kapasitesi | 300 A at 440 V for güç devresi conforming to IEC 60947 |
|---|
| [Icw] Nominal Kısa Süreli Dayanma Akımı | 40 A 40 °C - 10 min for güç devresi; 84 A 40 °C - 1 min for güç devresi; 145 A 40 °C - 10 s for güç devresi; 240 A 40 °C - 1 sn for güç devresi; 100 A - 1 sn for sinyalleme devresi; 120 A - 500 ms for sinyalleme devresi; 140 A - 100 ms for sinyalleme devresi |
|---|
| İlgili Sigorta Değeri | 10 A gG for sinyalleme devresi conforming to IEC 60947-5-1; 50 A gG at <= 690 V coordination tip 1 for güç devresi; 35 A gG at <= 690 V coordination tip 2 for güç devresi |
|---|
| Ortalama Empedans | 2,5 mOhm - Ith 32 A 50 Hz for güç devresi |
|---|
| Kutup Başına Güç Dağılımı | 2,5 W AC-1 |
|---|
| [Ui] Nominal Yalıtım Voltajı | Güç devresi: 600 V CSA sertifikali; Güç devresi: 600 V UL sertifikali; Sinyalleme devresi: 690 V 'e uygunIEC 60947-1; Sinyalleme devresi: 600 V CSA sertifikali; Sinyalleme devresi: 600 V UL sertifikali; Güç devresi: 690 V 'e uygunIEC 60947-4-1 |
|---|
| Aşırı Gerilim Kategorisi | III |
|---|
| Kirletme Derecesi | 3 |
|---|
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV 'e uygunIEC 60947 |
|---|
| Güvenlik Güvenilirlik Düzeyi | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1; B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
|---|
| Mekanik Dayanıklılık | 30 Mcycles |
|---|
| Elektrik Dayanıklılığı | 1 Mcycles 32 A AC-1 Ue'de <= 440 V |
|---|
| Kontrol Devresi Tipi | DC standart |
|---|
| Bobin Teknolojisi | Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör |
|---|
| Kontrol Devresi Gerilim Limitleri | 0,1...0,25 Uc (-40…70 °C):düşme DC; 0,7...1,25 Uc (-40…60 °C):çalışma DC; 1...1.25 Uc (60…70 °C):çalışma DC |
|---|
| W Cinsinden Kalkış Gücü | 5,4 W 20 °C) |
|---|
| W Cinsinden Tutma Güç Tüketimi | 5,4 W -de 20 °C |
|---|
| Çalışma Süresi | 20 ±20 % ms açma; 63 ±15 % ms kapama |
|---|
| Zaman Sabiti | 28 ms |
|---|
| Maksimum Çalışma Hızı | 3600 cyc/h at 60 °C |
|---|
| Bağlantılar - Terminaller | Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu; Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz; Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz; Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu; Kontrol devresi: vida kelepç |
|---|
| Sıkma Torku | Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm; Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2; Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2; Güç devresi: 1,8 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm; Güç devresi: 1,8 N.m - üzerinde vid |
|---|
| Yardımcı Kontak Düzenleme | 1 NA + 1 NK |
|---|
| Yardımcı Kontak Tipi | tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1; tip ayna kontak 1 NK 'e uygunIEC 60947-4-1 |
|---|
| Sinyalleme Devre Frekansı | 25...400 Hz |
|---|
| Minimum Anahtarlama Gerilimi | 17 V for sinyalleme devresi |
|---|
| Minimum Anahtarlama Akımı | 5 mA for sinyalleme devresi |
|---|
| Yalıtım Direnci | > 10 MOhm for sinyalleme devresi |
|---|
| Çakışmama Süresi | 1,5 ms enerji kesmede NK ve NA kontağı arasında; 1,5 ms enerjilemede NK ve NA kontağı arasında |
|---|

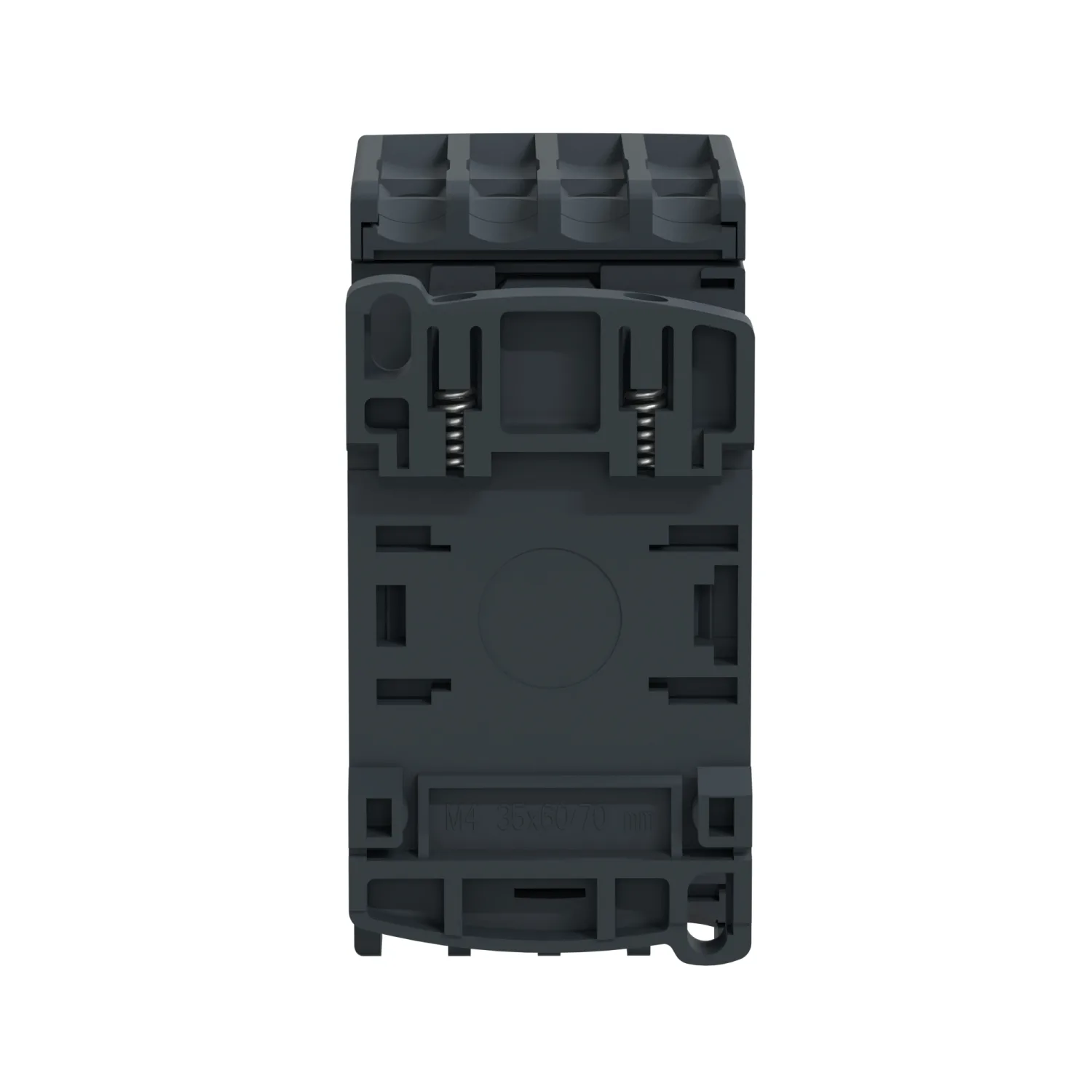

| Montaj Desteği | Ray; Plaka |
|---|
