Schneider

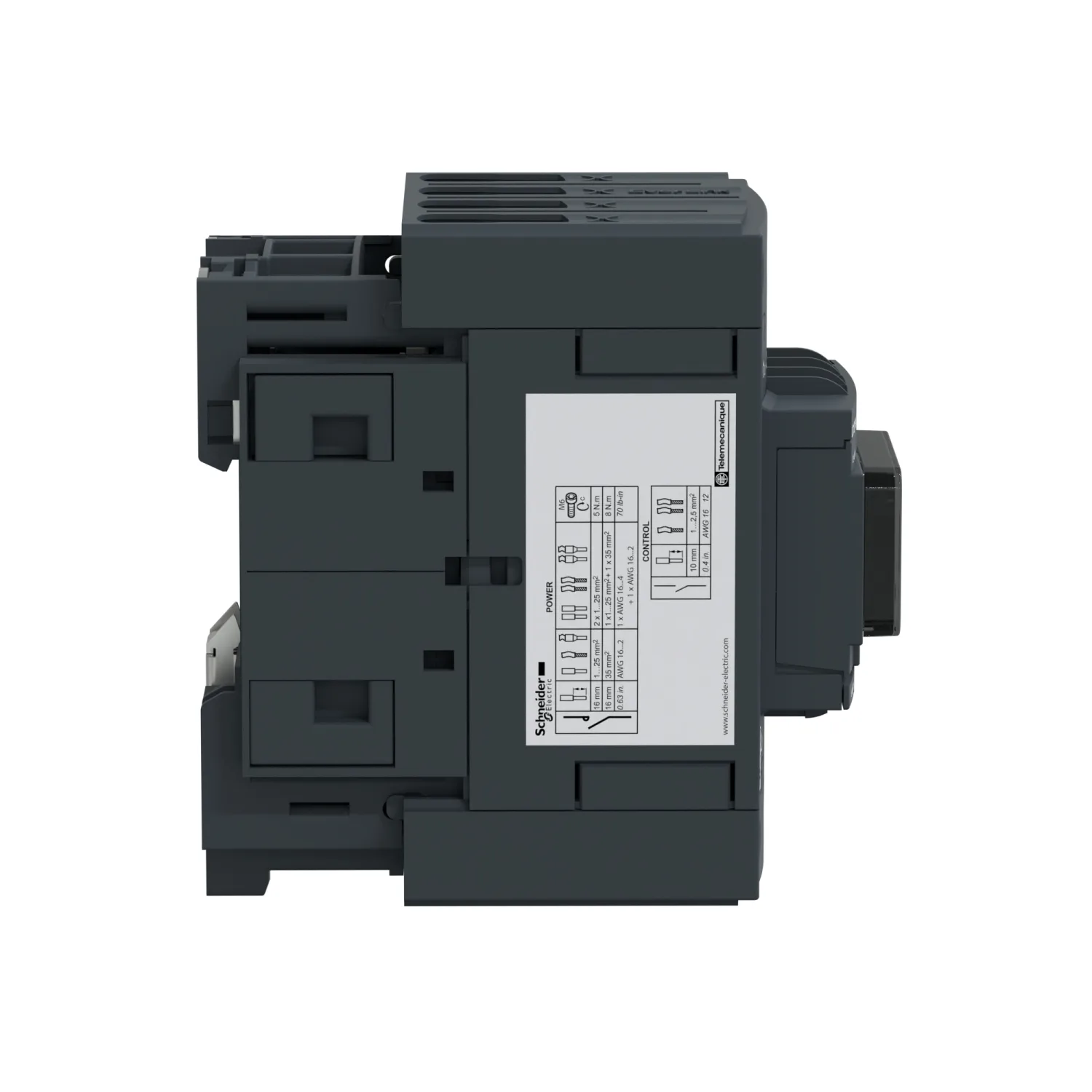

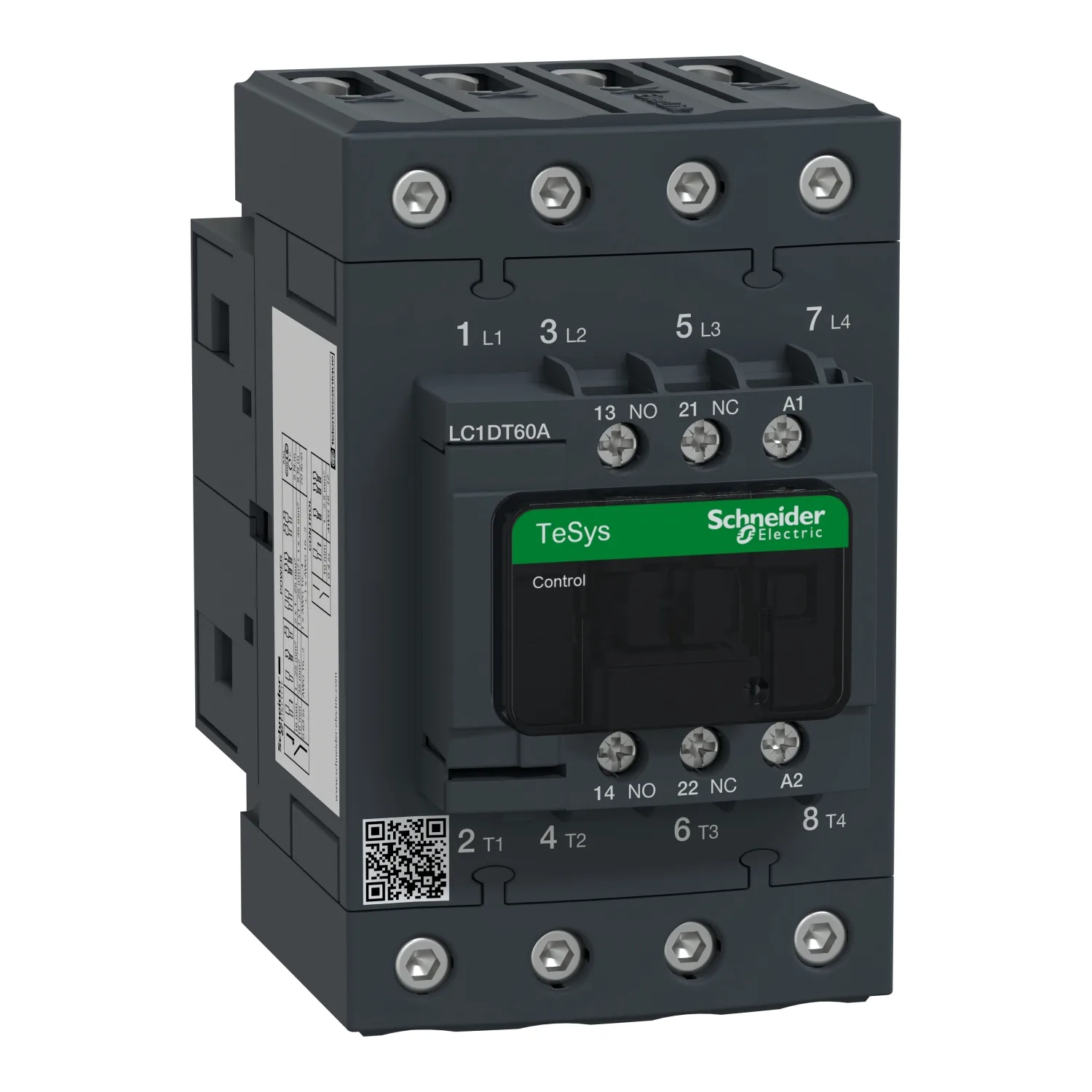

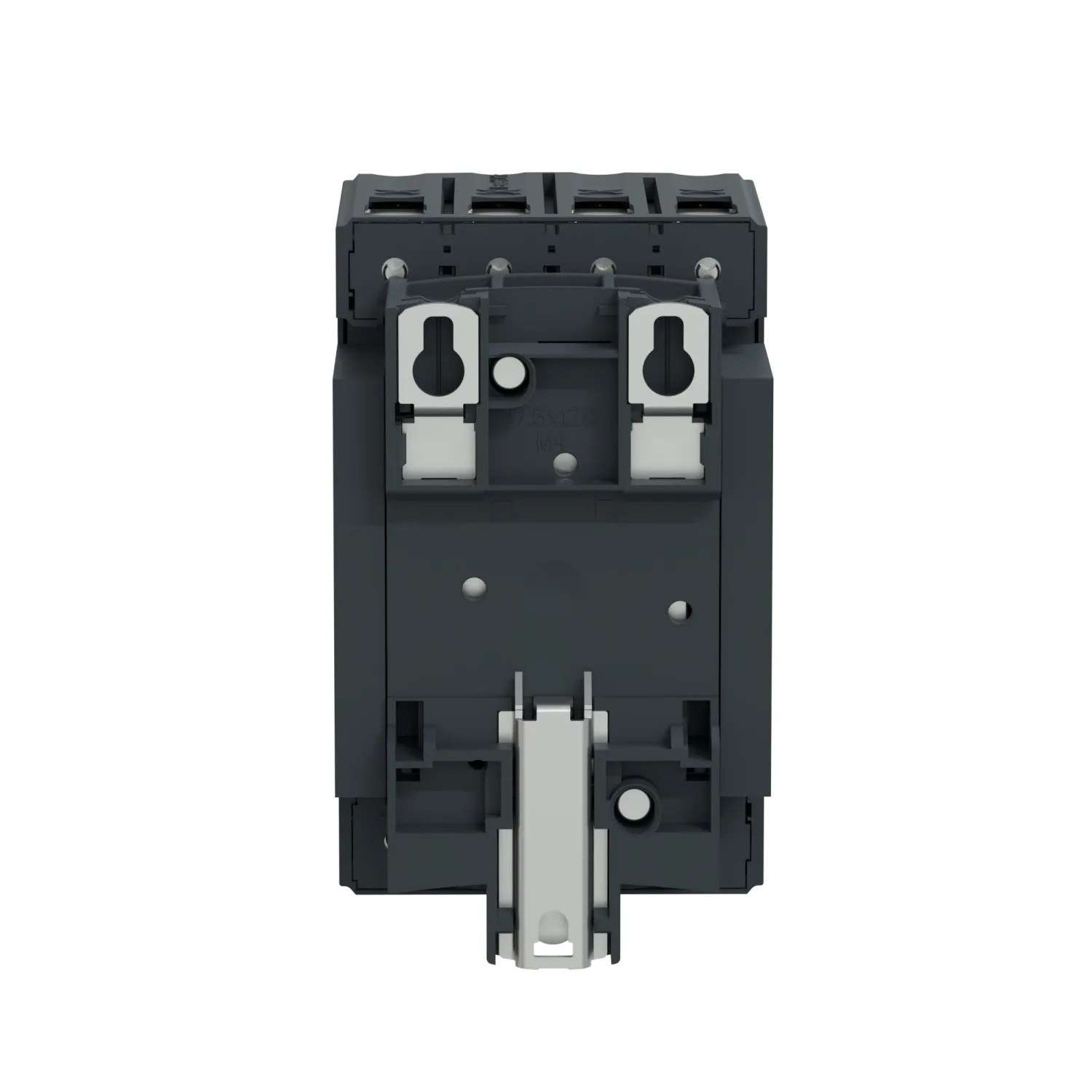

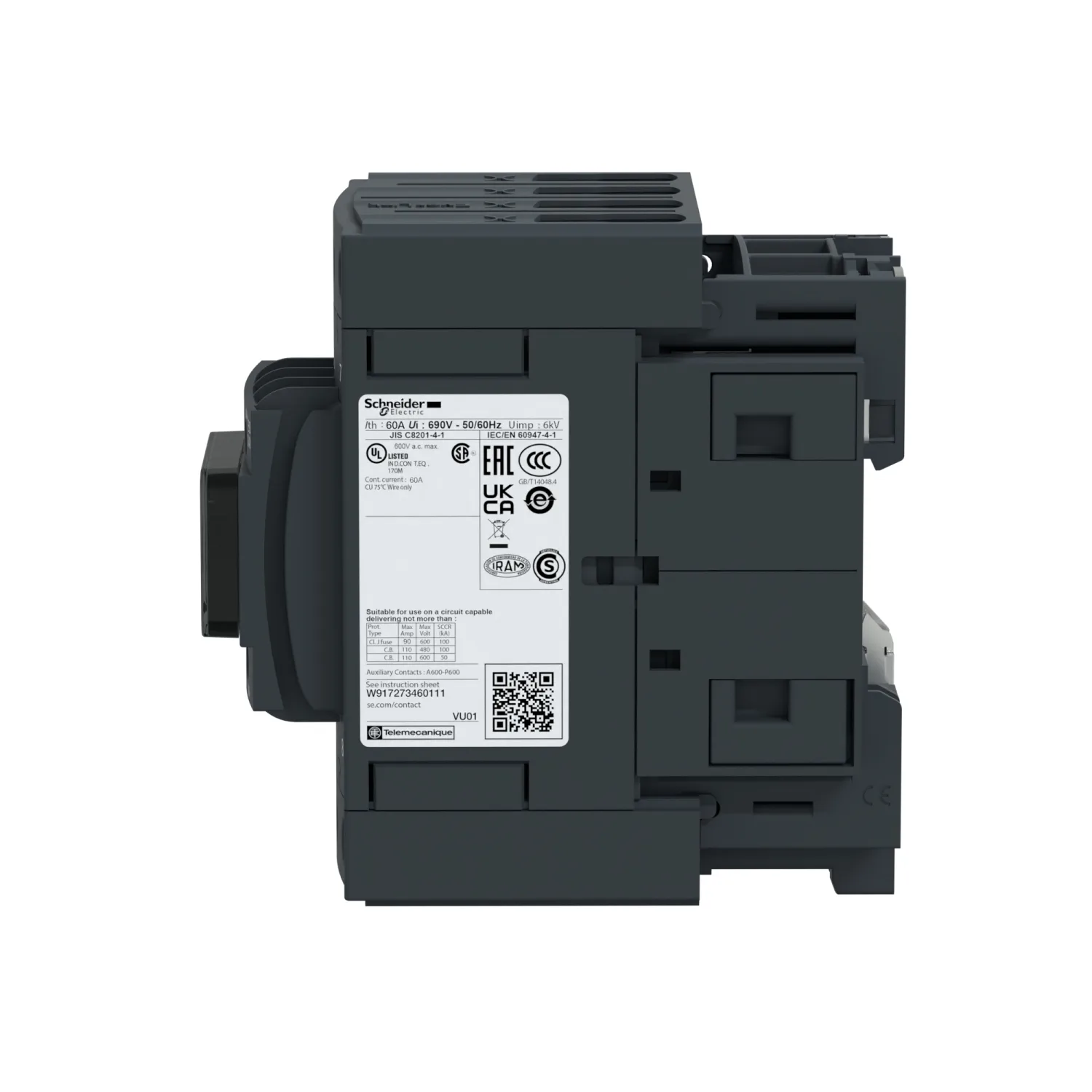

LC1DT60AM7 - TeSys Deca Kontaktör 4P 60A AC1 220VAC 4NA
Schneider LC1DT60AM7, TeSys Deca Kontaktör 4P 60A AC1 220VAC 4NA. Kategori: TeSys Deca Kontaktörler. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:LC1DT60AM7
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:258,64 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- TeSys; TeSys Deca
- Ürün Serisi
- TeSys Deca Advanced
- Ürün Ya Da Bileşen Tipi
- Kontaktör
- Ürün Grubu
- LC1D
Ürün Açıklaması
- TeSys D kontaktör, 4 kutup (4NO), endüktif olmayan yük uygulamaları için maksimum 60A/440V AC-1
- 220V 50/60Hz AC bobin, 1NO+1NC yerleşik yardımcı kontaklar (NC ayna sertifikalı), EverLink BTR vidalı terminalleri ile güç bağlantıları ve vidalı kelepçe terminalleri ile kontrol
- 3600 devir/saat'e kadar çalışma derecesi ve 60°C'ye kadar olan ortamlarda yüksek güvenilirlik ve dayanıklılık sağlar
- Kompakt (70 mm genişlik), DIN rayına montaj veya vidayla sabitleme
- Multi standart sertifikalı (IEC, UL, CSA, CCC, EAC, Marine), Green Premium uyumlu (RoHS/REACh).
Başlıca Özellikler
- Tüm makinelerin yeni modern görünümü ve hissi
- Electro evsel ve HVAC uygulamalarının gereksinimlerini karşılamak üzere tasarlanmıştır
- Çok standartlı vidalarla kurulumu ve çalıştırması daha kolay
- IEC60335-1 uyumluluğu, geliştirilmiş yangın direnci ve toz geçirmez yardımcılar ile
- Teknik belgeler için dijital müşteri deneyimi
Teknik Özellikler
Ana10
| Seri | TeSys; TeSys Deca |
|---|---|
| Ürün Serisi | TeSys Deca Advanced |
| Ürün Ya Da Bileşen Tipi | Kontaktör |
| Ürün Grubu | LC1D |
| Kontaktör Uygulaması | Direnç yükü |
| Kullanım Kategorisi | AC-1 |
| Kutup Tanımı | 4P |
| [Ue] Nominal Çalışma Voltajı | Güç devresi: <= 690 V AC 25...400 Hz; Güç devresi: <= 300 V DC |
| [Ie] Nominal Çalışma Akımı | 60 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi |
| [Uc] Kontrol Devresi Gerilimi | 220 V AC 50/60 Hz |
Tamamlayıcı35
| Uyumluluk Kodu | LC1D |
|---|---|
| Kutup Kontak Düzenleme | 4 NA |
| Koruyucu Kapak | Ile |
| [Ith] Klasik Açık Hava Termik Akımı | 10 A (at 60 °C) for sinyalleme devresi; 60 A (at 60 °C) for güç devresi |
| Irms Nominal Kapama Kapasitesi | 140 A AC for sinyalleme devresi conforming to IEC 60947-5-1; 250 A DC for sinyalleme devresi conforming to IEC 60947-5-1; 800 A at 440 V for güç devresi conforming to IEC 60947 |
| Nominal Kesme Kapasitesi | 800 A at 440 V for güç devresi conforming to IEC 60947 |
| [Icw] Nominal Kısa Süreli Dayanma Akımı | 320 A 40 °C - 10 s for güç devresi; 720 A 40 °C - 1 sn for güç devresi; 72 A 40 °C - 10 min for güç devresi; 165 A 40 °C - 1 min for güç devresi; 100 A - 1 sn for sinyalleme devresi; 120 A - 500 ms for sinyalleme devresi; 140 A - 100 ms for sinyalleme devresi |
| İlgili Sigorta Değeri | 10 A gG for sinyalleme devresi conforming to IEC 60947-5-1; 80 A gG at <= 690 V coordination tip 1 for güç devresi; 80 A gG at <= 690 V coordination tip 2 for güç devresi |
| Ortalama Empedans | 1,6 mOhm - Ith 60 A 50 Hz for güç devresi |
| Kutup Başına Güç Dağılımı | 5,8 W AC-1 |
| [Ui] Nominal Yalıtım Voltajı | Güç devresi: 600 V CSA sertifikali; Güç devresi: 600 V UL sertifikali; Sinyalleme devresi: 690 V 'e uygunIEC 60947-1; Sinyalleme devresi: 600 V CSA sertifikali; Sinyalleme devresi: 600 V UL sertifikali; Güç devresi: 690 V 'e uygunIEC 60947-4-1 |
| Aşırı Gerilim Kategorisi | III |
| Kirletme Derecesi | 3 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV 'e uygunIEC 60947 |
| Güvenlik Güvenilirlik Düzeyi | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1; B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| Mekanik Dayanıklılık | 6 Mcycles |
| Elektrik Dayanıklılığı | 1,4 Mcycles 60 A AC-1 Ue'de <= 440 V |
| Kontrol Devresi Tipi | AC -de 50/60 Hz |
| Bobin Teknolojisi | Yerleşik süpresör modülü olmadan |
| Kontrol Devresi Gerilim Limitleri | 0,3...0,6 Uc (-40…70 °C):düşme AC 50/60 Hz; 0,8...1,1 Uc (-40…60 °C):çalışma AC 50 Hz; 0,85...1,1 Uc (-40…60 °C):çalışma AC 60 Hz; 1...1.1 Uc (60…70 °C):çalışma AC 50/60 Hz |
| VA Cinsinden Kalkış Gücü | 140 VA 60 Hz cos phi 0,75 (at 20 °C); 160 VA 50 Hz cos phi 0,75 (at 20 °C) |
| VA Cinsinden Tutma Güç Tüketimi | 13 VA 60 Hz cos phi 0,3 (at 20 °C); 15 VA 50 Hz cos phi 0,3 (at 20 °C) |
| Isı Dağılımı | 4…5 W at 50/60 Hz |
| Çalışma Süresi | 4...19 msn açma; 12...26 msn kapama |
| Maksimum Çalışma Hızı | 3600 cyc/h at 60 °C |
| Bağlantılar - Terminaller | Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu; Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz; Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz; Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu; Kontrol devresi: vida kelepç |
| Sıkma Torku | Kontrol devresi: 1,7 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla düz Ø 6 mm; Kontrol devresi: 1,7 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla Philips No 2; Güç devresi: 8 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 25…35 mm² altıgen 4 mm; Güç devresi: 5 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 1…25 mm² altıgen 4 mm; Kontrol devresi: |
| Yardımcı Kontak Düzenleme | 1 NA + 1 NK |
| Yardımcı Kontak Tipi | tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1; tip ayna kontak 1 NK 'e uygunIEC 60947-4-1 |
| Sinyalleme Devre Frekansı | 25...400 Hz |
| Minimum Anahtarlama Gerilimi | 17 V for sinyalleme devresi |
| Minimum Anahtarlama Akımı | 5 mA for sinyalleme devresi |
| Yalıtım Direnci | > 10 MOhm for sinyalleme devresi |
| Çakışmama Süresi | 1,5 ms enerji kesmede NK ve NA kontağı arasında; 1,5 ms enerjilemede NK ve NA kontağı arasında |
| Montaj Desteği | Ray; Plaka |
Ortam13
| Standartlar | CSA C22.2 No 14; EN 60947-4-1; EN 60947-5-1; IEC 60947-4-1; IEC 60947-5-1; UL 60947-4-1; IEC 60335-1 |
|---|---|
| Ürün Sertifikaları | LROS (Lloyds register of shipping); UL; GOST; BV; CCC; CSA; RINA; DNV; GL |
| IP Koruma Derecesi | IP20 ön yüz 'e uygunIEC 60529 |
| Koruyucu Bakım | TH 'e uygunIEC 60068-2-30 |
| İklimsel Dayanım | 'e uygunIACS E10 nemli sıcağa maruz kalma; 'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalma |
| Cihazın Çevresindeki İzin Verilebilir Ortam Hava Sıcaklığı | -40…60 °C; 60…70 °C değer kaybı ile |
| Çalışma Yüksekliği | 0...3000 m |
| Yangına Dayanıklılık | 850 °C 'e uygunIEC 60695-2-1 |
| Mekanik Dayanıklılık | Titreşimler kontaktör açık (2 Gn, 5...300 Hz); Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz); Şoklar kontaktör kapalı (11 msn için 15 Gn); Şoklar kontaktör açık (11 msn için 10 Gn) |
| Yükseklik | 122 mm |
| Genişlik | 70 mm |
| Derinlik | 120 mm |
| Ürün Ağırlığı | 1,09 kg |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 8,000 cm |
| Package 1 Width | 13,500 cm |
| Package 1 Length | 15,300 cm |
| Paket Ağırlığı (Lbs) | 1,091 kg |
| Unit Type Of Package 2 | S02 |
| Number Of Units İn Package 2 | 7 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 8,212 kg |
| Unit Type Of Package 3 | P06 |
| Number Of Units İn Package 3 | 112 |
| Package 3 Height | 75,000 cm |
| Package 3 Width | 60,000 cm |
| Package 3 Length | 80,000 cm |
| Package 3 Weight | 138,500 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
