| [Uimp] Nominal Darbe Dayanım Voltajı | 8 kV |
|---|
| [Ith] Klasik Açık Hava Termik Akımı | 500 A (at 40 °C) |
|---|
| Nominal Kesme Kapasitesi | 3200 A conforming to IEC 60947-4-1 |
|---|
| [Icw] Nominal Kısa Süreli Dayanma Akımı | 3600 A 40 °C - 10 s; 2400 A 40 °C - 30 s; 1700 A 40 °C - 1 min; 1200 A 40 °C - 3 min; 1000 A 40 °C - 10 min |
|---|
| İlgili Sigorta Değeri | 400 A aM at <= 440 V; 500 A gG at <= 440 V |
|---|
| Ortalama Empedans | 0,26 mOhm - Ith 500 A 50 Hz |
|---|
| [Ui] Nominal Yalıtım Voltajı | 1000 V 'e uygunIEC 60947-4-1; 1500 V 'e uygunVDE 0110 grup C |
|---|
| Kutup Başına Güç Dağılımı | 65 W AC-1; 42 W AC-3 |
|---|
| Aşırı Gerilim Kategorisi | III |
|---|
| Power Pole Contact Composition | 3 NA |
|---|
| Motor Gücü KW | 75 kW at 400 V AC 50/60 Hz (AC-4); 200 kW at 380...400 V AC 50/60 Hz (AC-3); 220 kW at 415 V AC 50/60 Hz (AC-3); 250 kW at 440 V AC 50/60 Hz (AC-3); 257 kW at 500 V AC 50/60 Hz (AC-3); 280 kW at 660...690 V AC 50/60 Hz (AC-3); 185 kW at 1000 V AC 50/60 Hz (AC-3); 110 kW at 220...230 V AC 50/60 Hz (AC-3) |
|---|
| Kontrol Devresi Gerilim Limitleri | Çalışma: 0,85...1,1 Uc 40...400 Hz 55 °C); Düşme: 0,3...0,5 Uc 40...400 Hz 55 °C) |
|---|
| Mekanik Dayanıklılık | 10 Mcycles |
|---|
| VA Cinsinden Kalkış Gücü | 1075 VA, 40...400 Hz 0,9 20 °C) |
|---|
| VA Cinsinden Tutma Güç Tüketimi | 15 VA, 40...400 Hz 0,9 20 °C) |
|---|
| Maksimum Çalışma Hızı | 2400 cyc/h -de <55 °C |
|---|
| Çalışma Süresi | 40...65 msn kapama; 100...170 msn açma |
|---|
| Bağlantılar - Terminaller | Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz; Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz; Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile; Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile; Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uç |
|---|
| Sıkma Torku | Kontrol devresi: 1,2 N.m; Güç devresi: 35 N.m |
|---|
| Montaj Desteği | Plaka |
|---|
| Isı Dağılımı | 14 W |
|---|
| Standartlar | IEC 60947-4-1; EN 60947-1; EN 60947-4-1; IEC 60947-1; JIS C8201-4-1 |
|---|
| Ürün Sertifikaları | LROS (Lloyds register of shipping); CCC; RINA; ABS; BV; CB; DNV; UL; RMRoS; UKCA |
|---|

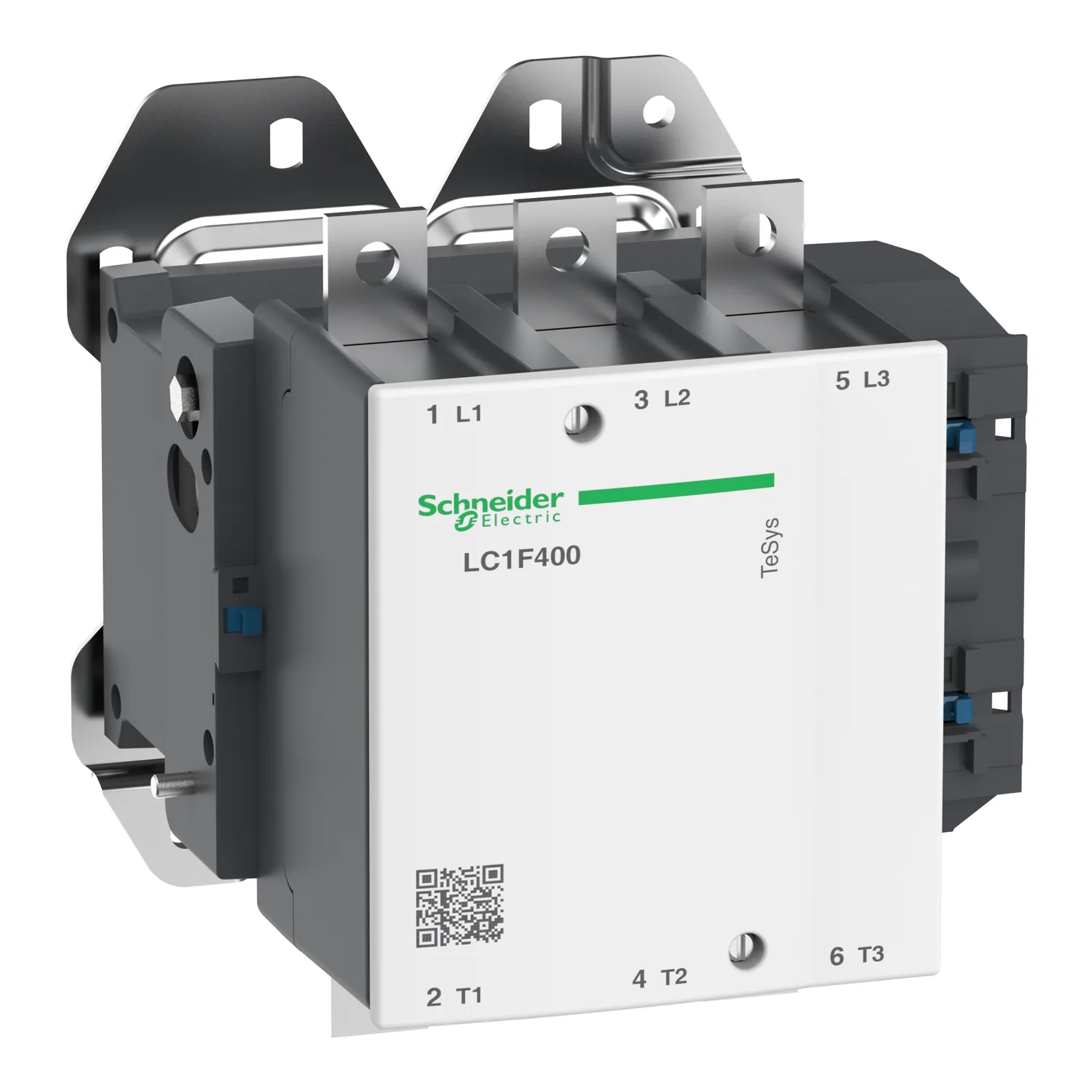

| Uyumluluk Kodu | LC1F |
|---|
| Kontrol Devresi Tipi | AC -de 40...400 Hz |
|---|
