Schneider

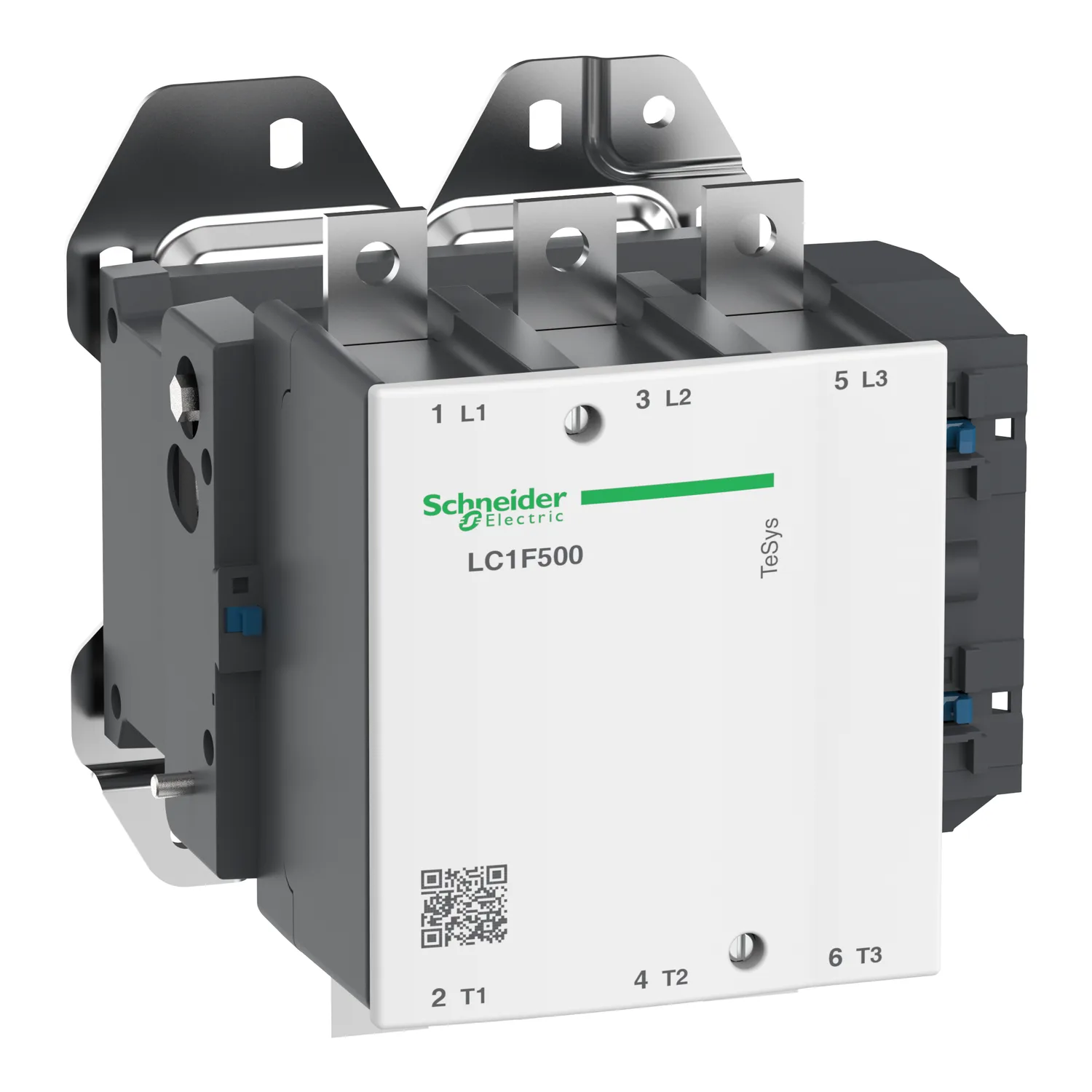

LC1F500M7 - Kontaktör: 3 kutuplu; NA x3; 220VAC; 500A; DIN ray montajı için
Satışta değil
Schneider LC1F500M7, Kontaktör: 3 kutuplu; NA x3; 220VAC; 500A; DIN ray montajı için. Kategori: TeSys F Kontaktörler. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:LC1F500M7
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Seri
- TeSys
- Ürün Serisi
- TeSys F
- Ürün Ya Da Bileşen Tipi
- Kontaktör
- Ürün Grubu
- LC1F
Ürün Açıklaması
- 2400 devir/saat'e kadar yüksek çalışma hızları ve 55°C'ye kadar olan ortamlar için yüksek güvenilirlik ve dayanıklılık sağlar
- Çekmeceye monte bobini ve çok çeşitli eklenti blokları ve aksesuarları (ayrıca sipariş edilecek) sayesinde kurulum ve bakımı kolaylaştırır
- Multi standart sertifikalı (IEC, UL, CSA, CCC, EAC, Marine), Green Premium uyumlu (RoHS/REACh).
Teknik Özellikler
Ana10
| Seri | TeSys |
|---|---|
| Ürün Serisi | TeSys F |
| Ürün Ya Da Bileşen Tipi | Kontaktör |
| Ürün Grubu | LC1F |
| Kontaktör Uygulaması | Motor kontrol; Direnç yükü |
| Kullanım Kategorisi | AC-1; AC-4; AC-3 |
| Kutup Tanımı | 3P |
| [Ue] Nominal Çalışma Voltajı | <= 1000 V AC 50/60 Hz; <= 460 V DC |
| Kontrol Devresi Gerilimi | 220 V AC 40...400 Hz |
| [Ie] Nominal Çalışma Akımı | 700 A (at <40 °C) at <= 440 V AC AC-1; 500 A (at <55 °C) at <= 440 V AC AC-3 |
Tamamlayıcı28
| [Uimp] Nominal Darbe Dayanım Voltajı | 8 kV |
|---|---|
| [Ith] Klasik Açık Hava Termik Akımı | 700 A (at 40 °C) |
| Nominal Kesme Kapasitesi | 4000 A conforming to IEC 60947-4-1 |
| [Icw] Nominal Kısa Süreli Dayanma Akımı | 4200 A 40 °C - 10 s; 3200 A 40 °C - 30 s; 2400 A 40 °C - 1 min; 1500 A 40 °C - 3 min; 1200 A 40 °C - 10 min |
| İlgili Sigorta Değeri | 500 A aM at <= 440 V; 800 A gG at <= 440 V |
| Ortalama Empedans | 0,18 mOhm - Ith 700 A 50 Hz |
| [Ui] Nominal Yalıtım Voltajı | 1000 V 'e uygunIEC 60947-4-1; 1500 V 'e uygunVDE 0110 grup C |
| Kutup Başına Güç Dağılımı | 88 W AC-1; 45 W AC-3 |
| Aşırı Gerilim Kategorisi | III |
| Power Pole Contact Composition | 3 NA |
| Motor Gücü KW | 250 kW at 380...400 V AC 50/60 Hz (AC-3); 280 kW at 415 V AC 50/60 Hz (AC-3); 295 kW at 440 V AC 50/60 Hz (AC-3); 355 kW at 500 V AC 50/60 Hz (AC-3); 335 kW at 660...690 V AC 50/60 Hz (AC-3); 335 kW at 1000 V AC 50/60 Hz (AC-3); 147 kW at 220...230 V AC 50/60 Hz (AC-3); 80 kW at 400 V AC 50/60 Hz (AC-4) |
| Kontrol Devresi Gerilim Limitleri | Çalışma: 0,85...1,1 Uc 40...400 Hz 55 °C); Düşme: 0,3...0,5 Uc 40...400 Hz 55 °C) |
| Mekanik Dayanıklılık | 10 Mcycles |
| VA Cinsinden Kalkış Gücü | 1100 VA, 40...400 Hz 0,9 20 °C) |
| VA Cinsinden Tutma Güç Tüketimi | 18 VA, 40...400 Hz 0,9 20 °C) |
| Maksimum Çalışma Hızı | 2400 cyc/h -de <55 °C |
| Çalışma Süresi | 40...65 msn kapama; 100...170 msn açma |
| Bağlantılar - Terminaller | Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz; Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz; Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile; Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile; Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uç |
| Sıkma Torku | Kontrol devresi: 1,2 N.m; Güç devresi: 35 N.m |
| Montaj Desteği | Plaka |
| Isı Dağılımı | 18 W |
| Motor Power Range | 250…500 kW -de 380…440 V 3 faz; 110…220 kW -de 380…440 V 3 faz; 110…220 kW -de 200…240 V 3 faz; 250…500 kW -de 480…500 V 3 faz |
| Motor Yolverici Tipi | Doğrudan hat içi kontaktör |
| Çıkış Standardı | 220 V AC standart |
| Standartlar | EN 60947-4-1; IEC 60947-1; EN 60947-1; JIS C8201-4-1; IEC 60947-4-1 |
| Ürün Sertifikaları | CSA; CB; RMRoS; ABS; LROS (Lloyds register of shipping); UL; RINA; BV; DNV; UKCA |
| Uyumluluk Kodu | LC1F |
| Kontrol Devresi Tipi | AC -de 40...400 Hz |
Ortam10
| IP Koruma Derecesi | IP20 ön yüz kaplar ile 'e uygunIEC 60529; IP20 ön yüz kaplar ile 'e uygunVDE 0106 |
|---|---|
| Koruyucu Bakım | TH |
| Nominal Çalışma Ortam Sıcaklığı | -5…55 °C |
| Depolama Ortam Koşulları | -60…80 °C |
| Cihazın Çevresindeki İzin Verilebilir Ortam Hava Sıcaklığı | -40…70 °C |
| Yükseklik | 238 mm |
| Genişlik | 233 mm |
| Derinlik | 232 mm |
| Çalışma Yüksekliği | 3000 m değer kaybı olmadan |
| Ürün Ağırlığı | 11,35 kg |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 27,000 cm |
| Package 1 Width | 29,000 cm |
| Package 1 Length | 33,500 cm |
| Paket Ağırlığı (Lbs) | 11,646 kg |
| Unit Type Of Package 2 | P06 |
| Number Of Units İn Package 2 | 4 |
| Package 2 Height | 75,000 cm |
| Package 2 Width | 60,000 cm |
| Package 2 Length | 80,000 cm |
| Package 2 Weight | 103,188 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
