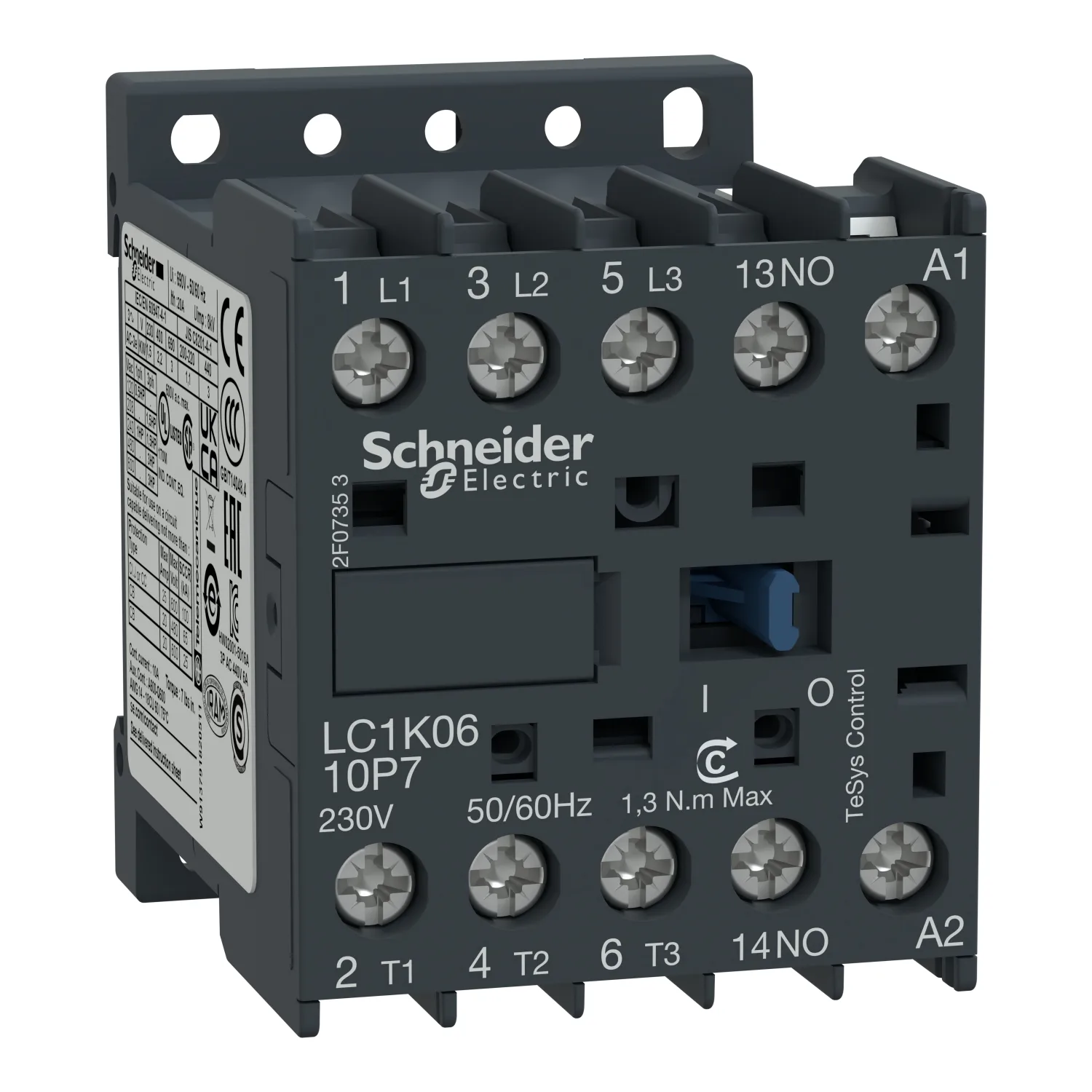

| Kullanım Kategorisi | AC-3; AC-3e; AC-1; AC-4 |
|---|
| Kutup Tanımı | 3P |
|---|
| Power Pole Contact Composition | 3 NA |
|---|
| [Ue] Nominal Çalışma Voltajı | Güç devresi: <= 690 V AC <= 400 Hz; Sinyalleme devresi: <= 690 V AC <= 400 Hz |
|---|
| [Ie] Nominal Çalışma Akımı | 12 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi; 12 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi; 20 A (at <60 °C) at <= 690 V AC AC-1 for güç devresi |
|---|
| Kontrol Devresi Tipi | AC -de 50/60 Hz |
|---|
| Kontrol Devresi Gerilimi | 220...230 V AC 50/60 Hz |
|---|
| Motor Gücü KW | 3 kW -de 220...230 V AC 50/60 Hz AC-3; 5,5 kW -de 380...415 V AC 50/60 Hz AC-3; 5,5 kW -de 440 V AC 50/60 Hz AC-3; 4 kW -de 690 V AC 50/60 Hz AC-3; 3 kW -de 220...230 V AC 50/60 Hz AC-3e; 5,5 kW -de 380...415 V AC 50/60 Hz AC-3e; 5,5 kW -de 440 V AC 50/60 Hz AC-3e; 4 kW -de 690 V AC 50/60 Hz AC-3e; 3 kW -de 220...230 V AC 50/60 Hz AC-4; 5,5 kW -de 380...415 V AC 50/60 Hz AC-4; 5,5 kW -de 440 V AC |
|---|
| Yardımcı Kontak Düzenleme | 1 NA |
|---|
| [Uimp] Nominal Darbe Dayanım Voltajı | 8 kV |
|---|
| Aşırı Gerilim Kategorisi | III |
|---|
| [Ith] Klasik Açık Hava Termik Akımı | 20 A (at 60 °C) for güç devresi; 10 A (at 50 °C) for sinyalleme devresi |
|---|
| Irms Nominal Kapama Kapasitesi | 144 A AC for güç devresi conforming to IEC 60947; 110 A AC for sinyalleme devresi conforming to IEC 60947 |
|---|
| Nominal Kesme Kapasitesi | 110 A at 440 V conforming to IEC 60947; 80 A at 500 V conforming to IEC 60947; 70 A at 660...690 V conforming to IEC 60947 |
|---|
| [Icw] Nominal Kısa Süreli Dayanma Akımı | 115 A 50 °C - 1 sn for güç devresi; 105 A 50 °C - 5 s for güç devresi; 100 A 50 °C - 10 s for güç devresi; 75 A 50 °C - 30 s for güç devresi; 55 A 50 °C - 1 min for güç devresi; 50 A 50 °C - 3 min for güç devresi; 25 A 50 °C - >= 15 min for güç devresi; 80 A - 1 sn for sinyalleme devresi; 90 A - 500 ms for sinyalleme devresi; 110 A - 100 ms for sinyalleme devresi |
|---|
| İlgili Sigorta Değeri | 25 A gG at <= 440 V for güç devresi; 25 A aM for güç devresi; 10 A gG for sinyalleme devresi conforming to IEC 60947; 10 A gG for sinyalleme devresi conforming to VDE 0660 |
|---|
| Ortalama Empedans | 3 mOhm - Ith 20 A 50 Hz for güç devresi |
|---|
| [Ui] Nominal Yalıtım Voltajı | Güç devresi: 600 V 'e uygunUL 508; Güç devresi: 690 V 'e uygunIEC 60947-4-1; Sinyalleme devresi: 690 V 'e uygunIEC 60947-4-1; Sinyalleme devresi: 690 V 'e uygunIEC 60947-5-1; Sinyalleme devresi: 600 V 'e uygunUL 508; Güç devresi: 600 V 'e uygunCSA C22.2 No 14; Sinyalleme devresi: 600 V 'e uygunCSA C22.2 No 14 |
|---|
| Yalıtım Direnci | > 10 MOhm for sinyalleme devresi |
|---|
| VA Cinsinden Kalkış Gücü | 30 VA (at 20 °C) |
|---|
| VA Cinsinden Tutma Güç Tüketimi | 4,5 VA (at 20 °C) |
|---|
| Isı Dağılımı | 1,3 W |
|---|
| Kontrol Devresi Gerilim Limitleri | Çalışma: 0,8...1,15 Uc (at <50 °C); Düşme: >= 0.20 Uc (at <50 °C) |
|---|
| Bağlantılar - Terminaller | Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı; Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek kablo uçsuz; Vida kelepçesi terminalleri 1 kablo(lar) 0,34…2,5 mm²esnek ile; Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı; Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz; Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek ile |
|---|
| Maksimum Çalışma Hızı | 3600 cyc/h |
|---|
| Bobin Teknolojisi | Yerleşik süpresör modülü olmadan |
|---|
| Yardımcı Kontak Tipi | tip anlık 1 NA |
|---|
| Sinyalleme Devre Frekansı | <= 400 Hz |
|---|
| Minimum Anahtarlama Akımı | 5 mA for sinyalleme devresi |
|---|
| Minimum Anahtarlama Gerilimi | 17 V for sinyalleme devresi |
|---|
| Montaj Desteği | Ray; Plaka |
|---|
| Sıkma Torku | 0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri Philips No 2; 0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri düz Ø 6 mm; 0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri pozidriv No 2 |
|---|
| Çalışma Süresi | 10...20 msn bobinin enerjisini kesme ve NA açma; 10...20 msn bobin enerjileme ve NA kapama |
|---|
| Güvenlik Güvenilirlik Düzeyi | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1; B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
|---|
| Çakışmama Mesafesi | 0,5 mm |
|---|
| Mekanik Dayanıklılık | 10 Mcycles |
|---|
| Elektrik Dayanıklılığı | 1,3 Mcycles 12 A AC-3 Ue'de <= 440 V; 1,3 Mcycles 12 A AC-3e Ue'de <= 440 V; 0,3 Mcycles 20 A AC-1 Ue'de <= 690 V; 0,02 Mcycles 72 A AC-4 Ue'de <= 440 V |
|---|
| Mekanik Dayanıklılık | Şoklar kontaktör kapalı, X ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27; Şoklar kontaktör kapalı, Y ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27; Şoklar kontaktör kapalı, Z ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27; Şoklar kontaktör açık, X ekseninde: 11 msn için 6 Gn 'e uygunIEC 60068-2-27; Şoklar kontaktör açık, Y ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27; Şokla |
|---|
| Yükseklik | 58 mm |
|---|
| Genişlik | 45 mm |
|---|
| Derinlik | 57 mm |
|---|
| Ürün Ağırlığı | 0,18 kg |
|---|
