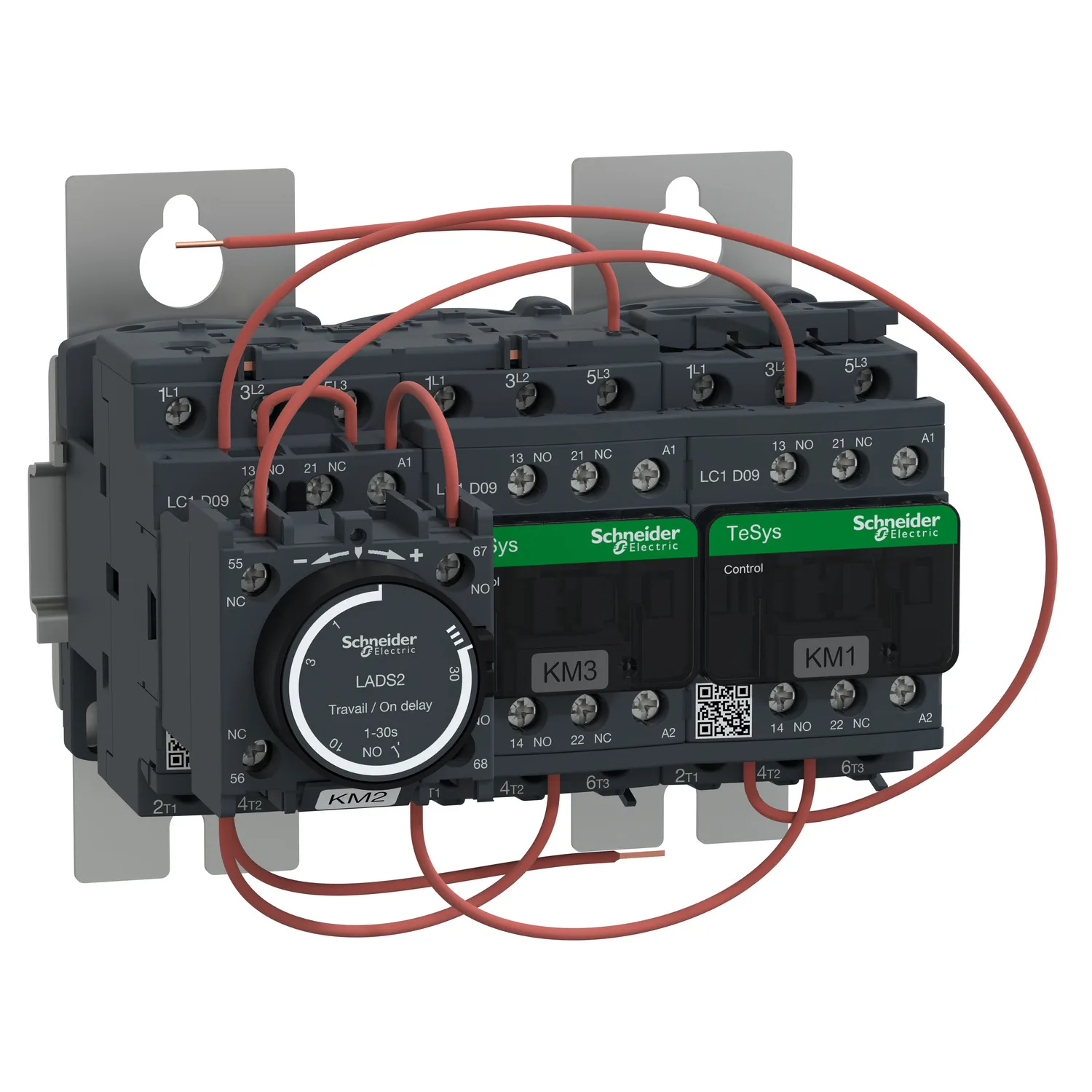

Name: TeSys D - yıldız üçgen yol verici - 3 x 3P (3 NA) - 9 A - 24 V AC bobin
Brand: Schneider
SKU: LC3D09AB7
Price: 340.20 EUR
Availability: BackOrder

Schneider LC3D09AB7, TeSys D - yıldız üçgen yol verici - 3 x 3P (3 NA) - 9 A - 24 V AC bobin. Kategori: TeSys Deca Kontaktörler. Fiyat ve teslim süresi için teklif isteyin.

Öne Çıkan Özellikler

Seri: TeSys; TeSys Deca
Ürün Adı: TeSys Deca
Ürün Ya Da Bileşen Tipi: Yıldız üçgen yolverici
Ürün Grubu: LC3D

← Kataloğa Geri Dön

Ürün Açıklaması

TeSys D önceden monte edilmiş yıldız-üçgen marş, motor kontrol uygulamaları üçgen bağlantıda maksimum 7
5kW@400V
30 başlatma/saat'e kadar çalışma hızları için, maksimum başlatma süresi 30 sn.
Kompakt montaj (144 mm genişlik), vidalı sabitleme
Önceden kablolanmış yıldız üçgen güç bağlantıları ve mekanik ara kilit ile donatılmış olarak, termik aşırı yük rölesi (ayrıca sipariş edilmelidir) kullanılması kesinlikle tavsiye edilir
Green Premium uyumlu (RoHS/REACh).

Başlıca Özellikler

Tüm makinelerin yeni modern görünümü ve hissi
Electro evsel ve HVAC uygulamalarının gereksinimlerini karşılamak üzere tasarlanmıştır
Çok standartlı vidalarla kurulumu ve çalıştırması daha kolay
IEC60335-1 uyumluluğu, geliştirilmiş yangın direnci ve toz geçirmez yardımcılar ile
Teknik belgeler için dijital müşteri deneyimi

Teknik Özellikler

Ana24

Seri	TeSys; TeSys Deca
Ürün Adı	TeSys Deca
Ürün Ya Da Bileşen Tipi	Yıldız üçgen yolverici
Ürün Grubu	LC3D
Kontaktör Uygulaması	Motor kontrol
Kullanım Kategorisi	AC-3
Cihaz Sunumu	Hazır bağlantılı
Kutup Açıklaması	3 x 3P
Power Pole Contact Composition	3 x 3 NA
[Ue] Nominal Çalışma Voltajı	Güç devresi: <= 690 V AC 25...400 Hz
[Ie] Nominal Çalışma Akımı	9 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi
Motor Gücü KW	4 kW -de 220/230 V AC 50/60 Hz; 7,5 kW -de 380/400 V AC 50/60 Hz; 7,5 kW -de 415 V AC 50/60 Hz; 7,5 kW -de 440 V AC 50/60 Hz
Kontrol Devresi Tipi	AC -de 50/60 Hz
Kontrol Devresi Gerilimi	24 V AC 50/60 Hz
Yardımcı Kontak Düzenleme	1 NK için KM1 yıldız kontaktör
[Uimp] Nominal Darbe Dayanım Voltajı	6 kV 'e uygunIEC 60947
Aşırı Gerilim Kategorisi	III
[Ui] Nominal Yalıtım Voltajı	Güç devresi: 690 V 'e uygunIEC 60947-4-1; Güç devresi: 600 V CSA sertifikali; Güç devresi: 600 V UL sertifikali; Sinyalleme devresi: 690 V 'e uygunIEC 60947-1; Sinyalleme devresi: 600 V CSA sertifikali; Sinyalleme devresi: 600 V UL sertifikali
Elektrik Dayanıklılığı	2 Mcycles 9 A AC-3 Ue'de <= 440 V
Safety Cover	Koruyucu kapak
Kilitleme Tipi	Mekanik
Montaj Desteği	Plaka
Standartlar	EN 60947-5-1; UL 508; CSA C22.2 No 14; IEC 60947-5-1; IEC 60947-4-1; EN 60947-4-1; IEC 60335-1
Ürün Sertifikaları	CCC; UL; BV; RINA; GOST; DNV; GL; CSA; LROS (Lloyds register of shipping)

Tamamlayıcı19

Bağlantılar - Terminaller	Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz; Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz; Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu; Güç devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu; Güç devresi: vida kelepçesi terminalleri 1 1
Sıkma Torku	Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm; Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2; Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm; Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2; Güç devresi: 1,7 N.m - üzerinde vida kel
Mekanik Dayanıklılık	15 Mcycles
Maksimum Çalışma Hızı	30 cyc/h -de <60 °C
Yolverme Süresi	30 s
Bobin Teknolojisi	Yerleşik süpresör modülü olmadan
Kontrol Devresi Gerilim Limitleri	Düşme: 0,3...0,6 Uc at 50/60 Hz (at <60 °C); Çalışma: 0,8...1,1 Uc at 50 Hz (at <60 °C); Çalışma: 0,85...1,1 Uc at 60 Hz (at <60 °C)
VA Cinsinden Kalkış Gücü	70 VA 60 Hz cos phi 0,75 (at 20 °C); 70 VA 50 Hz cos phi 0,75 (at 20 °C)
VA Cinsinden Tutma Güç Tüketimi	7,5 VA 60 Hz cos phi 0,3 (at 20 °C); 7 VA 50 Hz cos phi 0,3 (at 20 °C)
Isı Dağılımı	2…3 W -de 50/60 Hz
Yardımcı Kontak Tipi	Mekanik olarak bağlantılı 'e uygunIEC 60947-5-1 3 x 1 NA + 1 NK; Ayna kontak 'e uygunIEC 60947-4-1 3 x 1 NK
Sinyalleme Devre Frekansı	25...400 Hz
Minimum Anahtarlama Akımı	5 mA for sinyalleme devresi
Minimum Switching Voltage	17 V için sinyalleme devresi
Çakışmama Süresi	1,5 ms enerji kesmede NK ve NA kontağı arasında; 1,5 ms enerjilemede NK ve NA kontağı arasında
Genişlik	143 mm
Yükseklik	124 mm
Derinlik	143 mm
Ürün Ağırlığı	1,53 kg

Ortam11

Yalıtım Direnci	> 10 MOhm for sinyalleme devresi
IP Koruma Derecesi	IP20 ön yüz 'e uygunIEC 60529
İklimsel Dayanım	'e uygunIACS E10; 'e uygunIEC 60947-1 Annex Q category D
Koruyucu Bakım	TH 'e uygunIEC 60068-2-30
Kirletme Derecesi	3
Depolama Ortam Koşulları	-60…80 °C
Çalışma İçin Ortam Hava Sıcaklığı	-40…70 °C Uc'de
Çalışma Yüksekliği	3000 m olmadan
Yangına Dayanıklılık	850 °C 'e uygunIEC 60695-2-1
Alev Geciktirici	V1 'e uygunUL 94
Mekanik Dayanıklılık	Titreşimler kontaktör açık: 2 Gn, 5...300 Hz; Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz; Şoklar kontaktör açık: 11 msn için 10 Gn; Şoklar kontaktör kapalı: 11 msn için 15 Gn

Paketleme üniteleri12

Unit Type Of Package 1	PCE
Paketteki Birim Sayısı	1
Package 1 Height	16,000 cm
Package 1 Width	17,700 cm
Package 1 Length	23,200 cm
Paket Ağırlığı (Lbs)	1,582 kg
Unit Type Of Package 2	S04
Number Of Units İn Package 2	6
Package 2 Height	30,000 cm
Package 2 Width	40,000 cm
Package 2 Length	60,000 cm
Package 2 Weight	10,732 kg

Sözleşme garantisi1

Garanti (ay Olarak)	18
