Ürün Açıklaması

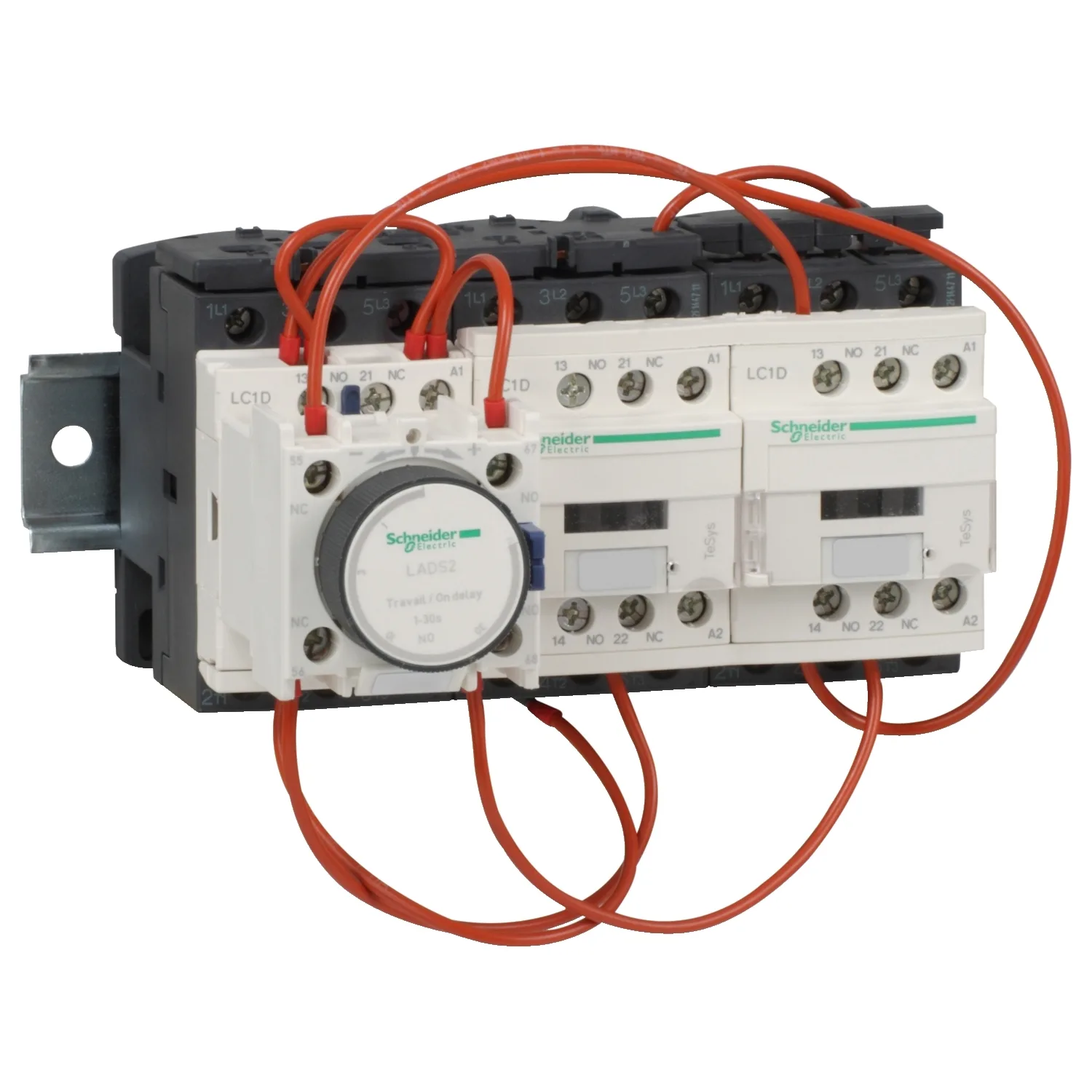

Montaj Plakasında Yıldız Delta Yolverici Tesys Lc3-d - Bobin 110 V Ac
Teknik Özellikler
Ana24
| Seri | TeSys |
|---|---|
| Ürün Adı | TeSys D |
| Ürün Ya Da Bileşen Tipi | Yıldız üçgen yolverici |
| Ürün Grubu | LC3D |
| Kontaktör Uygulaması | Motor kontrol |
| Kullanım Kategorisi | AC-3 |
| Cihaz Sunumu | Hazır bağlantılı |
| Kutup Açıklaması | 3 x 3P |
| Power Pole Contact Composition | 3 x 3 NA |
| [Ue] Nominal Çalışma Voltajı | Güç devresi: <= 690 V AC 25...400 Hz |
| [Ie] Nominal Çalışma Akımı | 9 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi |
| Motor Gücü KW | 4 kW -de 220/230 V AC 50/60 Hz; 7,5 kW -de 380/400 V AC 50/60 Hz; 7,5 kW -de 415 V AC 50/60 Hz; 7,5 kW -de 440 V AC 50/60 Hz |
| Kontrol Devresi Tipi | AC -de 50/60 Hz |
| Kontrol Devresi Gerilimi | 110 V AC 50/60 Hz |
| Yardımcı Kontak Düzenleme | 1 NK için KM1 yıldız kontaktör |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV 'e uygunIEC 60947 |
| Aşırı Gerilim Kategorisi | III |
| [Ui] Nominal Yalıtım Voltajı | Güç devresi: 690 V 'e uygunIEC 60947-4-1; Güç devresi: 600 V CSA sertifikali; Güç devresi: 600 V UL sertifikali; Sinyalleme devresi: 690 V 'e uygunIEC 60947-1; Sinyalleme devresi: 600 V CSA sertifikali; Sinyalleme devresi: 600 V UL sertifikali |
| Elektrik Dayanıklılığı | 2 Mcycles 9 A AC-3 Ue'de <= 440 V |
| Safety Cover | Koruyucu kapak |
| Kilitleme Tipi | Mekanik |
| Montaj Desteği | Plaka |
| Standartlar | IEC 60947-5-1; IEC 60947-4-1; UL 508; EN 60947-4-1; CSA C22.2 No 14; EN 60947-5-1 |
| Ürün Sertifikaları | RINA; LROS (Lloyds register of shipping); DNV; GOST; CCC; BV; GL; UL; CSA |
Tamamlayıcı19
| Bağlantılar - Terminaller | Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz; Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz; Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu; Güç devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu; Güç devresi: vida kelepçesi terminalleri 1 1 |
|---|---|
| Sıkma Torku | Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm; Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2; Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm; Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 |
| Mekanik Dayanıklılık | 15 Mcycles |
| Maksimum Çalışma Hızı | 30 cyc/h -de <60 °C |
| Yolverme Süresi | 30 s |
| Bobin Teknolojisi | Yerleşik süpresör modülü olmadan |
| Kontrol Devresi Gerilim Limitleri | Düşme: 0,3...0,6 Uc at 50/60 Hz (at <60 °C); Çalışma: 0,8...1,1 Uc at 50 Hz (at <60 °C); Çalışma: 0,85...1,1 Uc at 60 Hz (at <60 °C) |
| VA Cinsinden Kalkış Gücü | 70 VA 60 Hz cos phi 0,75 (at 20 °C); 70 VA 50 Hz cos phi 0,75 (at 20 °C) |
| VA Cinsinden Tutma Güç Tüketimi | 7,5 VA 60 Hz cos phi 0,3 (at 20 °C); 7 VA 50 Hz cos phi 0,3 (at 20 °C) |
| Isı Dağılımı | 2…3 W -de 50/60 Hz |
| Yardımcı Kontak Tipi | Mekanik olarak bağlantılı 'e uygunIEC 60947-5-1 3 x 1 NA + 1 NK; Ayna kontak 'e uygunIEC 60947-4-1 3 x 1 NK |
| Sinyalleme Devre Frekansı | 25...400 Hz |
| Minimum Anahtarlama Akımı | 5 mA for sinyalleme devresi |
| Minimum Switching Voltage | 17 V için sinyalleme devresi |
| Çakışmama Süresi | 1,5 ms enerji kesmede NK ve NA kontağı arasında; 1,5 ms enerjilemede NK ve NA kontağı arasında |
| Genişlik | 143 mm |
| Yükseklik | 124 mm |
| Derinlik | 143 mm |
| Ürün Ağırlığı | 1,53 kg |
Ortam11
| Yalıtım Direnci | > 10 MOhm for sinyalleme devresi |
|---|---|
| IP Koruma Derecesi | IP20 ön yüz 'e uygunIEC 60529 |
| İklimsel Dayanım | 'e uygunIACS E10; 'e uygunIEC 60947-1 Annex Q category D |
| Koruyucu Bakım | TH 'e uygunIEC 60068-2-30 |
| Kirletme Derecesi | 3 |
| Depolama Ortam Koşulları | -60…80 °C |
| Çalışma İçin Ortam Hava Sıcaklığı | -40…70 °C Uc'de |
| Çalışma Yüksekliği | 3000 m olmadan |
| Yangına Dayanıklılık | 850 °C 'e uygunIEC 60695-2-1 |
| Alev Geciktirici | V1 'e uygunUL 94 |
| Mekanik Dayanıklılık | Titreşimler kontaktör açık: 2 Gn, 5...300 Hz; Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz; Şoklar kontaktör açık: 11 msn için 10 Gn; Şoklar kontaktör kapalı: 11 msn için 15 Gn |
Paketleme üniteleri6
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 18 cm |
| Package 1 Width | 16 cm |
| Package 1 Length | 23,5 cm |
| Paket Ağırlığı (Lbs) | 1,53 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
