Schneider

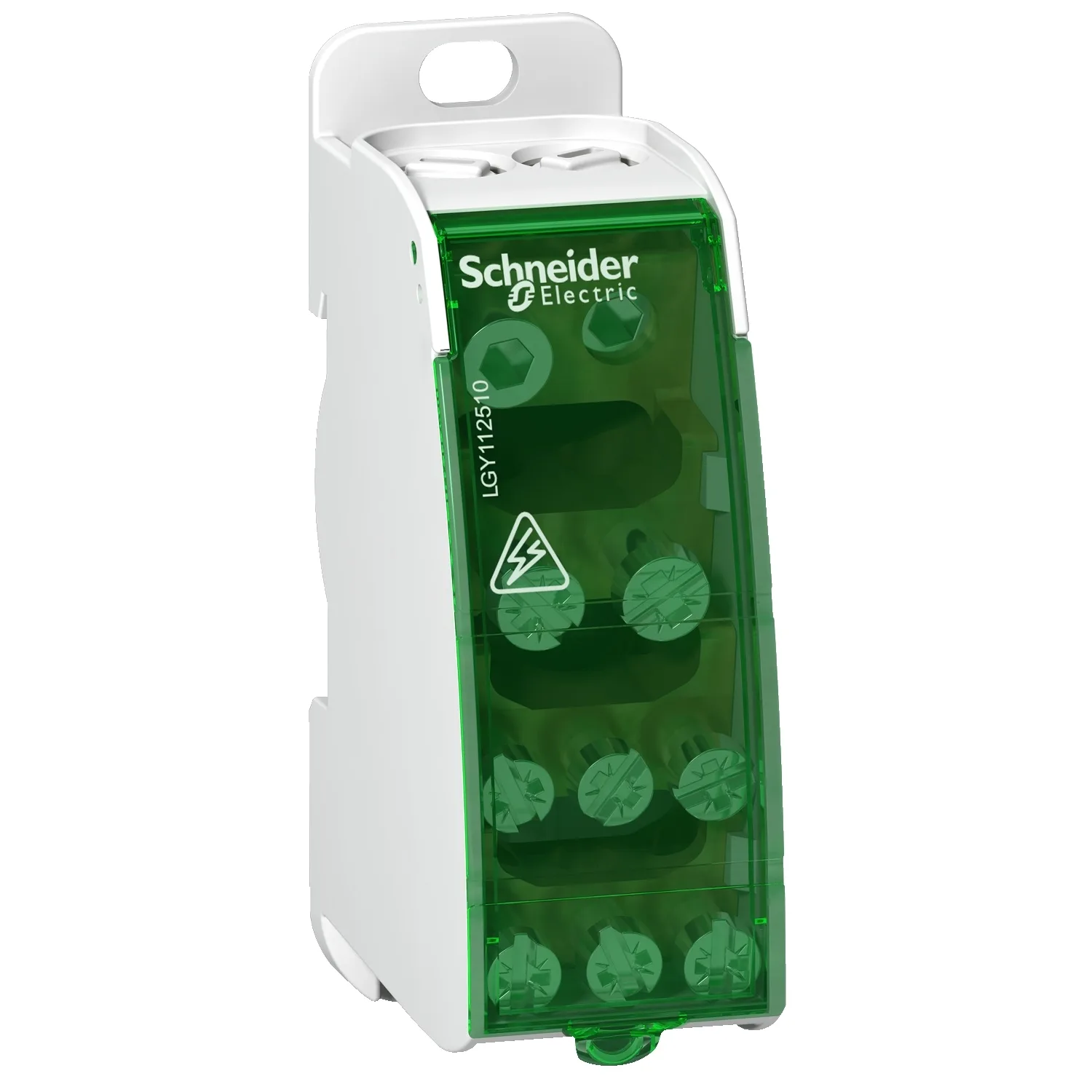

LGY112510 - Vidalı Dağıtım Kutusu 1P 125A 10 Delikli
Schneider LGY112510, Vidalı Dağıtım Kutusu 1P 125A 10 Delikli. Kategori: Spacial SF/SFP. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:LGY112510
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:50,50 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- Linergy
- Ürün Adı
- Linergy DS
- Ürün Ya Da Bileşen Tipi
- Dağıtım bloğu
- Montaj Desteği
- DIN rayı
Ürün Açıklaması
- Kutup sayısı 1
- Toplam bağlantı kapasitesi 10 delik
- Ie anma çalışma akımı 125A
- Anma tepe dayanım akımı Ipk/60ms25kÂ
- IEC/EN 60947-7-1'e göre Icw anma kısa hat dayanım akımı 4.2kA ms/1s
- 9mm seviyede genişlik 3'tür
- Terminal kapasitesi 2x9.5mm çap, 2x7.5mm çap, 6x5.8mm çap
- Ui anma yalıtım voltajı 500VAC'dir
- Uimp anma darbe dayanıklılık voltajı 8kV
- Ue anma çalışma gerilimi 230VAC (Ph/N), 440VAC (Ph/Ph)
- Çalışma frekansı 50Hz veya 60Hz
- Aşırı voltaj kategorisi III
- IEC/EN 60947-1 Standardına göre dielektrik dayanım 2500VAC
- Çekirdek kesiti 35mm2
- Ebatlar (Y) 85mm x (G) 27mm x (D) 50,5mm
- Ağırlığı 125g
- Çalışma sıcaklığı -25°C ila + 55°C
- IEC/EN 60947-7-1 ve IEC/EN 61439-1 & 2 Standartlarına uygundur.
Başlıca Özellikler
- Ana girişler için basitleştirilmiş güç kaynağı
- Kolay faz dengeleme
- Mükemmel erişilebilirlik sayesinde kolay, zahmetsiz kablolama
- Görünür kablolama
- Fazlar arası izolasyon
Teknik Özellikler
Ana3
| Seri | Linergy |
|---|---|
| Ürün Adı | Linergy DS |
| Ürün Ya Da Bileşen Tipi | Dağıtım bloğu |
Tamamlayıcı19
| Montaj Desteği | DIN rayı |
|---|---|
| Seri Uyumluluğu | Prisma G; Prisma P; Prisma PH; Prisma Pack; Yüzeysel; Kaedra; Pragma; TeSys |
| Ürün Uyumluluğu | Spacial panoları |
| Kutup Tanımı | 1P |
| Dağıtım Bloğu Çıkışları | 10 delik |
| [Ue] Nominal Çalışma Voltajı | 230 V AC Ph/N; 440 V AC Ph/Ph |
| [Ui] Nominal Yalıtım Voltajı | 500 V AC |
| [Uimp] Nominal Darbe Dayanım Voltajı | 8 kV |
| [Ie] Nominal Çalışma Akımı | 125 A -de 40 °C |
| Nominal Kısa Devre Dayanma Akımı (Ik) | 4,2 kA için 1 sn |
| [Ipk] Nominal Tepe Dayanım Akımı | 25 kA |
| Bağlantılar - Terminaller | Besleme: vidalı terminal 2 cable(s) 10…35 mm² sert; Besleme: vidalı terminal 2 cable(s) 6…35 mm² esnek ile; Dağıtım: vidalı terminal 2 cable(s) 2,5…25 mm² sert; Dağıtım: vidalı terminal 2 cable(s) 1,5…16 mm² esnek ile; Dağıtım: vidalı terminal 6 cable(s) 1,5…16 mm² sert; Dağıtım: vidalı terminal 6 cable(s) 1,5…10 mm² esnek ile |
| Sıkma Torku | Dağıtım: 2 N.m düz screwdriver 7,5 mm; Dağıtım: 2 N.m PZ2 screwdriver 7,5 mm; Besleme: 8 N.m düz screwdriver 9,5 mm; Besleme: 8 N.m PZ2 screwdriver 9,5 mm; Dağıtım: 2 N.m düz screwdriver 5,8 mm; Dağıtım: 2 N.m PZ2 screwdriver 5,8 mm |
| 9 Mm Vida Adımı | 3 |
| Yükseklik | 85 mm |
| Genişlik | 27 mm |
| Derinlik | 50,5 mm |
| Ürün Ağırlığı | 0,127 kg |
| Renk | Beyaz (RAL 9003) |
Ortam5
| Kirletme Derecesi | 3 |
|---|---|
| Aşırı Gerilim Kategorisi | III |
| Dielektrik Direnci | 2500 V |
| Standartlar | EN/IEC 61439-1; EN/IEC 60947-7-1 |
| Nominal Çalışma Ortam Sıcaklığı | -25…55 °C |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 4,9 cm |
| Package 1 Width | 5,5 cm |
| Package 1 Length | 9 cm |
| Paket Ağırlığı (Lbs) | 140 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 80 |
| Package 2 Height | 30 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 11,714 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
