Schneider

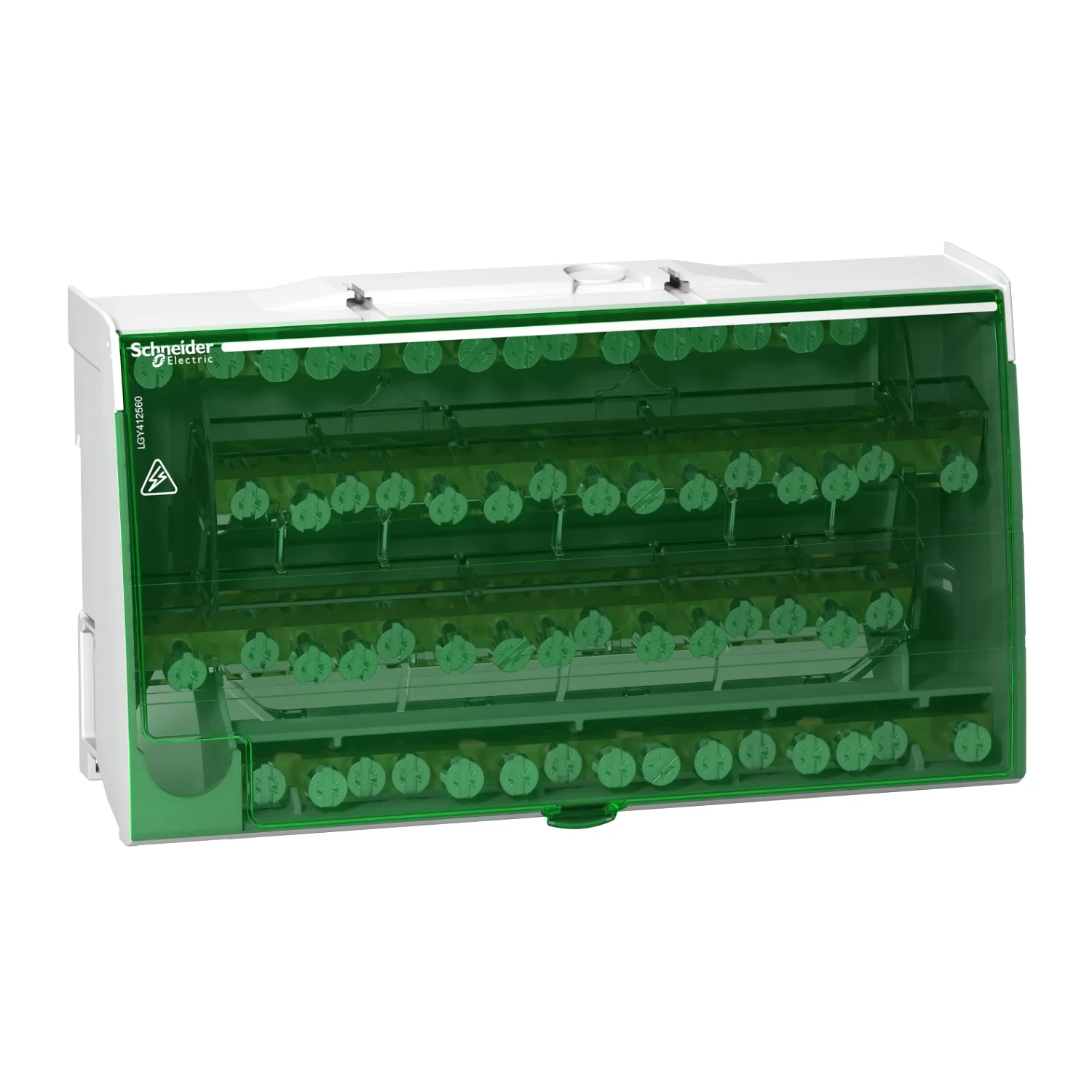

LGY412560 - Vidalı Dağıtım Kutusu 4P 125A 60 Delikli
Schneider LGY412560, Vidalı Dağıtım Kutusu 4P 125A 60 Delikli. Kategori: Spacial SF/SFP. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:LGY412560
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:69,10 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- Linergy
- Ürün Adı
- Linergy DS
- Ürün Ya Da Bileşen Tipi
- Dağıtım bloğu
- Montaj Desteği
- DIN rayı
Ürün Açıklaması
- Kutup sayısı 4
- Toplam bağlantı kapasitesi 60 delik (4x15)
- Ie anma çalışma akımı 125A
- Anma tepe dayanım akımı Ipk/60ms18kÂ, Ipk/6ms28kÂ
- IEC/EN 60947-7-1'e göre Icw anma kısa hat dayanım akımı 4.2kA ms/1s
- 9mm seviyede genişlik 20
- Terminal kapasitesi 1x9mm çap, 3x8.5mm çap, 4x6.5mm çap
- Ui anma yalıtım voltajı 500VAC'dir
- Uimp anma darbe dayanıklılık voltajı 8kV
- Ue anma çalışma gerilimi 230VAC (Ph/N), 440VAC (Ph/Ph)
- Çalışma frekansı 50Hz veya 60Hz
- Aşırı voltaj kategorisi III
- IEC/EN 60947-1 Standardına göre dielektrik dayanım 2500VAC
- Çekirdek kesiti 35mm2
- Ebatlar (Y) 100mm x (G) 162mm x (D) 50,5mm
- Ağırlığı 559g
- Çalışma sıcaklığı -25°C ila + 55°C
- IEC/EN 60947-7-1 ve IEC/EN 61439-1 & 2 Standartlarına uygundur.
Başlıca Özellikler
- Ana girişler için basitleştirilmiş güç kaynağı
- Kolay faz dengeleme
- Mükemmel erişilebilirlik sayesinde kolay, zahmetsiz kablolama
- Görünür kablolama
- Fazlar arası izolasyon
Teknik Özellikler
Ana3
| Seri | Linergy |
|---|---|
| Ürün Adı | Linergy DS |
| Ürün Ya Da Bileşen Tipi | Dağıtım bloğu |
Tamamlayıcı19
| Montaj Desteği | DIN rayı |
|---|---|
| Seri Uyumluluğu | Prisma G; Prisma P; Prisma PH; Prisma Pack; Yüzeysel; Kaedra; Pragma; TeSys; Compact |
| Ürün Uyumluluğu | Spacial panoları |
| Kutup Tanımı | 4P |
| Dağıtım Bloğu Çıkışları | 4x15 delik |
| [Ue] Nominal Çalışma Voltajı | 230 V AC Ph/N; 440 V AC Ph/Ph |
| [Ui] Nominal Yalıtım Voltajı | 500 V AC |
| [Uimp] Nominal Darbe Dayanım Voltajı | 8 kV |
| [Ie] Nominal Çalışma Akımı | 125 A -de 40 °C |
| Nominal Kısa Devre Dayanma Akımı (Ik) | 4,2 kA için 1 sn |
| [Ipk] Nominal Tepe Dayanım Akımı | 28 kA |
| Bağlantılar - Terminaller | Besleme: vidalı terminal 1 cable(s) 10…35 mm² sert; Besleme: vidalı terminal 1 cable(s) 6…35 mm² esnek ile; Dağıtım: vidalı terminal 3 cable(s) 6…35 mm² sert; Dağıtım: vidalı terminal 3 cable(s) 4…25 mm² esnek ile; Dağıtım: vidalı terminal 11 cable(s) 1,5…16 mm² sert; Dağıtım: vidalı terminal 11 cable(s) 1,5…10 mm² esnek ile |
| Sıkma Torku | Dağıtım: 2 N.m düz screwdriver 6,5 mm; Dağıtım: 2 N.m PZ2 screwdriver 6,5 mm; Besleme: 2,5 N.m düz screwdriver 9,5 mm; Besleme: 2,5 N.m PZ2 screwdriver 9,5 mm; Dağıtım: 2 N.m düz screwdriver 8,5 mm; Dağıtım: 2 N.m PZ2 screwdriver 8,5 mm |
| 9 Mm Vida Adımı | 20 |
| Yükseklik | 100 mm |
| Genişlik | 174 mm |
| Derinlik | 50,5 mm |
| Ürün Ağırlığı | 0,562 kg |
| Renk | Beyaz (RAL 9003) |
Ortam5
| Kirletme Derecesi | 3 |
|---|---|
| Aşırı Gerilim Kategorisi | III |
| Dielektrik Direnci | 2500 V |
| Standartlar | EN/IEC 60947-7-1; EN/IEC 61439-1 |
| Nominal Çalışma Ortam Sıcaklığı | -25…55 °C |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 5,500 cm |
| Package 1 Width | 10,500 cm |
| Package 1 Length | 18,000 cm |
| Paket Ağırlığı (Lbs) | 603,000 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 15 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 9,502 kg |
| Unit Type Of Package 3 | P12 |
| Number Of Units İn Package 3 | 120 |
| Package 3 Height | 45,000 cm |
| Package 3 Width | 80,000 cm |
| Package 3 Length | 120,000 cm |
| Package 3 Weight | 90,000 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
