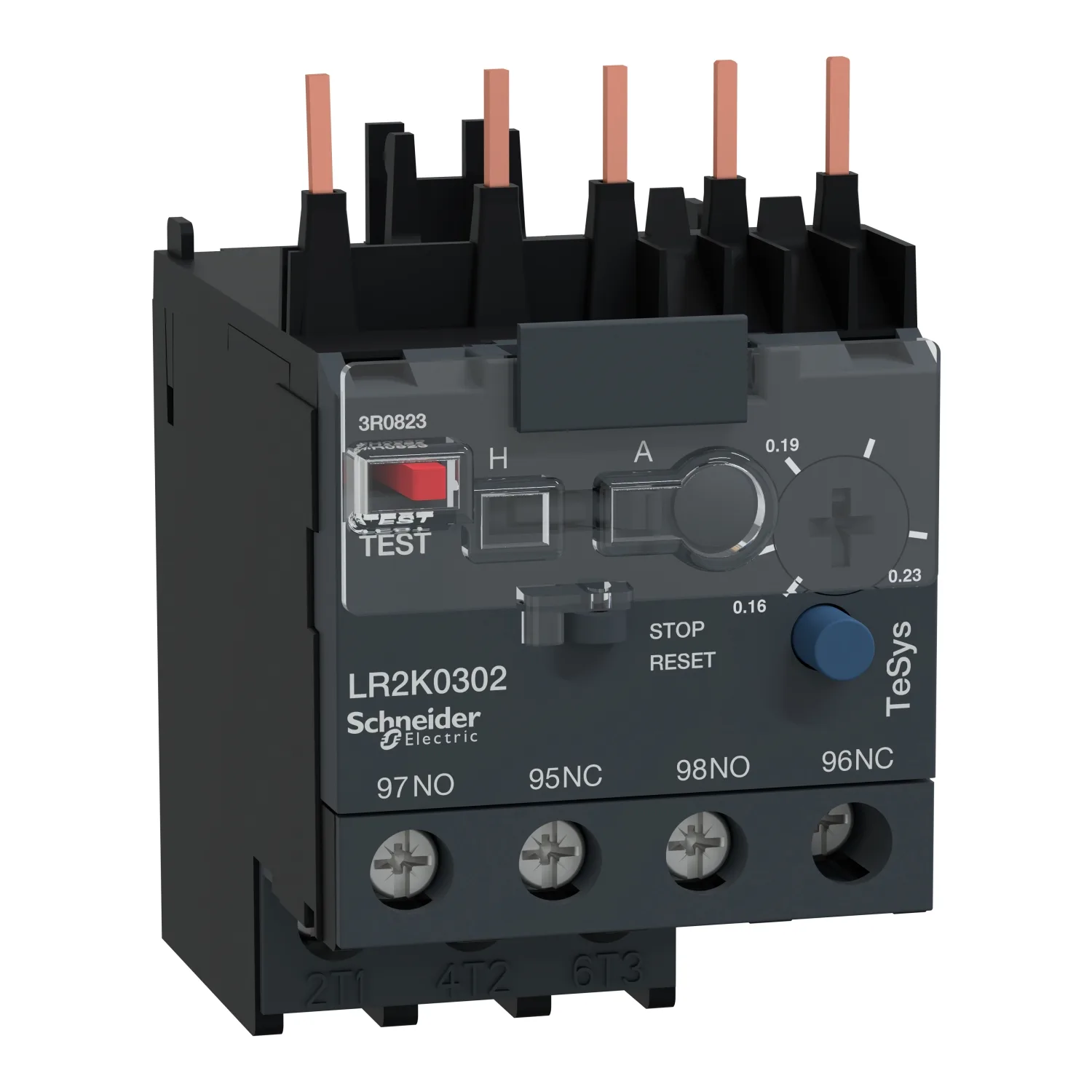

LR2K0302 - Termik röle; NO + NC; vidalı terminaller; 0.16÷0.23A; -20÷55°C
Schneider LR2K0302, Termik röle; NO + NC; vidalı terminaller; 0.16÷0.23A; -20÷55°C. Kategori: TeSys LR2 k. Stokta.
- Referans Kodu:LR2K0302
- Üretici / Marka:Schneider
- Stok Durumu:Stokta (2 Adet) ✅
- Fiyat:59,50 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- TeSys
- Ürün Adı
- TeSys LRK
- Ürün Ya Da Bileşen Tipi
- Diferansiyel termal aşırı yük rölesi
- Ürün Grubu
- LR2K
Ürün Açıklaması
- Termal ayar kadranı, manuel-otomatik sıfırlama selektörü, açma simülasyonu için bir test sürgü anahtarı, sıfırlama/durdurma butonu, bir bayrak göstergesi ve Hata sinyali için 2 yardımcı kontak 1NO+1NC bulunmaktadır
- Ayarlar, mühürlenerek kilitlenebilen şeffaf bir kapakla korunur
- Vidalı kelepçe terminallerle bağlantı sağlar, LC1K06-K16 3 kutuplu kontaktörlerin alt terminallerine doğrudan bağlanır
- LA7K0064 terminal bloğu kullanılarak kontaktörden ayrılmış DIN rayına montaj (ayrı olarak sipariş edilmelidir)
- Multi standart sertifikalı (IEC, UL, CSA, CCC, EAC), Green Premium uyumlu (RoHS/REACh).
Başlıca Özellikler
- Tesys K termal aşırı yük röleleri, AC devrelerini ve motorları aşırı yüklere karşı korumak için tasarlanmıştır.
- Optimize edilmiş bütçeyle seçmesi ve kurması basit
- Seri, kompakt boyutuna göre güçlü performans sunar ve tüm uygulamalarda kusursuz entegrasyon vaat eder.
- Endüstri, altyapı ve bina uygulamaları için yaygın olarak kullanılır.
- Basit kontrol sistemleri için tasarlanmıştır
Teknik Özellikler
Ana10
| Seri | TeSys |
|---|---|
| Ürün Adı | TeSys LRK |
| Ürün Ya Da Bileşen Tipi | Diferansiyel termal aşırı yük rölesi |
| Ürün Grubu | LR2K |
| Röle Uygulaması | Motor koruma |
| Ürün Uyumluluğu | LC1K; LP4K; LP1K; LC7K |
| Şebeke Tipi | AC; DC |
| Asiri Yük Açma Sinifi | Sınıf 10A 'e uygunIEC 60947-4-1 |
| Termik Koruma Ayar Aralığı | 0,16…0,23 A |
| [Ui] Nominal Yalıtım Voltajı | Güç devresi: 690 V 'e uygunBS 4941; Güç devresi: 690 V 'e uygunIEC 60947; Güç devresi: 750 V 'e uygunVDE 0110 grup C; Güç devresi: 600 V 'e uygunCSA C22.2 No 14 |
Tamamlayıcı17
| Şebeke Frekansı | <= 400 Hz |
|---|---|
| Montaj Desteği | Kontaktör altında; Plaka, özel aksesuarlı; Ray, özel aksesuarlı |
| Yardımcı Kontak Düzenleme | 1 NA + 1 NK |
| [Ith] Klasik Açık Hava Termik Akımı | 6 A için sinyalleme devresi |
| [Ue] Nominal Çalışma Voltajı | <= 690 V için güç devresi; 690 V AC AC-15 için sinyalleme devresi; 250 V DC DC-13 için sinyalleme devresi |
| İlgili Sigorta Değeri | 6 A gG for sinyalleme devresi conforming to VDE 0660; 6 A gG for sinyalleme devresi conforming to IEC 60947 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV |
| Kutup Başına Güç Dağılımı | 2 W |
| Faz Arızası Hassasiyeti | Evet 'e uygunIEC 60947-4-1 |
| Yerel Sinyalleme | Açma göstergesi (sarı) |
| Kontrol Tipi | Kırmızı açma/kapama butonu: açma testi fonksiyonu; Mavi açma/kapama butonu: durdurma ve manuel sıfırlama; selektör anahtarı: manuel veya otomatik sıfırlama |
| Bağlantılar - Terminaller | Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı; Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı; Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek kablo uçsuz; Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz; Vida kelepçesi terminalleri 1 kablo(lar) 0,34…2,5 mm²esnek ile; Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek ile |
| Sıkma Torku | 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2; 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm; 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 |
| Yükseklik | 58 mm |
| Genişlik | 45 mm |
| Derinlik | 65 mm |
| Ürün Ağırlığı | 0,145 kg |
Ortam10
| Standartlar | VDE 0660; NF C 63-650; BS 4941; IEC 60947 |
|---|---|
| Ürün Sertifikaları | UL; CSA; UKCA |
| Koruyucu Bakım | TC 'e uygunIEC 60068; TC 'e uygunDIN 50016 |
| IP Koruma Derecesi | IP2X conforming to IEC 60529 |
| Çalışma İçin Ortam Hava Sıcaklığı | -20…55 °C değer kaybı olmadan 'e uygunIEC 60947; -30…60 °C değer kaybı ile 'e uygunIEC 60947 |
| Depolama Ortam Koşulları | -40…70 °C |
| Çalışma Yüksekliği | 2000 m değer kaybı olmadan |
| Yangına Dayanıklılık | 850 °C 'e uygunIEC 60695-2-1 |
| Alev Geciktirici | V1 'e uygunUL 94; Gereksinim 2 'e uygunNF F 16-101; Gereksinim 2 'e uygunNF F 16-102 |
| Mekanik Dayanıklılık | Şoklar NA kontak: 11 msn için 10 Gn 'e uygunIEC 60068-2-27; Şoklar NK kontak: 11 msn için 10 Gn 'e uygunIEC 60068-2-27; Titreşimler NA kontak: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6; Titreşimler NK kontak: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 5,000 cm |
| Package 1 Width | 7,000 cm |
| Package 1 Length | 8,500 cm |
| Paket Ağırlığı (Lbs) | 158,500 g |
| Unit Type Of Package 2 | S02 |
| Number Of Units İn Package 2 | 41 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 6,762 kg |
| Unit Type Of Package 3 | P06 |
| Number Of Units İn Package 3 | 656 |
| Package 3 Height | 75,000 cm |
| Package 3 Width | 80,000 cm |
| Package 3 Length | 60,000 cm |
| Package 3 Weight | 116,200 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
