Schneider

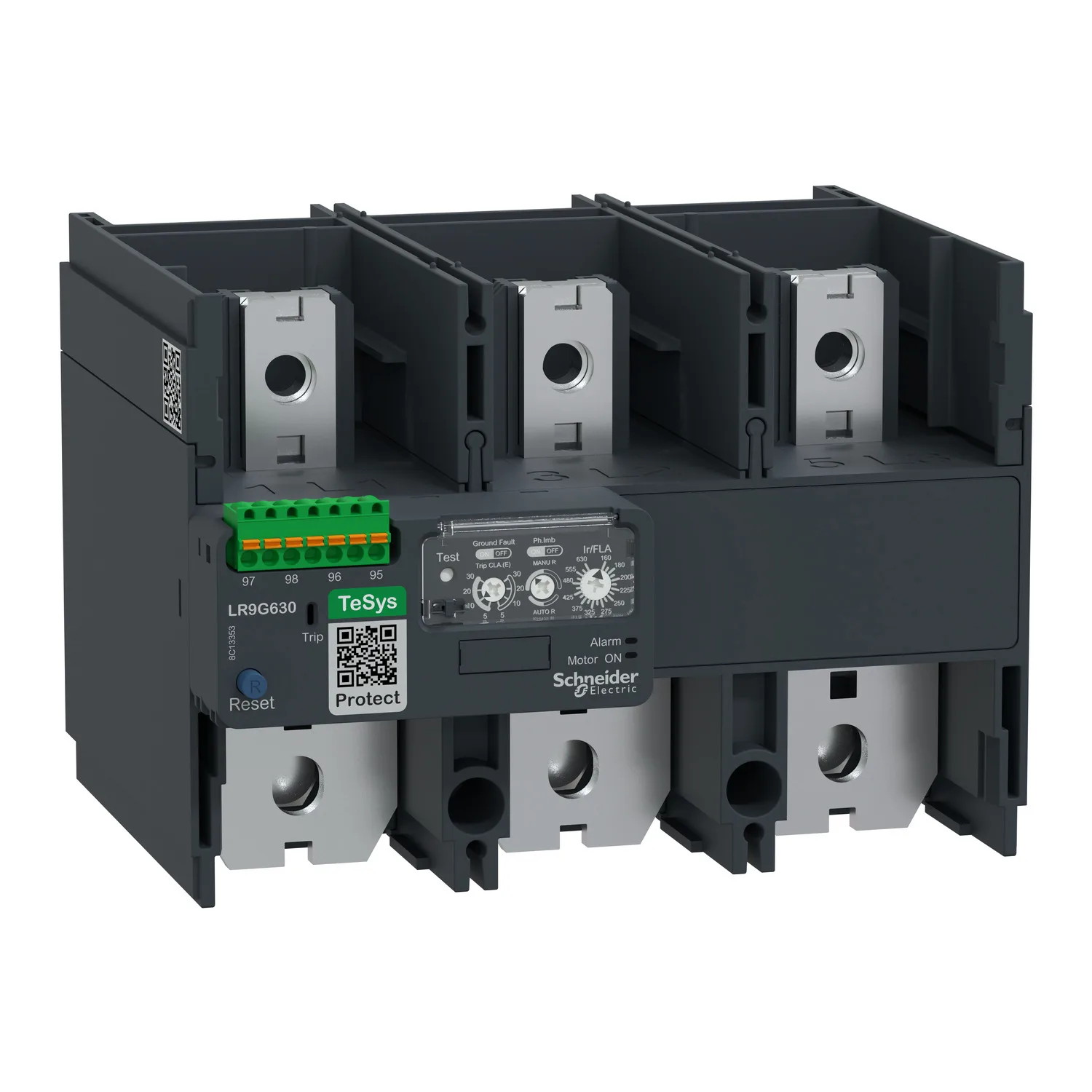

LR9G630 - Termal aşırı yük rölesi LR9G 630A Yay
Schneider LR9G630, Termal aşırı yük rölesi LR9G 630A Yay. Kategori: TeSys Giga Elektronik Termik Röle. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:LR9G630
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:1.105,92 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- TeSys
- Ürün Adı
- TeSys LRG
- Ürün Ya Da Bileşen Tipi
- Elektronik termal aşırı yük rölesi
- Ürün Grubu
- LR9G
Ürün Açıklaması
- Manuel ve otomatik sıfırlama seçenekleri ve Motor AÇIK ve ön açma alarmı için LED göstergesi mevcuttur
- açma sınıfları, hızlı açma, genel amaçlı ve yüksek ataletli yüklerden farklı uygulama ihtiyaçlarına uyacak şekilde 5E sınıfından 30E sınıfına kadar seçilebilir
- Bağımsız montaja veya LC1G kontaktörlerle direkt montaja uygundur
- IEC 60529 ve VDE 0106'ya uygun kanatlarla Ön yüzde IP2x koruması sağlar
- -25°C ila 60°C çalışma ortam havası sıcaklığını 3000m rakıma kadar değer kaybı olmadan kapsayabilir
- Multi standart sertifikalı (CE,CB,CCC,cULus,EAC,KC,RCM,Marine) ve Green Premium uyumlu (RoHS/REACh)
- Benzersiz QR kodu, tam ürün verilerine hızlı erişim sağlar.
Başlıca Özellikler
- Topraklama hatası, faz dengesizliği/arızası, single fazlı yüklerin korunmasında yerleşik elektronik aşırı yük rölesi
- Daha az sayıda referans, seçmesi basit, seçmek daha az envanter demektir
- Gelişmiş korumalarla geniş ayar aralığı
- Daha fazla esneklik için ayarlanmış tam özellikler
- Sağlıklı ve alarm göstergeleriyle sürekli izleme
Teknik Özellikler
Ana8
| Seri | TeSys |
|---|---|
| Ürün Adı | TeSys LRG |
| Ürün Ya Da Bileşen Tipi | Elektronik termal aşırı yük rölesi |
| Ürün Grubu | LR9G |
| Röle Uygulaması | Motor koruma |
| Şebeke Tipi | AC |
| Asiri Yük Açma Sinifi | Class 5E...30E 'e uygunIEC 60947-4-1 |
| Termik Koruma Ayar Aralığı | 160…630 A |
Tamamlayıcı19
| Şebeke Frekansı | 30...60 Hz; 100 Hz |
|---|---|
| Aşırı Gerilim Kategorisi | III |
| Açma Eşiği | 1.125 +/- 0.07 In 'e uygunIEC 60947-4-1 |
| Koruma Tipi | Toprak hatası koruması - açma süresi ayari: 0…1 s - için alarm devresi 'e uygunIEC 60947-4-1; Toprak hatası koruması - açma süresi ayari: 0…1 s - için alarm devresi 'e uygunUL 60947-4-1; Phase loss - açma süresi ayari: 0…4 s - için alarm devresi; Faz dengesizliği - açma süresi ayari: 0…5 s - için alarm devresi 'e uygunIEC 60947-4-1; Faz dengesizliği - açma süresi ayari: 0…5 s - için alarm devresi |
| Cihaz Üzerii Sinyalizasyon | LED; Açma göstergesi |
| Kontak Tipi Ve Düzenleme | 1 NA + 1 NK |
| [Ith] Klasik Açık Hava Termik Akımı | 5 A |
| Kontrol Devresi Gerilimi | 24...500 V AC 50/60 Hz; 24...250 V DC |
| [Ue] Nominal Çalışma Voltajı | 1000 V AC 50/60 Hz |
| [Uimp] Nominal Darbe Dayanım Voltajı | 8 kV |
| Sıfırlama | Otomatik sıfırlama; Manuel |
| Mekanik Dayanıklılık | 7000 cycles |
| Kesinti Dayanımı | 4 kV |
| Elektromanyetik Uyumluluk | EMC bağışıklığı conforming to IEC 60947-4-1; Emisyon testleri criteria A conforming to IEC 60947-4-1; Yayılan radyo-elektrik parazitlerine bağışıklık - test level: 20 V/m conforming to EN/IEC 61000-4-3; Gerilim düşüşleri ve kesintileri bağışıklık testi conforming to SEMI F47 |
| Bağlantılar - Terminaller | Güç devresi: çubuk - busbar cross section: 50 x 10 mm; Güç devresi: pabuç-halka terminalleri 1 300 mm²; Kontrol devresi: itme 1 0,2…2,5 mm² - cable stiffness: sabit damarlı kablo uçsuz; Kontrol devresi: itme 1 0,25…2,5 mm² - cable stiffness: esnek Kablo uçlu; Kontrol devresi: itme 2 0,5…1,0 mm² Kablo uçlu |
| Sıkma Torku | 58 N.m |
| Montaj Desteği | Kontaktöre doğrudan; Plaka |
| Standartlar | EN/IEC 60947-4-1; EN/IEC 60947-5-1; UL 60947-4-1; CSA C22.2 No 60947-4-1; JIS C8201-4-1; JIS C8201-5-1; IEC 60335-1:Clause 30.2; IEC 60335-2-40:Annex JJ; UL 60335-2-40:Annex JJ; UL 60335-1 |
| Ürün Sertifikaları | CB Şeması; CCC; cULus; UKCA; ATEX; DNV-GL'den EU-RO-MR; EAC |
Ortam12
| IP Koruma Derecesi | IP2X ön yüz kaplar ile 'e uygunIEC 60529; IP2X ön yüz kaplar ile 'e uygunVDE 0106 |
|---|---|
| Koruyucu Bakım | TH |
| Çalışma İçin Ortam Hava Sıcaklığı | -25…60 °C |
| Depolama Ortam Koşulları | -60…80 °C |
| Cihazın Çevresindeki İzin Verilebilir Ortam Hava Sıcaklığı | -40…60 °C Uc'de |
| Adjustment Of Dial Setting | -25…60 °C |
| Mekanik Dayanıklılık | Titreşimler 5…300 Hz 6 gn contactor open; Şoklar 15 gn 11 ms contactor closed |
| Yükseklik | 148 mm |
| Genişlik | 211 mm |
| Derinlik | 186 mm |
| Ürün Ağırlığı | 2,9 kg |
| Renk | Koyu gri |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 30,000 cm |
| Package 1 Width | 30,000 cm |
| Package 1 Length | 40,000 cm |
| Paket Ağırlığı (Lbs) | 4,540 kg |
| Unit Type Of Package 2 | P06 |
| Number Of Units İn Package 2 | 8 |
| Package 2 Height | 75,000 cm |
| Package 2 Width | 60,000 cm |
| Package 2 Length | 80,000 cm |
| Package 2 Weight | 45,000 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
