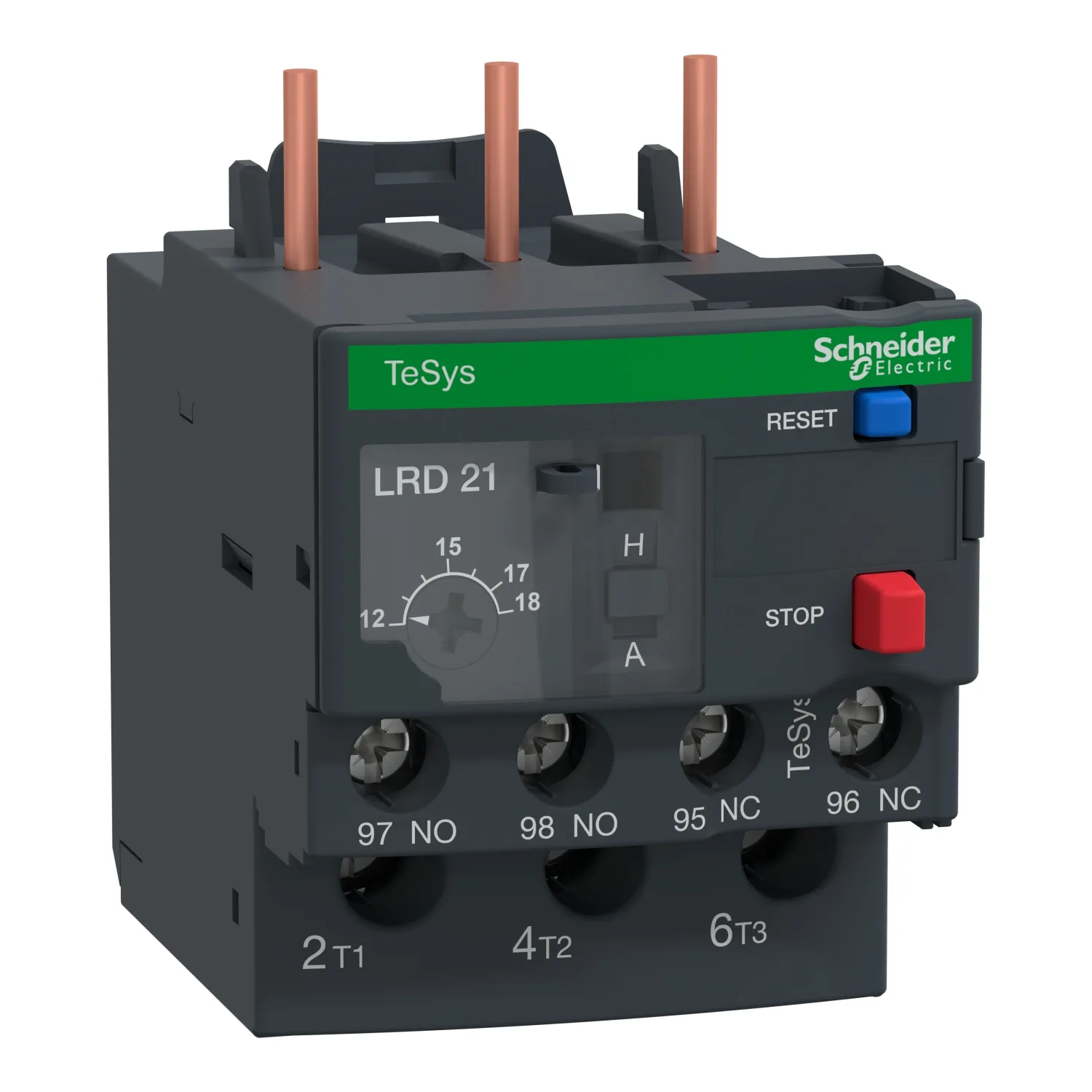

Name: LRD21 - Termik röle; vidalı klemensler; 12÷18A; TeSys D
Brand: Schneider
SKU: LRD21
Price: 54.80 EUR
Availability: InStock

Schneider LRD21, Termik röle; vidalı klemensler; 12÷18A; TeSys D. Kategori: TeSys LRD Termik Aşırı Yük Rölesi (Deca Serisi). Stokta.

Öne Çıkan Özellikler

Ürün Açıklaması

Termal ayar kadranı, manuel-otomatik sıfırlama selektörü, açma simülasyonu için bir test selektörü, sıfırlama ve durdurma butonları, bir bayrak göstergesi ve Hata sinyali için 2 yardımcı kontak 1NO+1NC bulunmaktadır
Ayarlar, mühürlenerek kilitlenebilen şeffaf bir kapakla korunur
Vidalı kelepçe terminallerle bağlantı sağlar, doğrudan 3 kutuplu kontaktör LC1D18-D38'nin alt terminallerine bağlanır
LAD7B106 terminal bloğu kullanılarak (ayrı olarak sipariş edilmelidir), DIN rayına montaj veya kontaktörden ayrılmış vidalı sabitleme sağlanır
Multi standart sertifikalı (IEC, UL, CSA, CCC, EAC, ATEX, Marine), Green Premium uyumlu (RoHS/REACh).

Tesys Deca termik aşırı yük röleleri, ac devreleri ve motorları aşırı yüklere karşı korumak için tasarlanmıştır.
Tüm makinelerin yeni modern görünümü ve hissi
Çok standartlı vidalarla kurulumu ve çalıştırması daha kolay
Teknik belgeler için dijital müşteri deneyimi
EcoStruxureTM Facility aracılığıyla bakım kılavuzu

Ana10

Seri	TeSys; TeSys Deca
Ürün Adı	TeSys LRD; TeSys Deca
Ürün Ya Da Bileşen Tipi	Diferansiyel termal aşırı yük rölesi
Ürün Grubu	LRD
Röle Uygulaması	Motor koruma
Ürün Uyumluluğu	LC1D32; LC1D18; LC1D25; LC1D38
Şebeke Tipi	AC; DC
Asiri Yük Açma Sinifi	Sınıf 10A 'e uygunIEC 60947-4-1
Termik Koruma Ayar Aralığı	12…18 A
[Ui] Nominal Yalıtım Voltajı	Güç devresi: 600 V 'e uygunCSA; Güç devresi: 600 V 'e uygunUL; Güç devresi: 690 V 'e uygunIEC 60947-4-1

Tamamlayıcı18

Şebeke Frekansı	0...400 Hz
Montaj Desteği	Plaka, özel aksesuarlı; Ray, özel aksesuarlı; Kontaktör altında
Açma Eşiği	1,14 +/- 0,06 Ir 'e uygunIEC 60947-4-1
Yardımcı Kontak Düzenleme	1 NA + 1 NK
[Ith] Klasik Açık Hava Termik Akımı	5 A için sinyalleme devresi
İzin Verilebilir Akım	1,5 A -de 240 V AC-15 için sinyalleme devresi; 0,1 A -de 250 V DC-13 için sinyalleme devresi
[Ue] Nominal Çalışma Voltajı	690 V AC 0...400 Hz için güç devresi 'e uygunIEC 60947-4-1
İlgili Sigorta Değeri	4 A gG for sinyalleme devresi; 4 A BS for sinyalleme devresi
[Uimp] Nominal Darbe Dayanım Voltajı	6 kV
Faz Arızası Hassasiyeti	Açma akımı iki fazda Ir'nin % 130'u, sonuncu fazda 0
Kontrol Tipi	Kırmızı açma/kapama butonu: durdurma; Mavi açma/kapama butonu: sıfırlama
Sıcaklık Dengeleme	-20…60 °C
Bağlantılar - Terminaller	Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² esnek kablo uçsuz; Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² esnek ile; Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² katı; Güç devresi: vida kelepçesi terminalleri 1 kablolar 1,5…10 mm² esnek kablo uçsuz; Güç devresi: vida kelepçesi terminalleri 1 kablolar 1…4 mm² esnek ile; Güç devresi:
Sıkma Torku	Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri; Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri
Yükseklik	66 mm
Genişlik	45 mm
Derinlik	70 mm
Ürün Ağırlığı	0,124 kg

Ortam9

İklimsel Dayanım	'e uygunIACS E10
IP Koruma Derecesi	IP20 conforming to IEC 60529
Çalışma İçin Ortam Hava Sıcaklığı	-20…60 °C değer kaybı olmadan 'e uygunIEC 60947-4-1
Depolama Ortam Koşulları	-60…70 °C
Alev Geciktirici	V1 'e uygunUL 94
Mekanik Dayanıklılık	Titreşimler: 6 Gn 'e uygunIEC 60068-2-6; Şoklar: 11 msn için 15 Gn 'e uygunIEC 60068-2-7
Dielektrik Gücü	1,89 kV -de 50 Hz 'e uygunIEC 60947-1
Standartlar	EN/IEC 60947-4-1; EN/IEC 60947-5-1; UL 60947-4-1; UL 60947-5-1; CSA C22.2 No 60947-4-1; CSA C22.2 No 60947-5-1; GB/T 14048,4; GB/T 14048,5; EN 50495
Ürün Sertifikaları	IEC; UL; CSA; CCC; EAC; BV; RINA; DNV-GL; LROS (Lloyds register of shipping); ATEX INERIS; UKCA

Paketleme üniteleri18

Sözleşme garantisi1

Garanti (ay Olarak)	18
