Schneider

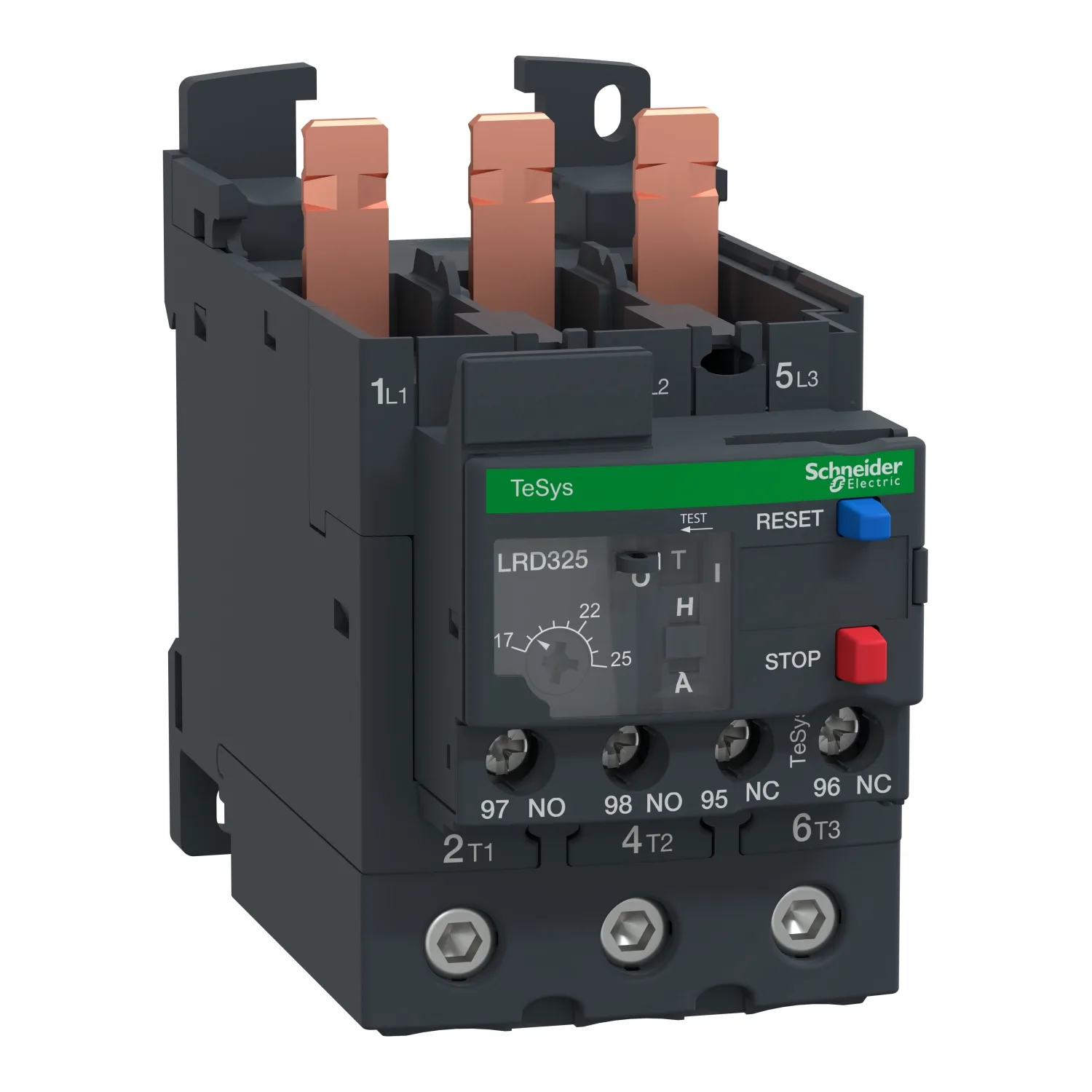

LRD325 - TeSys LRD Termik Röle 17-25A Class 10A
Schneider LRD325, TeSys LRD Termik Röle 17-25A Class 10A. Kategori: TeSys LRD Termik Aşırı Yük Rölesi (Deca Serisi). Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:LRD325
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:108,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- TeSys; TeSys Deca
- Ürün Adı
- TeSys LRD; TeSys Deca
- Ürün Ya Da Bileşen Tipi
- Diferansiyel termal aşırı yük rölesi
- Ürün Grubu
- LRD
Ürün Açıklaması
- Termal ayar kadranı, manuel-otomatik sıfırlama selektörü, açma simülasyonu için bir test selektörü, sıfırlama ve durdurma butonları, bir bayrak göstergesi ve Hata sinyali için 2 yardımcı kontak 1NO+1NC bulunmaktadır
- Ayarlar, mühürlenerek kilitlenebilen şeffaf bir kapakla korunur
- EverLink BTR vidalı terminallerle bağlantı sağlar, doğrudan 3 kutuplu kontaktör LC1D40A-D80A'nın alt terminallerine bağlanır
- LAD96560 terminal bloğu kullanılarak (ayrı olarak sipariş edilmelidir), DIN rayına montaj veya kontaktörden ayrılmış vidalı sabitleme
- Multi standart sertifikalı (IEC, UL, CSA, CCC, EAC, Marine), Green Premium uyumlu (RoHS/REACh).
Başlıca Özellikler
- Tesys Deca termik aşırı yük röleleri, ac devreleri ve motorları aşırı yüklere karşı korumak için tasarlanmıştır.
- Tüm makinelerin yeni modern görünümü ve hissi
- Çok standartlı vidalarla kurulumu ve çalıştırması daha kolay
- Teknik belgeler için dijital müşteri deneyimi
- EcoStruxureTM Facility aracılığıyla bakım kılavuzu
Teknik Özellikler
Ana10
| Seri | TeSys; TeSys Deca |
|---|---|
| Ürün Adı | TeSys LRD; TeSys Deca |
| Ürün Ya Da Bileşen Tipi | Diferansiyel termal aşırı yük rölesi |
| Ürün Grubu | LRD |
| Röle Uygulaması | Motor koruma |
| Ürün Uyumluluğu | LC1D40A; LC1D65A; LC1D50A |
| Şebeke Tipi | DC; AC |
| Asiri Yük Açma Sinifi | Sınıf 10A 'e uygunIEC 60947-4-1 |
| Termik Koruma Ayar Aralığı | 17…25 A |
| [Ui] Nominal Yalıtım Voltajı | Güç devresi: 600 V 'e uygunCSA; Güç devresi: 600 V 'e uygunUL; Güç devresi: 690 V 'e uygunIEC 60947-4-1 |
Tamamlayıcı18
| Şebeke Frekansı | 0...400 Hz |
|---|---|
| Montaj Desteği | Plaka, özel aksesuarlı; Ray, özel aksesuarlı; Kontaktör altında |
| Açma Eşiği | 1,14 +/- 0,06 Ir 'e uygunIEC 60947-4-1 |
| Yardımcı Kontak Düzenleme | 1 NA + 1 NK |
| [Ith] Klasik Açık Hava Termik Akımı | 5 A için sinyalleme devresi |
| İzin Verilebilir Akım | 0,95 A -de 380 V AC-15 için sinyalleme devresi; 0,06 A -de 440 V DC-13 için sinyalleme devresi |
| [Ue] Nominal Çalışma Voltajı | 690 V AC 0...400 Hz için güç devresi 'e uygunIEC 60947-4-1 |
| İlgili Sigorta Değeri | 4 A gG for sinyalleme devresi; 4 A BS for sinyalleme devresi |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV |
| Faz Arızası Hassasiyeti | Açma akımı iki fazda Ir'nin % 130'u, sonuncu fazda 0 |
| Kontrol Tipi | Kırmızı açma/kapama butonu: durdurma; Mavi açma/kapama butonu: sıfırlama |
| Sıcaklık Dengeleme | -20…60 °C |
| Bağlantılar - Terminaller | Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² esnek kablo uçsuz; Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² esnek ile; Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² katı kablo uçsuz; Güç devresi: EverLink BTR vidalı konnektörler 1 kablolar 1…35 mm² esnek kablo uçsuz; Güç devresi: EverLink BTR vidalı konnektörler 1 kablolar 1…35 mm² esn |
| Sıkma Torku | Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri; Güç devresi: 5 N.m - üzerinde EverLink BTR vidalı konnektörler |
| Yükseklik | 70 mm |
| Genişlik | 55 mm |
| Derinlik | 123 mm |
| Ürün Ağırlığı | 0,375 kg |
Ortam9
| İklimsel Dayanım | 'e uygunIACS E10 |
|---|---|
| IP Koruma Derecesi | IP20 conforming to IEC 60529 |
| Çalışma İçin Ortam Hava Sıcaklığı | -20…60 °C değer kaybı olmadan 'e uygunIEC 60947-4-1 |
| Depolama Ortam Koşulları | -60…70 °C |
| Alev Geciktirici | V1 'e uygunUL 94 |
| Mekanik Dayanıklılık | Şoklar: 11 msn için 15 Gn 'e uygunIEC 60068-2-7; Titreşimler: 4 gn 'e uygunIEC 60068-2-6 |
| Dielektrik Gücü | 1,89 kV -de 50 Hz 'e uygunIEC 60947-1 |
| Standartlar | EN/IEC 60947-4-1; EN/IEC 60947-5-1; UL 60947-4-1; UL 60947-5-1; CSA C22.2 No 60947-4-1; CSA C22.2 No 60947-5-1; GB/T 14048,4; GB/T 14048,5; EN 50495 |
| Ürün Sertifikaları | IEC; UL; CSA; CCC; EAC; DNV-GL; RMRS; EU-RO MR; LROS (Lloyds register of shipping); ATEX INERIS; UKCA |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 6,000 cm |
| Package 1 Width | 11,000 cm |
| Package 1 Length | 14,000 cm |
| Paket Ağırlığı (Lbs) | 390,000 g |
| Unit Type Of Package 2 | S02 |
| Number Of Units İn Package 2 | 13 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 5,424 kg |
| Unit Type Of Package 3 | P06 |
| Number Of Units İn Package 3 | 208 |
| Package 3 Height | 75,000 cm |
| Package 3 Width | 60,000 cm |
| Package 3 Length | 80,000 cm |
| Package 3 Weight | 96,900 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
