Schneider

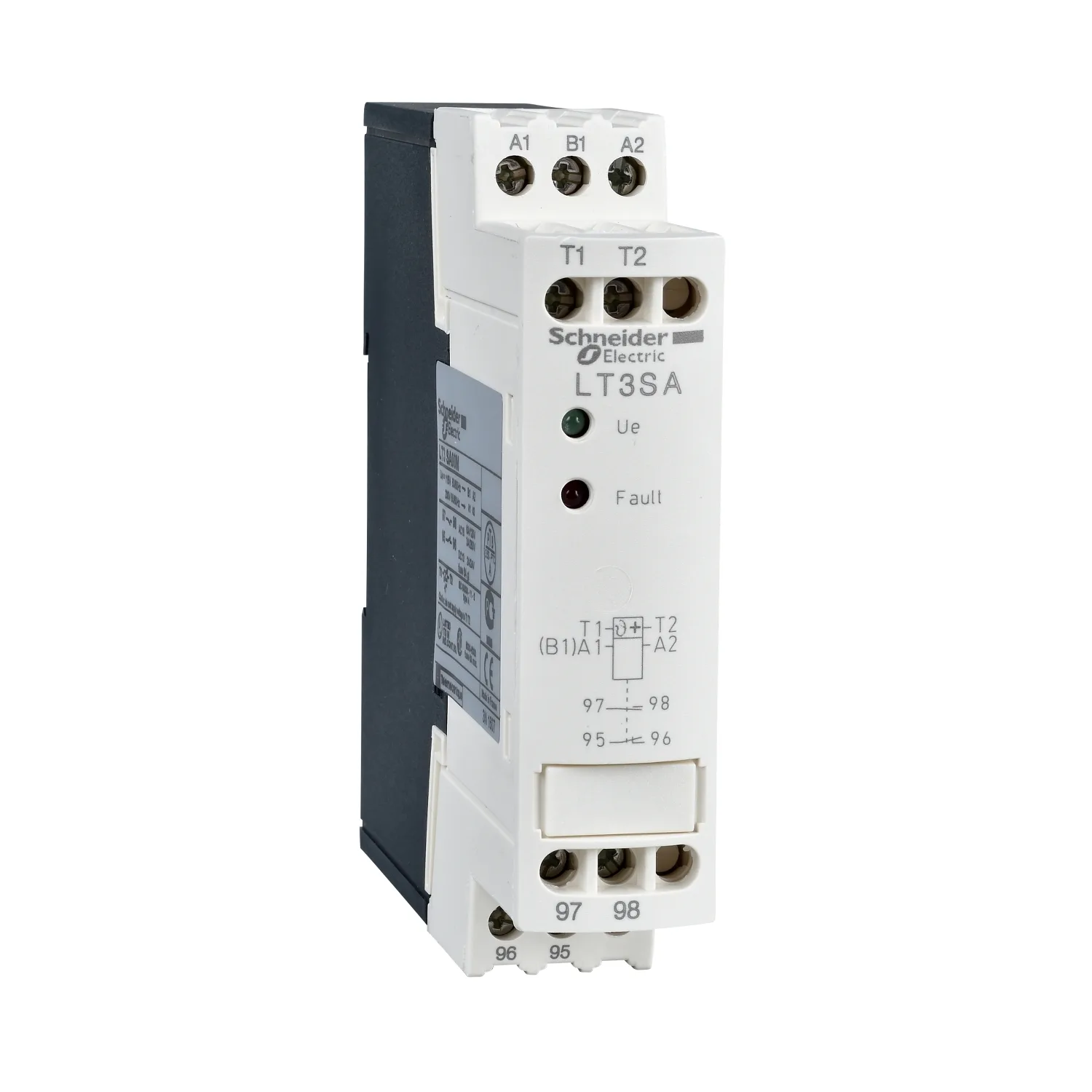

LT3SA00M - Sıcaklık izleme rölesi; 115/230VAC
Satışta değil
Schneider LT3SA00M, Sıcaklık izleme rölesi; 115/230VAC. Kategori: TeSys LT3 Termistör Koruma Rölesi. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:LT3SA00M
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Ürün Serisi
- LT3
- Ürün Grubu
- LT3SA
- Ürün Ya Da Bileşen Tipi
- Termistör koruma birimleri
- [Uc] Control Circuit Voltage
- 115/230 V AC 50/60 Hz
Ürün Açıklaması
- Hata sinyali için 2 yardımcı kontak 1NO+1NC bulunmaktadır
- DIN ray montajı, kafes terminallerle bağlantı mevcuttur
- PTC termistör probları DA1TT, DA1TS mevcuttur (ayrı olarak sipariş edilmelidir)
- Multi-standart onaylı (IEC, UL, CSA), Green Premium uyumlu (RoHS/REACh). • PTC sondaları ile kullanım için termistör koruma ünitesi
- DIN rayı montajı ve kafes terminallerine göre bağlantılar
- Otomatik sıfırla
- Voltaj hata göstergesi ışığı dahil
- Dahili makine sıcaklığı kontrol işlevine ve hızlı çalışmaya sahip akıllı ürün
Teknik Özellikler
Ana5
| Ürün Serisi | LT3 |
|---|---|
| Ürün Grubu | LT3SA |
| Ürün Ya Da Bileşen Tipi | Termistör koruma birimleri |
| [Uc] Control Circuit Voltage | 115/230 V AC 50/60 Hz |
| Sıfırlama | Otomatik sıfırlama |
Tamamlayıcı24
| Kontrol Devresi Gerilim Limitleri | 0,85...1,1 Uc |
|---|---|
| Kontak Tipi Ve Düzenleme | 1 NK + 1 NA çift gerilim |
| [Ith] Klasik Açık Hava Termik Akımı | 5 A için çıkış kontrol rölesi |
| [Ui] Nominal Yalıtım Voltajı | Çıkış kontrol rölesi: 500 V AC |
| [Ue] Nominal Çalışma Voltajı | 250 V AC 50/60 Hz için çıkış kontrol rölesi |
| Sinyalleme Fonksiyonu | Hata göstergesi; Gerilim göstergesi |
| Kontrol Tipi | Otomatik sıfırlama |
| Prob Değiştirilebilirliği | A etiket işareti 'e uygunIEC 60034-11 |
| W Cinsinden Tutma Güç Tüketimi | 1 W |
| VA Cinsinden Tutma Güç Tüketimi | 2,5 VA |
| Direnç | 1500…1650 Ohm sıfırlama; 2700…3100 Ohm açma |
| Probların Sayısı | 0…6 |
| Giriş Gerilimi | < 2.5 V (1500 Ohm) prob için; < 7,5 V (4000 Ohm) prob için 'e uygunIEC 60034-11 |
| Maximum Short Circuit Detection Resistance | 20 Ohm |
| Kullanım Koşulu | Probların bağlantısı 400 m >1 mm²; Probların bağlantısı 500 m >1,5 mm² |
| Nominal Yıldırım Darbe Dayanım Gerilimi (Up) | 2,5 kV |
| VA Cinsinden Nominal Güç | 100 VA -de 220 V - elektrik dayanikliligi: 500000 cycles |
| Kesme Kapasitesi | 2 A -de 24 V DC DC-13; 3 A -de 250 V AC AC-16; 6 A -de 120 V AC AC-16 |
| Bağlantılar - Terminaller | Güç devresi: kafes tipi konnektör 1 kablo(lar) 0,75…2,5 mm²esnek ile; Güç devresi: kafes tipi konnektör 1 kablo(lar) 0,75…2,5 mm²katı ile; Güç devresi: kafes tipi konnektör 1 kablo(lar) 1…2,5 mm²esnek kablo uçsuz; Güç devresi: kafes tipi konnektör 1 kablo(lar) 1…2,5 mm²katı kablo uçsuz; Güç devresi: kafes tipi konnektör 2 kablo(lar) 0,75…2,5 mm²esnek ile; Güç devresi: kafes tipi konnektör 2 kablo( |
| Sıkma Torku | 0.8 N.m |
| Yükseklik | 100 mm |
| Genişlik | 22,5 mm |
| Derinlik | 100 mm |
| Ürün Ağırlığı | 0,22 kg |
Ortam8
| Standartlar | IEC 60947-8; IEC 60034-11; VDE 0660 |
|---|---|
| IP Koruma Derecesi | IP20 conforming to IEC 60529; IP20 conforming to VDE 0106 |
| Nominal Çalışma Ortam Sıcaklığı | -25…60 °C |
| Depolama İçin Ortam Hava Sıcaklığı | -40…85 °C 'e uygunIEC 60068-2-2; -40…85 °C 'e uygunIEC 60068-2-2 |
| Çalışma Yüksekliği | <= 1500 m sıcaklık değer kaybı olmadan; > 1500...3000 m sıcaklık değer kaybıyla |
| Titreşim Direnci | 1 gn 25...150 Hz 'e uygunIEC 60068-2-6; 2,5 gn 2...25 Hz 'e uygunIEC 60068-2-6 |
| Darbe Dayanımı | 5 gn 11 ms 'e uygunIEC 60068-2-27 |
| Elektromanyetik Uyumluluk | Elektrostatik deşarja direnç seviye 3 conforming to IEC 61000-4-2; Hızlı geçici direnci seviye 3 conforming to IEC 61000-4-4; Kesinti direnci 1,2/50-8/20 seviye 4 conforming to IEC 61000-4-5; Elektromanyetik alanlara duyarlılık seviye 3 conforming to IEC 61000-4-3; Mikro kırılmalara ve gerilim düşüşlerine bağışıklık conforming to IEC 61000-4-11 |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 2,500 cm |
| Package 1 Width | 10,300 cm |
| Package 1 Length | 10,500 cm |
| Paket Ağırlığı (Lbs) | 181,000 g |
| Unit Type Of Package 2 | S02 |
| Number Of Units İn Package 2 | 36 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 6,847 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
