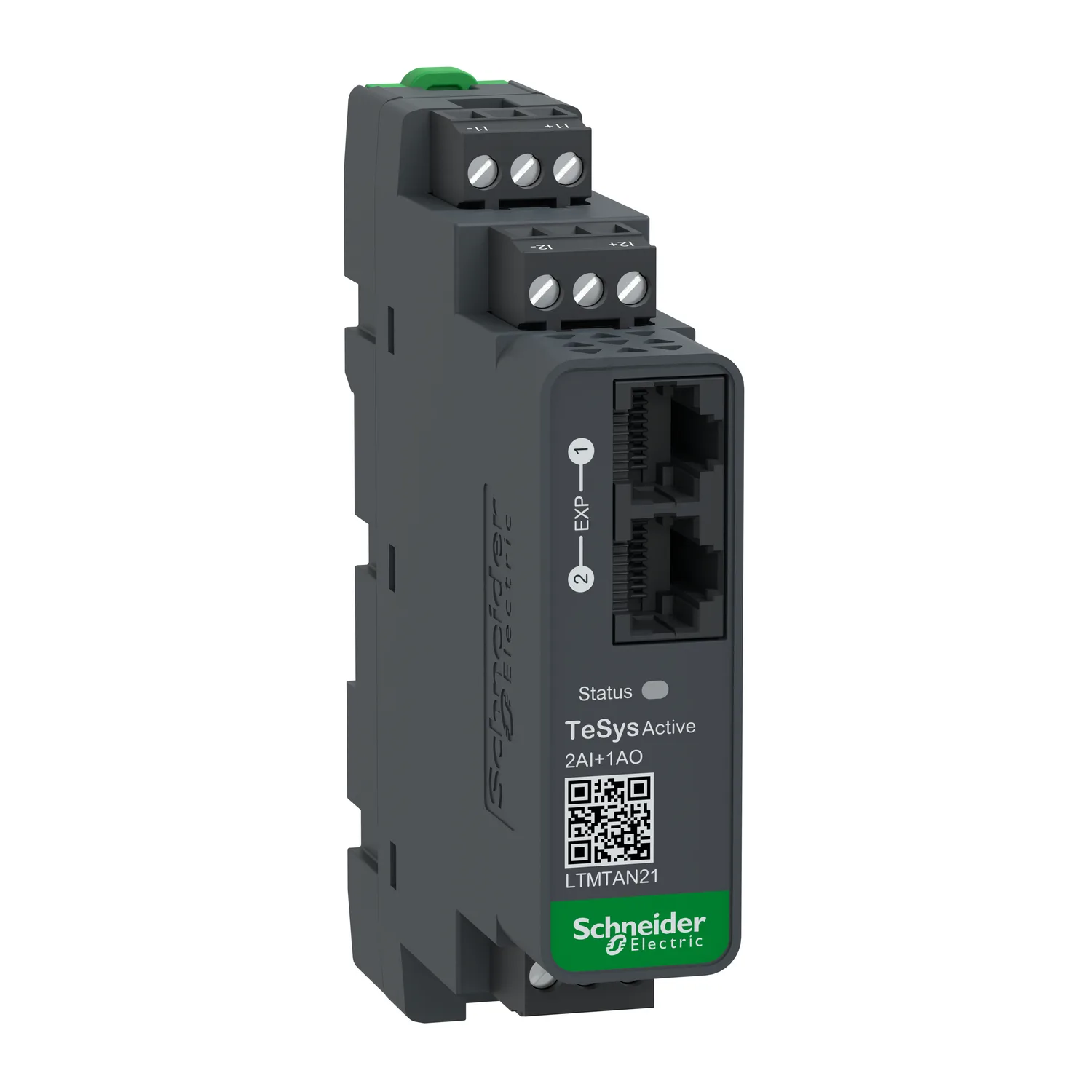

LTMTAN21 - TeSys Tera Eklenti Modülü 2AI+1AO
Schneider LTMTAN21, TeSys Tera Eklenti Modülü 2AI+1AO. Kategori: TeSys Tera. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:LTMTAN21
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:239,40 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- TeSys
- Ürün Adı
- TeSys Tera
- Ürün Grubu
- LTMT
- Ürün Ya Da Bileşen Tipi
- Uzantı modülü
Ürün Açıklaması
TeSys Tera gelişmiş kontrol ve koruma sistemi, en zorlu gereksinimleri karşılayarak yüksek performans, verimlilik ve bağlantı olanağı sunmak üzere tasarlanmıştır. Tera Motor Yönetim Sistemi - LTMT genişletme modülleri. Genişletme Modülleri, Ana Kontrolöre ek işlevlerin eklenmesini sağlar. TeSys Tera genişletme kartında 2 adet analog giriş ve 1 adet analog çıkış bulunur. 4–20 mA ölçüm İki analog giriş Bir analog çıkış Durum LED göstergesi Ana üniteden güç alır. Modül aşağıdaki sertifikalara sahiptir: IEC, UL, cUL. 0,4 ila 100 A aralığında dahili akım transformatörleri veya 810 A'ya kadar harici akım transformatörleri aracılığıyla 3 faz akımı ölçümünü yönetir. Ayrıca dahili veya harici toprak sensörleri aracılığıyla toprak akımını, motor sıcaklığını ve çeşitli motor kontrol modları için giriş ve çıkışları, tespit edilen arıza yönetimini ve diğer işlevleri ölçer. TeSys Tera, kısa devre koruması ve bir kontaktörle birlikte kullanıldığında motorun tam izleme, kontrol ve koruma işlevlerini sağlayan bir motor yönetim sistemidir. TeSys Tera Genişletme Modülleri, Ana Kontrolöre ek işlevler eklenmesini sağlar. TeSys Tera, beş ana iletişim protokolü aracılığıyla otomasyon sisteminize sorunsuz bir şekilde entegre olan esnek bir sistemdir. TeSys Tera, geniş bir aralıkta akım, gerilim ve gücü hassas bir şekilde izleyerek süreçte neler olacağını öngörür. TeSys Tera, sistemin esnekliğini artıran birçok bileşene sahiptir. Bu genişletme modülü, TeSys Tera kontrolöre yeni işlevler ekler. Bu cihaz, 690 V nominal gerilime kadar fazlar arası gerilim ölçümü ve 4 ek giriş sağlar. Modül, 2 adet analog girişe ve 1 adet analog çıkışa sahiptir. 4–20 mA ölçüm İki analog giriş Bir analog çıkış Durum LED göstergesi Ana üniteden güç alır. Modül aşağıdaki sertifikalara sahiptir: IEC, UL, cUL.
Başlıca Özellikler
- 4 adet ek izole giriş, 2 adet ‘NO’ kontaklı çıkış
- 6 adet ek izole giriş
- Ana ünite tarafından çalıştırılır
- Analog
- Durum LED göstergesi
Teknik Özellikler
Ana6
| Seri | TeSys |
|---|---|
| Ürün Adı | TeSys Tera |
| Ürün Grubu | LTMT |
| Ürün Ya Da Bileşen Tipi | Uzantı modülü |
| Cihaz Uygulaması | Ekipman izleme ve kontrolü |
| Seri Uyumluluğu | TeSys TeSys Tera motor kontrolörü |
Tamamlayıcı18
| [Ui] Nominal Yalıtım Voltajı | 690 V 'e uygunEN/IEC 60947-1; 690 V 'e uygunCSA C22.2 No 14; 690 V 'e uygunUL 508 |
|---|---|
| Aşırı Gerilim Kategorisi | III |
| Kirletme Derecesi | 3 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 0,8 kV besleme, girişler ve çıkışlar 'e uygunEN/IEC 60947-4-1 |
| Koruma Türü | Aşırı yük koruması; Stalled rotor; Kilitli rotor; Kısa devre; Undercurrent; Aşırı akım; Current unbalance; Phase reversal; Phase loss; Earth fault protection internal; Earth fault protection external; Excessive starting time; Max number of start; Düşük gerilim; Aşırı gerilim; Voltage unbalance; Düşük frekans; Aşırı frekans; Reacceleration; Temperature protection; Analog input protection; Communica |
| Maximum Output Switching Frequency | 2 Hz |
| Maksimum Çalışma Oranı | 1800 cyc/h |
| Kontak Tipi Ve Düzenleme | Yok |
| Montaj Tipi | Sıva altı monte |
| Bağlantı Aralığı | 5,0 mm |
| Bağlantılar - Terminaller | Kontrol devresi: konnektör 1 kablo(lar) 0,25…2,5 mm² (AWG 24...AWG 14)esnek ile; Kontrol devresi: konnektör 1 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz; Kontrol devresi: konnektör 1 kablo(lar) 0,25…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz; Kontrol devresi: konnektör 1 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)katı kablo uçsuz; Kontrol devresi: konnektör 2 kablo(lar) 0,2…1 mm² (AWG |
| Giriş Tipi | Analog x2 girisler, |
| Çıkış Tipi | 1 xanalog |
| Elektromanyetik Uyumluluk | Elektrostatik deşarj, seviye 3, 8 kV hava, 4 kV kontak; Hızlı geçici akımlar, seviye 3, 2 kV; Elektromanyetik parazite bağışıklık, seviye 3, 10 V/m; Immunity to shock waves, seviye 3, 2 kV |
| Derinlik | 90 mm |
| Yükseklik | 112 mm |
| Genişlik | 22,5 mm |
| Sıkma Torku | Kontrol devresi: 0,5…0,6 N.m düz screwdriver 3 mm |
Ortam9
| Ürün Sertifikaları | IEC; UL; cUL |
|---|---|
| IP Koruma Derecesi | IP20 |
| Standartlar | EN/IEC 60947-4-1; UL/CSA 60947-4-1 |
| Yangına Dayanıklılık | 650 °C 'e uygunEN/IEC 60695-2-12; 960 °C 'e uygunUL 94 |
| Koruyucu Bakım | 12 x 24 saat çevrimi 'e uygunEN/IEC 60068-2-30 |
| Depolama Ortam Koşulları | -40…80 °C |
| Çalışma Yüksekliği | <= 2000 m değer kaybı olmadan |
| Mekanik Dayanıklılık | Şoklar yarım sinüs dalgası hızlandırma: 11 msn için 15 Gn 'e uygunEN/IEC 60068-2-27; Titreşimler simetrik raya montajlı: 1 Gn, 5...300 Hz 'e uygunEN/IEC 60068-2-6; Titreşimler plaka montajlı: 4 Gn, 5...300 Hz 'e uygunEN/IEC 60068-2-6 |
| Çalışma İçin Ortam Hava Sıcaklığı | -20…70 °C |
Paketleme üniteleri6
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 3,302 cm |
| Package 1 Width | 9,906 cm |
| Package 1 Length | 12,700 cm |
| Paket Ağırlığı (Lbs) | 131,542 g |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
