Schneider

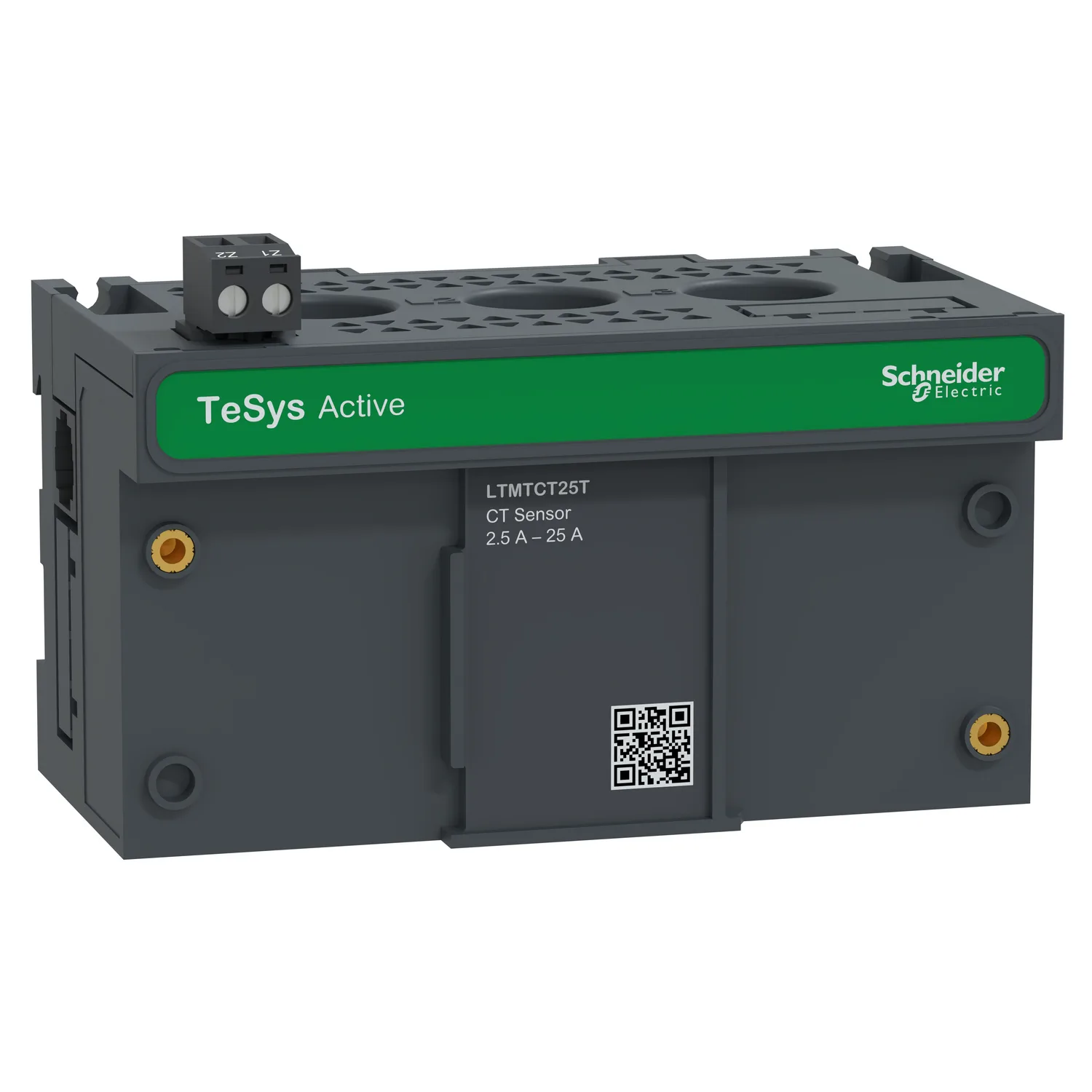

LTMTCT25T - TeSys Tera Akım Ölçümlü Yatay Sensör Modülü 2.5-25A
Schneider LTMTCT25T, TeSys Tera Akım Ölçümlü Yatay Sensör Modülü 2.5-25A. Kategori: TeSys Tera. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:LTMTCT25T
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:323,40 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- TeSys
- Ürün Adı
- TeSys Tera
- Ürün Grubu
- LTMT
- Ürün Ya Da Bileşen Tipi
- Sensör
Ürün Açıklaması
- Tera Motor Yönetim Sistemi - LTMT Sensör Modülleri.
- LTMTCT veya LTMTCTV Sensör Modülü, bir motora yapılan beslemenin elektriksel parametrelerini ölçer.
- TeSys Tera, beş ana iletişim protokolü aracılığıyla otomasyon sisteminize sorunsuz bir şekilde entegre olan esnek bir sistemdir.
- Akıma dayalı faz kaybı ve faz tersliği algılama
- TeSys Tera LTMTCT Sensör Modülü, 2,5 ila 25 A akım aralığı ve 45 ila 65 Hz frekans aralığı ile
- Yatay montaj için akım transformatörü bulunan sensör modülleri.
- Akıma dayalı faz kaybı ve faz tersliği algılama
- LTMTCT Sensör Modülü, faz akımı dengesizliği hesaplaması ve toprak akımı hesaplaması gibi özelliklere sahiptir.
- Sensör aşağıdaki sertifikalara sahiptir: IEC, UL, cUL.
Başlıca Özellikler
- Faz akımı ölçümü
- Faz akımı dengesizliği hesaplaması
- Toprak akımı hesaplaması
Teknik Özellikler
Ana5
| Seri | TeSys |
|---|---|
| Ürün Adı | TeSys Tera |
| Ürün Grubu | LTMT |
| Ürün Ya Da Bileşen Tipi | Sensör |
| Cihaz Uygulaması | Motor koruması |
Tamamlayıcı17
| [Ui] Nominal Yalıtım Voltajı | 690 V 'e uygunEN/IEC 60947-1 |
|---|---|
| Aşırı Gerilim Kategorisi | III |
| Kirletme Derecesi | 3 |
| [In] Nominal Akım | 2,5…25 A at 60...690 V, AC 45...65 Hz |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV akım veya gerilim ölçüm devresi |
| Koruma Türü | Aşırı yük koruması; Stalled rotor; Kilitli rotor; Kısa devre; Undercurrent; Aşırı akım; Current unbalance; Phase reversal; Phase loss; Earth fault protection internal; Excessive starting time; Max number of start; Temperature protection; Communication failure; Fail to stop; Anti-backspin timer; Block output; DI interlock protection |
| Kısa Devre Dayanımı | 100 kA conforming to EN/IEC 60947-4-1 |
| Ölçüm Doğruluğu | +/- 1 % akım |
| Montaj Tipi | Yatay |
| Bağlantı Aralığı | 5,0 mm |
| Giriş Tipi | Analog |
| Sensör Tipi | Current sensor |
| Elektromanyetik Uyumluluk | Immunity to radiated electromagnetic interference (açık havada), seviye 3, 10 Vrms, conforming to EN/IEC 61000-4-3; Elektrostatik deşarja direnç (açık havada), seviye 3, 8 kV, conforming to EN/IEC 61000-4-2; Dijital çıkış: elektrostatik deşarja direnç (kontakta), seviye 3, 6 kV, conforming to EN/IEC 61000-4-2; Dijital çıkış: immunity to shock waves (ortak mod), 4 kV, conforming to EN/IEC 61000-4-5 |
| Derinlik | 60,5 mm |
| Yükseklik | 74,7 mm |
| Genişlik | 110,3 mm |
| Sıkma Torku | Kontrol devresi: 0,5 N.m - tornavidayla düz 3 mm |
Ortam8
| Ürün Sertifikaları | IEC; UL; cUL |
|---|---|
| Standartlar | EN/IEC 60947-4-1; UL/CSA 60947-4-1 |
| Yangına Dayanıklılık | 650 °C 'e uygunEN/IEC 60695-2-12; 960 °C 'e uygunUL 94 |
| Koruyucu Bakım | 12 x 24 saat çevrimi 'e uygunEN/IEC 60068-2-30 |
| Depolama Ortam Koşulları | -40…80 °C |
| Çalışma Yüksekliği | <= 2000 m değer kaybı olmadan |
| Mekanik Dayanıklılık | Şoklar yarım sinüs dalgası hızlandırma: 11 msn için 15 Gn 'e uygunEN/IEC 60068-2-27; Titreşimler simetrik raya montajlı: 1 Gn, 5...300 Hz 'e uygunEN/IEC 60068-2-6; Titreşimler plaka montajlı: 4 Gn, 5...300 Hz 'e uygunEN/IEC 60068-2-6 |
| Çalışma İçin Ortam Hava Sıcaklığı | -20…70 °C |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 6,5 cm |
| Package 1 Width | 7,5 cm |
| Package 1 Length | 14 cm |
| Paket Ağırlığı (Lbs) | 213 g |
| Unit Type Of Package 2 | S01 |
| Number Of Units İn Package 2 | 2 |
| Package 2 Height | 15 cm |
| Package 2 Width | 15 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 867 g |
| Unit Type Of Package 3 | P06 |
| Number Of Units İn Package 3 | 96 |
| Package 3 Height | 1050 cm |
| Package 3 Width | 85 cm |
| Package 3 Length | 105 cm |
| Package 3 Weight | 32,448 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
