Schneider

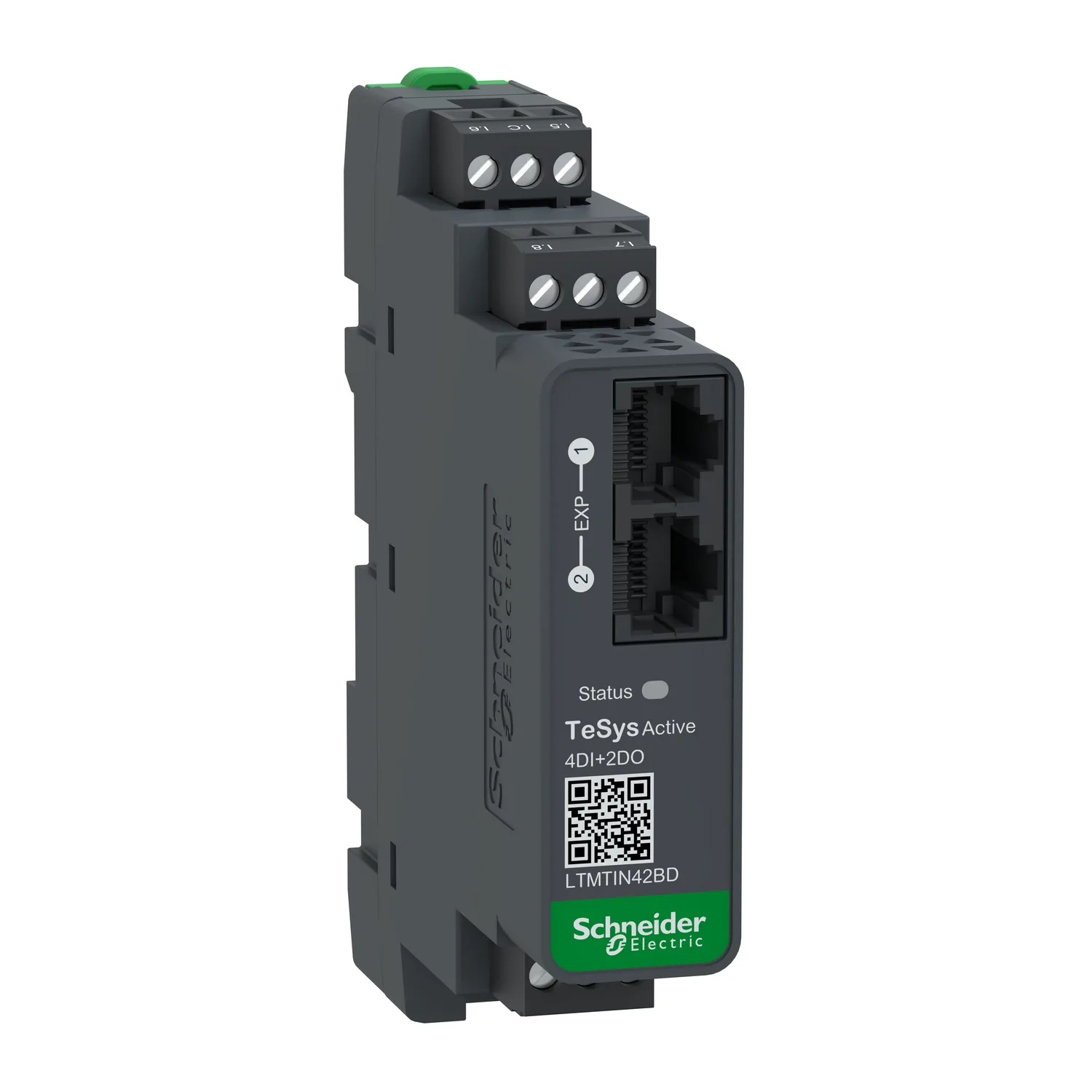

LTMTIN42BD - TeSys Tera Eklenti Modülü 4DI+2DO 24VDC
Schneider LTMTIN42BD, TeSys Tera Eklenti Modülü 4DI+2DO 24VDC. Kategori: TeSys Tera. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:LTMTIN42BD
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:323,40 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- TeSys
- Ürün Adı
- TeSys Tera
- Ürün Grubu
- LTMT
- Ürün Ya Da Bileşen Tipi
- Uzantı modülü
Ürün Açıklaması
- TeSys Tera gelişmiş kontrol ve koruma sistemi, en zorlu gereksinimleri karşılayarak yüksek performans, verimlilik ve bağlantı olanağı sunmak üzere tasarlanmıştır.
- Tera Motor Yönetim Sistemi - LTMT genişletme modülleri.
- Genişletme Modülleri, Ana Kontrolöre ek işlevlerin eklenmesini sağlar.
- TeSys Tera genişletme kartında 4 adet ek izole giriş ve DC'de 2 adet "NO" kontaklı çıkış bulunur.
- Modülün güç kaynağı olarak 24 VDC kullanılır.
- 0,4 ila 100 A aralığındaki 3 faz akımı ölçümünü dahili akım transformatörleri aracılığıyla veya 810 A'ya kadar olan ölçümleri harici akım transformatörleri aracılığıyla yönetir.
- Ayrıca dahili veya harici toprak sensörleri aracılığıyla toprak akımını, motor sıcaklığını, çeşitli motor kontrol modları için giriş ve çıkışları, tespit edilen arıza yönetimini ve diğer işlevleri ölçer.
- TeSys Tera, kısa devre koruması ve bir kontaktörle birlikte kullanıldığında motorun tam izleme, kontrol ve koruma işlevlerini sağlayan bir motor yönetim sistemidir.
- TeSys Tera, beş ana iletişim protokolü aracılığıyla otomasyon sisteminize sorunsuz bir şekilde entegre olan esnek bir sistemdir.
- TeSys Tera, geniş bir aralıkta akım, gerilim ve gücü hassas bir şekilde izleyerek süreçte neler olacağını öngörür.
- TeSys Tera, sistemin esnekliğini artıran birçok bileşene sahiptir.
- Bu genişletme modülü, TeSys Tera kontrolöre yeni işlevler ekler.
- Bu cihaz, 690 V nominal gerilime kadar fazlar arası gerilim ölçümü ve 4 ek giriş sağlar.
- Modül, 4 adet ek izole girişe ve 2 adet "NO" kontaklı çıkışa sahiptir
- Modül aşağıdaki sertifikalara sahiptir: IEC, UL, cUL.
Başlıca Özellikler
- 4 adet ek izole giriş, 2 adet ‘NO’ kontaklı çıkış
- 6 adet ek izole giriş
- Ana ünite tarafından çalıştırılır
- Dijital 4 Giriş 2 Çıkış DC
- Durum LED göstergesi
Teknik Özellikler
Ana7
| Seri | TeSys |
|---|---|
| Ürün Adı | TeSys Tera |
| Ürün Grubu | LTMT |
| Ürün Ya Da Bileşen Tipi | Uzantı modülü |
| Cihaz Uygulaması | Ekipman izleme ve kontrolü |
| Seri Uyumluluğu | TeSys TeSys Tera motor kontrolörü |
| Besleme | Kontrolör üzerinden |
Tamamlayıcı23
| [Ui] Nominal Yalıtım Voltajı | 690 V 'e uygunEN/IEC 60947-1 |
|---|---|
| Aşırı Gerilim Kategorisi | III |
| Kirletme Derecesi | 3 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 0,8 kV akım veya gerilim ölçüm devresi 'e uygunEN/IEC 60947-4-1; 0,8 kV besleme, girişler ve çıkışlar 'e uygunEN/IEC 60947-4-1 |
| Koruma Türü | Earth fault protection external; Temperature protection; Analog input protection; DI interlock protection |
| Geçerli Durum 1 Garanti | Dijital giriş: 0...12 V ve 5 mA için 10 ms |
| Algılama Açısı | Dijital giriş: 18...30 V ve 5 mA için 10 ms |
| Maximum Output Switching Frequency | 2 Hz |
| Yük Akımı | 10 A -de 250 V AC/DC; 5 A -de 30 V DC |
| Kısa Devre Dayanımı | 100 kA conforming to EN/IEC 60947-4-1 |
| Maksimum Çalışma Oranı | 1800 cyc/h |
| Kontak Tipi Ve Düzenleme | Yok |
| Montaj Tipi | Sıva altı monte |
| Bağlantı Aralığı | 5,0 mm |
| Bağlantılar - Terminaller | Kontrol devresi: konnektör 1 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)flexible stranded kablo uçsuz; Kontrol devresi: konnektör 2 kablo(lar) 0,2…1,5 mm² (AWG 24...AWG 16)flexible stranded kablo uçsuz; Kontrol devresi: konnektör 1 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)katı kablo uçsuz; Kontrol devresi: konnektör 2 kablo(lar) 0,2…1,0 mm² (AWG 24...AWG 18)katı kablo uçsuz; Kontrol devresi: konnektör |
| Giriş Tipi | Digital input x4 girisler, |
| Çıkış Tipi | 2 xdigital output |
| İzin Verilen Güç | 480 VA (AC-15), Ie = 2 A, 500000 cycles (çıkış); 30 W (DC-13), Ie = 1,25 A, 500000 cycles (çıkış) |
| Elektromanyetik Uyumluluk | Elektrostatik deşarj, seviye 3, 8 kV hava, 4 kV kontak; Hızlı geçici akımlar, seviye 3, 2 kV; Elektromanyetik parazite bağışıklık, seviye 3, 10 V/m; Immunity to shock waves, seviye 3, 2 kV |
| Derinlik | 120,7 mm |
| Yükseklik | 61 mm |
| Genişlik | 45 mm |
| Sıkma Torku | Kontrol devresi: 0,5 N.m - tornavidayla düz 3 mm |
Ortam9
| Ürün Sertifikaları | IEC; UL; cUL |
|---|---|
| IP Koruma Derecesi | IP20 |
| Standartlar | EN/IEC 60947-4-1; UL/CSA 60947-4-1 |
| Yangına Dayanıklılık | 650 °C 'e uygunEN/IEC 60695-2-12; 960 °C 'e uygunUL 94 |
| Koruyucu Bakım | 12 x 24 saat çevrimi 'e uygunEN/IEC 60068-2-30 |
| Depolama Ortam Koşulları | -40…80 °C |
| Çalışma Yüksekliği | <= 2000 m değer kaybı olmadan |
| Mekanik Dayanıklılık | Şoklar yarım sinüs dalgası hızlandırma: 11 msn için 15 Gn 'e uygunEN/IEC 60068-2-27; Titreşimler simetrik raya montajlı: 1 Gn, 5...300 Hz 'e uygunEN/IEC 60068-2-6; Titreşimler plaka montajlı: 4 Gn, 5...300 Hz 'e uygunEN/IEC 60068-2-6 |
| Çalışma İçin Ortam Hava Sıcaklığı | -20…70 °C |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 3,302 cm |
| Package 1 Width | 9,906 cm |
| Package 1 Length | 12,700 cm |
| Paket Ağırlığı (Lbs) | 188 g |
| Unit Type Of Package 2 | CAR |
| Number Of Units İn Package 2 | 12 |
| Package 2 Height | 14,986 cm |
| Package 2 Width | 14,986 cm |
| Package 2 Length | 39,624 cm |
| Package 2 Weight | 1,928 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
