Schneider

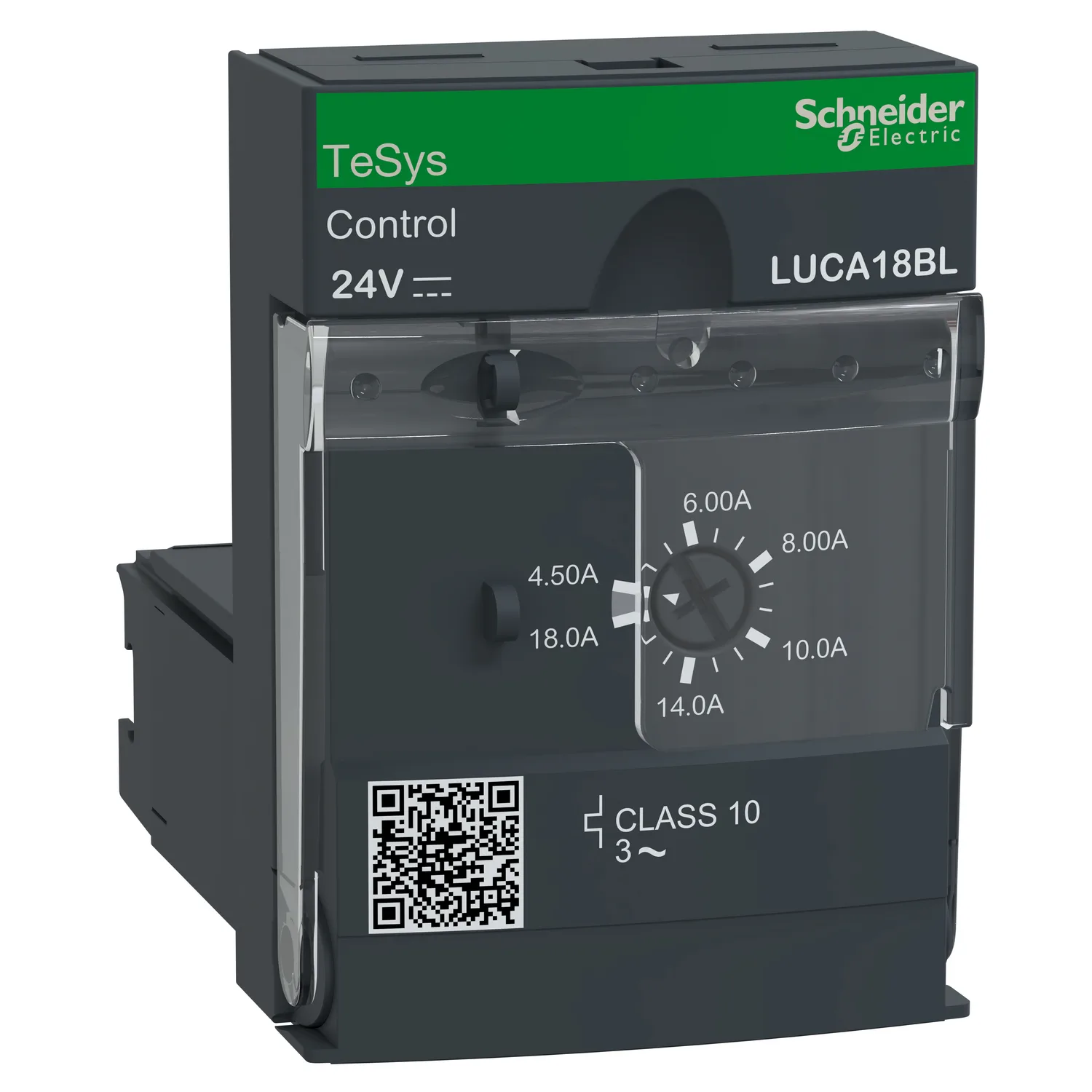

LUCA18BL - TeSys U Standart Kontrol 4.5-18A 24VDC
Schneider LUCA18BL, TeSys U Standart Kontrol 4.5-18A 24VDC. Kategori: TeSys U – Hepsi Bir Arada Motor Yolverici Çözümü. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:LUCA18BL
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:144,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- TeSys
- Ürün Serisi
- TeSys Ultra
- Ürün Adı
- TeSys Ultra
- Ürün Grubu
- LUCA
Ürün Açıklaması
- Marş motorunun kontrolü için 24V DC voltaj ile kullanılmak üzere (güç tabanında bulunan A1/A2 kontrol terminalleri aracılığıyla) tasarlanmıştır
- Bir LUB güç tabanı ile birlikte kullanıldığında onaylıdır (IEC, UL, CSA, CCC, EAC, Marine), Green Premium uyumlu (RoHS/REACh).
Başlıca Özellikler
- Aşırı yük ve kısa devreye karşı koruma
- Kontrol ünitesi elektronik bileşenleri ve akım ayar kadranını içerir
- Modüler, tak ve çalıştır yapısı, hızlı bakım yapmanıza yardımcı olur
- Kurulumunuzdaki her motor marş için ayrıntılı bilgilere doğrudan erişim
- Gelişmiş motor yönetim sistemi
Teknik Özellikler
Ana19
| Seri | TeSys |
|---|---|
| Ürün Serisi | TeSys Ultra |
| Ürün Adı | TeSys Ultra |
| Ürün Grubu | LUCA |
| Ürün Ya Da Bileşen Tipi | Standart kontrol ünitesi |
| Cihaz Uygulaması | Motor kontrolü; Motor koruması |
| Ürüne Özel Uygulama | Motor yolvericiler için temel koruma gereksinimleri: aşırı yük ve kısa devre |
| Main Function Available | Manuel sıfırlama; Faz hatası ve faz dengesizliğine karşı koruma; Aşırı yük ve kısa devreye karşı koruma; Toprak hata koruması |
| Ürün Uyumluluğu | Power base LUB32; Power base LUB38; Power base LUB320; Power base LUB380; Reversing contactor breaker LU2B32BL; Reversing contactor breaker LU2B38BL |
| [Ue] Nominal Çalışma Voltajı | 690 V AC |
| Ağ Frekansı | 40...60 Hz |
| Yük Tipi | Trifaze motor - soğutma: kendinden soğutmalı |
| Kullanım Kategorisi | AC-41; AC-44; AC-43 |
| Motor Gücü KW | 7,5 kW -de 400...440 V AC 50/60 Hz; 9 kW -de 500 V AC 50/60 Hz; 15 kW -de 690 V AC 50/60 Hz |
| Rated Motor Current Adjustment Range | 4,5…18 A |
| Asiri Yük Açma Sinifi | Sınıf 10 - frekans limiti: 40…60 Hz - sıcaklık kompanzasyonu: -25…70 °C 'e uygunIEC 60947-6-2; Sınıf 10 - frekans limiti: 40…60 Hz - sıcaklık kompanzasyonu: -25…70 °C 'e uygunUL 508 |
| Açma Eşiği | 14,2 x Ir +/- %20 |
| Faz Arızası Hassasiyeti | Evet |
| [Uc] Control Circuit Voltage | 24 V DC |
Tamamlayıcı15
| Kontrol Devresi Gerilim Limitleri | 20...27 V için DC devre 24 V çalışma sırasında; 14,5 V için DC devre 24 V düşme |
|---|---|
| Tipik Akım Tüketimi | 220 mA -de 24 V DC Kapatırken I maksimum LUB32'li; 220 mA -de 24 V DC Kapatırken I maksimum with LUB38; 80 mA -de 24 V DC I rms sızdırmaz LUB32'li; 80 mA -de 24 V DC I rms sızdırmaz with LUB38 |
| Isı Dağılımı | 3 W için kontrol devresi LUB32'li; 3 W için kontrol devresi with LUB38 |
| Çalışma Süresi | 35 ms açma LUB32'li için kontrol devresi; 35 ms açma with LUB38 için kontrol devresi; 70 ms kapama LUB32'li için kontrol devresi; 70 ms kapama with LUB38 için kontrol devresi |
| Standartlar | EN 60947-6-2; IEC 60947-6-2; UL 60947-4-1, faz bariyerli; CSA C22.2 No 60947-4-1, faz bariyerli |
| Ürün Sertifikaları | CE; UL; CSA; CCC; EAC; ASEFA; ATEX; Denizcilik |
| [Ui] Nominal Yalıtım Voltajı | 690 V 'e uygunIEC 60947-6-2; 600 V 'e uygunUL 60947-4-1; 600 V 'e uygunCSA C22.2 No 60947-4-1 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV 'e uygunIEC 60947-6-2 |
| Devrenin Güvenli Ayrılması | 400 V SELV kontrol veya yardımcı devreler arasında 'e uygunIEC 60947-1; 400 V SELV kontrol veya yardımcı devre ve ana devre arasında 'e uygunIEC 60947-1 |
| Sabitleme Modu | Takılabilir (ön yüz) |
| Genişlik | 45 mm |
| Yükseklik | 66 mm |
| Derinlik | 60 mm |
| Ürün Ağırlığı | 0,135 kg |
| Uyumluluk Kodu | LUCA |
Ortam14
| IP Koruma Derecesi | IP20 ön panel ve telle bağlanmış terminaller 'e uygunIEC 60947-1; IP20 diğer yüzler 'e uygunIEC 60947-1; IP40 ön panel dış bağlantı bölgesi 'e uygunIEC 60947-1 |
|---|---|
| Koruyucu Bakım | TH 'e uygunIEC 60068 |
| Çalışma İçin Ortam Hava Sıcaklığı | -25…70 °C |
| Depolama Ortam Koşulları | -40…85 °C |
| Çalışma Yüksekliği | 2000 m |
| Yangına Dayanıklılık | 960 °C elektrik yüklü bileşenleri destekleyen parçalar 'e uygunIEC 60695-2-12; 650 °C 'e uygunIEC 60695-2-12 |
| Darbe Dayanımı | 10 gn güç kutbu açık 'e uygunIEC 60068-2-27; 15 gn güç kutbu kapalı 'e uygunIEC 60068-2-27 |
| Titreşim Direnci | 2 gn 5…300 Hz güç kutbu açık 'e uygunIEC 60068-2-6; 4 gn 5…300 Hz güç kutbu kapalı 'e uygunIEC 60068-2-6 |
| Elektrostatik Deşarja Direnç | 8 kV seviye 3 açık havada 'e uygunIEC 61000-4-2; 8 kV seviye 4 kontakta 'e uygunIEC 61000-4-2 |
| Yayılmalı Alanlara Direnç | 10 V/m 3 'e uygunIEC 61000-4-3 |
| Hızlı Geçici Akımlara Direnç | 2 kV sinif 3 seri bağlantı 'e uygunIEC 61000-4-4; 4 kV sinif 4 seri bağlantı hariç tüm devreler 'e uygunIEC 61000-4-4 |
| Telsiz Elektrik Alanlara Bağışıklık | 10 V 'e uygunIEC 61000-4-6 |
| Mikro Kırılmalara Bağışıklık | 3 ms |
| Gelen Cihaz | 70 % / 500 ms 'e uygunIEC 61000-4-11 |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 5,200 cm |
| Package 1 Width | 8,100 cm |
| Package 1 Length | 8,500 cm |
| Paket Ağırlığı (Lbs) | 122,000 g |
| Unit Type Of Package 2 | S02 |
| Number Of Units İn Package 2 | 23 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 3,057 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
