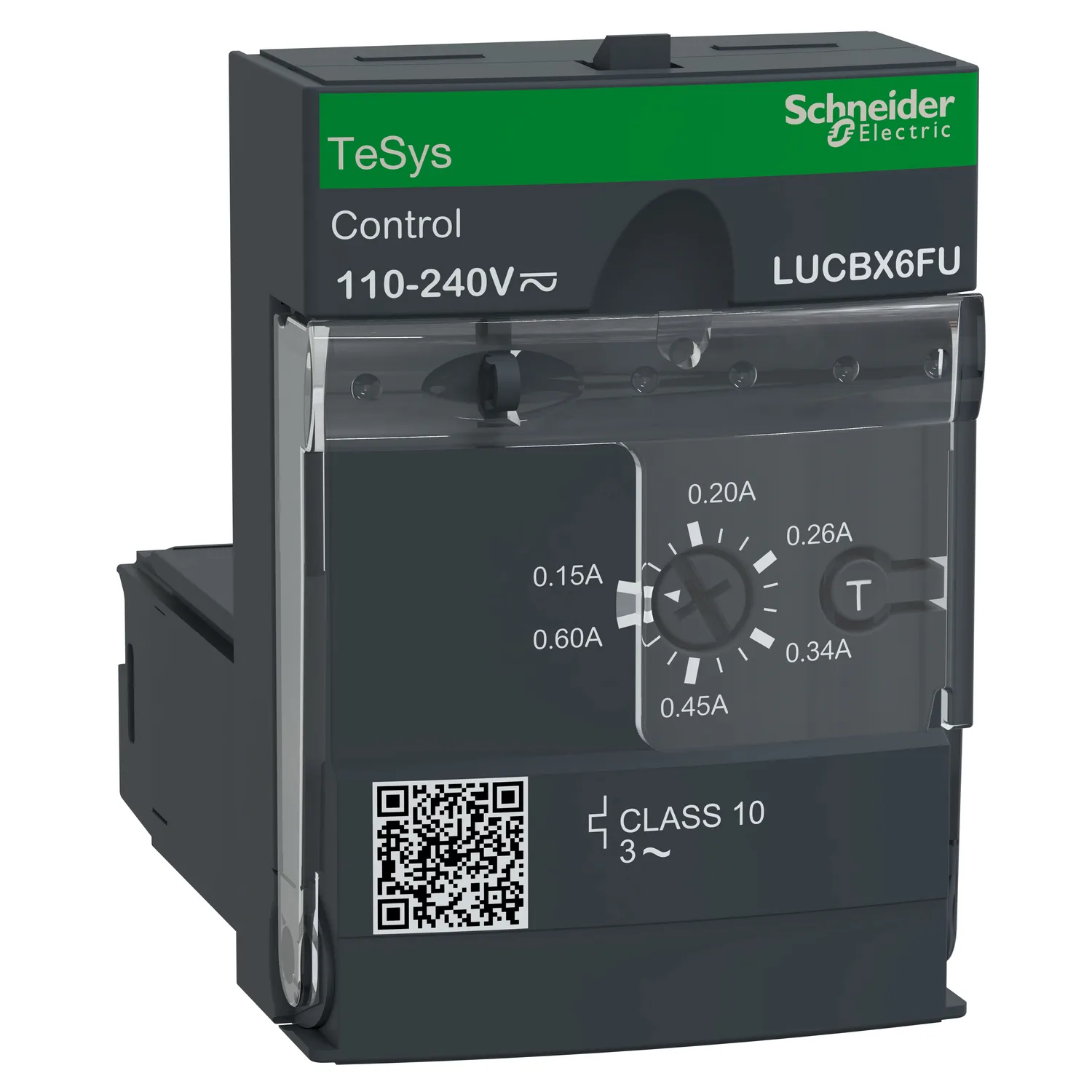

Schneider LUCBX6FU - TeSys U İleri Sev. Kontrol 0.15-0.6A 110-220VAC/DC
Schneider

LUCBX6FU - TeSys U İleri Sev. Kontrol 0.15-0.6A 110-220VAC/DC

Schneider LUCBX6FU, TeSys U İleri Sev. Kontrol 0.15-0.6A 110-220VAC/DC. Kategori: TeSys U – Hepsi Bir Arada Motor Yolverici Çözümü. Fiyat ve teslim süresi için teklif isteyin.

  • Referans Kodu:LUCBX6FU
  • Üretici / Marka:Schneider
  • Stok Durumu:Sipariş Üzerine / Stok Sorunuz
  • Fiyat:129,50 EUR (Teklif İsteyiniz)
WhatsApp ile Fiyat Teklifi Alın

Öne Çıkan Özellikler

Seri
TeSys
Ürün Serisi
TeSys Ultra
Ürün Adı
TeSys Ultra
Ürün Grubu
LUCB
← Kataloğa Geri Dön

Ürün Açıklaması

  • Teşhis için, ek bir fonksiyon modülü (ayrıca sipariş edilecek) ile yönetilecek bir termal aşırı yük alarmı ve aşırı yük simülasyonu için bir test butonu sağlar
  • Marş motorunun kontrolü için 110-240V AC / 110-220V DC voltaj ile kullanılmak üzere (güç tabanında bulunan A1/A2 kontrol terminalleri aracılığıyla) tasarlanmıştır
  • Bir LUB güç tabanı ile birlikte kullanıldığında onaylıdır (IEC, UL, CSA, CCC, EAC, Marine), Green Premium uyumlu (RoHS/REACh).

Başlıca Özellikler

  • Aşırı yük ve kısa devreye karşı koruma
  • Kontrol ünitesi elektronik bileşenleri ve akım ayar kadranını içerir
  • Modüler, tak ve çalıştır yapısı, hızlı bakım yapmanıza yardımcı olur
  • Kurulumunuzdaki her motor marş için ayrıntılı bilgilere doğrudan erişim
  • Gelişmiş motor yönetim sistemi

Teknik Özellikler

Ana19
SeriTeSys
Ürün SerisiTeSys Ultra
Ürün AdıTeSys Ultra
Ürün GrubuLUCB
Ürün Ya Da Bileşen TipiGelişmiş kontrol ünitesi
Cihaz UygulamasıMotor kontrolü; Motor koruması
Ürüne Özel UygulamaTemel koruma ve gelişmiş fonksiyonlar, haberleşme
Main Function AvailableManuel sıfırlama; Faz hatası ve faz dengesizliğine karşı koruma; Aşırı yük ve kısa devreye karşı koruma; Toprak hata koruması
Ürün UyumluluğuPower base LUB12; Power base LUB32; Power base LUB38; Power base LUB120; Power base LUB320; Power base LUB380; Reversing contactor breaker LU2B12FU; Reversing contactor breaker LU2B32FU; Reversing contactor breaker LU2B38FU
[Ue] Nominal Çalışma Voltajı690 V AC
Ağ Frekansı40...60 Hz
Yük TipiTrifaze motor - soğutma: kendinden soğutmalı
Kullanım KategorisiAC-44; AC-43; AC-41
Motor Gücü KW0,09 kW -de 400...440 V AC 50/60 Hz
Rated Motor Current Adjustment Range0,15…0,6 A
Asiri Yük Açma SinifiSınıf 10 - frekans limiti: 40…60 Hz - sıcaklık kompanzasyonu: -25…70 °C 'e uygunIEC 60947-6-2; Sınıf 10 - frekans limiti: 40…60 Hz - sıcaklık kompanzasyonu: -25…70 °C 'e uygunUL 508
Açma Eşiği14,2 x Ir +/- %20
Faz Arızası HassasiyetiEvet
[Uc] Control Circuit Voltage110...240 V AC; 110...220 V DC
Tamamlayıcı15
Kontrol Devresi Gerilim Limitleri88...264 V için AC devre 110...240 V çalışma sırasında; 88...242 V için DC devre 110...220 V çalışma sırasında; 55 V için AC devre 110...240 V düşme; 55 V için DC devre 110...220 V düşme
Tipik Akım Tüketimi280 mA -de 110...240 V AC Kapatırken I maksimum LUB12'li; 280 mA -de 110...240 V AC Kapatırken I maksimum LUB32'li; 280 mA -de 110...240 V AC Kapatırken I maksimum with LUB38; 280 mA -de 110...220 V DC Kapatırken I maksimum LUB12'li; 280 mA -de 110...220 V DC Kapatırken I maksimum LUB32'li; 280 mA -de 110...220 V DC Kapatırken I maksimum with LUB38; 35 mA -de 110...240 V AC I rms sızdırmaz LUB12'l
Isı Dağılımı2 W için kontrol devresi LUB12'li; 3 W için kontrol devresi LUB32'li; 3 W için kontrol devresi with LUB38
Çalışma Süresi35 ms açma LUB12'li için kontrol devresi; 35 ms açma LUB32'li için kontrol devresi; 35 ms açma with LUB38 için kontrol devresi; 50 ms kapama LUB12'li için kontrol devresi; 50 ms kapama LUB32'li için kontrol devresi; 50 ms kapama with LUB38 için kontrol devresi
SıfırlamaManuel sıfırlama
StandartlarEN 60947-6-2; IEC 60947-6-2; UL 60947-4-1, faz bariyerli; CSA C22.2 No 60947-4-1, faz bariyerli
Ürün SertifikalarıCE; UL; CSA; CCC; EAC; ASEFA; ATEX; Denizcilik
[Ui] Nominal Yalıtım Voltajı690 V 'e uygunIEC 60947-6-2; 600 V 'e uygunUL 60947-4-1; 600 V 'e uygunCSA C22.2 No 60947-4-1
[Uimp] Nominal Darbe Dayanım Voltajı6 kV 'e uygunIEC 60947-6-2
Devrenin Güvenli Ayrılması400 V SELV kontrol veya yardımcı devreler arasında 'e uygunIEC 60947-1; 400 V SELV kontrol veya yardımcı devre ve ana devre arasında 'e uygunIEC 60947-1
Sabitleme ModuTakılabilir (ön yüz)
Genişlik45 mm
Yükseklik66 mm
Derinlik60 mm
Uyumluluk KoduLUCB
Ortam15
IP Koruma DerecesiIP20 ön panel ve telle bağlanmış terminaller 'e uygunIEC 60947-1; IP20 diğer yüzler 'e uygunIEC 60947-1; IP40 ön panel dış bağlantı bölgesi 'e uygunIEC 60947-1
Koruyucu BakımTH 'e uygunIEC 60068
Çalışma İçin Ortam Hava Sıcaklığı-25…70 °C
Depolama Ortam Koşulları-40…85 °C
Çalışma Yüksekliği2000 m
Yangına Dayanıklılık960 °C elektrik yüklü bileşenleri destekleyen parçalar 'e uygunIEC 60695-2-12; 650 °C 'e uygunIEC 60695-2-12
Darbe Dayanımı10 gn güç kutbu açık 'e uygunIEC 60068-2-27; 15 gn güç kutbu kapalı 'e uygunIEC 60068-2-27
Titreşim Direnci2 gn 5…300 Hz güç kutbu açık 'e uygunIEC 60068-2-6; 4 gn 5…300 Hz güç kutbu kapalı 'e uygunIEC 60068-2-6
Elektrostatik Deşarja Direnç8 kV seviye 3 açık havada 'e uygunIEC 61000-4-2; 8 kV seviye 4 kontakta 'e uygunIEC 61000-4-2
Yayılmayan Şok Dalgası1 kV seri mod 'e uygunIEC 60947-6-2; 2 kV ortak mod 'e uygunIEC 60947-6-2
Yayılmalı Alanlara Direnç10 V/m 3 'e uygunIEC 61000-4-3
Hızlı Geçici Akımlara Direnç2 kV sinif 3 seri bağlantı 'e uygunIEC 61000-4-4; 4 kV sinif 4 seri bağlantı hariç tüm devreler 'e uygunIEC 61000-4-4
Telsiz Elektrik Alanlara Bağışıklık10 V 'e uygunIEC 61000-4-6
Mikro Kırılmalara Bağışıklık3 ms
Gelen Cihaz70 % / 500 ms 'e uygunIEC 61000-4-11
Paketleme üniteleri12
Unit Type Of Package 1PCE
Paketteki Birim Sayısı1
Package 1 Height5,2 cm
Package 1 Width8,5 cm
Package 1 Length10,3 cm
Paket Ağırlığı (Lbs)128,0 g
Unit Type Of Package 2S01
Number Of Units İn Package 29
Package 2 Height15,0 cm
Package 2 Width15,0 cm
Package 2 Length40,0 cm
Package 2 Weight1,306 kg
Sözleşme garantisi1
Garanti (ay Olarak)18
