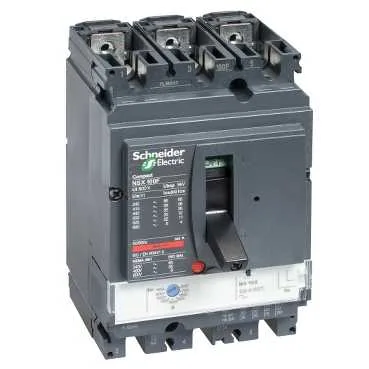

Schneider
LV429743
Satışta değil
Schneider LV429743. Kategori: Alçak Gerilim Ürünleri. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:LV429743
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Seri
- Compact
- Ürün Adı
- Compact NSX
- Ürün Ya Da Bileşen Tipi
- Devre kesici
- Cihaz Kısa Adı
- Compact NSX100F
Ürün Açıklaması
Schneider LV429743 kodlu LV429743 ürünü.
Teknik Özellikler
| Seri | Compact |
|---|---|
| Ürün Adı | Compact NSX |
| Ürün Ya Da Bileşen Tipi | Devre kesici |
| Cihaz Kısa Adı | Compact NSX100F |
| Cihaz Uygulaması | Motor |
| Kutup Açıklaması | 3P |
| Korumalı Kutup Açıklaması | 3t |
| Ağ Tipi | AC |
| Ağ Frekansı | 50/60 Hz |
| [In] Nominal Akım | 100 A ( 40 °C ), 100 A ( 65 °C ) |
| [Ui] Nominal Yalıtım Voltajı | 800 V AC 50/60 Hz |
| [Uimp] Nominal Darbe Dayanım Voltajı | 8 kV |
| [Ue] Nominal Çalışma Voltajı | 690 V AC 50/60 Hz |
| Derece Kodu | F |
| Kesme Kapasitesi | 10 kA -de 600 V AC 50/60 Hzuyumluluk standardı UL 508, 25 kA -de 480 V AC 50/60 Hz uyumluluk standardı UL 508, -de 480 V AC 50/60 Hz uyumluluk standardı NEMA AB1, -de 600 V AC 50/60 Hz uyumluluk standardı NEMA AB1, -de 240 V AC 50/60 Hz uyumluluk standardı NEMA AB1, 85 kA -de 240 V AC 50/60 Hz uyumluluk standardı UL 508, 8 kA Icu -de 660/690 V AC 50/60 Hz uyumluluk standardı IEC 60947-2, 22 kA Icu |
| [Ics] Nominal Hizmet Kesme Kapasitesi | Ics 11 kA 525 V AC 50/60 Hz uyumluluk standardı IEC 60947-2, Ics 35 kA 440 V AC 50/60 Hzuyumluluk standardı IEC 60947-2, Ics 36 kA 380/415 V AC 50/60 Hzuyumluluk standardı IEC 60947-2, Ics 4 kA 660/690 V AC 50/60 Hz uyumluluk standardı IEC 60947-2, Ics 85 kA 220/240 V AC 50/60 Hzuyumluluk standardı IEC 60947-2, Ics 12,5 kA 500 V AC 50/60 Hz uyumluluk standardı IEC 60947-2 |
| Yalıtıma Uygunluk | Evetuyumluluk standardı EN 60947-2, Evetuyumluluk standardı IEC 60947-2 |
| Kullanım Kategorisi | Kategori A |
| Açma Birimi Adı | MA |
| Açma Birimi Teknolojisi | Manyetik |
| Açma Birimi Koruma Fonksiyonları | I |
| Açma Birimi Derecesi | 12.5 A ( 65 °C ) |
| Koruma Türü | Kısa devre koruması (manyetik) |
| Kirletme Derecesi | 3uyumluluk standardı IEC 60664-1 |
| Kontrol Tipi | Geçiş |
| Montaj Modu | Sabit |
| Montaj Desteği | Arka plaka |
| Üst Bağlantı | Ön |
| Aşağı Bağlantı | Ön |
| Mekanik Dayanıklılık | 50000 cycles |
| Elektrik Dayanıklılığı | 10000 cycles 690 V In uyumluluk standardı IEC 60947-2, 20000 cycles 690 V In/2 uyumluluk standardı IEC 60947-2, 30000 cycles 440 V In uyumluluk standardı IEC 60947-2, 50000 cycles 440 V In/2 uyumluluk standardı IEC 60947-2 |
| Bağlantı Aralığı | 35 mm |
| Yerel Sinyalleme | Pozitif kontak göstergesi |
| Kısa Süreli Açma Ayarı Tipi Isd | Ayarlanabilir 9 ayar |
| [Isd] Kısa Süreli Açma Ayarı Aralığı | 6...14 x In |
| Yükseklik | 161 mm |
| Genişlik | 105 mm |
| Derinlik | 86 mm |
| Ürün Ağırlığı | 2.05 kg |
| Elektrikli Şok Koruma Sınıfı | Sınıf II |
| Standartlar | EN 60947-2, IEC 60947-2, NEMA AB1, UL 508 |
| Ürün Sertifikaları | CSA, UL |
| IP Koruma Derecesi | IP40uyumluluk standardı IEC 60529 |
| IK Koruma Derecesi | IK07uyumluluk standardı IEC 62262 |
| Çalışma İçin Ortam Hava Sıcaklığı | -35...70 °C |
| Depolama İçin Ortam Hava Sıcaklığı | -55...85 °C |
| Sürdürülebilir Teklif Durumu | Green Premium ürünü |
| ROHS | Compliant - since 0819 - Schneider Electric declaration of conformity |
| REACH | Referans eşiğin üzerinde SVHC içermez |
| Ürünün Çevresel Profili | Mevcut |
| Ürün Kullanım Ömrü Sonu Talimatları | Mevcut |
