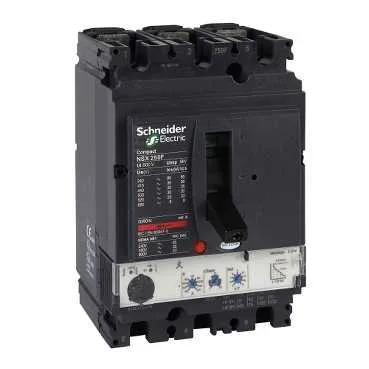

Schneider LV431165
Schneider

LV431165

Satışta değil
Bu kategorideki satıştaki ürünler

Schneider LV431165. Kategori: Alçak Gerilim Ürünleri. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.

  • Referans Kodu:LV431165
  • Üretici / Marka:Schneider

Öne Çıkan Özellikler

Seri
Compact
Ürün Adı
Compact NSX
Ürün Ya Da Bileşen Tipi
Devre kesici
Cihaz Kısa Adı
Compact NSX250N
← Kataloğa Geri Dön

Ürün Açıklaması

Schneider LV431165 kodlu LV431165 ürünü.

Teknik Özellikler

SeriCompact
Ürün AdıCompact NSX
Ürün Ya Da Bileşen TipiDevre kesici
Cihaz Kısa AdıCompact NSX250N
Cihaz UygulamasıMotor
Kutup Açıklaması3P
Korumalı Kutup Açıklaması3t
Ağ TipiAC
Ağ Frekansı50/60 Hz
[In] Nominal Akım220 A ( 65 °C ), 250 A ( 40 °C )
[Ui] Nominal Yalıtım Voltajı800 V AC 50/60 Hz
[Uimp] Nominal Darbe Dayanım Voltajı8 kV
[Ue] Nominal Çalışma Voltajı690 V AC 50/60 Hz
Derece KoduN
Kesme Kapasitesi15 kA -de 600 V AC 50/60 Hz uyumluluk standardı UL 508, -de 600 V AC 50/60 Hz uyumluluk standardı NEMA AB1, -de 480 V AC 50/60 Hz uyumluluk standardı NEMA AB1, 50 kA -de 480 V AC 50/60 Hz uyumluluk standardı UL 508, 85 kA -de 240 V AC 50/60 Hz uyumluluk standardı UL 508, -de 240 V AC 50/60 Hz uyumluluk standardı NEMA AB1, 50 kA Icu -de 440 V AC 50/60 Hzuyumluluk standardı IEC 60947-2, 10 kA Icu -d
[Ics] Nominal Hizmet Kesme KapasitesiIcs 10 kA 660/690 V AC 50/60 Hz uyumluluk standardı IEC 60947-2, Ics 35 kA 525 V AC 50/60 Hzuyumluluk standardı IEC 60947-2, Ics 36 kA 500 V AC 50/60 Hz uyumluluk standardı IEC 60947-2, Ics 50 kA 380/415 V AC 50/60 Hz uyumluluk standardı IEC 60947-2, Ics 50 kA 440 V AC 50/60 Hzuyumluluk standardı IEC 60947-2, Ics 90 kA 220/240 V AC 50/60 Hz uyumluluk standardı IEC 60947-2
Yalıtıma UygunlukEvetuyumluluk standardı EN 60947-2, Evetuyumluluk standardı IEC 60947-2
Kullanım KategorisiKategori A
Açma Birimi AdıMicrologic 2.2 M
Açma Birimi TeknolojisiElektronik
Açma Birimi Koruma FonksiyonlarıLSoI
Açma Birimi Derecesi220 A ( 65 °C )
Koruma TürüAnlık kısa devre koruması, Aşırı yük koruma (uzun süreli), Kısa süreli kısa devre koruması
Kirletme Derecesi3uyumluluk standardı IEC 60664-1
Kontrol TipiGeçiş
Montaj ModuSabit
Montaj DesteğiArka plaka
Üst BağlantıÖn
Aşağı BağlantıÖn
Mekanik Dayanıklılık20000 cycles
Elektrik Dayanıklılığı10000 cycles 440 V In uyumluluk standardı IEC 60947-2, 10000 cycles 690 V In/2 uyumluluk standardı IEC 60947-2, 20000 cycles 440 V In/2 uyumluluk standardı IEC 60947-2, 5000 cycles 690 V In uyumluluk standardı IEC 60947-2
Bağlantı Aralığı35 mm
Yerel SinyallemeLED % 95 Ith, LED hazır
Motor Açma Sınıfı10, 20, 5
Tamamlayıcı Motor KorumaFaz dengesizliği
Uzun Süreli Açma Ayar Tipi LrAyarlanabilir 9 ayar
Uzun Süreli Açma Ayar Aralığı100...220 A
Uzun Süreli Gecikme Ayarı TipiSabit
[tr] Uzun Süreli Gecikme Ayarı10 s 7,2 x Ir 10, 120 s 1,5 x Ir 5, 20 s 7,2 x Ir 20, 240 s 1,5 x Ir 10, 26 s 6 x Ir 20, 480 s 1,5 x Ir 20, 5 s 7,2 x Ir 5, 13,5 sn 6 x Ir 10, 6,5 sn 6 x Ir 5
Termik BellekAçmadan önce ve sonra 20 dakika
Kısa Süreli Açma Ayarı Tipi IsdAyarlanabilir 9 ayar
[Isd] Kısa Süreli Açma Ayarı Aralığı5...13 x Ir
Kısa Süreli Gecikme Ayarı TipiSabit
Anlık Açma Ayar Tipi LiSabit
Anlık Açma Ayar Aralığı3300 A
Yükseklik161 mm
Genişlik105 mm
Derinlik86 mm
Ürün Ağırlığı2.4 kg
Elektrikli Şok Koruma SınıfıSınıf II
StandartlarEN 60947-2, IEC 60947-2, NEMA AB1, UL 508
Ürün SertifikalarıCSA, UL
IP Koruma DerecesiIP40uyumluluk standardı IEC 60529
IK Koruma DerecesiIK07uyumluluk standardı IEC 62262
Çalışma İçin Ortam Hava Sıcaklığı-35...70 °C
Depolama İçin Ortam Hava Sıcaklığı-55...85 °C
Sürdürülebilir Teklif DurumuGreen Premium ürünü
ROHSCompliant - since 0819 - Schneider Electric declaration of conformity
REACHReferans eşiğin üzerinde SVHC içermez
Ürünün Çevresel ProfiliMevcut
Ürün Kullanım Ömrü Sonu TalimatlarıMevcut
