Schneider

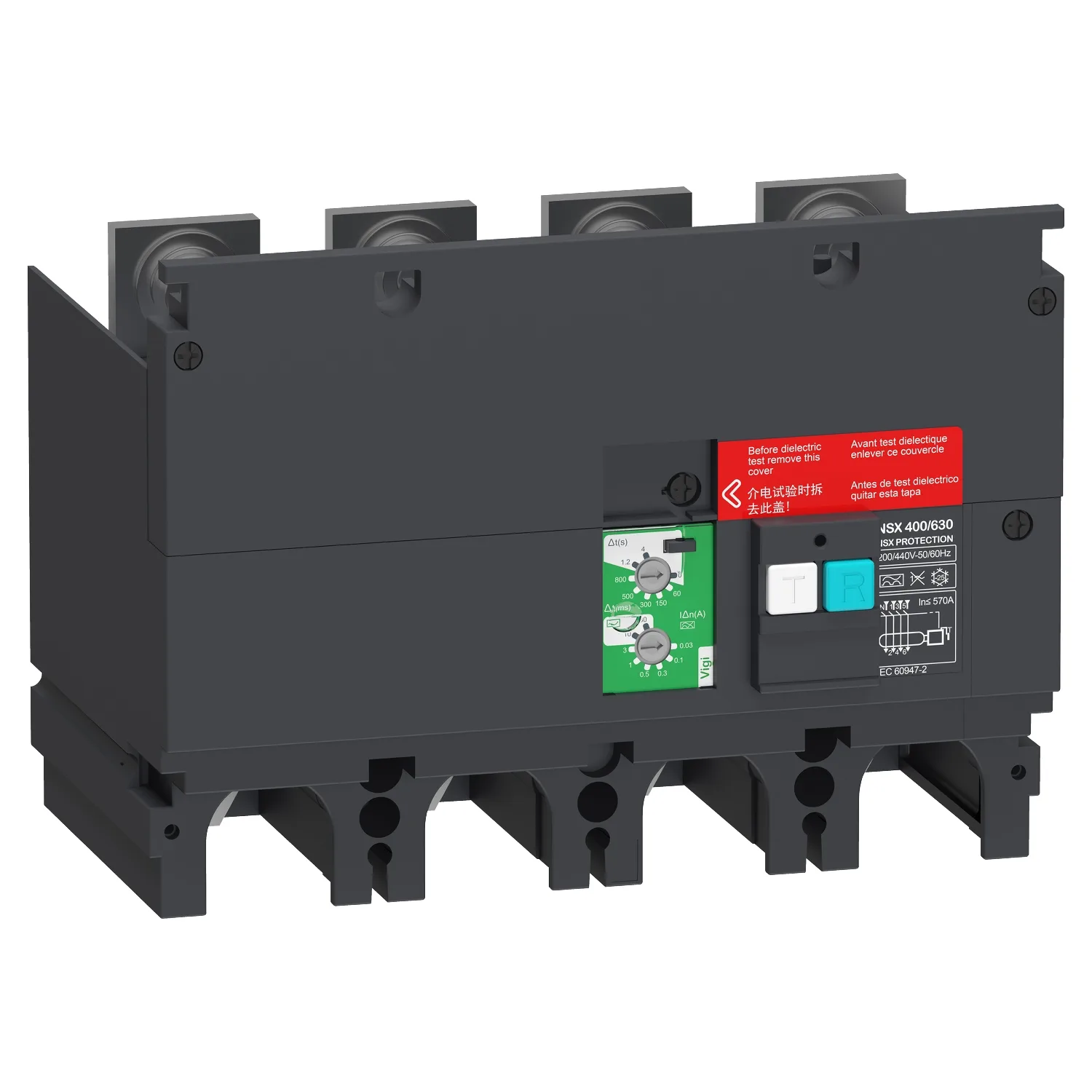

LV432465 - Vigi 200-440V 4P for NSX400/630
Schneider LV432465, Vigi 200-440V 4P for NSX400/630. Kategori: ComPact NSX. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:LV432465
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:1.537,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Grubu
- VigiPacT
- Ürün Ya Da Bileşen Tipi
- Vigi eklentisi
- Cihaz Uygulaması
- Kablo bağlantısı
- Kutup Tanımı
- 4P
Ürün Açıklaması
- Çalışma anma gerilimi 200 ve 440 VAC 50/60 Hz
- Toprak kaçağı hassasiyeti 30 mA ile 30 A arasında ayarlanabilir
- Doğrudan cihaz terminallerine monte edilir ve toprak kaçağı varsayılanı durumunda açma ünitesini doğrudan harekete geçirir
- Bu Vigi eklenti modülü, yalnızca 2 faz tarafından beslenmesine rağmen dağıtım sistemi voltajı tarafından dahili olarak kendi kendine çalışır
- IEC 60947-2 Standardı, ek B ile uyumludur.
Başlıca Özellikler
- Tüm ComPacT serisi için Schneider Electric'ten yeşil imza stili
- Panel üreticileri için kablolama süresinde yaklaşık %40 azalma
- Yeni ergonomik ön plaka tasarımı sayesinde daha kolay kurulum deneyimi yaşayın
- Tüm yardımcı donanımların doğru yerde olduğundan emin olun
- Daha kolay devre kesici manüel çalışması için yeni ergonomik geçiş
Teknik Özellikler
Ana12
| Ürün Serisi | ComPacT NSX400...630 yeni nesil; ComPact NSX400...630 |
|---|---|
| Ürün Grubu | VigiPacT |
| Ürün Ya Da Bileşen Tipi | Vigi eklentisi |
| Cihaz Uygulaması | Kablo bağlantısı |
| Seri Uyumluluğu | ComPacT ComPacT NSX400 devre kesici; ComPacT ComPacT NSX630 devre kesici; Compact ComPact NSX400 devre kesici; Compact ComPact NSX630 devre kesici |
| Kutup Tanımı | 4P |
| [In] Nominal Akım | 400 A; 630 A |
| Toprak Kaçağı Koruma Sınıfı | Sınıf A; Sınıf AC |
| Rezidüel Toprak Kaçağı Duyarlılık Ayar Tipi | Ayarlanabilir |
| Toprak Kaçağı Hassasiyeti | 0,03 A için sınıf A; 0,1 A için sınıf A; 0,3 A için sınıf A; 0,5 A için sınıf A; 1 A için sınıf A; 3 A için sınıf A; 10 A için sınıf AC; 30 A için sınıf AC |
| Rezidüel Toprak Kaçağı Gecikme Ayar Tipi | Ayarlanabilir |
| [Δt] Rezidüel Toprak Kaçağı Gecikme Ayarı | 0 ms; 60 ms; 150 ms; 300 ms; 500 ms; 800 ms; 1,2 s; 4 s |
Tamamlayıcı6
| Şebeke Tipi | AC |
|---|---|
| Şebeke Frekansı | 50/60 Hz |
| [Ue] Nominal Çalışma Voltajı | 200...440 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Toprak Kaçağı Koruması | Var |
| Maksimum Kesme Süresi | 800 ms |
| Aşırı Gerilim Kategorisi | IV |
Ortam2
| Elektrikli Şok Koruma Sınıfı | Sınıf II |
|---|---|
| Standartlar | IEC 60947-2 |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 14,000 cm |
| Package 1 Width | 17,200 cm |
| Package 1 Length | 19,700 cm |
| Paket Ağırlığı (Lbs) | 3,306 kg |
| Unit Type Of Package 2 | S04 |
| Number Of Units İn Package 2 | 6 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 40,000 cm |
| Package 2 Length | 60,000 cm |
| Package 2 Weight | 20,537 kg |
| Unit Type Of Package 3 | P12 |
| Number Of Units İn Package 3 | 24 |
| Package 3 Height | 45,000 cm |
| Package 3 Width | 80,000 cm |
| Package 3 Length | 120,000 cm |
| Package 3 Weight | 93,349 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
