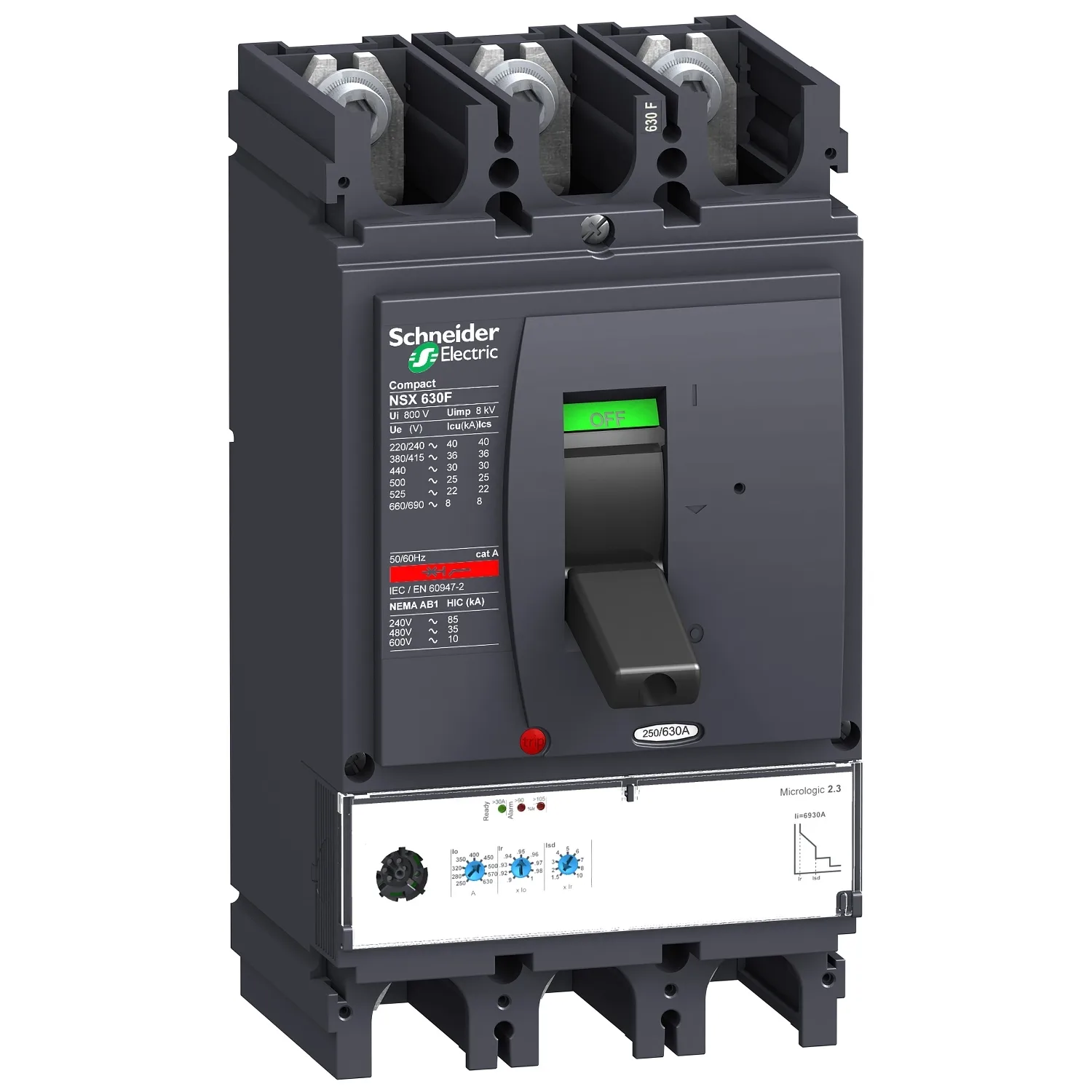

Ürün Açıklaması
- Kesme kapasitesi (Icu) 70kA rms / 415VAC 50/60Hz
- Çalışma gerilimi 690VAC 50/60Hz
- Bu ürün, 630A dereceli bir elektronik Micrologic 2.3 açma ünitesi içerir
- Micrologic 2.3 açma ünitesi ayarlanabilir uzun süreli ve kısa süreli korumalar, ve sabit anlık koruma sağlar
- Bu 3 kutuplu versiyon (140 mm x 255 mm x 110 mm), çeşitli isteğe bağlı işlevler ve aksesuarlarla birlikte gelir
- Uluslararası standartlar (IEC 60947), CCC, EAC ve denizcilik spesifikasyonları ile uyumludur
- Compact NSX630H Schneider Electric EcoStruxure Power mimarisinin bir parçasıdır.
Teknik Özellikler
Ana21
| Seri | Compact |
|---|---|
| Ürün Adı | Compact NSX |
| Ürün Serisi | ComPact NSX400...630 |
| Ürün Grubu | NSX630H |
| Ürün Ya Da Bileşen Tipi | Devre kesici |
| Cihaz Uygulaması | Dağıtım |
| Kutup Sayısı | 3P |
| Korumalı Kutup Açıklaması | 3t |
| [In] Nominal Akım | 630 A -de 40 °C |
| [Ue] Nominal Çalışma Voltajı | 690 V AC 50/60 Hz |
| Şebeke Tipi | AC |
| Şebeke Frekansı | 50/60 Hz |
| Yalıtıma Uygunluk | Evet 'e uygunEN/IEC 60947-2 |
| Kullanım Kategorisi | Kategori A |
| [Icu] Sınıflandırmalı Nihai Kısa Devre Kesme Kapasitesi | 85 kA -de 240 V AC 50/60 Hz 'e uygunUL 508; 65 kA -de 480 V AC 50/60 Hz 'e uygunUL 508; 100 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2; 35 kA Icu -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2; 50 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2; 65 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2; 70 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2; 20 kA -de 600 V AC 50/60 Hz 'e uygunUL |
| Performans Düzeyi | H 70 kA 415 V AC |
| Açma Birimi Adı | Micrologic 2.3 |
| Açma Birimi Teknolojisi | Elektronik |
| Açma Birimi Koruma Fonksiyonları | LSoI |
| Kontrol Tipi | Geçiş |
| Devre Kesici Montaj Modu | Sabit |
Tamamlayıcı29
| [Ui] Nominal Yalıtım Voltajı | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] Nominal Darbe Dayanım Voltajı | 8 kV |
| [Ics] Nominal Hizmeti Kısa Devre Kesme Kapasitesi | 11 kA -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2; 10 kA -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2; 100 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2; 50 kA -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2; 65 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2; 70 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Mekanik Dayanıklılık | 15000 cycles |
| Elektrik Dayanıklılığı | 2000 cycles -de 690 V In; 6000 cycles -de 690 V In/2; 4000 cycles -de 440 V In; 8000 cycles -de 440 V In/2 |
| Montaj Desteği | Arka plaka |
| Üst Bağlantı | Ön |
| Aşağı Bağlantı | Ön |
| Bağlantı Aralığı | 45 mm |
| Koruma Tipi | L : for aşırı yük koruma (uzun süreli); So : for short time short-circuit protection with fixed delay; I : for anlık kısa devre koruması |
| Açma Birimi Derecesi | 630 A -de 40 °C |
| Uzun Süreli Yakalama Ayarlama Türü Ir (termal Koruma) | Ayarlanabilir 9 ayar |
| [Ir] Uzun Süreli Koruma Yakalama Ayarı Aralığı | 250...630 A |
| Uzun Süreli Koruma Gecikmesi Ayarlama Türü Tr | Sabit |
| [tr] Uzun Süreli Koruma Gecikmesi Ayar Aralığı | 16 s -de 6 x Ir |
| Termik Bellek | Açmadan önce ve sonra 20 dakika |
| Kısa Süreli Koruma Yakalama Ayarlama Türü Isd | Ayarlanabilir 9 ayar |
| [Isd] Kısa Süreli Koruma Yakalama Ayarı Aralığı | 1.5...10 x Ir |
| Kısa Süreli Koruma Gecikmesi Ayar Türü Tsd | Sabit |
| Anlık Koruma Yakalama Ayarlama Türü Ii | Sabit |
| [Ii] Anlık Koruma Yakalama Ayarı Aralığı | 6900 A |
| Toprak Kaçağı Koruması | Yok |
| Alan Seçimli Kilitleme ZSI | Olmadan |
| Elektriksel Yardımcı Donanımlar İçin Yuva Sayısı | 6 slot(lar) |
| Yerel Sinyalleme | Flashing LED (yeşil) for çalıştırmak için hazır; LED % 105 Ir (kırmızı) for aşırı yük; LED % 90 Ir (turuncu) for aşırı yük |
| Genişlik (W) | 140 mm |
| Yükseklik (H) | 255 mm |
| Derinlik (D) | 110 mm |
| Ürün Ağırlığı | 6,2 kg |
Ortam11
| Standartlar | EN/IEC 60947 |
|---|---|
| Ürün Sertifikaları | CCC; EAC; Denizcilik |
| Aşırı Gerilim Kategorisi | Class II |
| Elektrikli Şok Koruma Sınıfı | Sınıf II |
| Kirletme Derecesi | 3 'e uygunIEC 60664-1 |
| IP Koruma Derecesi | IP40 conforming to IEC 60529 |
| IK Koruma Derecesi | IK07 conforming to IEC 62262 |
| Nominal Çalışma Ortam Sıcaklığı | -25…70 °C |
| Depolama Ortam Koşulları | -50…85 °C |
| Bağıl Nem | 0…95 % |
| Çalışma Yüksekliği | 0...2000 m değer kaybı olmadan; 2000 m...5000 m değer kaybı ile |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 15,0 cm |
| Package 1 Width | 16,0 cm |
| Package 1 Length | 29,0 cm |
| Paket Ağırlığı (Lbs) | 5,771 kg |
| Unit Type Of Package 2 | S04 |
| Number Of Units İn Package 2 | 3 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 40,0 cm |
| Package 2 Length | 60,0 cm |
| Package 2 Weight | 18,079 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
