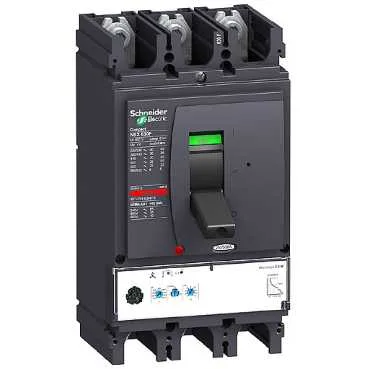

Schneider
LV432975
Satışta değil
Schneider LV432975. Kategori: Alçak Gerilim Ürünleri. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:LV432975
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Seri
- Compact
- Ürün Adı
- Compact NSX
- Ürün Ya Da Bileşen Tipi
- Devre kesici
- Cihaz Kısa Adı
- Compact NSX630F
Ürün Açıklaması
Schneider LV432975 kodlu LV432975 ürünü.
Teknik Özellikler
| Seri | Compact |
|---|---|
| Ürün Adı | Compact NSX |
| Ürün Ya Da Bileşen Tipi | Devre kesici |
| Cihaz Kısa Adı | Compact NSX630F |
| Cihaz Uygulaması | Motor |
| Kutup Açıklaması | 3P |
| Korumalı Kutup Açıklaması | 3t |
| Ağ Tipi | AC |
| Ağ Frekansı | 50/60 Hz |
| [In] Nominal Akım | 500 A ( 65 °C ), 630 A ( 40 °C ) |
| [Ui] Nominal Yalıtım Voltajı | 800 V AC 50/60 Hz |
| [Uimp] Nominal Darbe Dayanım Voltajı | 8 kV |
| [Ue] Nominal Çalışma Voltajı | 690 V AC 50/60 Hz |
| Derece Kodu | F |
| Kesme Kapasitesi | -de 600 V AC 50/60 Hz uyumluluk standardı UL 508, 30 kA -de 480 V AC 50/60 Hz uyumluluk standardı NEMA AB1, 35 kA -de 480 V AC 50/60 Hz uyumluluk standardı UL 508, 40 kA -de 240 V AC 50/60 Hz uyumluluk standardı NEMA AB1, 85 kA -de 240 V AC 50/60 Hz uyumluluk standardı UL 508, 10 kA Icu -de 660/690 V AC 50/60 Hz uyumluluk standardı IEC 60947-2, 25 kA Icu -de 500 V AC 50/60 Hz uyumluluk standardı I |
| [Ics] Nominal Hizmet Kesme Kapasitesi | Uyumluluk standardı IEC 60947-2, Ics 10 kA 660/690 V AC 50/60 Hz uyumluluk standardı IEC 60947-2, Ics 25 kA 500 V AC 50/60 Hz uyumluluk standardı IEC 60947-2, Uyumluluk standardı IEC 60947-2, Ics 36 kA 380/415 V AC 50/60 Hzuyumluluk standardı IEC 60947-2, Uyumluluk standardı IEC 60947-2 |
| Yalıtıma Uygunluk | Evetuyumluluk standardı EN 60947-2, Evetuyumluluk standardı IEC 60947-2 |
| Kullanım Kategorisi | Kategori A |
| Açma Birimi Adı | Micrologic 2.3 M |
| Açma Birimi Teknolojisi | Elektronik |
| Açma Birimi Koruma Fonksiyonları | LSoI |
| Açma Birimi Derecesi | 500 A ( 65 °C ) |
| Koruma Türü | Anlık kısa devre koruması, Aşırı yük koruma (uzun süreli), Kısa süreli kısa devre koruması |
| Kirletme Derecesi | 3uyumluluk standardı IEC 60664-1 |
| Kontrol Tipi | Geçiş |
| Montaj Modu | Sabit |
| Montaj Desteği | Arka plaka |
| Üst Bağlantı | Ön |
| Aşağı Bağlantı | Ön |
| Mekanik Dayanıklılık | 15000 cycles |
| Elektrik Dayanıklılığı | 2000 cycles 690 V Inuyumluluk standardı IEC 60947-2, 4000 cycles 440 V In uyumluluk standardı IEC 60947-2, 6000 cycles 690 V In/2 uyumluluk standardı IEC 60947-2, 8000 cycles 440 V In/2 uyumluluk standardı IEC 60947-2 |
| Bağlantı Aralığı | 45 mm |
| Yerel Sinyalleme | LED % 95 Ith, LED hazır |
| Motor Açma Sınıfı | 10, 20, 5 |
| Tamamlayıcı Motor Koruma | Faz dengesizliği |
| Uzun Süreli Açma Ayar Tipi Lr | Ayarlanabilir 9 ayar |
| Uzun Süreli Açma Ayar Aralığı | 250...500 A |
| [tr] Uzun Süreli Gecikme Ayarı | 10 s 7,2 x Ir 10, 120 s 1,5 x Ir 5, 20 s 7,2 x Ir 20, 240 s 1,5 x Ir 10, 26 s 6 x Ir 20, 480 s 1,5 x Ir 20, 5 s 7,2 x Ir 5, 13,5 sn 6 x Ir 10, 6,5 sn 6 x Ir 5 |
| Termik Bellek | Açmadan önce ve sonra 20 dakika |
| Kısa Süreli Açma Ayarı Tipi Isd | Ayarlanabilir 9 ayar |
| [Isd] Kısa Süreli Açma Ayarı Aralığı | 5...13 x Ir |
| Kısa Süreli Gecikme Ayarı Tipi | Sabit |
| Anlık Açma Ayar Tipi Li | Sabit |
| Anlık Açma Ayar Aralığı | 6500 A |
| Yükseklik | 255 mm |
| Genişlik | 140 mm |
| Derinlik | 110 mm |
| Ürün Ağırlığı | 6.2 kg |
| Elektrikli Şok Koruma Sınıfı | Sınıf II |
| Standartlar | EN 60947-2, IEC 60947-2, NEMA AB1, UL 508 |
| Ürün Sertifikaları | CSA, UL |
| IP Koruma Derecesi | IP40uyumluluk standardı IEC 60529 |
| IK Koruma Derecesi | IK07uyumluluk standardı IEC 62262 |
| Çalışma İçin Ortam Hava Sıcaklığı | -35...70 °C |
| Depolama İçin Ortam Hava Sıcaklığı | -55...85 °C |
| Sürdürülebilir Teklif Durumu | Green Premium ürünü |
| ROHS | Compliant - since 0819 - Schneider Electric declaration of conformity |
| REACH | Referans eşiğin üzerinde SVHC içermez |
| Ürünün Çevresel Profili | Mevcut |
| Ürün Kullanım Ömrü Sonu Talimatları | Mevcut |
