Schneider

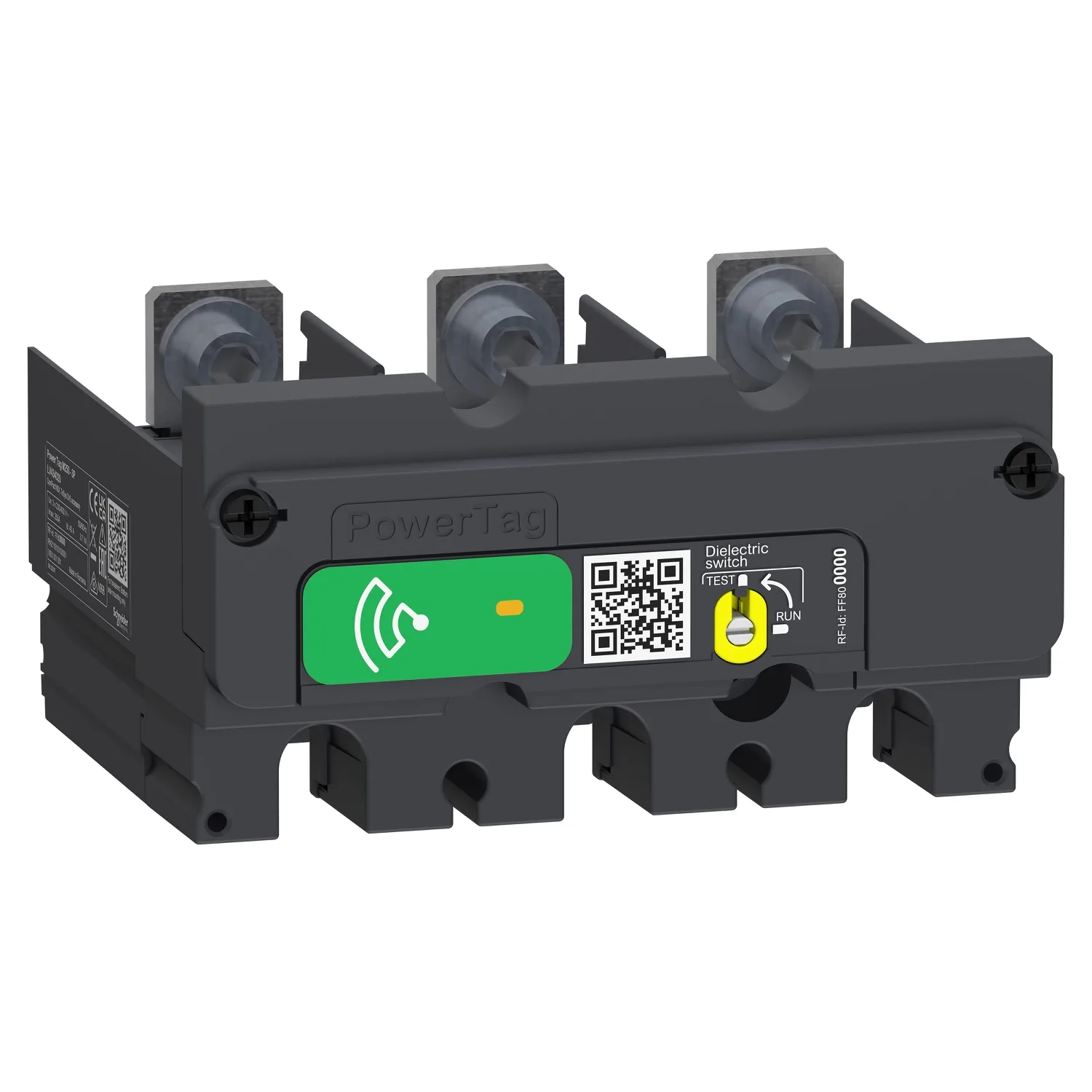

LV434020 - PowerTag NSX Energy M250 3P
Schneider LV434020, PowerTag NSX Energy M250 3P. Kategori: PowerLogic™ PowerTag Energy Sensors. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:LV434020
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:726,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- PowerLogic
- Ürün Adı
- PowerTag M250
- Ürün Ya Da Bileşen Tipi
- Enerji sensörü
- Kutuplar
- 3P
Ürün Açıklaması
- Yük seviyesine kadar devre izleme ve teşhis sağlamak için bir yoğunlaştırıcı veya bir ağ geçidi ile ilişkilendirilmelidir
- Enerji Yönetimi, Yük İzleme ve Güç Kullanılabilirliği uygulamaları için özel olarak tasarlanmıştır
- Aktif, ve reaktif enerji, aktif, reaktif ve görünür güç, akım, gerilim ve güç faktörünün doğru gerçek zamanlı ölçümlerini içerir
- Elektrik kesintisi durumunda, enerjisi kesilmeden önce bir gerilim kaybı alarmı ve faz başına akım değeri gönderir
- PowerTag Energy M250, IEC 61557-12 Standardına uygundur
- Bu bir PMD-II/DD/K70/1'dir
- Performans kategorisi Sınıf 1'dir
- Imax maksimum akımı 250A
- Ib Base akımı 40A
- Doygunluk akımı 500A ve Ist Başlatma akımı 160mA
- Un Anma voltajı Faz-Nötr 230VAC +/- 20% ve Faz-Faz 400VAC +/- 20%
- Devre kesici veya Vigi eklenti terminallerinin alt tarafına veya varsa soket tabanının üst veya alt tarafına doğrudan monte edilebilir
- Ürün rengi gridir (RAL7016)
- Ağırlığı 250g
- Koruma derecesi IP20 ve IK07
- Çalışma sıcaklığı -25°C ila +70°C
- Depolama sıcaklığı -50°C ila +85°C.
Başlıca Özellikler
- Doğru gerçek zamanlı ölçümler ve enerji değerleri sağlayan enerji sensörü
- Kablosuz bağlantı, toplanan verileri işlemek için bir yoğunlaştırıcı ile ilişkilendirilmelidir
- IEC 61557-12'ye göre Sınıf 1 doğruluğuna sahip doğru enerji sensörü
- Küçük ve uygun maliyetli, kalıplı kasa devre kesiciler ve 250 A'e kadar anahtarlar için tasarlanmıştır
- PowerTag Energy 3P entegre bir tasarıma sahiptir
Teknik Özellikler
Ana21
| Ürün Serisi | PowerLogic |
|---|---|
| Ürün Adı | PowerTag M250 |
| Ürün Ya Da Bileşen Tipi | Enerji sensörü |
| Kutuplar | 3P |
| Maksimum Akım [Imax] | 250 A |
| [Ib] Basic Current | 40 A |
| Starting Current | 160 mA |
| Saturation Current | 500 A |
| Ürüne Özel Uygulama | Adım; Aşırı yük alarmı; Güç faktörü; Yük izleme; Devre izleme |
| Ürün Uyumluluğu | EcoStruxure Panel Server Entry; EcoStruxure Panel Server Universal; EcoStruxure Panel Server Gelişmiş; Harmony Hub; Acti9 Smartlink SI B; Acti9 Smartlink SI D; Acti9 PowerTag Link; Acti9 PowerTag Link HD |
| Seri Uyumluluğu | ComPacT ComPacT NSX yeni nesil NSX100; ComPacT ComPacT NSX yeni nesil NSX250; Compact NS Compact NS100; Compact NS Compact NS250; TeSys TeSys GV5; TeSys TeSys GV7; Easypact EasyPact CVS100; Easypact EasyPact CVS160; Easypact EasyPact CVS250 |
| Ölçüm Türü | Aktif ve reaktif enerji; Aktif ve reaktif güç; Görünen güç; Akım; Gerilim; Güç faktörü |
| Doğruluk Sınıfı | Sınıf 1 aktif enerji 'e uygunIEC 61557-12; Sınıf 2 reaktif enerji 'e uygunIEC 61557-12; Sınıf 1 etkin güç 'e uygunIEC 61557-12; Sınıf 2 reaktif güç 'e uygunIEC 61557-12; Sınıf 2 görünen güç 'e uygunIEC 61557-12; Sınıf 1 akım 'e uygunIEC 61557-12; Sınıf 0.5 gerilim 'e uygunIEC 61557-12; Sınıf 1 güç faktörü 'e uygunIEC 61557-12 |
| Ölçüm Tipi | Güç faktörü 0...1: sınıf 1 -de 25 °C 'e uygunIEC 61557-12; Görünen güç S, S1, S2, S3 88 VA...416 kVA: sınıf 2 -de 25 °C 'e uygunIEC 61557-12; Etkin güç P, P1, P2, P3 88 W...416 kW: sınıf 1 -de 25 °C 'e uygunIEC 61557-12; Reaktif güç Q, Q1, Q2, Q3 88 VAR...416 kVAR: sınıf 2 -de 25 °C 'e uygunIEC 61557-12; Active energy Ep IN/OUT/tot 0...281 x 10exp(9) kWh: sınıf 1 -de 25 °C 'e uygunIEC 61557-12; Re |
| Montaj Konumu | Alt |
| Montaj Desteği | Devre kesicide |
| Bağlantı Aralığı | 35 mm |
| Ürünün Varış Yeri | Pano |
| IP Koruma Derecesi | Voltage loss with measured current at voltage loss |
| İletim Desteği Orta | Radyo frekansı 2,4…2,4835 GHz 'e uygunIEEE 802.15.4 (11…26)< 5 ms |
| Maksimum Emisyon Gücü | 10 mW |
Tamamlayıcı14
| [Imp] Maksimum Kalıcı Akım | 1,2 x In |
|---|---|
| Grafik Ekran | Tek bağlantı |
| Montaj Modu | Cıvatalı |
| Sıkma Torku | 10 N.m |
| Besleme Gerilimi | 230 V AC, +/- %20, faz ve nötr arasında; 400 V AC, +/- %20, fazlar arasında |
| Şebeke Frekansı | 50 Hz; 60 Hz |
| Maksimum Güç Tüketimi | 3,7 VA |
| Standartlar | IEC 61557-12; IEC 61010-1; ETSI EN 301 489-1; IEC 61010-2-030; IEC 61326-1; ETSI EN 300 328 |
| Ürün Sertifikaları | IEC; DNV Marine |

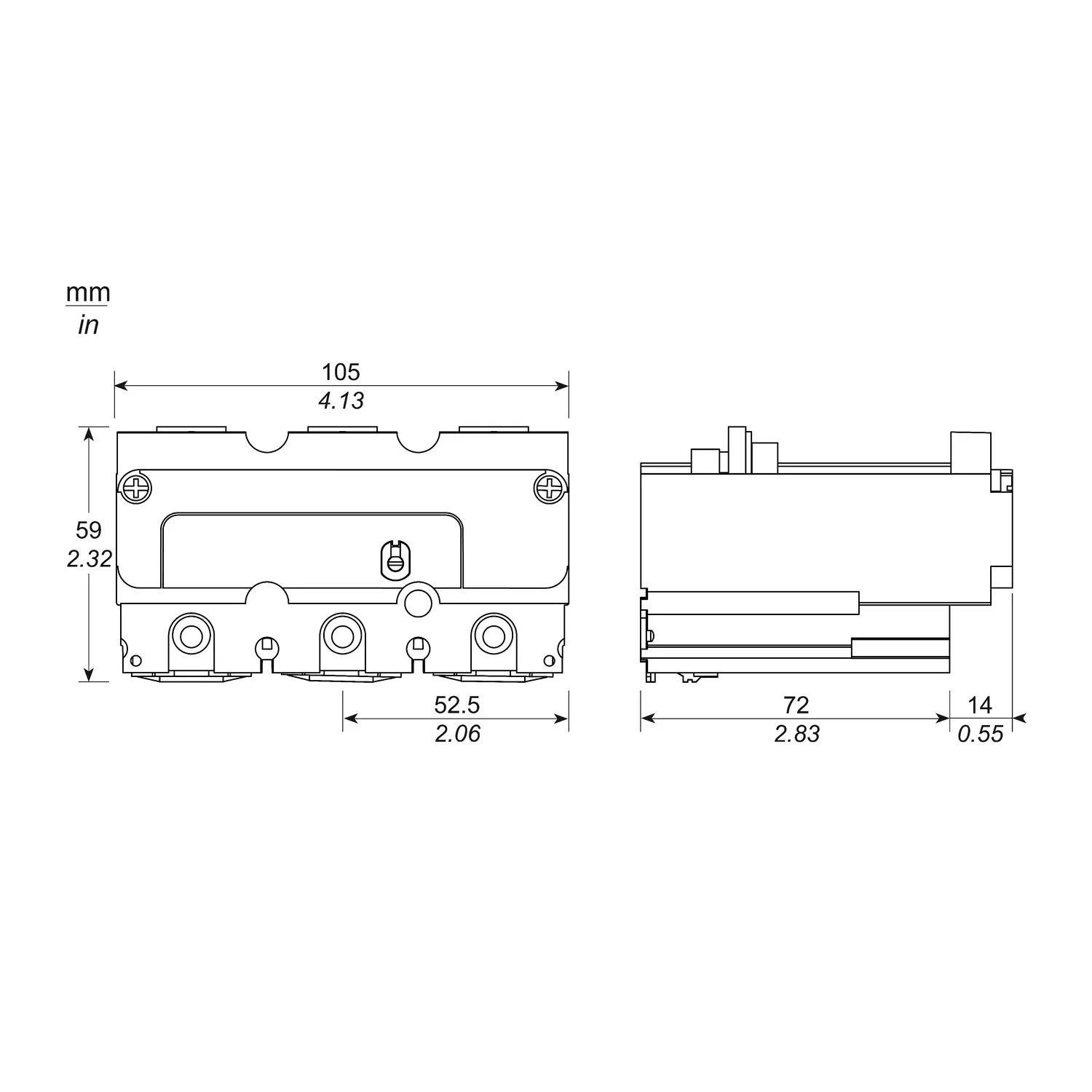

| Yükseklik | 57 mm |
| Genişlik | 105 mm |
| Derinlik | 86 mm |
| Ürün Ağırlığı | 250 g |
| Renk | Koyu gri (RAL 7016) |
Ortam14
| Kalite Etiketleri | CE |
|---|---|
| Direktifler | 2014/53/EU - radyo ekipmanı direktifi |
| Çalışma Yüksekliği | 0...2000 m |
| Nominal Çalışma Ortam Sıcaklığı | -25…70 °C |
| Depolama Ortam Koşulları | -50…85 °C |
| Aşırı Gerilim Kategorisi | IV conforming to IEC 61010-1 |
| Ölçüm Kategorisi | Kategori III conforming to IEC 61010-2-030 |
| IP Koruma Derecesi | IP20 |
| IK Koruma Derecesi | IK07 conforming to IEC 60068-2-75 test Ehb |
| Kirletme Derecesi | 3 |
| Bağıl Nem | 0…95 % -de 55 °C 'e uygunIEC 60721-3-3 |
| Titreşim Direnci | 3M4 'e uygunIEC 60721-3-3 |
| Elektromanyetik Uyumluluk | Industrial electromagnetic environment 'e uygunIEC 61326-1; Yayılmalı EMC 'e uygunETSI EN 301 489-17; Elektromanyetik emisyon 'e uygunIEC 62311 |
| Çevresel Özellikler | İç mekan kullanımı |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 13,000 cm |
| Package 1 Width | 11,100 cm |
| Package 1 Length | 13,400 cm |
| Paket Ağırlığı (Lbs) | 461,000 g |
| Unit Type Of Package 2 | S02 |
| Number Of Units İn Package 2 | 4 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 2,290 kg |
| Unit Type Of Package 3 | P06 |
| Number Of Units İn Package 3 | 64 |
| Package 3 Height | 71,500 cm |
| Package 3 Width | 60,000 cm |
| Package 3 Length | 80,000 cm |
| Package 3 Weight | 43,000 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
Dokümanlar ve İndirmeler
Dokümanlar üreticinin sitesinde yayınlanır ve yeni sekmede açılır.
