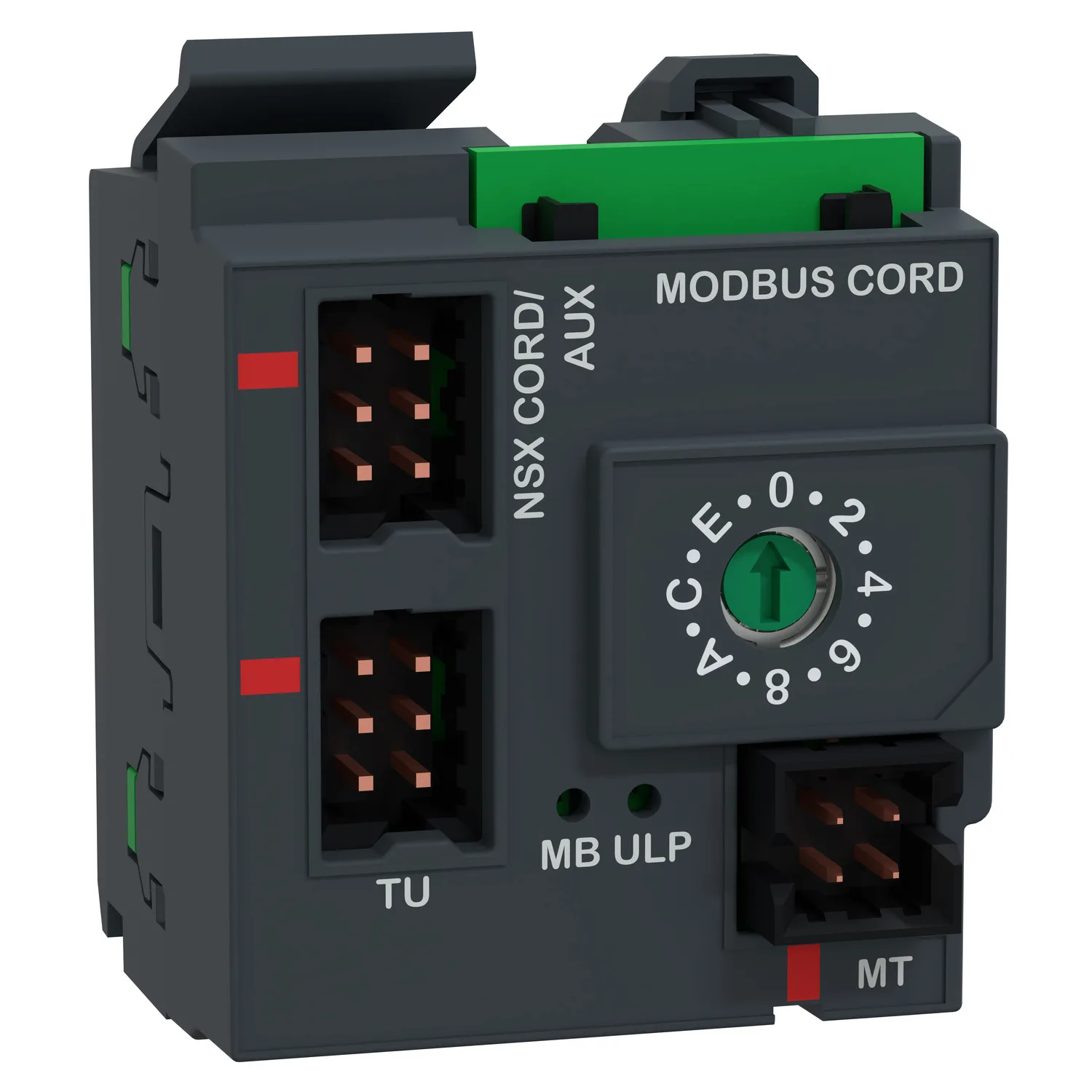

LV434220 - ComPacT NSX BSCM Modbus SL ULP
Schneider LV434220, ComPacT NSX BSCM Modbus SL ULP. Kategori: ComPact NSX, yeni nesil. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:LV434220
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:390,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Grubu
- BSCM MBSL/ULP
- Ürün Ya Da Bileşen Tipi
- Haberleşme modülü
- Cihaz Uygulaması
- Haberleşme
- Haberleşme Ağ Tipi
- Modbus, Modbus Seri hat bağımlı9,6...38,4 kbauds
Ürün Açıklaması
Bu, ComPacT NSX devre kesiciler için yerel Modbus ve ULP iletişim özelliklerine sahip bir devre kesici durum iletişim modülüdür. ComPacT NSX için isteğe bağlı BSCM Modbus SL/ULP modülü, cihaz durum bilgilerini almak ve iletişim kuran uzaktan kumanda işlevini kontrol etmek amacıyla kullanılır. Bakım göstergelerini yönetmek için kullanılan bir bellek içerir. Cihazın gösterge kontaklarının (O/F, SD, SDE) analog çıkışları ile dijital iletişim işlevleri arasında bir konvertör görevi görür. Durum göstergeleri, kumandalar ve ölçümlerin iletilmesi için gereklidir. BSCM, ön kapağın arkasındaki devre kesicinin içine monte edilmiştir. Modbus bağlantısını zincirleme bağlantı ile bağlamak için Modbus Hub’a bağlı bir yerel Modbus arayüzüne sahiptir. ULP modu aracılığıyla NSX kablo terminal bloğu üzerinden harici Ethernet veya Modbus arayüzlerine (IFE/IFM) bağlanır. BSCM Modbus SL/ULP modülünün çalıştırma gerilimi 24 VDC'dir.
Başlıca Özellikler
- ComPacT NSX'ten doğrudan Modbus SL
- Tak ve Çalıştır RJ45 bağlantısı ile basit topoloji
- Daha az dijital engel, daha sürdürülebilir çözüm
- BSCM Modbus SL/ULP ile ürün yazılımı güncellemeleri
- Tak ve çalıştır mimarisi sayesinde kurulum süresi kısalır
Teknik Özellikler
Ana6
| Ürün Serisi | ComPacT NSX100...250 yeni nesil; ComPacT NSX400...630 yeni nesil |
|---|---|
| Ürün Grubu | BSCM MBSL/ULP |
| Ürün Ya Da Bileşen Tipi | Haberleşme modülü |
| Cihaz Uygulaması | Haberleşme |
| Seri Uyumluluğu | ComPacT NSX100; ComPacT NSX160; ComPacT NSX250; ComPacT NSX400; ComPacT NSX630 |
| Modülün Fonksiyonu | Kontrol devre kesicisi; Kesicisi durumunun alınması; Gateway for Modbus-SL connected devices |
Tamamlayıcı14
| Haberleşme Ağ Tipi | Modbus, Modbus Seri hat bağımlı9,6...38,4 kbauds |
|---|---|
| Montaj Tipi | Klipsle |
| Doğruluk Sınıfı | Sınıf 2 güç besleme |
| [Us] Nominal Besleme Gerilimi | 24 V DC |
| Giriş Gerilimi | 24 V DC +/- 10 % |
| Akım Tüketimi | 40 mA 24 V DC room temperature |
| Güç Tüketimi | 0,96 W |
| Bağlantılar - Terminaller | Takılabilir konnektör |
| Ürün Sertifikaları | UL |
| Standartlar | CISPR 32; IEC 61000-4-3; IEC 61000-4-6; IEC 61000-4-4; IEC 61000-4-5; IEC 61000-4-2 |
| Yükseklik | 34 mm |
| Genişlik | 28 mm |
| Derinlik | 30 mm |
| Ürün Ağırlığı | 14 g |
Ortam4
| Bağıl Nem | 5…85 % -de 55 °C yoğuşmasız |
|---|---|
| Depolama Ortam Koşulları | -40…85 °C |
| Nominal Çalışma Ortam Sıcaklığı | -25…70 °C |
| Kirletme Derecesi | 3 |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 4,500 cm |
| Package 1 Width | 4,400 cm |
| Package 1 Length | 6,200 cm |
| Paket Ağırlığı (Lbs) | 32,000 g |
| Unit Type Of Package 2 | S02 |
| Number Of Units İn Package 2 | 90 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 3,392 kg |
| Unit Type Of Package 3 | P06 |
| Number Of Units İn Package 3 | 720 |
| Package 3 Height | 45,000 cm |
| Package 3 Width | 60,000 cm |
| Package 3 Length | 80,000 cm |
| Package 3 Weight | 35,000 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
