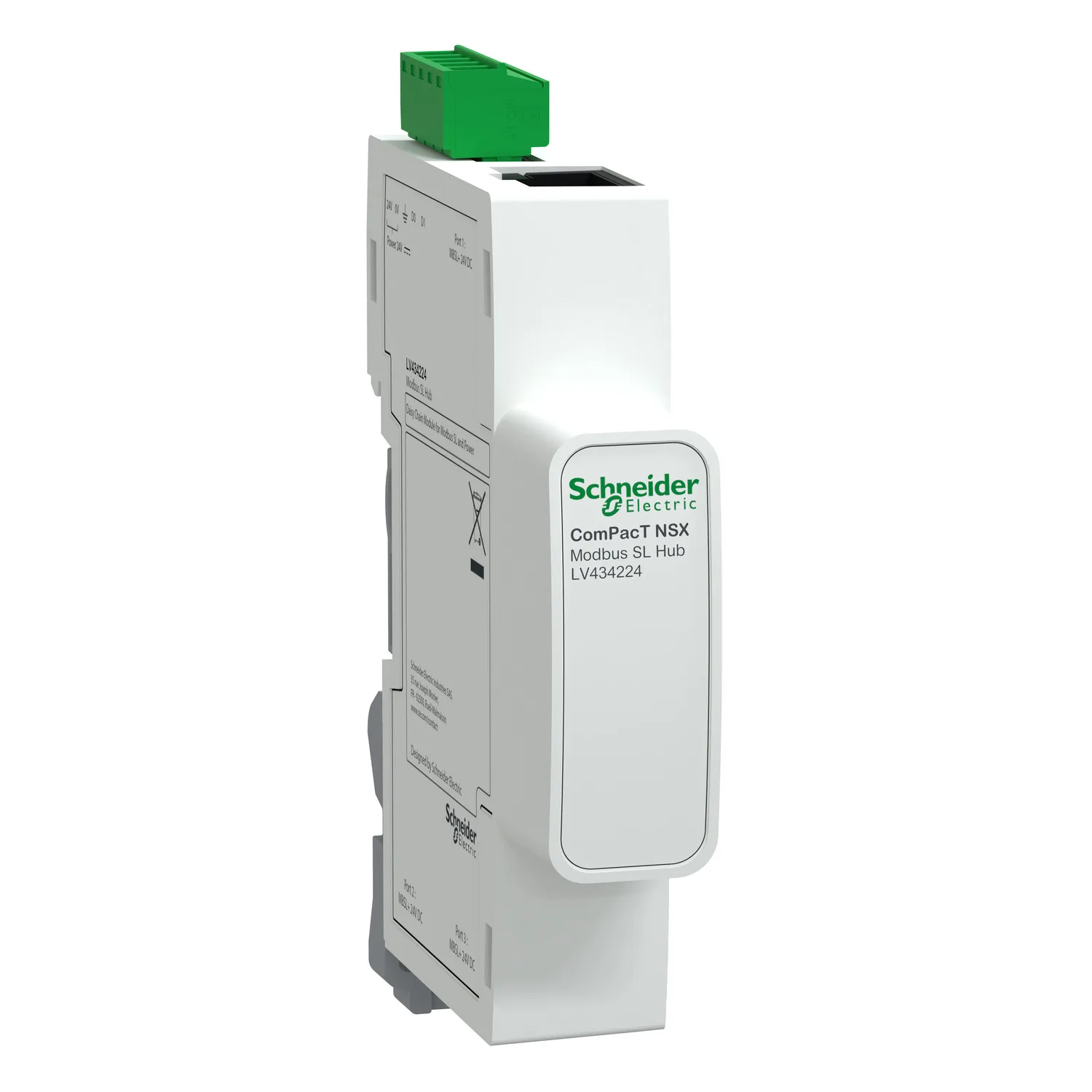

LV434224 - Modbus SL Hub
Schneider LV434224, Modbus SL Hub. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:LV434224
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:241,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Range Of Product
- ComPacT NSX100...250; ComPacT NSX400...630
- Device Short Name
- Modbus SL HUB
- Product Or Component Type
- Modbus hub
- Device Application
- Haberleşme
Ürün Açıklaması
Modbus hub, Modbus bağlantısını seri zincir (daisy chain) şeklinde kurmak için ComPacT NSX kesici aksesuarıdır. Her birine BSCM Modbus Kablosu aracılığıyla bir BSCM Modbus SL/ULP modülü bağlanabilen 3 adet RJ45 arayüzüne sahiptir. Modbus hub bir DIN rayına monte edilir. IFM veya IFE modüllerine bağlanmasını sağlayan istifleme konnektörünü bağlamak için bir arayüze sahiptir. Modbus Hub ayrıca 24VDC giriş alabileceği ve diğer Modbus seri cihazları ile ağ geçitlerini bağlamak için de kullanılabilecek bir klemens bloğuna sahiptir. BSCM Modbus SL/ULP modülünün çalışma voltajı 24VDC'dir.
Başlıca Özellikler
- Doğrudan ComPacT NSX'ten Modbus SL
- Tak-Çalıştır RJ45 bağlantısı ile basit topoloji
- Daha az dijital blok, daha sürdürülebilir çözüm
- BSCM Modbus SL/ULP ile bellenim güncellemeleri
- Tak-çalıştır mimarisi sayesinde azaltılmış montaj süresi
Teknik Özellikler
| Range Of Product | ComPacT NSX100...250; ComPacT NSX400...630 |
|---|---|
| Device Short Name | Modbus SL HUB |
| Product Or Component Type | Modbus hub |
| Device Application | Haberleşme |
| Range Compatibility | ComPacT NSX100; ComPacT NSX160; ComPacT NSX250; ComPacT NSX400; ComPacT NSX630 |
| Function Of Module | Modbus cihazları için seri zincir (daisy chain) |
| Communication Network Type | Modbus, Modbus Seri hat bağımlı cihaz 9.6...38.4 kbauds |
| Mounting Mode | Klips ile |
| Mounting Support | 35 mm DIN rayı |
| Accuracy Class | Sınıf 2 güç kaynağı |
| [Us] Rated Supply Voltage | 24 V DC |
| Input Voltage | 24 V DC +/- 10 % |
| Current Consumption | 2 mA 24 V DC oda sıcaklığı |
| Power Consumption İn W | 0.048 W |
| Connections - Terminals | RJ45 konnektör |
| Product Certifications | UL |
| Standards | CISPR 32; IEC 61000-4-3; IEC 61000-4-6; IEC 61000-4-4; IEC 61000-4-5; IEC 61000-4-2 |
| Height | 102 mm |
| Width | 71 mm |
| Depth | 18 mm |
| Net Weight | 57.6 g |
| Relative Humidity | 5…85 % 55 °C'de yoğuşmasız |
| Ambient Air Temperature For Storage | -40…85 °C |
| Ambient Air Temperature For Operation | -25…55 °C |
| Pollution Degree | 3 |
| Unit Type Of Package 1 | PCE |
| Number Of Units İn Package 1 | 1 |
| Package 1 Height | 3.100 cm |
| Package 1 Width | 8.000 cm |
| Package 1 Length | 11.300 cm |
| Package 1 Weight | 79.000 g |
| Unit Type Of Package 2 | S02 |
| Number Of Units İn Package 2 | 36 |
| Package 2 Height | 15.000 cm |
| Package 2 Width | 30.000 cm |
| Package 2 Length | 40.000 cm |
| Package 2 Weight | 3.424 kg |
| Unit Type Of Package 3 | P06 |
| Number Of Units İn Package 3 | 576 |
| Package 3 Height | 75.000 cm |
| Package 3 Width | 60.000 cm |
| Package 3 Length | 80.000 cm |
| Package 3 Weight | 64.784 kg |
| Country Of Origin | IN |
| Warranty (in Months) | 18 |
