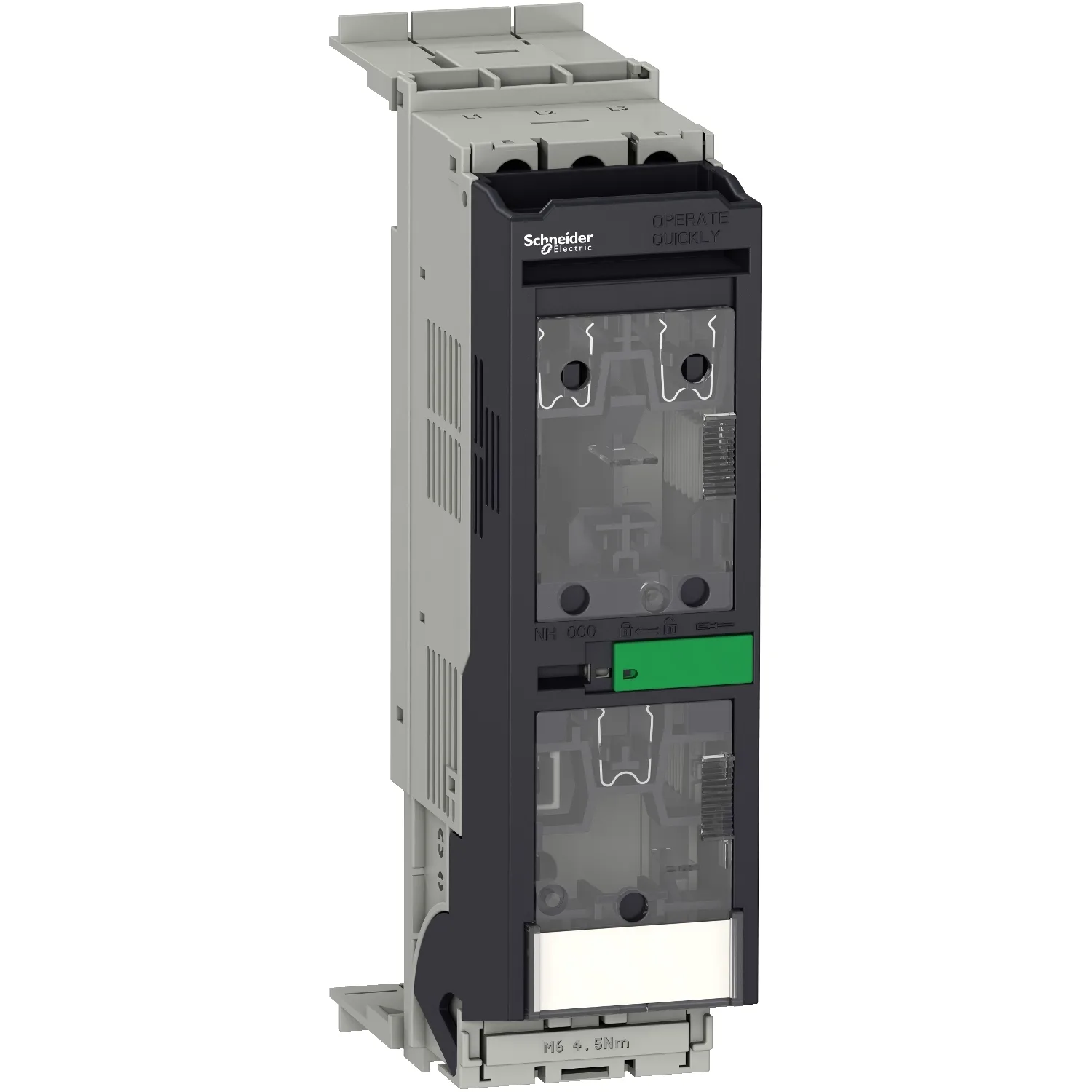

Name: LV480752 - ISFT100N 100A Bıçaklı Sigorta Kesiciler
Brand: Schneider
SKU: LV480752
Price: 164.00 EUR
Availability: BackOrder

Schneider LV480752, ISFT100N 100A Bıçaklı Sigorta Kesiciler. Kategori: Fupact INF, ISFL, ISFT. Fiyat ve teslim süresi için teklif isteyin.

Öne Çıkan Özellikler

Ürün Açıklaması

Bu cihaz FuPacT ISFT160, sabit ve önden bağlı 3 kutuplu bir sigorta anahtarı ayırıcısıdır.
FuPacT ISFT özellikleri montaj ve kablolama açısından daha fazla esneklik sunar
Baralara monte edilen temel bir cihazdır.
AC21B kullanım kategorisi için anma çalışma akımı 690VAC'de 100A, AC22B için 500VAC'de 100A'dir.
Sigorta bağlantı tipi DIN NH000'dır.
Güç devresi 60mm'lik baraya hook-on bağlantı kullanılarak bağlanır.
IEC 60947-1 ve IEC 60947-3 standartlarına uygundur.

Ana19

Seri	FuPacT
Ürün Adı	Fupact ISFT
Ürün Grubu	ISFT100N
Ürün Ya Da Bileşen Tipi	Sigortalı yük ayırıcı
Cihaz Uygulaması	Ekipman koruma, izleme ve kontrol; Dağıtım
Kutup Tanımı	3P
Sigorta Taşıyıcılarının Sayısı	3
Sigorta Tipi	DIN
Sigorta Boyutu	NH000
Yalıtıma Uygunluk	Evet 'e uygunEN/IEC 60947-3
Görünür Kesme	Evet
Kontak Konum Göstergesi	Evet
[Ith] Klasik Açık Hava Termik Akımı	100 A 40 °C ) sigorta başına güç dağılımı: 9 W
[Ithe] Klasik Muhafazalı Termik Akım	100 A -de 40 °C, sigorta basina güç dagilimi: 9 W
Kutup Başına Maksimum Güç Yayılımı	11 W
[Ue] Nominal Çalışma Voltajı	690 V AC 50/60 Hz; 440 V DC; 800 V AC 50/60 Hz AC-20; 800 V DC DC-20
[Ui] Nominal Yalıtım Voltajı	1000 V AC 50/60 Hz; 1000 V DC
[Uimp] Nominal Darbe Dayanım Voltajı	6 kV
[Ie] Nominal Çalışma Akımı	AC-21B: 100 A at 220/240 V AC 50/60 Hz; AC-21B: 100 A at 380/415 V AC 50/60 Hz; AC-21B: 100 A at 440/480 V AC 50/60 Hz; AC-21B: 100 A at 500 V AC 50/60 Hz; AC-21B: 100 A at 660/690 V AC 50/60 Hz; AC-22B: 100 A at 220/240 V AC 50/60 Hz; AC-22B: 100 A at 380/415 V AC 50/60 Hz; AC-22B: 100 A at 440/480 V AC 50/60 Hz; AC-22B: 100 A at 500 V AC 50/60 Hz; DC-21B: 100 A at 220 V DC (3 seri kutup); DC-21B

Tamamlayıcı21

[Iq] Breaking Capacity With Fuses (kA RMS)	80 kA -de 415 V (AC); 80 kA -de 500 V (AC); 25 kA -de 690 V (AC)
[Icw] Nominal Kısa Süreli Dayanma Akımı	3,6 kA için 1 s
[Icm] Rated Short-circuit Making Capacity	5,2 kA -de 690 V
Nominal Görev	Kesintisiz
Kontrol Tipi	Sigorta taşıyıcı kolu
Kilitleme Temini	Kurşun mühür
Montaj Konumu	Dikey; Yatay
Kablo Girişi	Alt
Montaj Desteği	Arka plaka; Baralar; Aksesuarlı DIN rayı
Montaj Konumu	Yan yana
Kontak İşlemi	Tek mola
Mekanik Dayanıklılık	2000 cycles
Elektrik Dayanıklılığı	AC-21B: 300 cycles 690 V AC 50/60 Hz; AC-22B: 300 cycles 500 V AC 50/60 Hz; AC-23B: 300 cycles 415 V AC 50/60 Hz
Bağlantılar - Terminaller	Kablo konnektörleri yük tarafı 2,5…50 mm²
Sıkma Torku	4.5 N.m için terminal
Genişlik	53 mm
Yükseklik	216 mm
Derinlik	80 mm
Ürün Ağırlığı	0,54 kg
Standartlar	EN/IEC 60947-1; EN/IEC 60947-3
Ürün Sertifikaları	CE; CCC; EAC

Ortam6

Elektrikli Şok Koruma Sınıfı	Sınıf II ön yüz
IP Koruma Derecesi	IP3x ön yüz: conforming to IEC 60529
IK Koruma Derecesi	IK07 'e uygunEN 50102
Kirletme Derecesi	3 'e uygunIEC 60947
Nominal Çalışma Ortam Sıcaklığı	-20…70 °C
Depolama Ortam Koşulları	-50…85 °C

Paketleme üniteleri12

Sözleşme garantisi1

Garanti (ay Olarak)	18
